Довбальні верстати JET

Модель Фото Потужність (кВт) Напруга (В) Макс. розмір різця (мм) Хід різця (мм) Частота обертання шпинделя (об/хв) Макс. висота заготовки (мм) Розміри робочого столу (мм) Вага (кг) Ціна (грн.)
JBM-4 Настільний довбально-пазувальний верстат Jet JBM-4 0.55 220 16 105 1420 110 4400х275 39 26132

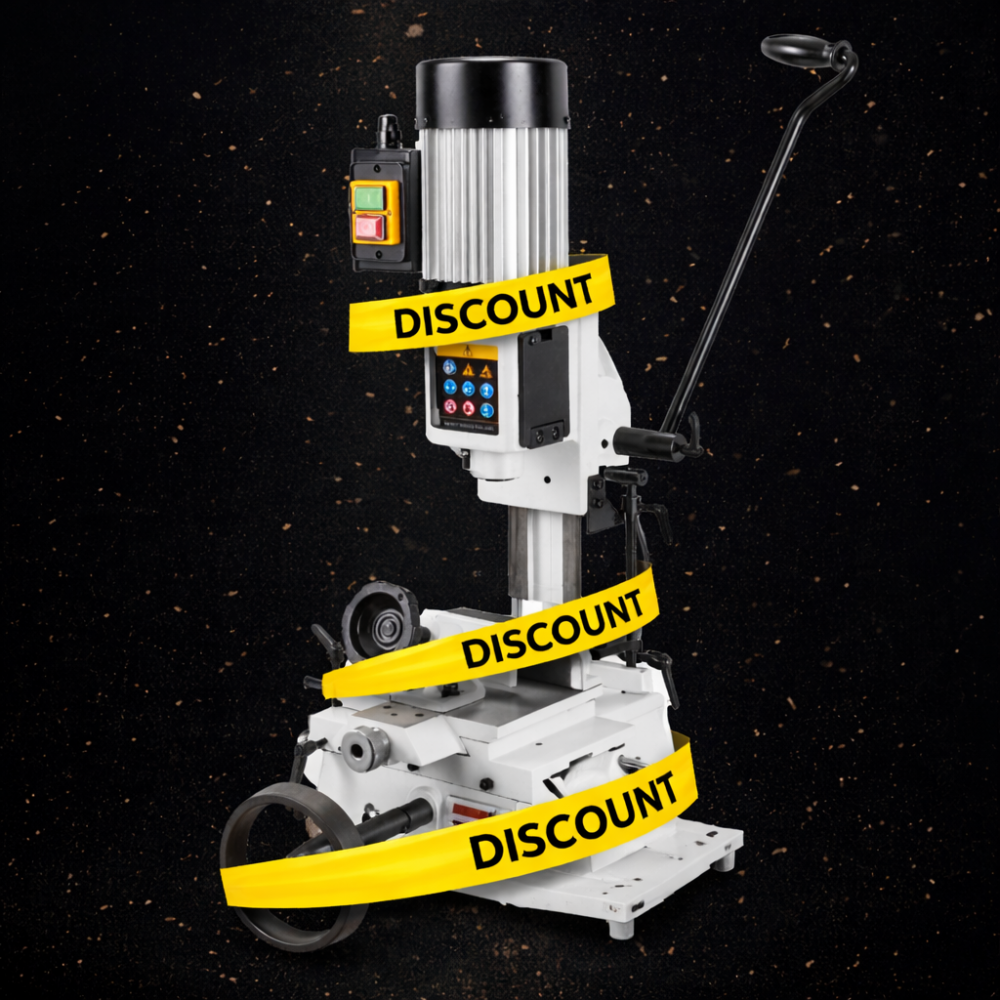

Настільний довбально-пазувальний верстат Jet JBM-4

Настільний довбально-пазувальний верстат Jet JBM-4
Арт.: 10000084M
Характеристики
Споживана (вихідна) потужність , кВт 0,55(0,4)
Частота обертання шпинделя на холостому ході, об/хв 1420
Максимальний діаметр затиску свердлильного патрона 13 мм
Максимальний розмір різця (тверді/м'які породи) 12/16
Хід різця 105 мм
Максимальна висота заготовки від столу, мм 110
Хід столу по осях (подовжній/поперечний) 150/80мм
Розміри робочого столу (ДхШ), мм 180х160
Розміри упору заготівлі (ДхВ) 180х50мм
Максимальна відстань від упору до центру різця 65мм
Тип верстата Дерево
Напруга, В 220
Довжина, мм 275
Ширина,мм 440
Висота, мм 640
Маса, кг 39
Довжина в упаковці, см 35
Ширина в упаковці, см 50
Висота в упаковці, см 70
Маса в упаковці, кг 41

Настільний довбальний-пазувальний верстат JET JBM-4 призначений для видовбування в дереві пазів необхідної глибини, а також забезпечення з'єднання заготовок під кутом (90 °) шип-паз. Верстат JET JBM-4 відноситься до класу професійних та виконаний з литого чавуну, що забезпечує його стійкість та точність при роботі. Устаткування комплектується двигуном 0,55 (0,4) кВт, що забезпечує обертання шпинделя на холостому ходу 1420 об/хв. Діаметр затиску свердлильного патрону 13 мм при максимальному розмірі різця 12 мм для твердої породи та 16 мм для м'якої. Сам хід різця JET JBM-4 становить 105 мм. Довбальний вузол верстату забезпечений рейковим механізмом з газовим упором. Рукоятка висоти подачі різця також регульована. Робочий стіл довбального верстату JET JBM-4 розмірами 180х160 мм - координатний. Упор заготовки 180х50 мм, який також розташований на робочому столі, обладнаний системою затиску зі спеціальною рукояткою та похилою віссю. Головий поздовжній рух робочого столу JET JBM-4 (150 мм) здійснюється за допомогою великого маховика. Поперечний рух в 80 мм вважається другорядним, з цієї причини він регулюється спеціальною рукояткою. На столі може розміщуватися заготовка з максимальною висотою 110 мм, при цьому необхідно враховувати, що відстань від упору до центру різця 65 мм. Габарити верстату JET JBM-4 без упаковки: довжина 275 мм, ширина 440 мм, висота 640 мм. Маса 39 кг.

Комплектація:

- Свердлильний патрон та затискний ключ
- Втулка для встановлення різця з хвостовиком ¾’’

Аксесуари до товарів

Натисніть для отримання додаткової інформації
JBM-5 Настільний довбально-пазувальний верстат Jet JBM-5 0.7 220 15 120 1450 105 310х190 20 26132

Настільний довбально-пазувальний верстат Jet JBM-5

Настільний довбально-пазувальний верстат Jet JBM-5
Арт.: 708580M
Характеристики
Споживана (вихідна) потужність, кВт 0,7(0,4)
Максимальна висота заготівлі , мм 105
Тип верстата Дерево
Напруга,В 220
Частота обертання шпинделя на холостому ході, об/хв 1450
Розміри робочого столу (ДхШ), мм 310х190 мм
Максимальний діаметр затиску свердлильного патрона 10мм
Максимальний розмір різця 12 мм
Хід різця 120мм
Максимальна висота заготовки з подовження колони 155 мм (опция)
Розміри упору заготовки (ДхВ) 320 х 40 мм
Максимальна відстань від упору до центру різця 90мм
Країна виробника Тайвань
Довжина, мм 370
Ширина,мм 350
Висота, мм 800
Маса, кг 20
Довжина в упаковці, см 36,5
Ширина в упаковці, см 30
Висота в упаковці, см 2,24
Маса в упаковці, кг 32

Модель JET JBM-5 призначена для видовбування окремих канавок або пазів в дерев'яних заготовках, а також готових виробах. Верстат комплектується двигуном потужністю 0,7 кВт, який забезпечує обертання шпинделя зі швидкістю 1450 об/хв. Довбальний верстат JET JBM-5 дозволяє робити паз квадратним або прямокутним, причому необмеженої довжини. У довбальному верстаті відсутня будь-яка передача, робочий шпиндель це і є вал двигуна. У комплекті до верстату JET JBM-5 йдуть кілька втулок під різні хвостовики різців. На верстаті у посадкового місця розташований затискний гвинт, який затискає перехідні втулки і різець. У корпусі JET JBM-5 знаходиться звичайний трьохкулачковий патрон з максимальним діаметром фіксації 10 мм. Максимальний розмір різця, який встановлюється на обладнання - 15 мм, його хід 120 мм. Відстань від упору до різця 90 мм. За вимогами техніки безпеки вікно довбального різця має бути справа або зліва, але ніяк не перед оператором, що працює на JET JBM-5, щоб уникнути вильоту відколів і трісок. Діапазон зсуву між двома різцями 1,5 - 4 мм залежить від породи дерева, з яким ви хочете працювати. Для м'яких порід - мінімальне зміщення, для твердих - до 4 мм. JET JBM-5 дуже легкий і мобільний. Не складе ніяких труднощів його перенести в будь-яку точку майстерні. У верстата немає ніяких масивних додаткових запчастин на чавунному робочому столі 310 х 190 мм. Є один кутовий упор 320 х 40 мм і підкова, яка служить більше для контролю роботи різцем. На верстаті JET JBM-5 максимальна висота заготовки, з якою ви можете працювати - 105 мм. Габарити моделі 370х350х800 мм, вага 20 кг.

Комплектація:

Свердлильний патрон та затискний ключ
Втулки для встановлення різців з хвостовиком 5/8", 3/4", 13/16"
Вертикальний притиск заготовки
Накладка із МДФ для робочого столу

Аксесуари до товарів

Натисніть для отримання додаткової інформації
JFM-6 Настільний довбально-пазувальний верстат Jet JFM-6 1.1 220 19 220 1420 320 400х150 85 42112

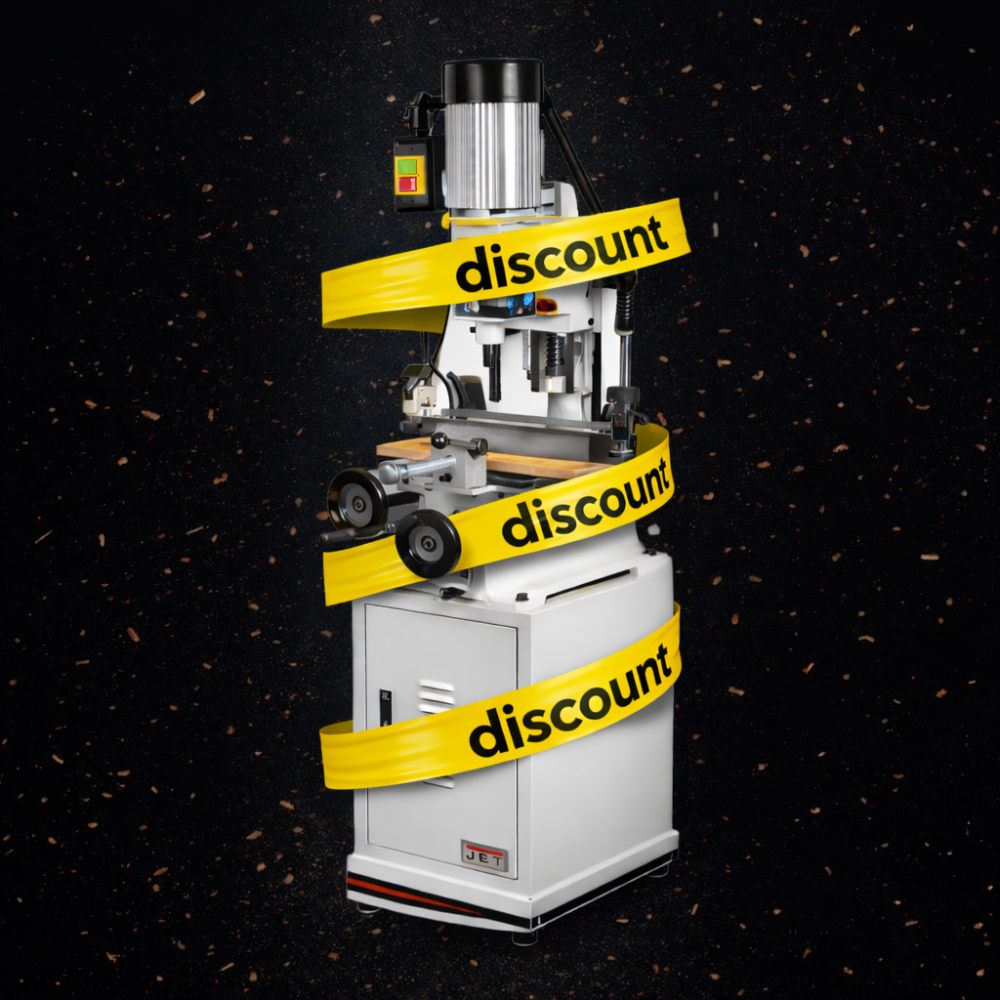

Настільний довбально-пазувальний верстат Jet JFM-6

Настільний довбально-пазувальний верстат Jet JFM-6
Арт.: 10000408M
Характеристики
Споживана (вихідна) потужність , кВт 1,1(0,75)
Частота обертання шпинделя на холостому ході, об/хв 1420
Максимальний діаметр затиску свердлильного патрона 16 мм
Максимальний розмір різця (тверді/м'які породи) 16/19
Хід різця 220 мм
Максимальна висота заготовки від столу, мм 320
Хід столу по осях (подовжній/поперечний) 175/150мм
Розміри упору заготівлі (ДхВ) 70х400мм
Максимальна відстань від упору до центру різця 140мм
Тип верстата Дерево
Напруга, В 220
Довжина, мм 850
Ширина,мм 700
Висота, мм 1720
Маса, кг 85
Довжина в упаковці, см 56
Ширина в упаковці, см 48
Висота в упаковці, см 82
Маса в упаковці, кг 96

Компанія JET пропонує довбально-пазувальний верстат JET JFM-6. Верстат призначений для побутового застосування та комплектується двигуном потужністю 1,1 (0,75) кВт. Всі вузли JET JFM-6, а також масивна конструкція зроблені з чавуну, що забезпечує стійкість та точність роботи обладнання. JET JFM-6 розміщується на тумбі, в якій є багато місця для пристосувань. Двигун разом з довбального-пазовальним механізмом розміщується на чавунній рухомій рамі, яка вертикально переміщається завдяки наявності рейкового механізму з газовим упором та важелем. Різець на JET JFM-6 має функцію швидкого безключевого регулювання, для чого необхідно всього лише відвести важіль та переставити різець. Глибина пазування JET JFM-6 також зручно регулюється завдяки спеціальному фіксатору, а також спеціально передбаченій шкалі. Швидкість обертання шпинделя JET JFM-6 - 1420 об/хв при максимальному діаметрі патрону 16 мм (розмір різця 16/19 мм з ходом 20 мм). Робочий стіл JET JFM-6 - 400х150 мм, він масивний та чавунний. Стіл пересувається по осях 175/150 мм завдяки наявності двох маховиків. Відстань від упору до центру різця 140 мм. На робочому столі JET JFM-6 розміщується кілька систем фіксації заготовки, яка складається з поздовжнього упору 70х400 мм, горизонтального упору з ексцентрикової фіксацією, а також двох вертикальних ексцентрикових притисків. Завдяки такій системі заготовка на JET JFM-6 дуже надійно фіксується. Максимальна висота заготовки 320 мм. Торцевий упор має систему регулювання, ексцентрикові притиски також регулюються. Габарити довбально-пазовального верстату JET JFM-6 - 850х700х1720 мм, вага 85 кг.

Комплектація:

- Свердлильний патрон та затискний ключ
- Втулка для встановлення різців із хвостовиком 3/4''
- Торцевий упор
- Вертикальні притиски заготовки
- Горизонтальний притиск заготовки
- Накладка із МДФ для робочого столу
- Закрита підставка із відсіком для інструменту

Аксесуари до товарів

Натисніть для отримання додаткової інформації
Powermatic PM701-M Настільний довбальний-пазувальний верстат Jet Powermatic PM701-M 1.0 220 16 140 1400 127 410х350 38 43240

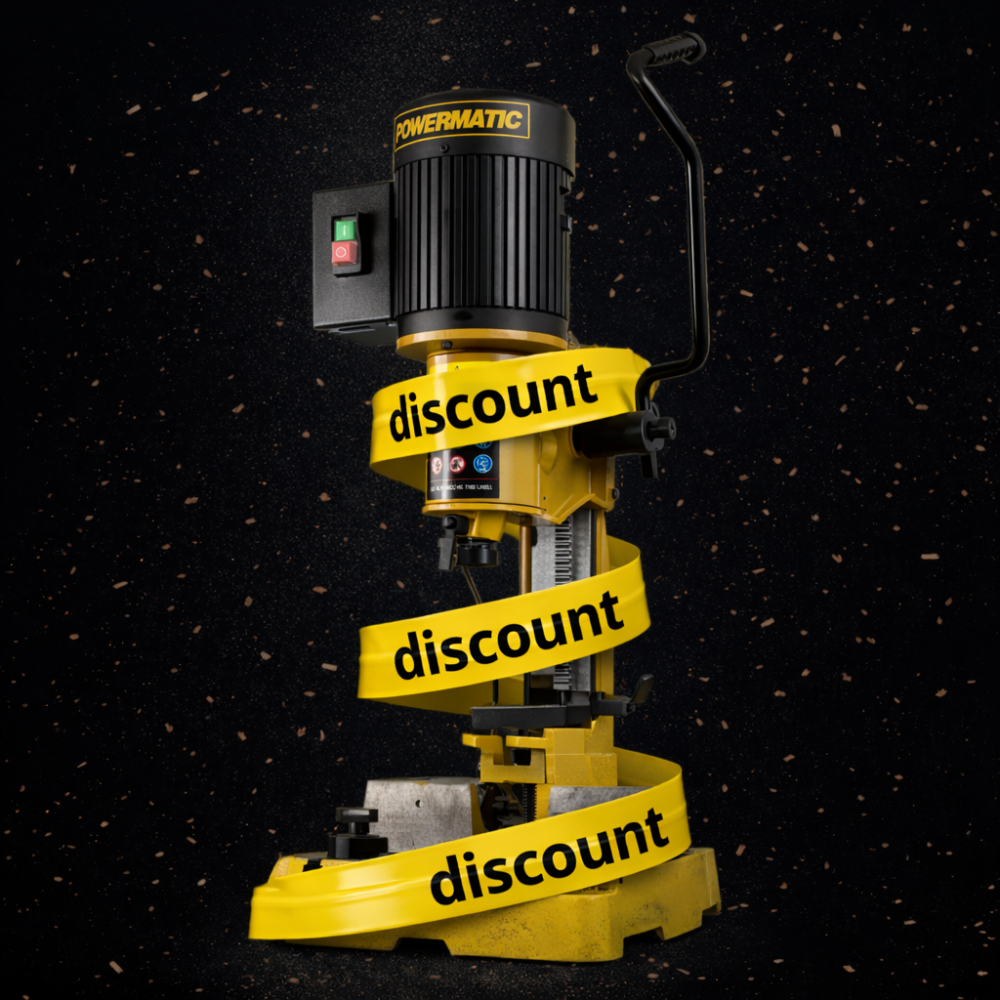

Настільний довбальний-пазувальний верстат Jet Powermatic PM701-M

Настільний довбальний-пазувальний верстат Jet Powermatic PM701-M
Арт.: 1791310MP
Характеристики
Споживана (вихідна) потужність , кВт 1,0(0,56)
Частота обертання шпинделя на холостому ході, об/хв 1400
Максимальний діаметр затиску свердлильного патрона 13 мм
Максимальний розмір різця (тверді/м'які породи) 12/16
Хід різця 140 мм
Максимальна висота заготовки від столу, мм 127
Розміри робочого столу (ДхШ), мм 410х350
Розміри упору заготівлі (ДхВ) 320х65мм
Максимальна відстань від упору до центру різця 110мм
Тип верстата Дерево
Аналог у картці товару 10000084M
Країна виробника Тайвань
Довжина, мм 410
Ширина,мм 350
Висота, мм 900
Маса, кг 38
Довжина в упаковці, см 40
Ширина в упаковці, см 40
Висота в упаковці, см 90
Маса в упаковці, кг 40

Представляємо вашій увазі настільний довбальний-пазувальний верстат Powermatic PM701-M. Устаткування завжди позиціонується як найвищий стандарт або «Золотий стандарт» з багатою комплектацією. Це професійний верстат та призначений для виробництва пазів прямокутного перетину під прямим кутом до поверхні заготовки. У комплекті Powermatic PM701-M три втулки кріплення долота для установки всіх допустимих розмірів інструменту. Різці долота можна використовувати всіх розмірів аж до 16 мм перетину для м'яких порід деревини і 12 мм твердих. Хід різця 140 мм. Масивна чавунна колона Powermatic PM701-M та чавунна підставка встановлені один до одного під кутом 90 градусів. Рухома частина верстату встановлена ​​за допомогою системи ластівчин хвіст та комплектується газовим упором. Також в комплектацію Powermatic PM701-M входить алмазний конус для заточки внутрішньої та ріжучої крайок долота. На корпусі присутні дві регулювальні пластини для швидкого встановлення зазору між різальною та свердлильною частиною долота. Для початку роботи на Powermatic PM701-M необхідно вибрати потрібну за розміром втулку та зафіксувати її в столі. Після встановлюємо різець. Потім зажимаємо хвостовик свердла в патроні та за допомогою вкладишів вибираємо необхідний зазор, перевіряємо паралельність ріжучої кромки до заготовки. Далі проводиться фіксація інструменту. Настільний довбально-пазувальний верстат Powermatic PM701-M комплектується двигуном потужністю 1,0 (0,56) кВт, який обертає шпиндель на холостому ходу зі швидкістю 1400 об/хв. Діаметр затиску патрона 13 мм. На верстаті Powermatic PM701-M можна працювати з максимальною висотою заготовки від столу 127 мм. Робочий стіл масивний та виконаний з чавуну 410х350 мм, упор заготовки 320х65 мм. Відстань від упору до центру різця 110 мм. Маса верстату 38 кг.

Комплектація:

- Свердлильний патрон та затискний ключ
- Втулки для встановлення різців з хвостовиком 5/8'', 3/4'' та 13/16''
- Вертикальний притиск заготовки

Аксесуари до товарів

Натисніть для отримання додаткової інформації
719A Довбально-пазувальний верстат Jet 719A 1.3 220 25 200 1450 195 520х180 110 49209

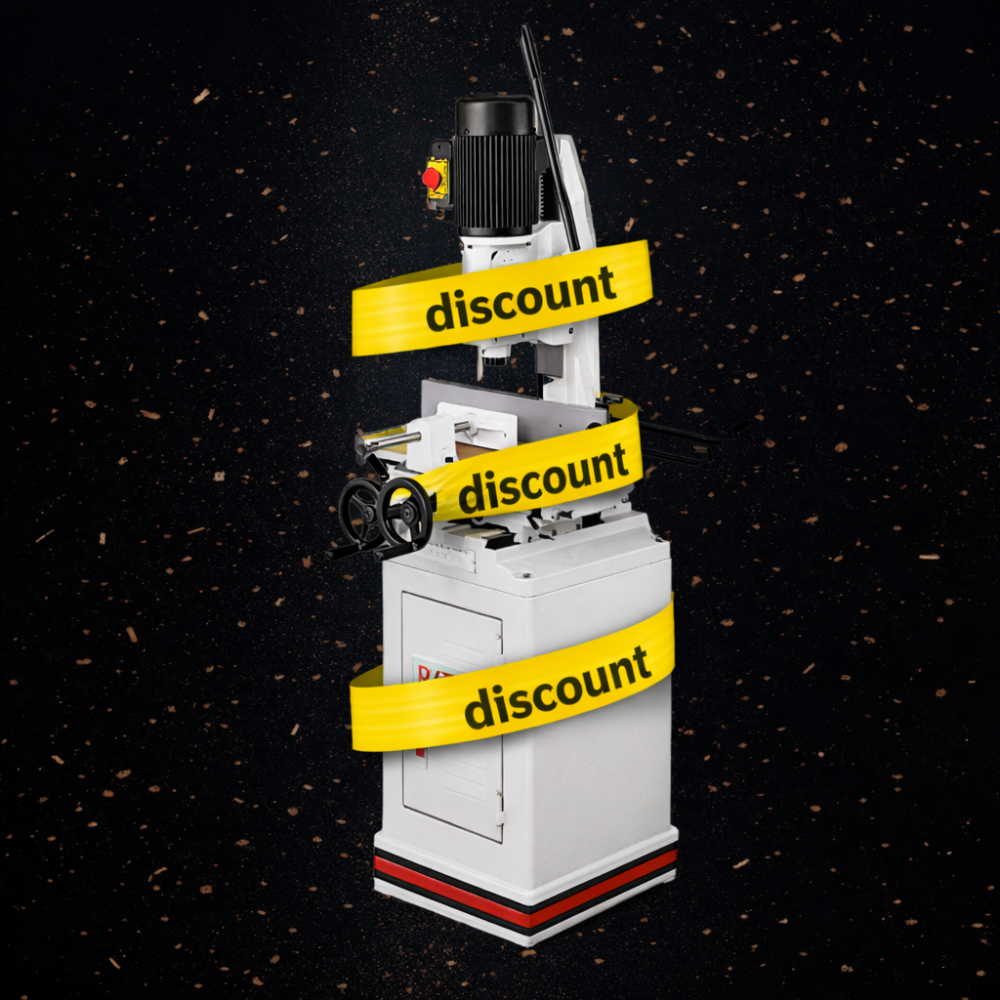

Довбально-пазувальний верстат Jet 719A

Довбально-пазувальний верстат Jet 719A
Арт.: 1791263M
Характеристики
Споживана (вихідна) потужність, кВт 1,3(0,75)
Тип верстата Дерево
Напруга,В 220
Аналог у картці товару 10000408M
Частота обертання шпинделя на холостому ході, об/хв 1450
Розміри робочого столу (ДхШ), мм 520х180 мм
Максимальний діаметр затиску свердлильного патрона 13мм
Хід різця 200мм
Розміри упору заготівлі (ДхВ) 320 х 40 мм
Максимальна відстань від упору до центру різця 100мм
Максимальний розмір різця (тверді/м'які породи) 19/25 мм
Максимальна висота заготовки від столу, мм 195
Хід столу по осях (подовжній/поперечний) 400/100
Країна виробника Тайвань
Довжина, мм 650
Ширина,мм 500
Висота, мм 1760
Маса, кг 110
Довжина в упаковці, см 80
Ширина в упаковці, см 60
Висота в упаковці, см 8,98
Маса в упаковці, кг 132

JET 719A має потужну чавунну конструкцію і комплектується двигуном в 1,3 кВт, який забезпечує обертання шпинделя зі швидкістю 1450 об/хв. Особливість верстату - це можливість повороту колони на 180 градусів, що дозволяє висвердлювання замка у вже готових дверях. В корпусі JET 719A знаходиться звичайний трьохкулачковий патрон з максимальним діаметром фіксації 13 мм. Максимальний розмір різця, який встановлюється на JET 719A - 19/25 мм, його хід 200 мм. Відстань від упору до різця 90 мм. Верстат може працювати в важких умовах протягом всього робочого часу. JET 719A видовбує прямокутні отвори в брусах. Координатний чавунний робочий стіл 520 х 180 мм з маховиками подачі по осях 400/100 мм забезпечують видовбування отвору як уздовж, так і поперек бруса. Глибина довбання на верстаті регулюється за допомогою упору. Також на робочому столі розміщений поздовжній упор 520 х 90 мм. Заготовка, розташована на робочому столі, надійно фіксується спеціальним гвинтовим затискачем до упору. Відстань від заготовки до різця 100 мм, максимальна висота заготовки, яка може оброблятися на робочому столі 195 мм. Габарити моделі 650х500х1760 мм. Маса верстату 110 кг.







Комплектація:

- Свердлильний патрон та затискний ключ
- Втулки для установки різців з хвостовиком 5/8", 3/4", 13/16" і 1"
- Торцевий упор
- Гвинтовий притиск заготовки
- Накладка із МДФ для робочого столу
- Закрита підставка із відсіком для інструменту

Аксесуари до товарів

Натисніть для отримання додаткової інформації
719T Довбально-пазувальний верстат по дереву POWERMATIC Jet 719T 1,3 220 19/ 25 200 1400 195 520х180 125 83694

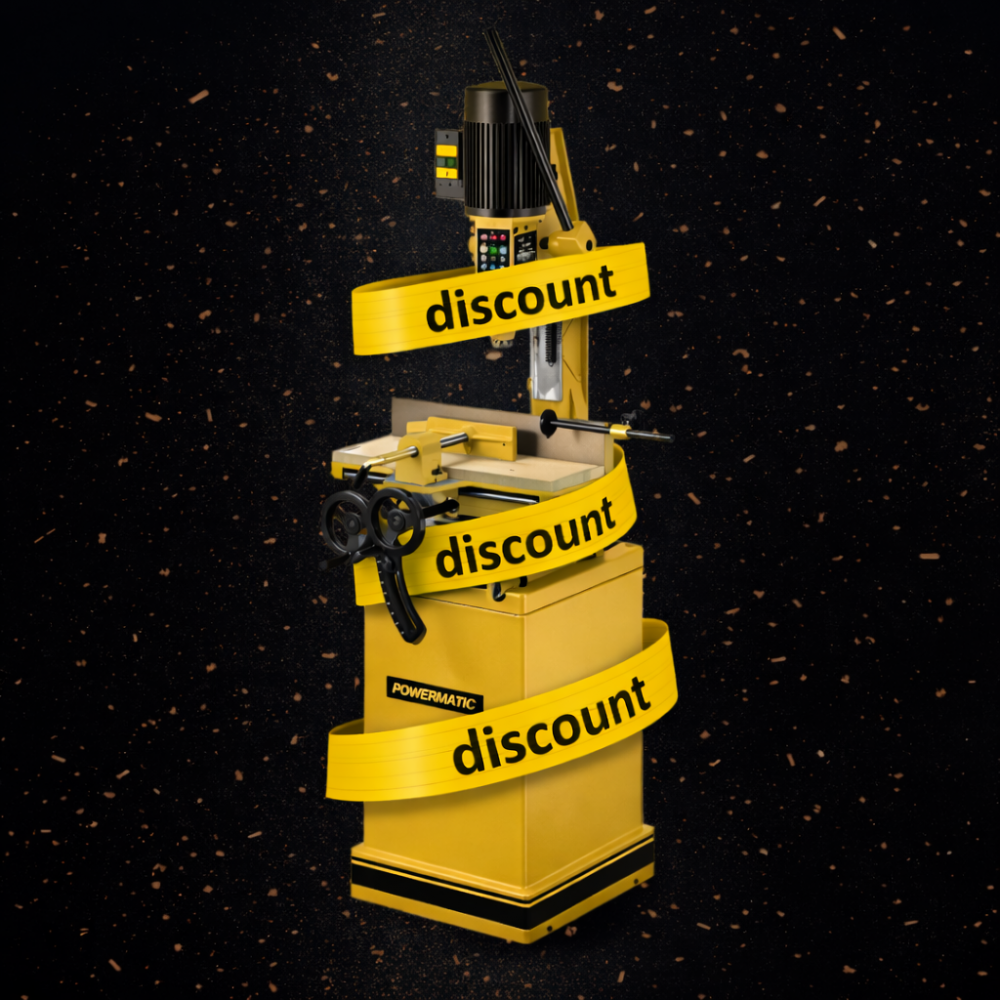

Довбально-пазувальний верстат по дереву POWERMATIC Jet 719T

Довбально-пазувальний верстат по дереву POWERMATIC Jet 719T
Арт.: 1791264KMP
Характеристики
Споживана (вихідна) потужність , кВт 1,3 (0,75)
Частота обертання шпинделя на холостому ході, об/хв 1400
Розміри робочого столу (ДхШ), мм 520х180 мм
Кут нахилу столу 0-35°
Максимальний діаметр затиску свердлильного патрона 13мм
Хід різця 200мм
Розміри упору заготівлі (ДхВ) 520 х 115 мм
Максимальна відстань від упору до центру різця 100мм
Максимальний розмір різця (тверді/м'які породи) 19/25
Максимальна висота заготовки від столу, мм 195
Хід столу по осях (подовжній/поперечний) 400/100
Тип верстата Дерево
Напруга, В 220
Країна виробника Тайвань
Довжина, мм 540
Ширина,мм 550
Висота, мм 1880
Маса, кг 125
Довжина в упаковці, см 98
Ширина в упаковці, см 59
Висота в упаковці, см 59
Маса в упаковці, кг 125
Особливості:

  • Рейковий механізм подачі з газовим упором
  • Регульований упор глибини довбання
  • Поздовжній упор заготівлі
  • Гвинтовий притиск заготовки до поздовжнього упору
  • Регульований торцевий упор заготовки
  • Координатний робочий стіл із маховиками подачі по осях
  • Регульовані обмежувачі ходу осями
  • Робочий стіл із чавунного лиття з дерев'яною накладкою
  • Можливість повороту колони на 180° для роботи з високими заготовками над підлогою
  • Професійний долбяжно-пазувальний верстат Powermatic 719T, оснащений координатним столом та механізмом його нахилу. Він потрібний для стикування деталей під кутами, відмінними від 90° (застосовується при створенні складних конструкцій, на кшталт багатогранних віконних рам). Регулювання нахилу провадиться за транспортирною шкалою з передньої сторони верстата, фіксація наскрізним гвинтовим затиском відразу з двох сторін основи.

Стіл із подачею по двох осях обладнаний гвинтовим притиском заготовки, на ньому обробляють деталі висотою до 195 мм. Можливість робити поперечні та поздовжні пази за одну установку заготовки забезпечує високу точність та простоту експлуатації. Передбачено регульований торцевий упор, зручний для виконання операцій, що багаторазово повторюються, з однаковими виробами.

Така операція, як врізання замків у готові вироби (дверне полотно, віконна обкладинка тощо), теж може виконуватися, незважаючи на їх великий габарит. Для цього свердлильну частину повертають навколо колони на 180° і закріплюють у цьому положенні. Деталь мають на підлозі з використанням підкладок необхідної товщини.

Верстат відрізняється вдалим поєднанням універсальності та точності при порівняно компактних розмірах.

Комплектація:

- Свердлильний патрон та затискний ключ
- Втулки для встановлення різців з хвостовиком 5/8”, 3/4”, 13/16” та 1-3/16”
- Торцевий упор
- Гвинтовий притиск заготовки
- Накладка із МДФ для робочого столу
- Закрита підставка із відсіком для інструменту

Аксесуари до товарів

Натисніть для отримання додаткової інформації
719AS Довбально-пазувальний верстат Jet 719AS 1.3 220 25 200 1450 195 520х180 125 88360

Довбально-пазувальний верстат Jet 719AS

Довбально-пазувальний верстат Jet 719AS
Арт.: 708572KM
Характеристики
Споживана (вихідна) потужність, кВт 1,3(0,75)
Тип верстата Дерево
Напруга,В 220
Частота обертання шпинделя на холостому ході, об/хв 1450
Розміри робочого столу (ДхШ), мм 520х180 мм
Кут нахилу столу 0-35°
Максимальний діаметр затиску свердлильного патрона 13мм
Хід різця 200мм
Максимальна висота заготовки з подовження колони 155 мм (опция)
Розміри упору заготовки (ДхВ) 520 х 90 мм
Максимальна відстань від упору до центру різця 100мм
Максимальний розмір різця (тверді/м'які породи 19/25
Максимальна висота заготовки від столу, мм 195
Хід столу по осях (подовжній/поперечний) 400/100
Країна виробника Тайвань
Довжина, мм 650
Ширина,мм 500
Висота, мм 1760
Маса, кг 125
Довжина в упаковці, см 98
Ширина в упаковці, см 59
Висота в упаковці, см 12,05

Особливістю верстата JET 719AS є наявність поворотного столу, який використовується при роботі зі складними нестандартними виробами. Кут нахилу (0-35 °) регулюється транспортірной шкалою. Координатний чавунний робочий стіл 520 х 180 мм з маховиками подачі по осях 400/100 мм забезпечують видовбування отвору як уздовж, так і поперек брусу. Глибина довбання на верстаті JET 719A регулюється за допомогою упору. Також на робочому столі розміщений поздовжній упор 520 х 90 мм. Заготовка, розташована на робочому столі, надійно фіксується спеціальним гвинтовим затискачем до упору. Відстань від заготовки до різця 100 мм, максимальна висота заготовки, яка може оброблятися на робочому столі - 195 мм. JET 719A має потужну чавунну конструкцію і комплектується двигуном в 1,3 кВт, який забезпечує обертання шпинделя зі швидкістю 1450 об/хв. Додаткова особливість верстату - це можливість повороту колони на 180 градусів, що дозволяє висвердлювання замка у вже готових дверях. У корпусі JET 719A знаходиться звичайний трьохкулачковий патрон з максимальним діаметром фіксації 13 мм і максимальним розміром різця - 19/25 мм. Хід різця 200 мм. Відстань від упору до різця 90 мм. Верстат може працювати у важких умовах протягом всього робочого часу. Габарити моделі 650х500х1760 мм. Маса верстату 125 кг.



Комплектація:

- Свердлильний патрон та затискний ключ
- Втулки для установки різців з хвостовиком 5/8", 3/4", 13/16" і 1"
- Торцевий упор
- Гвинтовий притиск заготовки
- Накладка із МДФ для робочого столу
- Закрита підставка із відсіком для інструменту

Аксесуари до товарів

Натисніть для отримання додаткової інформації
720 HD Довбально-пазувальний верстат Jet 720 HD 2.9 380 25 155 1450 290 (1170) 370х180 220 111860

Довбально-пазувальний верстат Jet 720 HD

Довбально-пазувальний верстат Jet 720 HD
Арт.: 1791309T
Характеристики
Споживана (вихідна) потужність, кВт 2,9(1,5)
Тип верстата Дерево
Напруга,В 380
Частота обертання шпинделя на холостому ході, об/хв 1450
Розміри робочого столу (ДхШ), мм 370х180 мм
Кут нахилу столу -90°/0-45°
Максимальний діаметр затиску свердлильного патрона 13мм
Хід різця 155мм
Розміри упору заготовки (ДхВ) 520 х 300 мм
Максимальна відстань від упору до центру різця 85мм
Максимальний розмір різця (тверді/м'які породи) 19/25
Хід столу по осях (подовжній/поперечний) 230/85
Максимальна висота заготовки від столу / від основи, мм 290/1170
Країна виробника Тайвань
Довжина, мм 650
Ширина,мм 550
Висота, мм 2030
Маса, кг 220
Довжина в упаковці, см 74,5
Ширина в упаковці, см 85
Висота в упаковці, см 203
Маса в упаковці, кг 290

Для проведення довбального-пазовальних робіт компанія JET пропонує ознайомиться з дуже цікавою моделлю - верстатом JET 720 HD. Верстат комплектується 3-фазним двигуном (можлива однофазна комплектація) потужністю 2,9 (1,5) кВт. Двигун забезпечує обертання шпинделя JET 720 HD зі швидкістю 1450 об/хв, що забезпечує високі показники довбання, незалежно від твердості деревини. Довбально-пазувальний верстат JET 720 HD (400Вт) призначений для професійного використання. Для цих цілей він має ряд дуже важливих конструктивних особливостей. Устаткування комплектується 13 мм патроном зі спеціальним зубчастим вінцем. На JET 720 HD встановлюється різець 19/25 мм з ходом 155 мм. Різець також має багате регулювання: поздовжньо / поперечно - 230/85 мм відповідно. Глибина довбання забезпечена регулюванням. Різець JET 720 HD подається за допомогою спеціального рейкового механізму з газовим упором. Він має функцію руху за трьома координатними осями. Функціонал JET 720 HD значно розширює робочий чавунний стіл. Він має функцію нахилу вліво на -90 ° та право в діапазоні 0-45 °. На столі 370 х 180 мм знаходиться спеціальний гвинтовий притиск заготовки, який гарантує високу якість та точність довбання, а також чавунний бічний упор 520 х 300 мм. Відстань від робочого столу до довбального вузла 290. Якщо ж вам потрібно працювати на JET 720 HD з великою заготовкою та вам заважає робочий стіл, ви вільно можете його зняти та встановити в спеціально передбаченому місці JET 720 HD. Велика заготовка встановлюється на нижній упор. Відстань від нижнього упору до вузлу довбання 1170 мм. Верстат JET 720 HD масивний, його станина виконана з чавунного лиття, вагою 220 кг. Габарити обладнання 650 х 550 х 2030 мм.

Комплектація:

- Свердлильний патрон та затискний ключ
- Втулки для установки різців з хвостовиком 5/8", 3/4", 13/16" і 1-13/16"
- Торцевий упор
- Гвинтовий притиск заготовки
- Нижній акцент заготовки
- Накладка із МДФ для робочого столу
- Закрита підставка із відсіком для інструменту

Аксесуари до товарів

Натисніть для отримання додаткової інформації

Особливості експлуатації і налаштування довбального-пазувальних верстатів JET

Довбальні-пазувальні верстати на ринку деревообробного обладнання представлені компанією JET наступними моделями: JBM-5, 719A, 719AS, 720HD.

JET JBM-5

Довбальний верстат JET JBM-5 дозволяє робити паз квадратним або прямокутним, причому необмеженої довжини. У комплекті до верстата JET JBM-5 йдуть кілька втулок під різні хвостовики різців.

На верстаті у посадкового місця розташований затискний гвинт, який затискає перехідну втулку і різець.

У корпусі JET JBM-5 знаходиться звичайний трьохкулачковий патрон. Беремо втулку, вставляємо в посадочне місце верстата і затискаємо гвинтом. Далі у втулку вставляємо різець і заводимо його в патрон JET JBM-5. При цьому необхідно звернути увагу, що заточний різець на пару міліметрів повинен бути нижче довбального різця.

Далі ми трохи відпускаємо затискний гвинт і вставляємо звичайну монету між верхнім кожухом довбального різця і втулкою. Створивши зазор, затягуємо кріпильний гвинт JET JBM-5. Далі беремо дощечку і з її допомогою піднімаємо розточний різець до упору до довбального різця. У такому положенні добре фіксуємо розточний різець в патроні.

Знову послаблюємо кріпильний гвинт JET JBM-5 і піднімаємо довбальний різець до упору вгору - тобто прибираємо раніше виставлений монеткою зазор і знову фіксуємо гвинт. Саме після цієї процедури, якщо подивитися на кінці різців, то у вас заточний різець буде трохи нижче довбального.

Діапазон зсуву між двома різцями від 1,5 до 4 мм залежить від породи дерева, з якою ви хочете працювати. Для м'яких порід - мінімальне зміщення, для твердих - до 4 мм. Також потрібно враховувати, що чим більше різець, тим також більше зміщення.

За вимогами техніки безпеки вікно довбального різця має бути праворуч або ліворуч, але ні як не перед оператором, що працює на JET JBM-5, щоб уникнути вильоту відколів і трісок. Різець повинен бути вирівняний паралельно упору робочого столу, щоб довгий паз йшов без сходинок.

JET JBM-5 дуже легкий і мобільний. Не складе ніяких труднощів його перенести в будь-яку точку майстерні. У верстата немає ніяких масивних додаткових запчастин на робочому столі. Є на JET JBM-5 один кутовий упор і підкова, яка служить більше для контролю роботи різцем.

Перед фіксацією заготовки, спершу між заготовкою та підковою покладіть тонку дощечку і зафіксуйте підкову. Це потрібно для вільного ходу деталі, щоб підкова не притискала її. Тут функція підкови більше контрольно-захисна, щоб під час роботи заготовка не підстрибнула вгору.

JET 719A

Верстат JET 719A має потужну конструкцію з чавуну. Поворотна на 180 градусів верхня частина дозволяє всвердлювати замок у вже готові двері.

Вихідна потужність двигуна JET 719A - 1 кВт. Верстат може працювати у важких умовах протягом всього робочого часу. Маса верстата 125 кг. JET 719A видовбує прямокутні отвори в брусах. Робочий стіл регулюється механічно, що дозволяє видовбувати отвори як уздовж, так і поперек бруса. Хід різця 200 мм. Глибина довбання на верстаті JET 719A регулюється. Заготовка, що розташована на робочому столі, надійно фіксується спеціальним затискачем.

JET 720HD

Верстат JET 720HD можна віднести до класу промислового обладнання. Він масивний, основні частини верстата виконані з чавуну. JET 720HD може працювати по трьох осях. Верстат в однофазному виконанні комплектується двигуном 2 кВт, який забезпечує обертання шпинделя зі швидкістю 1450 об/хв. Координатний чавунний робочий стіл 370х180 мм з маховиками подачі по осях 230/85 мм забезпечують видовбування отвору як уздовж, так і поперек бруса.

У корпусі JET 720HD знаходиться патрон з максимальним діаметром фіксації 13 мм і максимальним розміром різця - 19/25 мм. Хід різця 155 мм. Відстань від упору робочого столу до різця 85 мм. Глибина довбання на верстаті JET 720HD регулюється за допомогою упору. Також на робочому столі розміщений поздовжній упор 520 х 300 мм. Заготовка, що розташована на робочому столі, надійно фіксується спеціальним затискачем. Робочий стіл JET 720HD має функцію нахилу в діапазоні -90°/0-45°. Крім того, при роботі з заготовками великого розміру, стіл може зніматися і встановлюватися на спеціальний бічний кронштейн-тримач. Для того, щоб велика заготовка щільно фіксувалася на JET 720HD, знизу столу знаходиться регульований упор. Максимальна висота заготовки, яка може оброблятися на робочому столі: від столу/від основи - 290/1170 мм. Габарити моделі 650х500х2030 мм. Маса верстата 220 кг.
