Фрезерно-свердлильні верстати JET

Модель Фото Потужність (кВт) Напруга (В) Частота обертання шпинделя (об/хв) Макс. діаметр свердління / нарізання різьби (мм) Макс. діаметр торцевої / кінцевий / дискової фрези (мм) Хід пінолі шпинделя / фрезерної головки (мм) Відстань шпиндель-стійка / шпиндель-стіл (мм) Розміри роб.стол / хід роб.стол по осі X / Y / Z (мм) Ціна (грн.)
JMD-1 Фрезерно-свердлильний верстат Jet JMD-1 0.25 220 100 - 1000 / 200 - 2000 10 / М6 20 / 10 / ­- 30 / 230 140 / 265 240х145 / 190x100 23477

Фрезерно-свердлильний верстат Jet JMD-1

Фрезерно-свердлильний верстат Jet JMD-1
Арт.: 50000020M

Фрезерно-свердлильний верстат JET JMD-1 призначений для індивідуального використання. Корпус верстату виконаний з чавуну, що надає йому додаткової стійкості та зменшує вібрацію. JET JMD-1 комплектується двигуном в 0,15 кВт, який забезпечує частоту обертання шпинделя з конусом МК-2 в діапазонах швидкостей 100 - 1000, 200 - 2000 об/хв. Піноль шпинделя рухається на 30 мм, максимальний діаметр свердління 10 мм, діаметр торцевої фрези 20 мм, кінцевий - 10 мм. Шпиндель JET JMD-1 може обертатися як вліво, так і вправо. Т-образний робочий стіл забезпечує рух по осям X і Y. Розмір столу по осям X і Y-240 х 145 мм, хід X і Y -190 x 100 мм. Стіл обладнаний пазами для кріплення лещат. Стійка JET JMD-1 нахиляється в діапазоні 45 ° вліво / вправо. Верстат забезпечує максимальну висоту свердління та фрезерування деталі від шпинделя до стійки - 140 мм, від шпинделя до столу 265 мм. Хід фрезерної головки 230 мм. Габарити моделі 550 х 450 х 630 мм, вага 40 кг.

JMD-1L Фрезерно-свердлильний верстат Jet JMD-1L 0.6 220 100-1100 / 100-2500 13 / М8 30 / 16 / ­- -­ / 230 167 / 270 460х145 / 220х130 31022

Фрезерно-свердлильний верстат Jet JMD-1L

Фрезерно-свердлильний верстат Jet JMD-1L
Арт.: 50000045M

Фрезерно-свердлильний верстат JET JMD-1L призначений для індивідуального застосування. Це важкий стійкий верстат. Він виконаний з чавуну для забезпечення точності свердління та фрезерування. JET JMD-1L комплектується колекторним двигуном вихідною потужністю 0,35 кВт. Він забезпечує обертання шпинделя в діапазоні швидкостей 100-1100, 100-2500 об/хв, які плавно регулюються. Шпиндель JET JMD-1L з конусом МК-3 може обертатися як вліво, так і вправо. Система управління швидкістю та роботою верстату розташована на передній панелі. JET JMD-1L забезпечує максимальний діаметр свердління 13 мм, торцевої фрези 30 мм, кінцевої фрези 16 мм. Сама стійка, на якій розташований фрезерно-свердлильний вузол JET JMD-1L, має діапазон нахилу 45 ° вліво / вправо. Фрезерна головка з свердлильним патроном 1-10 мм має хід 180 мм. Відповідно, для обробки деталей необхідно враховувати, що відстань між шпинделем і столом - 270 мм, а стійкою - 167 мм. Робочий стіл JET JMD-1L виконаний з відшліфованого чавуну та має 3 Т-образні пази по 12 мм. Плавність ходу елементів столу забезпечується наявністю системи типу «ластівчин хвіст». Частини столу JET JMD-1L можуть рухатися як по осі X - 460 мм, так і Y- 145 мм. Хід фрезерної головки 230 мм. Габарити JET JMD-1L - 590x580x760 мм, вага (брутто / нетто) 72/54 кг.

JMD-X1 Фрезерно-свердлильний верстат Jet JMD-X1 0.75 220 100–2500 13 / М6 30 / 13 / ­ ­ - / 180 170 / 280 385х100 / 220х100 36242

Фрезерно-свердлильний верстат Jet JMD-X1

Фрезерно-свердлильний верстат Jet JMD-X1
Арт.: 50000025M

Дана модель відноситься до верстатів індивідуального застосування та призначена для фрезерно-свердлильних робіт. Стійкий корпус JET JMD-X1 з сірого чавуну зменшує вібрацію. Стійка верстату наклонна в діапазоні 45 ° вліво / вправо. Асинхронний двигун в 500 Вт забезпечує великий крутний момент та стійку швидкість обертання шпинделя. Швидкість регулюється плавно спеціальним важелем, розташованим на панелі керування в діапазоні від 100 до 2500 об/хв. Максимальний діаметр свердління JET JMD-X1 - 13 мм. Максимальний діаметр торцевої фрези 30 мм, кінцевий - 13 мм. Посадка патрону JET JMD-X1 - МК-3, хід шпинделя до 300 мм, відстань від шпинделя до стоки - 170 мм. Хід фрезерної головки 180 мм. JET JMD-X1 обладнаний потужним хрестовим столом з регульованими напрямними типу «ластівчин хвіст» та зручною для роботи панель керування. Розмір робочого столу JET JMD-X1- 385х100 мм, це забезпечує хід по осі Х - 220 мм, по осі Y- 100 мм. На столі, на спеціально передбачених пазах, можуть закріплюватись лещата для надійної фіксації заготовки. Верстат JET JMD-X1 працює від мережі 220 В, споживана потужність 750 Вт. У стандартний комплект поставки до верстату JET JMD-X1 входить також зажимна тяга, патрон з оправкою, захисний екран. Габарити моделі 520 х 500 х 760 мм, вага 50 кг.

JMD-2S Фрезерно-свердлильний верстат Jet JMD-2S 1.0 220 40-2000 20 / - 50 / 16 / - 70 / 260 190 / 75-340 595х140 / 394х185 58656

Фрезерно-свердлильний верстат Jet JMD-2S

Фрезерно-свердлильний верстат Jet JMD-2S
Арт.: 50000060M

Компанія JET пропонує фрезерно-свердлильний верстат JET JMD-2S. Верстат виконаний з чавуну, що забезпечує стійкість та точність його роботи. JET JMD-2S комплектується двигуном потужністю 1 кВт (0,75 кВт), який забезпечує частоту обертання шпинделя зі швидкістю 40 - 2000 об/хв. Фрезерна голова рухається за рахунок спеціально передбаченого маховика, діапазон ходу 260 мм. На фрезерній голові JET JMD-2S розташована індикація цифрового регулювання вильоту пінолі в межах 70 мм, а також регулювання обертання шпинделя з конусом МК-3. Шпиндель має праве та ліве обертання. При обробці деталі на JET JMD-2S необхідно враховувати, що відстань від шпинделя до стійки 190 мм, а від шпинделя до столу 75-340 мм. На верстаті встановлений патрон 1-13 мм. JET JMD-2S забезпечує максимальний діаметр свердління Ø20 мм. Максимальний діаметр торцевої фрези Ø50 мм, кінцевої - Ø16 мм. Робочий стіл JET JMD-2S виконаний з чавуну та відмінно відшліфований. Розмір столу по осях X та Y - 595х140 мм, хід столу по осях X та Y - 394х185 мм. На робочому столі верстату розташовані Т-образні пази по 12 мм. Верстат JET JMD-2S, завдяки спеціальній системі кріплення, може встановлюватися на тумбу та надійно кріпиться. Габарити обладнання 725х620х880 мм, вага 110 кг.

JMD-3T Фрезерно-свердлильний верстат Jet JMD-3T 1.3 220 100-1750 20 / М10 50 / 20 / ­- 70 / ­- 230 / 410 700х160 / 490x150 87702

Фрезерно-свердлильний верстат Jet JMD-3T

Фрезерно-свердлильний верстат Jet JMD-3T
Арт.: 50000050LM

Верстат JET JMD-3Т призначений для обробки металевих деталей в домашніх умовах та на невеликих виробництвах. JET JMD-3Т прийшов на заміну верстату JET JMD-3. Голова та тумба верстату виконані з сірого чавуну для мінімізації вібрації. JET JMD-3Т має три осі X, Y і Z. Робочий стіл збільшений та становить рекордні 700 х 160 мм, хід по осі X 490 мм і Y - 150 мм. Як особливості JET JMD-3Т потрібно відзначити, що на панелі верстату знаходиться монітор. Він показує швидкість обертів шпинделя, а також глибину опускання пінолі. Потужність двигуну верстату 1 кВт. Діапазон швидкостей, в яких працює JET JMD-3Т, 100-1750 об/хв. Максимальний діаметр свердління на верстаті 20 мм, конус шпинделя МК-3. Хід пінолі шпинделя 70 мм. Відстань між робочим столом та шпинделем 410 мм, між шпинделем та стійкою 230 мм. Швидкість виставляється кнопками на робочій панелі керування. Обертання шпинделя вправо / вліво регулюється на важелі керування вильоту пінолі за допомогою спеціальної зеленої кнопки, встановленої в торці ручки. В якості технічної особливості панелі керування JET JMD-3Т необхідно відзначити наявність функції нарізання різьби. Опускання пінолі JET JMD-3Т має дуже точне регулювання, показники відображаються на жк-моніторі. При використанні відповідного фіксатору, піноль JET JMD-3Т може рухатися в мікронах. Для цього встановлена ​​відповідна шкала. Переміщення по осі Z відбувається маховиком, який розташований в бічній частині столу під кутом 45 °. Робочий стіл JET JMD-3Т фіксується спеціальними зажимами. Голова має функцію нахилу 90 ° вліво / 45 ° вправо. Діаметр торцевої фрези 50 мм, кінцевої - 20 мм. На JET JMD-3Т також розташована виносна панель керування. З її допомогою здійснюється автоматична подача по осі X. Концевики панелі йдуть в комплекті та підключаються до верстату. Стіл при фрезеруванні рекомендується рухати проти обертання шпинделя. Габарити моделі 910 х 560 х 850 мм, вага 165 кг.

JMD-18PF Фрезерно-свердлильний верстат Jet JMD-18PF 2.6 220 125-2500 30 / М12 76 / 20 / ­- 125 / ­ - 200 / 455 805х240 / 520х175 101352

Фрезерно-свердлильний верстат Jet JMD-18PF

Фрезерно-свердлильний верстат Jet JMD-18PF
Арт.: 350051M

Компанія JET пропонує фрезерно-свердлильний верстат професійного класу JET JMD-18PF. Верстат дуже масивний, виконаний з чавуну, що забезпечує точність при обробці деталі. Відмінною особливістю верстату є наявність фрезерної голови, яка може повертатися в межах 360 °. Наявність автоподачі пінолі шпинделя 0,12 / 0,18 / 0,25 мм/об значно оптимізує роботу, її хід 125 мм, 107 мм (автоподача). Під час роботи JET JMD-18PF максимальний виліт шпинделя 200 мм. Такі технічні характеристики роблять роботу на верстаті універсальною. Шпиндель верстату з конусом МК-3 / М12 обертається за рахунок ремінної передачі в межах 125 - 2500 об/хв. При підготовці деталі до обробки на JET JMD-18PF необхідно враховувати, що відстань між шпинделем та столом 455 мм. Фрезерно-свердлильний верстат JET JMD-18PF забезпечує максимальний діаметр свердління 30 мм (М12), під час свердління з автоподачею 16 мм. При цьому максимальний діаметр торцевої фрези, яка може встановлюватися на верстат, 76 мм, кінцевої - 20 мм. Фрезерно-свердлильний верстат JET JMD-18PF укомплектований потужним прецизійним чавунним столом 805 х 240 мм з ходом по осі X х Y - 520 х 175 мм. Шпиндель верстату обертається за рахунок наявності потужного двигуна 2,6 кВт (1,5 кВт), який розрахований на професійні активні навантаження. Габарити верстату 1080 х 1010 х 1105 мм, вага 290 кг.

JMD-45PF Фрезерний верстат з редуктором Jet JMD-45PF 2.1 380 50 - 2500 32 / М20 100 / 20 / ­- 107 / ­- 250 /460 825х240 / 520x210 177595

Фрезерний верстат з редуктором Jet JMD-45PF

Фрезерний верстат з редуктором Jet JMD-45PF
Арт.: 50000400T

Масивний цоколь з сірого чавуну, а також толстостінна стійка гарантує роботу на JET JMD 45PF без вібрації. Модель комплектується двигуном з вихідною потужністю 1,1 кВт, який забезпечує обертання шпинделя з конусом ISO 30 в діапазоні 125 - 2500 об/хв. Шпиндель JET JMD 45 PF має праве та ліве обертання. Редукторна головка має 12 швидкостей обертання, дозволяє передавати крутний момент без прослизання та може повертатися в діапазоні 90 ° вліво / 30 ° вправо. JET JMD 45 PF характеризується наявністю автоматичної подачі пінолі шпинделя, хід якої 107 мм. Подача пінолі 0,12 / 0,18 / 0,25 мм/об. На JET JMD 45 PF можна здійснювати свердління з максимальним діаметром 32 мм. У режимі автоподачи 20 мм. Виліт шпинделя 250 мм. Максимальний діаметр торцевого фрезерування JET JMD 45 PF - 100 мм, кінцевого - 20 мм. Головка для зручності в роботі може нахилятися як вліво, так і вправо. JET JMD 45 PF дозволяє виконувати операції свердління та фрезерування завдяки посиленим конічним підшипникам шпинделя та має великий фрезерний хрестовий стіл 825 х 240 мм з шліфованими напрямними, а також регульованими клиноподібними планками. Хід столу JET JMD 45 PF по осі X - 520 мм та по осі Y - 210 мм. Відстань від робочого столу до шпинделя 460 мм. Габарити моделі 1080 х 1010 х 1300 мм, вага 340 кг.

JMD-45PFD Фрезерний верстат з редуктором Jet JMD-45PFD 2.1 380 50 - 2500 32 / М20 100 / 20 / ­- 107 / ­- 250 /460 825х240 / 520x210 218957

Фрезерний верстат з редуктором Jet JMD-45PFD

Фрезерний верстат з редуктором Jet JMD-45PFD
Арт.: 50000401T

Принципова відмінність моделі JET JMD 45 PFD полягає в наявності пристрою цифрової індикації роботи верстату. JET JMD 45 PFD характеризується наявністю автоматичної подачі пінолі шпинделя, хід якої 107 мм. Подача пінолі 0,12 / 0,18 / 0,25 мм/об. На JET JMD 45 PFD можна здійснювати свердління з максимальним діаметром 32 мм. У режимі автоподачі 20 мм. Виліт шпинделя 250 мм. Максимальний діаметр торцевого фрезерування JET JMD 45 PFD - 100 мм, кінцевого - 20 мм. Головка для зручності в роботі може нахилятися як вліво, так і вправо. Масивний цоколь з сірого чавуну, а також толстостінна стійка гарантує роботу на JET JMD 45 PFD без вібрації. Модель комплектується двигуном з вихідною потужністю 1,1 кВт, який забезпечує обертання шпинделя з конусом ISO 30 в діапазоні 125 - 2500 об/хв. Шпиндель JET JMD 45 PFD має праве та ліве обертання. Редукторна головка має 12 швидкостей обертання, дозволяє передавати крутний момент без прослизання та може повертатися в діапазоні 90 ° вліво / 30 ° вправо. JET JMD 45 PFD дозволяє виконувати операції свердління та фрезерування завдяки посиленим конічним підшипникам шпинделя та має великий фрезерний хрестовий стіл 825 х 240 мм з шліфованими напрямними, а також регульованими клиноподібними планками. Хід столу JET JMD 45 PFD по осі X - 520 мм та по осі Y - 210 мм. Відстань від робочого столу до шпинделя 460 мм. Габарити моделі 1080 х 1010 х 1300 мм, вага 340 кг.

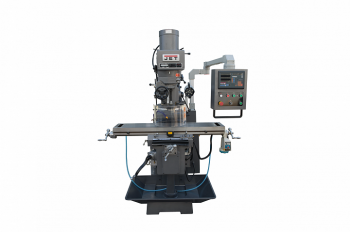

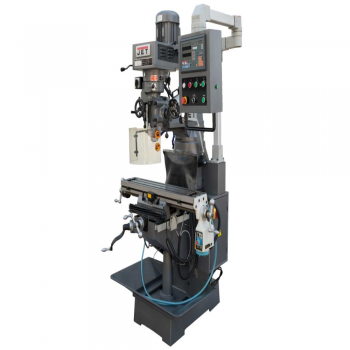

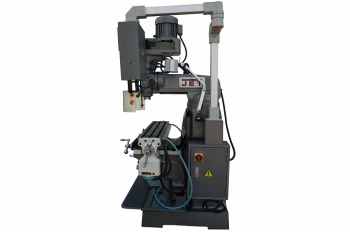

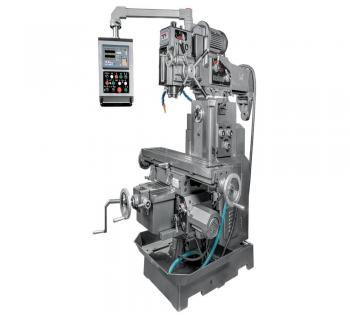

JVM-836TS Вертикально-фрезерний верстат Jet JVM-836TS 4.2 380 65 - 4550 20 / ­- 100 / 20 / ­- 127 / ­- 133 - 400 / 50 - 356 905х200 / 640х240х355 260615

Вертикально-фрезерний верстат Jet JVM-836TS

Вертикально-фрезерний верстат Jet JVM-836TS
Арт.: 50000154T

Фрезерний верстат JET JVM 836TS призначений для професійного використання та має потужну стійку конструкцію. На верстаті передбачена двоступенева коробка з заниженою передачею для підвищення крутного моменту та з плавним регулюванням частоти обертання шпинделя. Модель JET JVM 836TS комплектується двигуном з вихідною потужністю 2,2 кВт, який забезпечує обертання шпинделя з конусом ISO-30 на 16 швидкостях в діапазоні 65 - 4550 об/хв. Великі упорні підшипники JET JVM 836TS гарантують стабільність при фрезеруванні та биття конуса шпинделя 0,01 мм. JET JVM 836TS комплектується автоматичною подачею пінолі шпинделя 0,04 / 0,08 / 0,15 мм/об з функцією відключення в кінці ходу та механізмом точного регулювання величини ходу. Хід пінолі JET JVM 836TS - 127 мм, діаметр - 85 мм. Шпиндель може обертатися як вліво, так і вправо, а також обладнаний механічним гальмом. Відстань від шпинделя до стійки 133 - 400 мм. Максимальний діаметр свердління JET JVM 836TS - 20 мм, з автоподачею - 16 мм. Діаметр торцевої фрези 100 мм, кінцевої - 20 мм. Головка JET JVM 836TS має функцію нахилу 90 ° вліво / вправо. Поворотна консоль значно розширює функціонал верстату. Робочий фрезерний стіл JET JVM 836TS - 905 х 200 мм має плавне регулювання швидкості переміщення з ходом консолі 266 мм та максимальним навантаженням 250 кг. Стіл JET JVM 836TS відрізняється наявністю шліфованих напрямних та регульованих клиновидних планок з централізованою системою змащення. Верстат має вбудовану систему МОР. Відстань від робочого столу JET JVM 836TS до шпинделя 50 - 356 мм. Для кріплення лещат на робочому столі передбачені пази 16/64 мм. Габарити моделі 1400 х 1320 х 1950 мм, вага 730 кг.

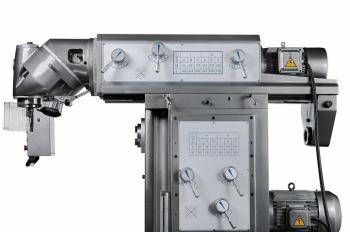

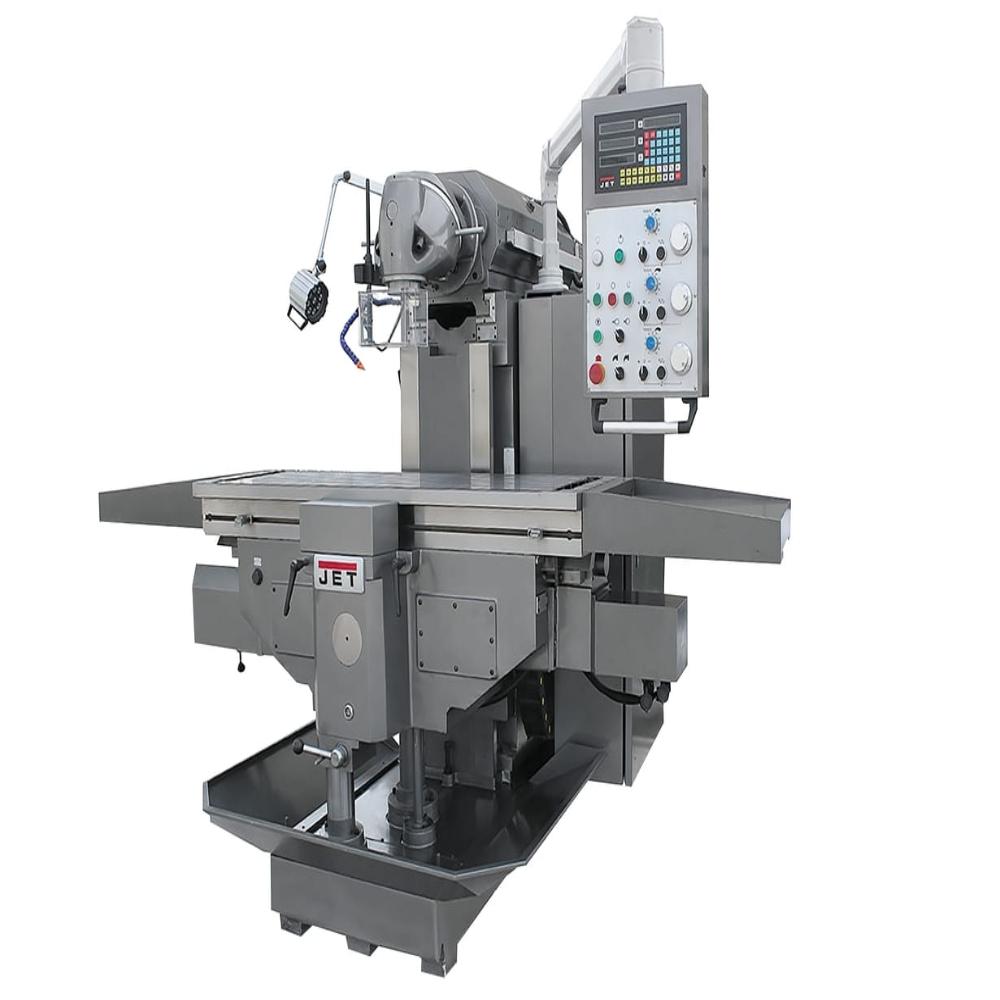

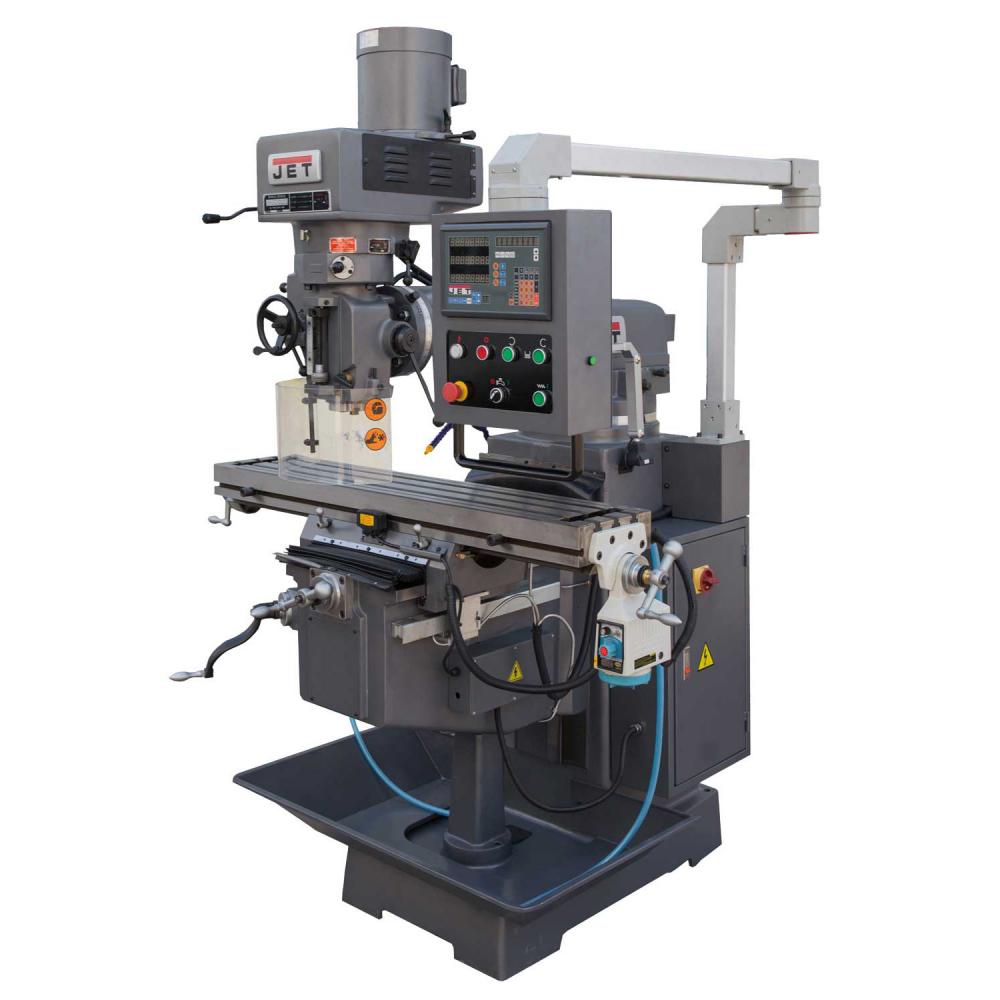

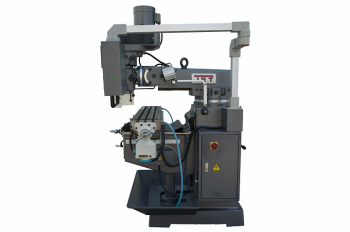

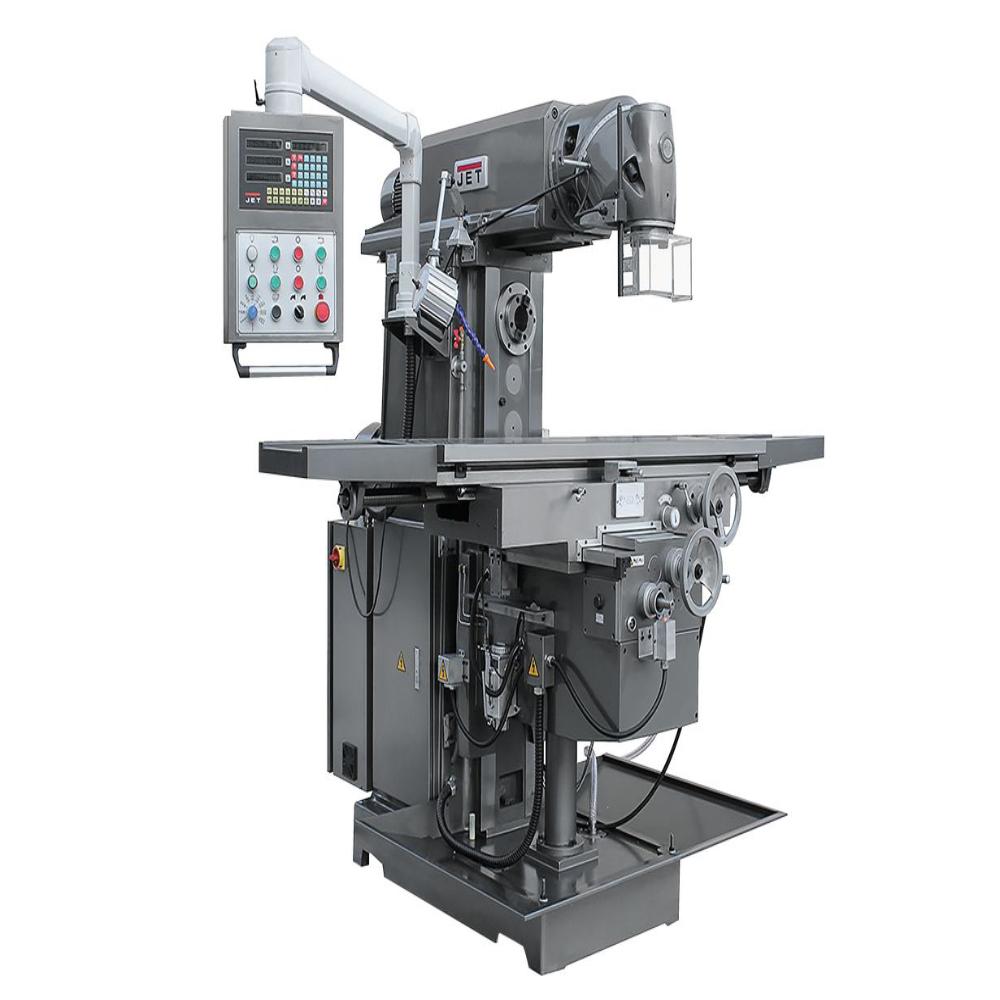

JTM-1050TS Універсальний фрезерний верстат Jet JTM-1050TS 7.0 380 70-3600 20 / ­- 125 / 25 / ­- 127 / ­- 200 - 680 / 40 - 446 254х1270 / 800х380х380 384973

Універсальний фрезерний верстат Jet JTM-1050TS

Універсальний фрезерний верстат Jet JTM-1050TS
Арт.: 50000631T

Універсальний фрезерний верстат JET JTM-1050TS відноситься до класу професійного обладнання. Він виконаний з чавуну та має значну масу, що забезпечує високу точність в роботі - максимальне радіальне биття шпинделя всього 0,005 мм. Верстат JET JTM-1050TS універсальний та багатофункціональний за рахунок можливості нахилу фрезерного вузла вліво / вправо на 90 °, вперед / назад на 45 °, а також наявності поворотно-зсувної консолі. Верстат комплектується двигуном вихідною потужністю 3,75 кВт, який забезпечує плавне обертання шпинделя діаметром 105 мм з конусом ISO 40 (DIN 2080) в діапазоні швидкостей 70-3600 об/хв. Крім того, шпиндель JET JTM-1050TS обладнаний механічним гальмом. Таким чином, при обробці деталей необхідно враховувати, що відстань від шпинделя до столу 40 - 446 мм, а від шпинделя до стійки - 200-680 мм. Система керування JET JTM-1050TS знаходиться на виносній панелі. На JET JTM-1050TS передбачена автоматична подача пінолі шпинделя 0,04 / 0,08 / 0,15 мм/об. Хід пінолі 127 мм. На верстаті можна робити свердління максимальним діаметром 20 мм, при автоподачі також 20 мм. Діаметр торцевої фрези JET JTM-1050TS - 125 мм, кінцевої 25 мм. Робочий стіл JET JTM-1050TS масивний, важкий хрестоподібної форми. Плавність його ходу забезпечує спеціально вбудована система мастила, а точність свердління - інтегрована система подачі МОР. Робочий стіл JET JTM-1050TS - 1270 х 254 мм може виробляти рух по осі X х Y х Z на 800 х 380 х 380 мм при швидкості подачі по осі X 0-900 мм/хв. На столі для кріплення додаткового устаткування розташовані 3 Т-образні пази по 16 мм. При роботі на JET JTM-1050TS необхідно враховувати, що максимальна вага оброблюваної деталі не може перевищувати 380 кг. Габарити обладнання 1700 х 1955 х 2350 мм, вага 1320 кг.

JMD-X2S Фрезерно-свердлильний верстат Jet JMD-X2S 0.75 220 40-2000 20 / М12 50 / 16 / ­- 70 / ­- 190 / 75-340 595x140 / 394x185 Немає в
наявності

Фрезерно-свердлильний верстат Jet JMD-X2S

Фрезерно-свердлильний верстат Jet JMD-X2S
Арт.: 50000068M

Фрезерно-свердлильний верстат JET JMD-X2S - це незамінний помічник для невеликих підприємств, що випускають дрібносерійну продукцію, автомобільних сервісів та приватних підприємців. На ньому можна свердлити сталеві заготовки свердлами діаметром до 20 мм, вести фрезерування торцевою різьбою діаметром до 50 мм або кінцевою фрезою діаметром до 16мм. Відмінною особливістю цього верстату можна вважати можливість нарізування різьб. Верстат має чавунний корпус, що гасить вібрації на будь-яких режимах роботи, хрестоподібні напрямні типу «ластівчин хвіст» та плавне регулювання обертання шпинделя. Додаткові зручності в роботі надає цифрова індикація вильоту пінолі. Безколекторний двигун потужністю 750 Вт підключається до звичайної побутової мережі напругою 230 В. Невелика вага 110 кг та габарити 725х620х880 мм дозволяють декільком робочим без особливих зусиль пересувати та встановлювати верстат в невеликій майстерні.

JMD-18 Фрезерно-свердлильний верстат Jet JMD-18 2.6 220 125 - 2500 30 / М12 76 / 20 / ­- 125 / - 200 / 455 805х240 / 520х175 Немає в
наявності

Фрезерно-свердлильний верстат Jet JMD-18

Фрезерно-свердлильний верстат Jet JMD-18
Арт.: 350018M

Масивний цоколь з сірого чавуну, а також толстостінна стійка діаметром 115 мм гарантує роботу на JET JMD 18 без вібрації. Модель комплектується двигуном з вихідною потужністю 1,5 кВт, який забезпечує обертання шпинделя з конусом МК-3 на 12 швидкостях в діапазоні 125 - 2500 об/хв. Ремінна передача розташована в пластмасовому кожусі та оснащена кунцевиком, який блокує включення верстату, якщо кришка щільно не зачинена. Максимальний діаметр свердління на верстаті 30 мм, хід пінолі шпинделя 125 мм, виліт шпинделя 200 мм. Відстань від робочого столу до шпинделя 455 мм. Головка має можливість повороту на 360 °. Діаметр торцевої фрези 76 мм, кінцевої - 20 мм. Великий прецизійний хрестовий стіл 805 х 240 мм з регульованими кліновидними планками. Хід столу по осі X - 520 мм, Y - 175 мм. На столі для розміщення лещат та жорсткої фіксації заготовки передбачені пази 16 мм. Габарити моделі 1080 х 1010 х 1105 мм, вага 290 кг.

JMD-15 Фрезерно-свердлильний верстат Jet JMD-15 1.3 220 100 - 2160 25 / ­- 63 / 20 / ­- 90 / ­ - 200 / 380 585х190 / 350х152 Немає в
наявності

Фрезерно-свердлильний верстат Jet JMD-15

Фрезерно-свердлильний верстат Jet JMD-15
Арт.: 350017M

JET JMD 15 відрізняється масивною чавунною конструкцією. Він стійкий завдяки стійці діаметром 92 мм. Устаткування комплектується двигуном з вихідною потужністю 0,75 кВт, який забезпечує роботу шпинделя з конусом МК-3 на 12 швидкостях в діапазоні 100 - 2160 об/хв. Обертання шпинделя JET JMD 15 здійснюється від передачі обертання з ременів на шківах. Дана систем розташована в пластмасовому кожусі та оснащена кунцевіком, який блокує включення верстата, якщо кришка щільно не зачинена. JET JMD 15 забезпечує максимальний діаметр свердління 25 мм, діаметр торцевої фрези 63 мм, кінцевої 20 мм. Шпиндель JET JMD 15 має виліт в 200 мм та хід пінолі в 90 мм, а також можливість обертання вліво / вправо. Головка JET JMD 15 повертатися на 360 °. Функція свердління на верстаті обладнана регульованим упором та має високу точність установки. Виліт шпинделя 200 мм. Робочий стіл JET JMD 15 масивний та обладнаний пазами для кріплення лещат. Розміри стола 585 х 190 мм, хід по осі X - 350 мм, Y- 152 мм. Відстань від шпинделя до робочого столу 380 мм. Тумба-підставка в компект не входять. Габарити моделі 950 х 860 х 990 мм, вага 170 кг.

JUM-X2 Настільний універсально-фрезерний верстат Jet JUM-X2 0.75 220 0 - 2500 16 / ­- 30 / 16 / 63 ­- / ­- 265 / 230 460х120 / 300x120х205 Немає в
наявності

Настільний універсально-фрезерний верстат Jet JUM-X2

Настільний універсально-фрезерний верстат Jet JUM-X2
Арт.: ITASU2

Верстат JET JUM Х2 призначений для обробки металевих заготовок в домашніх умовах. JET JUM Х2 комплектується двигуном вихідною потужністю 0,5 кВт, який забезпечує обертання шпинделя з конусом МК-3 зі швидкістю 0 - 2500 об/хв. Устаткування забезпечує максимальний діаметр свердління в 16 мм. Фрезерування деталі може здійснюватися на JET JUM Х2 як по горизонталі, так і вертикалі. У горизонтальному розташуванні відстань від шпинделя до столу 230 мм. У вертикальному відстань від шпинделя до стійки 265 мм, до столу - 230 мм. Фрезерування деталі на JET JUM Х2 залежить від місця установки фрезерної голови. У вертикальному положенні фрезерна голова може нахилятися в межах 45 ° вліво / вправо. Діаметр торцевої фрези 30 мм, кінцевої - 16 мм, дискової - 63 мм. Для установки дискової фрези діаметр валу 16 мм. Фрезерна головка JET JUM Х2 має жорстке кріплення без будь-якого ходу пінолі. Заготовка може оброблятися на робочому столі по трьох осях. Розмір робочого столу 460 х 120 мм, відповідно його хід по осі X - 300 мм, Y - 120 мм, Z - 205 мм. Т-образний робочий стіл обладнаний пазами для кріплення лещатами та жорсткої фіксації заготовки. Паз столу - 12 мм. Габарити моделі 594 х 740 х 696 мм, вага 95 кг.

JMD-X1L Фрезерно-свердлильний верстат Jet JMD-X1L 0.75 220 100 - 2500 13 / М6 30 / 13 / ­- - / 180 170 / 280 460х120 / 220х100 Немає в
наявності

Фрезерно-свердлильний верстат Jet JMD-X1L

Фрезерно-свердлильний верстат Jet JMD-X1L
Арт.: 50000046M

Фрезерно-свердлильний верстат JET JMD-X1L призначений для індивідуального застосування. Це важкий стійкий верстат. Він виконаний з чавуну для забезпечення точності свердління та фрезерування. JET JMD-X1L комплектується безколекторним двигуном вихідною потужністю 0,5 кВт. Він забезпечує обертання шпинделя в діапазоні швидкостей 100-2500 об/хв, які плавно регулюються. Шпиндель JET JMD-X1L обладнаний конусом МК-3. Система керування швидкістю та роботою верстату розташована на передній панелі. JET JMD-X1L забезпечує максимальний діаметр свердління 13 мм, торцевої фрези 30 мм, кінцевий фрези13 мм. Сама стійка, на якій розташований фрезерно-свердлильний вузол JET JMD-X1L, має діапазон нахилу 45 ° вліво / вправо. Фрезерна головка з свердлильним патроном 1-13 мм має хід 180 мм. Відповідно, для обробки деталей необхідно враховувати, що відстань між шпинделем та столом JET JMD-X1L - 280 мм, а стійкою - 170 мм. Робочий стіл JET JMD-X1L виконаний з відшліфованого чавуну та має 3 Т-образні пази по 12 мм. Плавність ходу елементів столу забезпечується наявністю системи типу «ластівчин хвіст». Частини столу JET JMD-X1L по осі X і Y мають параметри 460 х 120 мм, а хід по осям X і Y 220 х 100 мм. Хід фрезерної головки 230 мм. На верстаті встановлений індикатор перевантаження. Габарити JET JMD-X1L - 520 х 500 х 760 мм, вага 50 кг.

Товари магазинів-партнерів

Установки алмазного свердління
Установки алмазного свердління EIBENSTOCK
Гайковерти
Гайковерти Makita
Бензинові обприскувачі
Бензинові обприскувачі MARUYAMA
Лобзикові верстати
Лобзикові верстати SCHEPPACH
Безударні шурупокрути
Безударні шурупокрути Makita
Стрічково-пилкові верстати
Стрічково-пилкові верстати SCHEPPACH
Мотопомпи
Мотопомпи KOSHIN
Дрилі сухого свердління
Дрилі сухого свердління EIBENSTOCK
Перфоратори
Перфоратори AEG
Зарядні пристрої
Зарядні пристрої DECA
Плиткорізи
Плиткорізи SCHEPPACH
Торцювальні пили
Торцювальні пили AEG
Триммери
Триммери Makita
Апарати для різання плазмою
Апарати для різання плазмою DECA
Лобзики
Лобзики AEG
Ланцюгові пили
Ланцюгові пили Makita
Перфоратори
Перфоратори Makita
Шліфувателі по бетону
Шліфувателі по бетону EIBENSTOCK
Акумуляторні обприскувачі
Акумуляторні обприскувачі JACTO
Газонокосарки
Газонокосарки Makita
Контактна зварка
Контактна зварка DECA
Шліфувально-затирочні машини
Шліфувально-затирочні машини EIBENSTOCK
Акумуляторні шуруповерти
Акумуляторні шуруповерти AEG
Ручні обприскувачі
Ручні обприскувачі JACTO
Дроворуби
Дроворуби SCHEPPACH
Циркулярні пили
Циркулярні пили Makita
Циркулярні пили
Циркулярні пили SCHEPPACH
Міксери
Міксери EIBENSTOCK
Віброплити
Віброплити SCHEPPACH
Напівавтомати
Напівавтомати DECA
Болгарки
Болгарки AEG
Дискові пили
Дискові пили AEG
Мотопомпи
Мотопомпи HYUNDAI
Дрилі
Дрилі AEG
Пускозарядні пристрої
Пускозарядні пристрої DECA
Штроборізи
Штроборізи EIBENSTOCK
Дрилі ручні
Дрилі ручні EIBENSTOCK
Мотопомпи
Мотопомпи HONDA
Болгарки
Болгарки Makita
Мотопомпи
Мотопомпи DAISHIN
Аргонно-дугове зварювання
Аргонно-дугове зварювання DECA

Особливості експлуатації фрезерно-свердлильних верстатів JET

Фрезерно-свердлильні верстати дуже широко представлені на нашому ринку - від верстатів побутового класу до професійного призначення. Найбільш ходовими моделями фрезерно-свердлильних верстатів компанії Jet є: JMD-1, JMD-X1, JMD-2, JMD-3Т, JMD-15, JMD-18, JVM-836TS. Вся ж лінійка верстатів JET даного типу включає в себе 17 моделей.

JET JMD-X1

Дана модель відноситься до верстатів індивідуального застосування і призначена для фрезерно-свердлильних робіт. Стійкий корпус JET JMD-X1 з сірого чавуну зменшує вібрацію. Асинхронний двигун в 500 Вт забезпечує великий крутний момент і стійку швидкість обертання шпинделя. Посадка патронe - МК-3, хід шпинделя до 300 мм. JET JMD-X1 обладнаний потужним хрестовим столом з регульованими напрямними типу «ластівчин хвіст» і зручнj. для роботи панелю керування. Розмір робочого столу JET JMD-X1 - 285х100 мм, це забезпечує хід по осі Х - 220 мм, по осі Y- 100 мм. На столі на спеціально передбачених пазах можуть закріплюватись лещата для надійної фіксації заготовки.

Верстат JET JMD-X1 працює від мережі 220 В, споживана потужність 750 Вт. Швидкість регулюється плавно спеціальним важелем, розташованим на панелі керування в діапазоні від 100 до 2500 об/хв.

Максимальний діаметр свердління JET JMD-X1 - 13 мм. Максимальний діаметр торцевої фрези 30 мм. У стандартний комплект поставки до верстату JET JMD-X1 входить також зажимна тяга, патрон з оправкою, захисний екран.

JET JMD-2

Особливість верстату JET JMD-2 - це наявність трьох осей, за якими можуть виконуватися фрезеровально-свердлильні роботи. Корпус верстату виконаний з сірого чавуну, що значно зменшує вібрацію. Мотор верстату JET JMD-2 безколлекторний. Регулювання оборотів плавне в діапазоні 50 - 2500 об/хв. Максимальний діаметр свердління JET JMD-2 - 13 мм. Верстат має функцію автоматичного фрезерування, для чого на панелі верстату розміщений монітор.

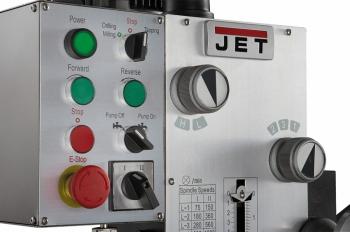

JET JMD-2 оснащений окремою панеллю керування для оптимізації роботи оператора. На ній знаходиться червона кнопка аварійного вимикача, зелена кнопка включення. Якщо вам необхідно збільшити або зменшити обороти шпинделя JET JMD-2, то ви можете скористатися кнопками «+/-». Також на панелі розміщені кнопки управління шпинделем «вправо / вліво». Окремо необхідно зазначити про наявність кнопки для нарізання різьб.

Через центровую вісь верстату JET JMD-2 проходить шомпол, який фіксує інструмент, це дуже важливо для фрезерування.

JET JMD-2 також має ряд додаткових особливостей - поворотну голову. Для того, щоб змінити кут її нахилу, необхідно зняти фіксуючі болти. Поворот голови JET JMD-2 може здійснюватися на 45 ° вліво і 30 ° вправо.

З верстатом JET JMD-2 ми не змінюємо вісь біля столу, а рухаємо до робочого столу колону зі шпиндельною головою завдяки спеціальним направляючим. Колона, після досягнення потрібного відстані, фіксується зажимами. Розмір столу X і Y - 500 х 130 мм, відповідно його хід по осі X 250 мм і Y- 160 мм. Хід фрезерної головки 300 мм.

JET JMD-3Т

Даний верстат призначений для обробки металевих деталей в домашніх умовах і на невеликих виробництвах. JET JMD-3Т прийшов на зміну верстату JET JMD-3. Потужність двигуна верстату 1 кВт. Голова та тумба верстату виконані з сірого чавуну для мінімізації вібрації. JET JMD-3Т має три осі X, Y і Z. Робочий стіл збільшений і становить рекордні 700 х 160 мм. Як особливості потрібно відзначити, що на панелі верстату знаходиться монітор. Він показує швидкість обертання шпинделя, а також глибину опускання пінолі. Діапазон швидкостей, в яких працює верстат - 100-1750 об/хв. Швидкість виставляється кнопками на робочій панелі керування. Також там знаходяться кнопки включення / вимикання, кнопки регулювання швидкості обертання шпинделя, кнопки обертання шпинделя вліво / вправо. Обертання шпинделя вправо / вліво регулюється на важелі управління вильоту пінолі за допомогою спеціальної зеленої кнопки, встановленої в торці ручки. В якості технічної особливості панелі управління JET JMD-3Т необхідно відзначити наявність функції нарізання різьб.

Опускання пінолі JET JMD-3Т має дуже точне регулювання. Вона може здійснюватися в звичайному режимі, глибина руху якої відразу фіксуються на жк-моніторі. При використанні відповідного фіксатора, піноль може рухатися в мікронах. Для цього встановлена ​​відповідна шкала.

Переміщення по осі Z відбувається маховиком, який розташований в бічній частині столу під кутом 45 °. Хід столу по осі X і Y - 490 x 150 мм. Робочий стіл JET JMD-3Т фіксується спеціальними зажимами.

Голова має функцію нахилу 90 ° вліво / 45 ° вправо.

На JET JMD-3Т також розташована виносна панель керування. З її допомогою здійснюється автоматична подача по осі X. Концевики панелі йдуть в комплекті і підключаються до верстату. Стіл при фрезеруванні рекомендується рухати проти обертання шпинделя.

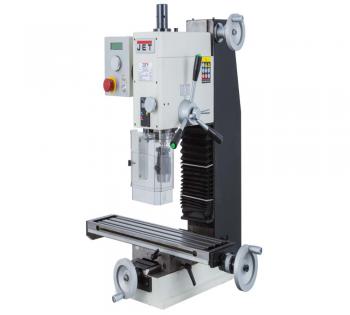

JET JMD-20LA DRO

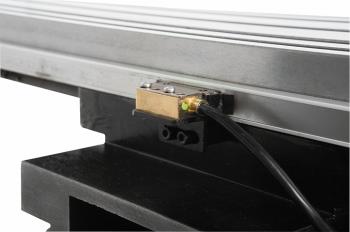

На верстаті JET JMD-20LA DRO встановлена ​​цифрова індикація по трьох осях, що означає абревіатуру «DRO». Використання панелі цифрової індикації DRO дуже зручно, так як показники осей можуть бути обнулені в будь-якій точці.

JET JMD-20LA DRO працює в трьох осях: Х / Y / Z. Максимальний діаметр свердління 20 мм. Конус шпинделя МК-2, піноль шпинделя рухається в діапазоні до 50 мм.

Точність індикації - три цифри після коми, що говорить про дуже високий рівень. JET JMD-20LA DRO виконаний з чавуну, що значно зменшує вібрацію і підвищує точність роботи.

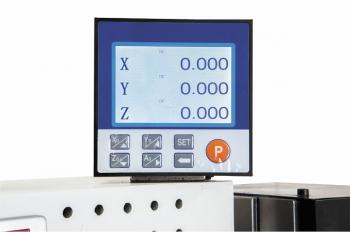

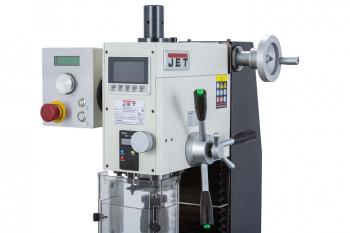

Над піноллю JET JMD-20LA DRO розміщується рідкокристалічний монітор, на якому відображаються швидкість обертання шпинделя і глибина ходу пінолі.

Піноль може подаватись як в звичайному режимі шляхом важеля керування, так і шляхом важеля на панелі керування. В даному випадку, при використанні важеля на панелі, регулювання руху пінолі буде обчислюватися в мікронах.

Верстат JET JMD-20LA DRO обладнаний додатковою контрольною панеллю. На ній знаходиться кнопка аварійного відключення, а також кнопка включення / вимикання. Кнопка регулювання швидкості від 0 до 300 об/хв і від 300 до 1000 об/хв. Також є перемикач з швидкого ходу на повільний.

Установка устаткування на JET JMD-20LA DRO здійснюється наступним чином. У верхній частині верстату знімається кришка шпинделя. Вставляється шомпол в шпиндель, вставляємо цангу в шпиндель. Потім наживляємо на шомпол. Після цього встановлюємо кінцеву фрезу. Затягуємо шомпол і закриваємо захисний екран верстату. Закриваємо кришку шпинделя.

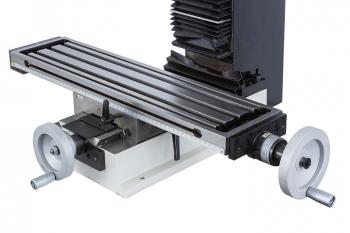

Голова JET JMD-20LA DRO, в разі необхідності, може бути повернута на 90 ˚. Розмір столу по осі Х і Y -700х180 мм. Рух по осі Z - 280 мм.
