Форматно-розкрійні верстати JET

Модель Фото Потужність (кВт) Напруга (В) Діаметр основного / підрізного пилкового диска (мм) Обороти основного / підрізного пилкового диску (об/хв) Хід рухомого столу (каретки) (мм) Розміри робочого столу (мм) Макс. висота розпилу під кутом 90 ° / 45 ° (мм) Кут нахилу пильного диску (°) Ціна (грн.)
JTSS-1600X2 Форматно-розкрійний верстат Jet JTSS-1600X2 5,5 (3,75) 380 305-355 (30)/120 (20) 4000/8000 1600 896х548 мм /63 мм 0-45° 0

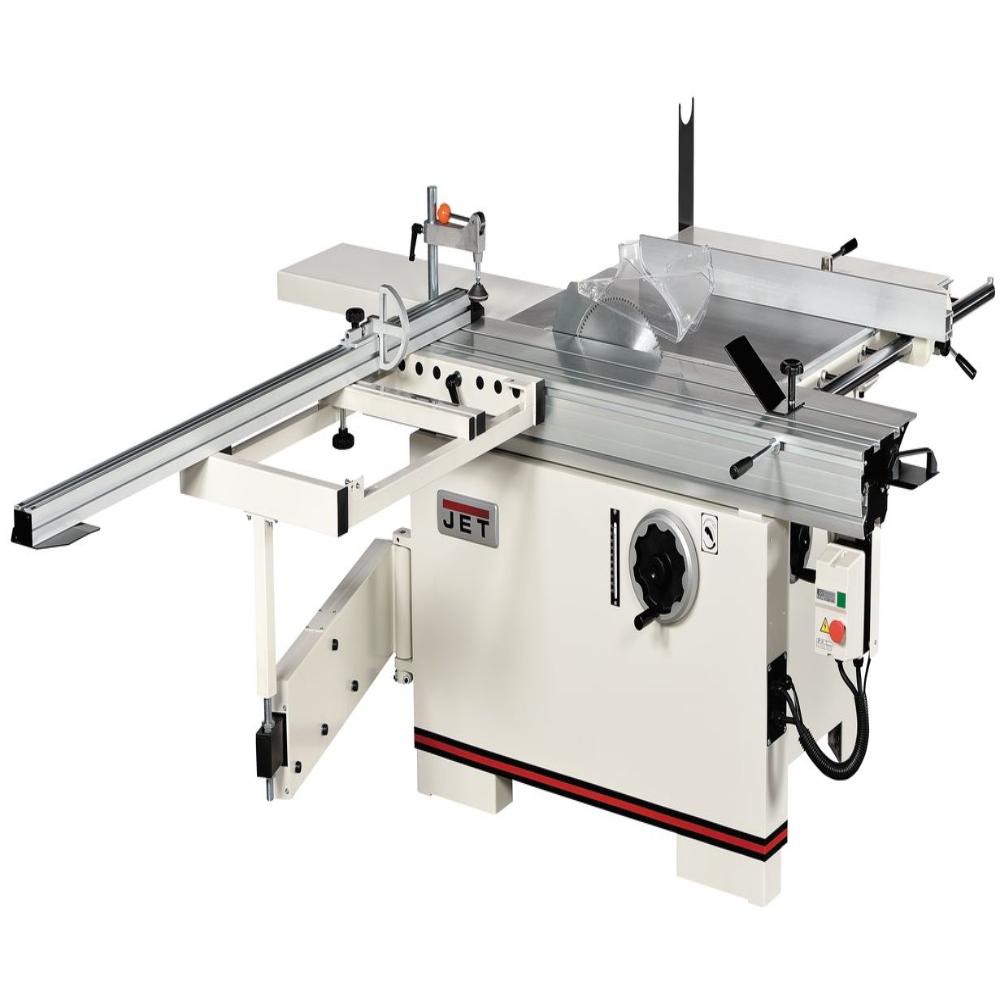

Форматно-розкрійний верстат Jet JTSS-1600X2

Форматно-розкрійний верстат Jet JTSS-1600X2
Арт.: 10000065T

ПРИЙМАЄМО ПЕРЕДЗАМОВЛЕННЯ. ТОВАР ЗНАХОДИТЬСЯ В ДОРОЗІ.



Характеристики
Споживана (вихідна) потужність, кВт 5,5 (3,75)
Частота обертання пильного диска на холостому ході, об/хв 4000
Частота обертання підрізного диска на холостому ході, об/хв  8000
Зовнішній (посадковий) діаметр пильного диска, мм 305-355 (30)
Зовнішній (посадковий) діаметр підрізного диска, мм 120 (20)
Кут нахилу пильного диска 0-45°
Глибина пропилу з диском 305/355 мм, мм 0-90 мм/ 25-115 мм
 Глибина пропила під кутом 45 º, мм 63мм
Розміри робочого столу (ДхШ), мм 896х548 мм
Подовження робочого столу (ДхШ), мм 830х320
Розширення робочого столу праворуч (ДхШ),мм 896х470
Максимальна ширина заготовки при пилянні з паралельним упором праворуч, мм 835
Розміри рухомого столу (ДхШ), мм 1600х315
Розширення рухомого столу (ДхШ), мм 600х900
Максимальна ширина до обмежувача торцевого упору рухомого столу, мм 1860
Хід рухомого столу (каретки), мм 1600
Максимальна довжина розпилу на рухомому столі, мм 1600
Діаметр витяжних штуцерів, мм 60 и 120
Тип верстата Дерево
Напруга, В 380
Країна виробника Тайвань
Довжина, мм 2150
Ширина,мм 2280
Висота, мм 1060
Маса, кг 376
Довжина в упаковці, см 181
Ширина в упаковці, см 109
Висота в упаковці, см 113
Маса в упаковці, кг 492
      JTSS-1600X2 - професійний форматно-розкроювальний верстат

               Ключові особливості конструкції:

 Зручна заміна диска: завдяки механізму блокування валу зміна основного пильного диска займає мінімум часу та зусиль.

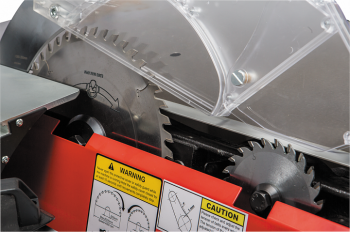

 Надійний привід підрізного диска здійснюється від основного електродвигуна, що спрощує конструкцію та знижує знос вузлів.

 Пильний вузол і стіл відлиті із міцного сірого чавуну, що забезпечує жорсткість та стійкість до вібрацій.

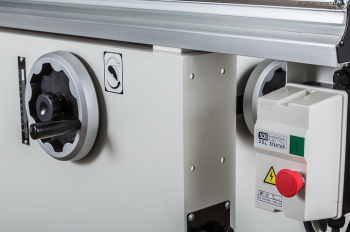

 Плавне регулювання параметрів: глибина та кут нахилу основного пильного диска налаштовуються за допомогою зручних маховиків.

 Регульований нож, що розклинює, дозволяє адаптувати верстат під різні види пилок і матеріалів.

 Регулювання підрізного вузла - просте налаштування положення підрізного диска через маховики.

             Робоча зона та управління:

 Основний чавунний стіл має високу стабільність і служить надійною базою для всіх операцій.

 Подовжувачі та розширювачі виконані зі сталевого листа та можуть бути легко демонтовані за потреби.

 Паралельний упор оснащений ексцентриковим затискачем та тонким підстроюванням, що дозволяє досягати високої точності розпилу.

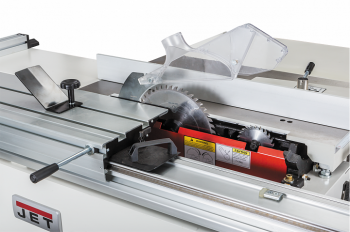

 Рухомий стіл із алюмінієвого профілю оснащений телескопічною опорою та регульованим поперечним упором з лінійкою та відкидним обмежувачем («черевиком»).

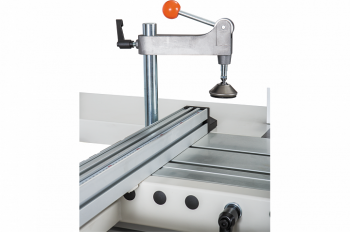

 Ексцентриковий притиск надійно фіксує заготівлі під час переміщення на рухомому столі.

               Призначення та переваги:

 JTSS-1600X2 розроблений для інтенсивної професійної експлуатації у невеликих столярних майстернях та на виробничих ділянках. Незважаючи на компактні розміри, верстат впевнено справляється з великими та важкими дерев'яними заготовками, завдяки масивній конструкції та потужному пиляльному вузлу.

Каретка, що входить до базової комплектації, дозволяє виконувати високоточні розкрої. Напрямні виготовлені зі сталі та розраховані на тривалу безвідмовну роботу. Основний пиляльний диск діаметром 305 мм можна замінити на 355 мм - у цьому випадку глибина пропилу досягне 115 мм. Однак за мінімальної глибини диск повністю не ховається під столом, що варто враховувати при специфічних завданнях.

Паралельний упор, що входить до комплекту, надає розширені можливості точного налаштування положення матеріалу і фіксації, а також може бути адаптований під різні режими різання.
Натисніть для отримання додаткової інформації
JTSS-1600 (220B) Форматно-розкрійний верстат Jet JTSS-1600 (220B) 3.8 220 315(30) / 90(20) 4500/8500 1600 800х385 100/80 0-45 164688

Форматно-розкрійний верстат Jet JTSS-1600 (220B)

Форматно-розкрійний верстат Jet JTSS-1600 (220B)
Арт.: 10000044M
Характеристики
Споживана (вихідна) потужність, кВт 3,5(2,5)
Тип верстата Дерево
Напруга,В 220
Подовження робочого столу (ДхШ), мм 500х310
Розміри рухомого столу (ДхШ), мм 1600х270
Розширення рухомого столу (ДхШ), мм 580х680
Максимальна ширина до обмежувача торцевого упору рухомого столу, мм 2200
Хід рухомого столу (каретки), мм 1600
Максимальна довжина розпилу на рухомому столі, мм 1350
Частота обертання підрізного диска на холостому ході, об/хв 8700
Зовнішній (посадковий) діаметр підрізного диска, мм 90(20)
Розширення робочого столу із чавуну праворуч (ДхШ) 800х440
Додаткове розширення робочого столу зі сталевого листа праворуч (ДхШ) 800х440
Частота обертання пильного диска на холостому ході, об/хв 4700
Зовнішній (посадковий) діаметр пильного диска, мм 315(30)
Кут нахилу пильного диска 0-45º
Максимальна глибина пропила під кутом 0° та 45°, мм 100 и 80 мм
Розміри робочого столу (ДхШ), мм 800х385 мм
Максимальна ширина заготовки при пилянні з паралельним упором праворуч, мм 1220
Діаметр витяжного штуцера, мм 100
Довжина, мм 1600
Ширина,мм 2280
Висота, мм 865
Маса, кг 250
Довжина в упаковці, см 94
Ширина в упаковці, см 80
Висота в упаковці, см 104
Маса в упаковці, кг 300

JET JTSS -1600 призначений для промислового використання і відрізняється високою якістю збірки. Верстат комплектується потужним двигуном в 3,8 кВт, який забезпечує обертання пилкового диску 315 (30) мм зі швидкістю 4500 об/хв та підрізного диску 90 (20) мм зі швидкістю 8500 об/хв. Пильний диск JET JTSS -1600 має регулювання як по нахилу в межах 0-45º, так і глибині пропилу. Таким чином, верстат здійснює пропил заготовки під кутом 90º - 100 мм і 45º -80 мм. Розклинюючий ніж також має регулювання. Робочий стіл JET JTSS -1600 - 800х385 мм, а також бічне розширення столу 800х440 мм виконані з чавунного лиття, що забезпечує точність і стійкість налаштувань. Справа крім чавунного розширення додатково передбачено і сталеве розширення столу таких же розмірів. JET JTSS -1600 має рухливу каретку 1600х270 мм, на якій за допомогою спеціального ексцентрикового затиску надійно кріпиться заготовка. Робочий стіл JET JTSS -1600 обладнаний потужним алюмінієвим паралельним упором, який позбавляє оператора від необхідності наносити розмітку на однотипні заготовки. Для чистоти різу ламінованих покриттів верстат JET JTSS -1600 забезпечений підрізним диском, який має привід від основного двигуна. Хід каретки 1600 мм, така ж максимальна довжина розпилу. Ширина розпилу, яка можлива на верстаті до упору каретки - 2200 мм. Максимальна ширина при пилянні з паралельним упором справа 1220 мм. Відмінною особливістю JET JTSS -1600 є його комплектація. Він забезпечений всіма допоміжними конструкціями, які в інших моделях аналогічних верстатів необхідно докуповувати. Компанія JET докладає до верстату JET JTSS -1600 чавунний розширювач робочого столу, додатковий сталевий розширювач верстату 800 х 440 мм; сталевий подовжувач столу 500 х 310 мм; розширення каретки з телескопічним упором 580х680 мм і безліч іншого допоміжного обладнання. Габарити верстату 1600 х 2280 х 865 мм, вага 265 кг. Підключення аспірації проводиться через патрубок діаметром 100 мм.

Натисніть для отримання додаткової інформації

Особливості експлуатації форматно-розкрійних верстатів JET

Форматно-розкрійні верстати призначені для розпилювання заготовок великого розміру. Відмінною технічною особливістю верстатів даного класу є наявність великого рухомого столу - каретки, за допомогою якої здійснюється рух і розпил заготовки. У лінійку форматно-розкрійних верстатів компанії JET входять JTSS-1600, JTSS-1700, JTSS-3200TXPRO і JTSS-3200X.

JET JTSS-1600

Цей верстат призначений для промислового використання та відрізняється високою якістю збірки і використаних матеріалів. Робочий стіл JET JTSS-1600, а також бічне розширення столу верстату виконані з чавунного лиття, що забезпечує точність і стійкість налаштувань.

JET JTSS -1600 має рухливу каретку, на якій за допомогою спеціального ексцентрикового затиску надійно кріпиться заготовка. Робочий стіл також обладнаний потужним алюмінієвим паралельним упором, який позбавляє оператора від необхідності наносити розмітку на однотипні заготовки.

Для чистоти різу ламінованих покриттів верстат JET JTSS -1600 забезпечений підрізним диском, який має привід від основного двигуна.

Хід каретки 1600 мм.

Відмінною особливістю JET JTSS -1600 є його комплектація. Він забезпечений всіма допоміжними конструкціями, які в інших моделях аналогічних верстатів необхідно купувати окремо. Компанія JET докладає до верстату чавунний розширювач робочого столу, додатковий сталевий розширювач верстату, сталевий подовжувач верстату, розширення каретки з телескопічним упором і безліч іншого допоміжного обладнання, яке значно розширює функціонал верстату.

JET JTSS-3200X

Цей верстат забезпечить якісний розпил ДСП і МДВ, а також легко впорається з пиломатеріалом, клеєними щитами та іншими виробами з пластика. Дані можливості верстату є наслідком високоякісних матеріалів, що застосовуються при його виробництві. Пільний вузол оснащений основним і підрізним пильним диском. На JET JTSS-3200X встановлений один з найпотужніших двигунів в лінійці розкроювальних верстатів в 5,4 кВт. Після установки верстату на місце, де він буде експлуатуватися, необхідно відкрити задню кришку на корпусі та видалити транспортну пластинку. Дуже важлива умова для нормальної роботи форматно-розкрійних верстатів - це установка обладнання на максимально рівну поверхню. Мінімальний майданчик для роботи на верстаті JET JTSS-3200X становить 7 м в довжину і 5 м поперек каретки. Основний робочий стіл розміром 840х550 мм виготовлений з чавуну. До столу JET JTSS-3200X кріпиться розширення столу праворуч і подовження столу. У столі розміщені спеціальні отвори для регулювання підрізного диску. До робочого столу і розширення столу JET JTSS-3200X кріпиться спеціальна направляюча, по якій рухається масивний паралельний упор з ексцентриковим затискачем. При необхідності встановлення більш точних параметрів розпилу, упор підлаштовується рукояткою. Велика ручка на корпусі упору JET JTSS-3200X служить для швидкого перевстановлення алюмінієвої його частини.

Каретка верстату JET JTSS-3200X довжиною 3000х360 мм складається з двох частин. Нижня частина каретки кріпиться до верстата в трьох місцях, верхня рухається на спеціально передбачених кульках, розташованих в рухомий системі по 8 кульок з кожного боку.

Додатковою особливістю JET JTSS-3200X також є наявність підтискної планки у верхній частині каретки, яка дозволяє з часом, при виникненні люфту ходу каретки, усунути його без заміни деталей ще на кілька років. При необхідності, каретку JET JTSS-3200X можна точно виставити паралельно пильному диску за допомогою двох регулювальних гвинтів з обох сторін на станині верстату. Металева конструкція розширення встановлюється в будь-якому місці на бічній стінці каретки і підтримується регульованою висувною опорою з телескопічною ногою. Упор з притиском заготовки та додаткової висувної частини JET JTSS-3200X збільшить ширину розпилу деталей.

Перпендикулярність пилкового диска до столу перевіряється кутником з високим класом точності. Намагайтеся використовувати для роботи на верстаті JET JTSS-3200X пильний диск високої якості. Для розпилу пиломатеріалів, клеєних щитів можна використовувати пильний диск, який йде в комплектації. Диск змінюється легко. Необхідно пам'ятати, що гайка, що притягає шайбу з пильним диском до осі, має ліву різьбу. Не забувайте закривати кришку нижнього кожуха після заміни диска JET JTSS-3200X, інакше електродвигун не буде вмикатись. Для розпилювання листів ДСП або МДФ використовують різні підрізні диски з посадковим діаметром 20 мм і зовнішнім 80-100 мм.

Перед початком регулювання підрізного диску JET JTSS-3200X обов'язково звільніть гвинт в столі. Після установки підрізного диску обов'язково закрутіть гвинт. Пільний вузол кріпиться до чавунного столу. Підрізний диск обертається плоским ременем від осі основного пилкового диска. Плоский ремінь при роботі верстата повний робочий день служить в середньому 10-12 місяців. Періодично, відкривши задню кришку корпусу верстату JET JTSS-3200X, очищуйте деталі всередині корпусу, особливо ретельно - гвинт нахилу пильного вузла і обмежуючу його хід гайку.
