Токарні верстати по металу JET

Модель

Фото

Потужність (кВт)

Напруга (В)

Частота обертання шпинделя (об/хв)

Відстань між центрами (мм)

Діаметр обточування над станиною (мм)

Діаметр обточування над супортом (мм)

Хід поперечного / верхнього супорту (мм)

Отвір шпинделя (мм)

Ціна (грн.)

BD-3

0.26

220

100-3800

150

100

50 / -

28199

Токарний верстат Jet BD-3

Арт.: 50000080M

28199 грн. Покласти у кошик

**Характеристики**
Діаметр обточування над поперечним супортом, мм	54
Частота обертання шпинделя, об/хв	100-3800
Кількість швидкостей шпинделя	бесступенчато
Конус шпинделя	M14x1
Приєднання шпинделя	D1-8 (DIN 55029)
Діаметр прохідного отвору шпинделя, мм	10
Макс. розмір різця, мм	8х8
Хід поперечного супорта, мм	50
Піноль задньої бабки	M14x1
Хід пінолі задньої бабки, мм	23
Пготужність, кВт (S6 40%)	0,26
Тип двигуна	Колекторний
Маса, кг	13
Довжина в упаковці, см	52
Ширина в упаковці, см	40
Висота в упаковці, см	31
Маса в упаковці, кг	17
Діаметр обробки над станиною, мм	100
Відстань між центрами, мм	150
Потужність двигуна, кВт	0,15
Тип верстата	Металл
Напруга,В	220
Довжина,мм	440
Ширина,мм	270
Висота,мм	210

Особенности:

- Предназначена для индивидуального использования.

- Массивная чугунная станина обеспечивает работу без вибрации.

- Закаленные и шлифованные направляющие.

- Плавная регулировка частоты вращения шпинделя.

- Возможность регулировки направляющих зазоров с помощью клиновых планок.

- Защитный патронный экран с конечным выключателем для обеспечения безопасности.

- Обрезиненные опоры предотвращают скольжение.

- Возможность установки небольшой автоматической посадки и верхнего подвижного суппорта.

- Электронная защита двигателя от заклинивания.

- Аналог модели С-95.

JET BD-3 - найкомпактніший верстат в лінійці токарних верстатів JET. Потужність обладнання 260 Вт, вихідна 150 Вт. Відстань між центрами 150 мм. Над станиною може оброблятися деталь діаметром до 100 мм. Хід поперечної подачі JET BD-3 - 50 мм, пінолі задньої бабки 23 мм. Обороти JET BD-3 від 100 до 3800 об/хв регулюються плавним обертанням ручки потенціометру. Шпиндель верстату JET BD-3 порожнистий з отвором 10 мм. Патрон на шпинделі кріпиться на різьбі М14 крок 1. Така ж різьба на пінолі задньої бабки. Тримач різця 8х8 мм. В якості опції на верстат може встановлюватися поздовжня автоматичні подача. Двигун JET BD-3 колекторний, на якому розташовані постійні магніти. Верстат JET BD-3 обладнаний підсвічуванням робочої зони. Патрон має захисний екран з оргскла, який призначений для захисту оператора. Крім того, верстат не запуститься, якщо захисний екран не опущений. Габарити моделі 440 х 270 х 210 мм, вага 13 кг.

Комплектація:

- Однопозиційний різцетримач

- 3-х кулачковий патрон Ø50 мм

- Центр, що не обертається

- Захисний екран патрона

- Задня захисна стінка

- Гумові опори для встановлення верстата

- Набір інструментів для обслуговування верстата

- Посібник з експлуатації

Натисніть для отримання додаткової інформації

BD-7

0.59

220

100 - 1200 / 300 - 3000

350

180

110

65 / 50

48799

Токарний верстат Jet BD-7

Арт.: 50000900M

48799 грн. Покласти у кошик

**Характеристики**
Діаметр обточування над знімним містком, gap, мм	110
Частота обертання шпинделя, об/хв	100-1200,300-3000
Кількість швидкостей шпинделя	безступінчасто
Конус шпинделя	МК-3
Діаметр прохідного отвору шпинделя, мм	20
Діапазон поздовжньої подачі, мм/про	0,09
Кількість подовжніх подач	1
Діапазон метричного різьблення, мм	0,4-2
Кількість метричних різьблень	10
Крок ходового гвинта, мм Tr 15x1	Tr 15x1
Макс. розмір резца, мм	8х8
Хід поперечного супорта, мм	65
Хід верхнього супорта, мм	55
Піноль задньої бабки	МК-2 короткий
Хід пінолі задньої бабки, мм	40
Діаметр піноли, мм	22
Відстань між напрямними, мм	82
Потужність, кВт (S6 40%)	0,59
Тип двигуна	Колекторный
Діаметр обробки над станіной,мм	180
Відстань між центрами, мм	350
Потужність двигуна, кВт	0,37
Тип верстата	Метал
Напруга,В	220
Довжина,мм	870
Щирина,мм	300
Висота,мм	290
Маса,кг	44
Довжина в упакоці,см	83
Ширина в упаковці,см	36
Висота в упаковці,см	38
Маса в упаковці,кг	47

Особливості:

- Призначений для персонального використання

- Посилена чавунна станина забезпечує стійкість та виключає вібрацію в процесі роботи.

- Відшліфовані напрямні гарантують плавність переміщень.

- Безступінчасте регулювання швидкості обертання шпинделя

- Вбудований цифровий дисплей відображає поточну частоту обертів.

- Точне регулювання напрямних за допомогою клиноподібних притискних планок

- Захисний кожух патрона оснащений кінцевим вимикачем безпеки.

- Антивібраційні ніжки з гумовим покриттям запобігають ковзанню.

- Можливість встановлення двовісної цифрової індикації з точністю 0,005 мм та допуском ±1 розряд.

- Функція нарізування лівого різьблення

Настільний токарний верстат по металу JET BD-7 призначений для домашнього індивідуального використання. Над станиною можна обточувати деталь діаметром до 180 мм, над супортом 110 мм. Між центрами JET BD-7 відстань 350 мм. Верстат відрізняється наявністю плавного регулювання швидкості обертання шпинделя в діапазонах 100 - 1200 об/хв і 300 - 3000 об/хв з функцією реверсу. Для оптимізації регулювання швидкості вона відображається на цифровому дисплеї JET BD-7. Устаткування має можливість нарізання метричних та дюймових різьб за допомогою змінних шестерень. На моделі присутнє плавне регулювання швидкості подачі та великий вибір додаткових опцій. JET BD-7 працює від мережі, споживана потужність 0,59 кВт, вихідна 0,37 кВт. Шпиндель верстату має отвір 20 мм, його конус МК-3. Для обробки заготовки на верстат встановлюється інструмент з хвостовиком 8 х 8 мм, поздовжня подача 0,09 мм / об. Хід поперечного супорта 65 мм, верхнього 50 мм. Піноль задньої бабки JET BD-7 має конус MК-2, її хід 40 мм. Патрон верстату захищений прозорим кожухом, який блокує роботу обладнання у відкритому положенні. Габарити моделі 870 х 300 х 290 мм, вага 44 кг.

Комплектація:

- Трикулачковий патрон Ø80 мм

- Набір змінних шестерень для нарізування різьблення

- 4-х позиційний різцетримач

- Центр МК-2, що не обертається.

- Регулятор частоти обертання із цифровою індикацією

- Захисний екран патрона

- Задня захисна стінка

- Піддон для збору стружки

- Масляний шприц

- Ключ для 3х кулачкового патрона

- Набір інструментів для обслуговування верстата

- Посібник з експлуатації

Натисніть для отримання додаткової інформації

BD-X7

0.75

220

0 - 2500

370

180

110

65 / 55

61899

Токарний верстат Jet BD-X7

Арт.: 50000900MX

61899 грн. Покласти у кошик

**Характеристики**
Діаметр обточування над знімним містком, gap, мм	110
Частота обертання шпинделя, об/хв	100-2500
Кількість швидкостей шпинделя	безступінчасто
Конус шпинделя	МК-3
Діаметр прохідного отвору шпинделя, мм	20
Діапазон поздовжньої подачі, мм/про	0,09
Кількість подовжніх подач	1
Діапазон метричного різьблення, мм	0,4-2
Кількість метричних різьблень	10
Крок ходового гвинта, мм Tr 15x1	Tr 15x1
Макс. розмір резца, мм	8х8
Хід поперечного супорта, мм	65
Хід верхнього супорта, мм	50
Піноль задньої бабки	МК-2 короткий
Хід пінолі задньої бабки, мм	40
Діаметр піноли, мм	22
Відстань між напрямними, мм	82
Потужність, кВт (S6 40%)	0,75
Тип двигуна	Безколекторный
Діаметр обробки над станіной,мм	180
Відстань між центрами, мм	370
Потужність двигуна, кВт	0,5
Тип верстата	Метал
Напруга,В	220
Аналог в карточці товару	216
Аксесуари (прив'язка до розділу)	209
Довжина,мм	720
Щирина,мм	300
Висота,мм	290
Маса,кг	50
Довжина в упакоці,см	85
Ширина в упаковці,см	35
Висота в упаковці,см	30
Маса в упаковці,кг	55

Особливості:

- Розроблений для індивідуального-домашнього використання.

- Міцна чавунна станина забезпечує стабільну роботу без вібрацій.

- Шліфовані напрямні для плавного переміщення.

- Регулює швидкість обертання шпинделя з плавною зміною частоти.

- Налаштування зазорів напрямних за допомогою клинових планок.

- Захисний екран патрона із вбудованим кінцевим вимикачем.

- Гумові вібро-опори запобігають ковзанню верстата.

- Безколекторний двигун високої потужності.

Індикація частоти обертання шпинделя (стандарт у BD-7) на верстат BD-X7 поставляється як додаткова опція (артикул 10030), монтується на кришці передної бабки та підключається в спеціальний роз'єм. На JET BD-X7 встановлений безколлекторний асинхронний двигун, потужністю 0,75 кВт (BD-7 обладнаний колекторним двигуном). Максимальний діаметр обробки над станиною 180 мм, над супортом 110 мм. Відстань між центрами 370 мм. Також на JET BD-X7 є прохідний отвір шпинделя, вон дорівнює 20 мм. Конус шпинделя МК-3. Конус пінолі задньої бабки МК-2, при цьому її максимальний хід 40 мм. JET BD-X7 встановлений на чавунну станину, вона загартована та відшліфована. Модель обладнана плавним регулюванням швидкості від 100 до 2500 об/хв (BD-7 швидкість регулюється в двох діапазонах). Також є реверс, який можна перемикати, а вибір нарізання різьби вправо або вліво перемикається важелем на задній панелі верстату. Модель JET BD-X7 обладнана захисним екраном. На ньому є кінцевий вимикач, який не включить станок, поки ви не опустіте захист. На JET BD-X7 встановлений чотирьохпозиційний резцетримач, який може обертатися. Хвостовик інструменту 8 х 8 мм. JET BD-X7 обладнаний автоматичною подачею при точінні, вона дорівнює 0,09 мм на один оборот, а також є десять настроюються метричних резьб. Поперечний супорт рухається в діапазоні до 65 мм, верхній - до 55 мм. Шестерні даного верстату виконані з пластику. Але це не повинно вас бентежити. На шестернях JET BD-X7 знаходиться абревіатура РОМ - це говорить про те, що це не простий пластик, а полиформальдегід або «пластикова сталь». Даний матеріал використовується для виготовлення шестерень, вкладишів підшипників, характеризується високою стабільністю та зберігає жорсткість і міцність навіть при температурі 120 градусів. Ціна поділки ноніуса JET BD-X7 - 0,02 мм. На ручках встановлені противаги - як би ви їх не поставили, вони ніколи не впадуть в зворотну сторону. Також передбачено переміщення задньої бабки. Вона переміщується по напрямних після відкручування гвинта. На JET BD-X7 передбачений фіксатор пінолі. Верстат має захист ходового гвинта, стружка туди потрапляти не буде. Габарити моделі 720 х 300 х 290 мм, вага 50 кг.

Комплектація:

- Трикулачковий патрон Ø80 мм

- Набір змінних шестерень для нарізування різьблення

- 4-х позиційний різцетримач

- Центр МК-2, що не обертається.

- Захисний екран патрона

- Задня захисна стінка

- Піддон для збору стружки

- Масляний шприц

- Ключ для 3х кулачкового патрона

- Набір інструментів для обслуговування верстата

- Посібник з експлуатації

Натисніть для отримання додаткової інформації

BD-7VS

0.6

220

50-1250 / 100-2500

300

180

110

85 / 75

21 (проходное)

64099

Токарний верстат Jet BD-7VS

Арт.: 50000910M

64099 грн. Покласти у кошик

**Характеристики**
Діаметр обточування над знімним містком, gap, мм	110
Частота обертання шпинделя, об/хв	50-2500
Кількість швидкостей шпинделя	безступінчасто
Конус шпинделя	МК-3
Діаметр прохідного отвору шпинделя, мм	21
Діапазон поздовжньої подачі, мм/про	0,1,02
Кількість подовжніх подач	2
Діапазон метричного різьблення, мм	0,25-3,0
Кількість метричних різьблень	14
Крок ходового гвинта, мм Tr 15x1	Tr 16x2
Макс. розмір резца, мм	10х10
Хід поперечного супорта, мм	85
Хід верхнього супорта, мм	75
Піноль задньої бабки	МК-2
Хід пінолі задньої бабки, мм	50
Діаметр піноли задньої бабки, мм	25
Відстань між напрямними, мм	100
Потужність, кВт (S6 40%)	1
Діаметр обробки над станіной,мм	180
Відстань між центрами, мм	300
Потужність двигуна, кВт	0,6
Тип верстата	Метал
Напруга,В	220
Аналог в карточці товару	50000911M
Довжина,мм	740
Щирина,мм	390
Висота,мм	310
Маса,кг	55
Довжина в упакоці,см	76
Ширина в упаковці,см	50
Висота в упаковці,см	48
Маса в упаковці,кг	68

Особливості:

- Праве та ліве обертання шпинделя.

- Плавне регулювання обертів у двох частинах.

- Можливість нарізки дюймового та метричного різьблення.

- Загартова та відшліфована чавунна станина.

- Швидка фіксація задньої бабки.

- Юстування задньої бабки для обробки конусів.

- Автоматична подача під час токарної обробки.

- Металеві передачі в гітарі зубчастих коліс.

- Цифрова індикація швидкості обертання шпинделя.

Компактний верстат для точної обробки металу на якому також можна нарізати як метричну так і дюймову різьбу. Просто дістаньте його, зніміть консерваційне мастило, перевірте вузли та деталі (при транспортуванні можуть послабитись), перевірте комплектацію, змастіть верстат – і він готовий до роботи. У комплекті з верстатом йде 100 міліметровий трикулачковий патрон і запасний набір зворотніх кулачків.

Інструменти для обслуговування лежать у спеціальному ящику, включаючи змінні металеві шестерні для гітари та маслянку із зручним носиком для змащування вузлів. Також в комплектацію верстата входять два неповоротні центри з конусами МК2 для задньої бабки і МК3 для установки в конус шпинделя. Хід пінолі задньої бабки 50 мм, а її діаметр 25 мм. Ціна поділки ноніуса задньої бабки – 0,05 мм. Задня бабка має юстування на +/- 10 мм, для проточування конусів.

Потужність колекторного двигуна цього верстата досягає 600 Вт. Можливість плавного регулювання швидкості обертання шпинделя у двох діапазонах від 50 до 1250 і від 50 до 2500 обертів на хвилину, праве та ліве обертання шпинделя та цифрова індикація обертів надають широкі можливості для різних видів обробки. Станина верстата з чавуну, гартована і добре відшліфована.

Цей настільний токарний верстат, позначений як BD-7VS, призначений для ефективної обробки сталі та кольорових металів. З його максимальним діаметром обробки над станиною 180 мм і максимальною відстанню між центрами 300 мм, а також максимальним діаметром обточки над супортом 110 мм, він забезпечує широкий діапазон можливостей. У чотирипозиційний різцетримач можна встановити різці із квадратом 10x10 мм.

Оснащений автоматичними поздовжніми подачами, верстат дозволяє точити в автоматичному режимі з переміщенням супорта 0,1 мм на оберт шпинделя і 0,2 мм на один оберт шпинделя. Ці подачі регулюються за допомогою гітар подач, аналогічно регулюється гітара і для нарізання різьби.

Здатність верстата нарізати 14 метричних різьб з кроком 0,25 – 3 мм між витками та 12 дюймових з кроком від 8 до 4 ниток на один дюйм додає гнучкості у використанні. Нарізає різьбу він тільки ліву. Включення подачі для нарізання різьби здійснюється за допомогою зручної рукоятки на супорті, затисканням маткової гайки на валу, так само відбувається включення автоматичної подачі при проточці.

З урахуванням його характеристик, верстат BD-7VS ідеально підходить для дрібносерійного виробництва, а також для тих, хто віддає перевагу ручній праці в домашніх умовах, в гаражі або на присадибній ділянці. BD-7VS зібраний у Китаї, має вагу 55 кг та розміри – 740x390x310 мм.

Комплектація:

- Центр МК-3, що не обертається.

- Центр МК-2, що не обертається.

- 3-x кулачковий патрон 100 мм із зворотними кулачками

- Захисна кришка патрона з кінцевим вимикачем

- 4-х позиційний різцетримач

- Піддон для збору стружки

- Змінні металеві шестерні 33/35/40/42/50/52/60T

- Масляний шприц

- Ключ для 3-х кулачкового патрона

- Набір інструментів для обслуговування верстата

- Посібник з експлуатації

- Дисплей цифрової індикації частоти обертання шпинделя

- Задня захисна стінка

Натисніть для отримання додаткової інформації

BD-8VS

1.0

220

50 - 2500

400

210

135

100 / 75

21 (проходное)

85909

Токарний верстат Jet BD-8VS

Арт.: 50000911ME

85909 грн. Покласти у кошик

**Характеристики**
Діаметр обточування над знімним містком, gap, мм	135
Частота обертання шпинделя, об/хв	50-2500
Кількість швидкостей шпинделя	безступінчасто
Конус шпинделя	МК-3
Діаметр прохідного отвору шпинделя, мм	21
Діапазон поздовжньої подачі, мм/про	0,1,02
Кількість подовжніх подач	2
Діапазон метричного різьблення, мм	0,25-3,0
Кількість метричних різьблень	14
Крок ходового гвинта, мм Tr 15x1	Tr 16x2
Макс. розмір резца, мм	10х10
Хід поперечного супорта, мм	100
Хід верхнього супорта, мм	75
Піноль задньої бабки	МК-2
Хід пінолі задньої бабки, мм	50
Діаметр піноли , мм	25
Відстань між напрямними, мм	100
Потужність, кВт (S6 40%)	1
Тип двигуна	Колекторний
Діаметр обробки над станіной,мм	210
Відстань між центрами, мм	400
Потужність двигуна, кВт	0,6
Тип верстата	Метал
Напруга,В	220
Довжина,мм	890
Щирина,мм	390
Висота,мм	310
Маса,кг	75
Довжина в упакоці,см	91
Ширина в упаковці,см	50
Висота в упаковці,см	44
Маса в упаковці,кг	85

Особливості:

- Праве та ліве обертання шпинделя.

- Плавне регулювання швидкості у двох діапазонах.

- Можливість нарізки дюймового та метричного різьблення.

- Загартована та відшліфована чавунна станина.

- Швидка фіксація задньої бабки.

- Юстування задньої бабки для обробки конусів.

- Автоматична подача під час токарної обробки.

- Металеві передач в гітарі зубчастих коліс.

- Цифрова індикація швидкості обертання шпинделя.

Компанія JET пропонує відмінний настільний токарний верстат JET BD-8VS. Верстат комплектується колекторним двигуном в 1 кВт (0,6 кВт), який обертає шпиндель МК-3 в діапазоні двох режимів швидкостей від 50 до 2500 об/хв. Для установки необхідної швидкості необхідно поставити в потрібну позицію один з натяжних ременів на шківах (від 50 до 1250 і від 100 до 2500 об/хв). Швидкість JET BD-8VS регулюється шляхом електронної системи, яка розташована на панелі керування. Також ви можете на спеціальному моніторі безпосередньо спостерігати та регулювати показники самої швидкості. Шпиндель JET BD-8VS може здійснювати обертання як вліво, так і вправо, для чого передбачена спеціальна рукоять. Токарний верстат JET BD-8VS комплектується трьохкулачковим патроном (із зворотними кулачками) та 4-х позиційним різцетримачем. Патрон закривається спеціальним кожухом, який блокує мимовільне спрацьовування двигуна. На токарному верстаті JET BD-8VS можна обробляти заготовки діаметром 210 мм над станиною та 135 над супортом. Відстань між центрами 400 мм. Відповідно хід пінолі задньої бабки 50 мм, її діаметр 25 мм, конус МК-2. Відстань між направляючими 100 мм. Піноль задньої бабки може зміщуватися щодо центрів на +/- 10 мм. Супорт на токарному верстаті JET BD-8VS також має відкидний захист. Різцетримач може працювати з різцем 10 x 10 мм, фіксується спеціальними гвинтами. На верстаті різцетримач може провертатися на 90 градусів в обидві сторони для проточки малих конусів. Токарний верстат JET BD-8VS забезпечує можливість нарізки 14 метричних та 12 дюймових різьб, обладнаний можливістю автоподачі при нарізанні різьби. Кількість поздовжніх подач 2. При цьому хід поперечного супорту 100 мм, а верхнього 75 мм. Як нарізання різьби, так і автоматична подача регулюються спеціальним важелем. На панелі керування верстату JET BD-8VS знаходиться відповідні показники при виставленні параметрів тієї чи іншої шкали. Для зміни кроку різьблення набирається гітара з шестерень, які всі металеві та зносостійкі. Комплектація верстату дуже багата, передбачає набори всіх шестерень, ключі для обслуговування обладнання, піддон та захист. Вага верстату без упаковки 75 кг.

Комплектація:

- Центр МК-3, що не обертається.

- Центр МК-2, що не обертається.

- 3-x кулачковий патрон 100 мм із зворотними кулачками

- Захисна кришка патрона з кінцевим вимикачем

- 4-х позиційний різцетримач

- Піддон для збору стружки

- Змінні металеві шестерні 30/35/40/42/50/52/60/66T

- Масляний шприц

- Ключ для 3-х кулачкового патрона

- Набір інструментів для обслуговування верстата

- Посібник з експлуатації

- Дисплей цифрової індикації частоти обертання шпинделя

- Задня захисна стінка

Натисніть для отримання додаткової інформації

BD-920W

0.98

220

110 - 1700

500

220

135

124 / 45

20 (проходное)

99057

Токарний верстат Jet BD-920W

Арт.: 321373M

99057 грн. Покласти у кошик

**Характеристики**
Діаметр обточування над знімним містком, gap, мм	135
Частота обертання шпинделя, об/хв	110-1700
Кількість швидкостей шпинделя	6
Конус шпинделя	МК-3
Діаметр прохідного отвору шпинделя, мм	20
Діапазон поздовжньої подачі, мм/про	0,03-0,2
Кількість подовжніх подач	11
Діапазон метричного різьблення, мм	0,12-3,5
Кількість метричних різьблень	18
Дюймове різьблення, TPI	8-60
Кількість дюймових різьблень	30
Крок ходового гвинта, мм Tr 15x1	Tr 15x1
Макс. розмір резца, мм	12х12
Хід поперечного супорта, мм	125
Хід верхнього супорта, мм	45
Піноль задньої бабки	МК-2
Хід пінолі задньої бабки, мм	40
Діаметр піноли , мм	26
Діапазон нерухомого люнета, мм	9,5-190
Діапазон рухомого люнета, мм	12-90
Відстань між напрямними, мм	115
Потужність, кВт (S6 40%)	0,98
Тип двигуна	Асинхроний
Діаметр обробки над станіной,мм	220
Відстань між центрами, мм	500
Потужність двигуна, кВт	0,55
Тип верстата	Метал
Напруга,В	220
Аналог в карточці товару	50000911M
Довжина,мм	940
Щирина,мм	510
Висота,мм	500
Маса,кг	110
Довжина в упакоці,см	106
Ширина в упаковці,см	56
Висота в упаковці,см	56
Маса в упаковці,кг	130

Особливості:

- Загартовані та відшліфовані напрямні станини.

- Механізм швидкого перемикання швидкості подачі.

- Конічні роликові підшипники шпинделя.

- Ціна поділу ноніуса поперечного супорта - 0,05 мм.

- Регульована задня бабка для обробки конусів.

- Ремінна передача із системою швидкої зміни частоти обертання шпинделя.

- Реверсивне обертання шпинделя.

- Регулювання зазорів напрямних за допомогою клинових планок.

JET BD-920W оптимальний верстат для домашнього використання. Відстань між центрами 500 мм. Максимальний діаметр обробки над станиною 220 мм, над супортом 135 мм. На JET BD-920W прохідний отвір шпинделя дорівнює 20 мм. Конус шпинделя МК-3. Конус пінолі задньої бабки МК-2, при цьому її максимальний хід 40 мм. JET BD-920W має чавунну станину. Модель обладнана плавним регулюванням швидкості шпинделя від 110 до 1700 об/хв. Поперечний супорт рухається в діапазоні до 124 мм, верхній - до 45 мм. Хвостовик інструменту 12 х 12 мм. Хід рухомого люнета 19-20 мм, нерухомого 9,5 - 190 мм. JET BD-920W комплектується трьохкулачковим патроном, який закривається спеціально передбаченим прозорим захисним кожухом з оргскла. На панелі керування знаходяться кнопки вмикання / вимикання двигуна, перемикач швидкості подачі, важіль обертання патрону вправо / вліво. На панелі JET BD-920W також розміщена таблиця настройки гітари верстата із зазначенням розмірів шестерень, необхідних для зміни швидкості і кроку подачі різьблення. Верстат має автоподачу для поздовжнього точіння та нарізання різьб 0,02 - 0,5 мм/об. Важіль гайки ходового гвинта може встановлюватися під кутом, що дасть можливість виточувати конуси. JET BD-920W - це класичний верстат із ручною подачею. Щоб змінити швидкість подачі на JET BD-920W, необхідно відкрити захисний кожух з шестернями. Послабити натяг ременя шляхом підняття важеля натягу вгору. Встановити ремінь відповідно до схеми положення ременя та в залежності від числа обертів. Потім натягнути ремінь шляхом руху важеля вниз. Після цього необхідно вибрати напрямок рух шпинделя JET BD-920W за допомогою перемикача. Габарити моделі 940 х 510 х 500 мм, вага 110 кг.

Комплектація:

- 3-х кулачковий патрон Ø100 мм

- 4-х кулачкова планшайба Ø190 мм

- Планшайба Ø190 мм

- 4-х позиційний різцетримач із фіксатором

- Однопозиційний різцетримач

- Рухливий та нерухомий люнети

- Комплект змінних шестерень

- Упорні центри МК-2 і МК-3, що не обертаються.

- Покажчик різьблення

- Комплект зворотних кулачків

- Задня стінка

Натисніть для отримання додаткової інформації

BD-10VS

1.5

220

50 - 2500

500

250

140

100 / 75

26 (проходное)

109899

Токарний верстат Jet BD-10VS

Арт.: 50000912M

109899 грн. Покласти у кошик

Особливості

- Масивна чавунна конструкція з високою точністю роботи

- Двигун з плавним регулюванням оборотів та реверсом

- Зручна задня бабця зі швидким затискачем та можливістю зміщення

- Функціональний супорт з автоматичною подачею

- Можливість нарізування метричного, дюймового та лівого різьблення

- Поворотний різцетримач з фіксацією кількох різців

- Надійна система захисту з кінцевими вимикачами

Настільний токарний верстат JET BD-10VS призначений для точної обробки металевих та пластикових заготовок. Масивна чавунна база забезпечує стабільність та мінімізацію вібрацій. Верстат оснащений сучасним двигуном з плавним регулюванням, реверсом та зручною системою роботи зі шпинделем.

Функціональний супорт дозволяє виконувати автоматичну подачу та нарізування різьблення різних типів. Задня бабка зі швидким затискачем та можливістю усунення розширює можливості обробки. Різцеутримувач на кілька різців та висока ергономіка управління роблять модель зручною для майстерень та навчальних центрів. Система безпеки запобігає запуску при відкритих кожухах, забезпечуючи захищену роботу.

Комплектація

Трикулачковий патрон

Комплект шестерень для подачі та різьблення

Різцеутримувач на кілька різців

Захисні кожухи з кінцевими вимикачами

Інструменти для обслуговування

Натисніть для отримання додаткової інформації

BD-11G

1.5

220

150 - 2000

700

280

170

145 / 60

26 (проходное)

148099

Токарний верстат Jet BD-11G

Арт.: 50000915M

148099 грн. Покласти у кошик

**Характеристики**
Діаметр обточування над знімним містком, gap, мм	170
Частота обертання шпинделя, об/хв	15-2000
Кількість швидкостей шпинделя	6
Конус шпинделя	МК-4
Діаметр прохідного отвору шпинделя, мм	26
Діапазон поздовжньої подачі, мм/про	0,07-04
Кількість подовжніх подач	6
Діапазон метричного різьблення, мм	0,2-3,5
Кількість метричних різьблень	21
Дюймове різьблення, TPI	8-56
Кількість дюймових різьблень	21
Крок ходового гвинта, мм Tr 15x1	Tr 20x3
Макс. розмір резца, мм	12х12
Хід поперечного супорта, мм	145
Хід верхнього супорта, мм	60
Піноль задньої бабки	МК-2
Хід пінолі задньої бабки, мм	80
Діаметр піноли задньої бабки, мм	30
Діапазон нерухомого люнета, мм	0-25
Діапазон рухомого люнета, мм	0-25
Відстань між напрямними, мм	180
Потужність, кВт (S6 40%)	1,5
Діаметр обробки над станіной,мм	180
Тип двигуна	Асинхроний, 220В, 50 Гц
Діаметр обробки над станиною, мм	280
Відстань між центрами, мм	700
Потужність двигуна, кВт	1,1
Тип верстата	Метал
Напруга,В	220
Довжина,мм	1390
Щирина,мм	660
Висота,мм	1285
Маса,кг	210
Довжина в упакоці,см	132 / 81 (верстат/підставка)
Ширина в упаковці,см	70/69( верстат/підставка)
Висота в упаковці,см	67/43(верстат/підсавка)
Маса в упаковці,кг	240/47(верстат/підставка)

Особливості:

- Ідеальний для дрібносерійного виробництва.

- Оснащень потужним асинхронним електродвигуном.

- Можливість нарізування лівого різьблення.

- Підтримка нарізування метричного та дюймового різьблення.

- Автоматична подача під час токарної обробки.

- Три режими автоматичного точення або нарізування різьблення на одному налаштуванні гітари.

- Регулювання зазорів напрямних із використанням клинових планок.

- У стандартній комплектації поставляється підставка (окрім від станка).

- Чугунна станина, закалена та відшліфована для підвищення міцності.

- Масивна конструкція із чавуну забезпечує стабільну роботу без вібрацій.

- Задня бабка з регулюванням усунення для обточування конічних заготовок та важелем швидкої фіксації.

Токарний верстат JET BD-11G комплектується найпотужнішим в своїй лінійці асинхронним двигуном потужністю 1,5 кВт (1,1 кВт, 220В, 50 Гц). Це означає, що обладнання може підключатися до звичайної мережі, не втрачаючи часу, та забезпечувати обертання шпинделя з конусом МК-4 в діапазоні швидкостей 150 - 2000 об/хв. Швидкість обертання змінюється шляхом перекидання ременів на шківах. Швидкостей обертання шпинделів - 6. Токарський верстат JET BD-11G комплектується трьохкулачковим патроном, при діаметрі прохідного отвору шпинделя в 26 мм. Патрон захищений спеціальним кожухом з кінцевиком блокування роботи верстату. На токарному верстаті JET BD-11G можна обробляти заготовку над станиною 280 мм, над супортом 170 мм. Відстань між центрами 700 мм. Задня бабка верстату JET BD-11G має функцію швидкої фіксації за допомогою спеціального важеля. Піноль задньої бабки має хід 80 мм, конус МК-2, діаметр пінолі 30 мм. Діапазон нерухомого люнета 0-25 мм, рухомого 0-25 мм. Відстань між центрами 180 мм. Також задня бабка JET BD-11G має функцію зсуву від центрів +/- 10 мм. Супорт токарного верстату JET BD-11G багатофункціональний. Його чотирьохпозиційний різцетримач для обточування малих конусів може обертатися на 360 градусів та працювати чотирма різцями. Максимальний розмір різця 12 x 12 мм. Необхідно враховувати, що на верстаті можна робити нарізання як правої, так і лівої різьби, а також нарізати різьбу як дюймову 8 - 56 TPI, так і метричну 0,2 - 3,5 мм. При наборі гітари для роботи на верстаті ви отримуєте відразу три швидкості подачі та три варіанти нарізання різьби. Всього можлива кількість метричних резьб 21 шт, поздовжніх подач - 6. Супорт JET BD-11G має свій хід: поперечний супорт - 145 мм, верхній 60 мм. Діапазон подовжньої подачі 0,07 - 0,4 мм/об. Автоматична подача JET BD-11G активується за допомогою спеціального важеля на панелі керування. Швидкість також регулюється спеціальним важелем. Вся система управління верстату JET BD-11G дуже наочна та знаходиться на спеціальній панелі, де також є інформація щодо правильного налаштування обладнання та його роботи. Токарний верстат JET BD-11G виконаний з чавуну, його направляють відшліфовані, що гарантує плавність та точність роботи. Маса обладнання без упаковки 180 кг.

Комплектація:

- Центр МК-4, що не обертається.

- Центр МК-2, що не обертається.

- Обертовий центр МК-2

- 3-x кулачковий патрон 125 мм із зворотними кулачками

- Змінні металеві шестерні

- 4-х-позиційний різцетримач із фіксатором

- Захисний спіральний кожух ходового гвинта

- Захисний екран різцетримача

- Захисний екран патрона з кінцевим вимикачем

- Задня захисна стінка

- Покажчик різьблення

- Підставка

- Піддон для збору стружки

- Нерухомий люнет

- Масляний шприц

- Ключ для 3-х кулачкового патрона

- Ключ різцетримача

- Набір інструментів для обслуговування верстата

- Набір інструментів для обслуговування верстата Посібник з експлуатації

Натисніть для отримання додаткової інформації

BD-8A DRO

1.3

220

100-2000

450

210

135

100 / 75

20 (проходное)

155500

Токарний верстат Jet BD-8A DRO

Арт.: 50000548M

155500 грн. Покласти у кошик

Особливості

- Безколекторний двигун із високим крутним моментом

- Двоосьова цифрова індикація для точної подачі

- Плавне електронне регулювання швидкості та реверс

- Жорстка чавунна станина з ефективним гасінням вібрацій

- Можливість нарізання метричної та дюймової різьби

- Зручна задня бабка зі зміщенням для точного оброблення конусів

- Регулювання зазорів напрямних загартованими клиновими планками

Універсальний токарний верстат JET BD-8A DRO створений для точної обробки металевих заготовок у майстернях та для індивідуального використання. Безколекторний мотор забезпечує стабільну тягу та рівномірну роботу в усьому діапазоні швидкостей.

Вбудована двоосьова система цифрової індикації значно підвищує точність подачі та полегшує контроль над процесом обробки. Чавунна станина гарантує високу жорсткість, а електронне керування обертами дозволяє плавно змінювати швидкість та використовувати реверс.

Верстат підтримує нарізання різних видів різьб, має продуману ергономіку керування та можливість точного налаштування напрямних і задньої бабки. Це робить BD-8A DRO ефективним і надійним рішенням для точних робіт.

Комплектація

Трьохкулачковий патрон

Комплект змінних шестерень для нарізання різьби

Різьбовказівник

Набір інструментів для обслуговування

Інструкція з експлуатації

Натисніть для отримання додаткової інформації

BD-12G

1.5

220

150 - 2000

750

300

170

170 / 90

38 (проходное)

210099

Токарний верстат Jet BD-12G

Арт.: 50000913M

210099 грн. Покласти у кошик

**Характеристики**
Діаметр обточування над знімним містком, gap, мм	170
Частота обертання шпинделя, об/хв	15-2000
Кількість швидкостей шпинделя	6
Конус шпинделя	МК-5
Діаметр прохідного отвору шпинделя, мм	38
Діапазон поздовжньої подачі, мм/про	0.01 /0.02 /0.04 /0.016 /0.032 /0.064 /0.025 /0.05 /0.1
Кількість подовжніх подач	9
Діапазон метричного різьблення, мм	0,2-4,0
Кількість метричних різьблень	21
Крок ходового гвинта, мм Tr 15x1	Tr 20x3
Макс. розмір резца, мм	16х16
Хід поперечного супорта, мм	170
Хід верхнього супорта, мм	90
Піноль задньої бабки	МК-3
Хід пінолі задньої бабки, мм	80
Діапазон нерухомого люнета, мм	3-55
Діапазон рухомого люнета, мм	3-55
Діаметр піноли,мм	35
Відстань між напрямними, мм	180
Потужність, кВт (S6 40%)	1,5
Тип двигуна	Асинхроний, 220В, 50 Гц
Діаметр обробки над станиною, мм	300
Відстань між центрами, мм	750
Потужність двигуна, кВт	1,1
Тип верстата	Метал
Напруга,В	220
Довжина,мм	1400
Щирина,мм	700
Висота,мм	700
Маса,кг	357
Довжина в упакоці,см	155
Ширина в упаковці,см	75
Висота в упаковці,см	75
Маса в упаковці,кг	402

Особливості:

- Призначений для дрібносерійного виробництва.

- Збільшені розміри робочої зони.

- Потужний асинхронний електродвигун.

- Можливість нарізування лівого різьблення, а також дюймових та метричних різьблень.

- Автоматична подача при точенні (подовжня та поперечна).

- Три режими автоматичного точення або нарізування різьблення на одному налаштуванні гітари.

- Регулювання зазорів напрямних за допомогою клинових планок.

- Підставка входить до стандартної комплектації (постачається окремо).

- Чавунна станина загартована та відшліфована для забезпечення довговічності.

- Масивна конструкція гарантує відсутність вібрації під час роботи.

Пропонуємо вашій увазі токарний верстат JET BD-12G, який комплектується великою місткою тумбою, а також потужним асинхронним двигуном в 1,5 кВт (220В, 50 Гц). Двигун обертає шпиндель з конусом МК-5 на шести швидкостях в діапазоні 150 - 2000 об/хв. Для зміни швидкості необхідно змінити положення ременів на шківах. Прохідний отвір шпинделя має діаметр 38 мм. Верстат JET BD-12G комплектується трьохкулачковим патроном, який закривається кожухом з кінцевиком блокування роботи двигуна.

Токарний верстат JET BD-12G забезпечує обточування заготовки над станиною діаметром 300 мм, над поперечним супортом 170 мм. Максимальна відстань між центрами 750 мм. Особливість токарного верстату JET BD-12G полягає в тому, що він має автоматичну як поздовжню, так і поперечну подачу. Діапазон подовжнього подачі може бути 0.01 /0.02 /0.04 /0.016 /0.032 /0.064 /0.025 /0.05 /0.1 мм/об, їх 9 шт. Автоматична подача встановлюється спеціальними важелями внизу пінолі. Токарний верстат JET BD-12G забезпечує нарізання лівої різьби, а також можливість нарізки метричної 0,2 - 4,0 мм та дюймової різьби 8 - 56 TPI. Всього на верстаті JET BD-12G можна нарізати 21 як метричну, так і дюймову різьбу. Особливістю верстата є той аспект, що при обраному певному наборі гітари ви отримуєте відразу три варіанти швидкості проточки заготовки або ж три варіанти нарізання різьби. Ці параметри встановлюються та регулюються на панелі керування токарного верстату JET BD-12G. Максимальний розмір різця 16 x 16 мм. Також різцетримач JET BD-12G може встановлюватися до заготовки під потрібним кутом для проточки малих конусів. Хід поперечного супорту 170 мм, поздовжнього - 90 мм.

Піноль задньої бабки з конусом МК-3 має хід 80 мм, діаметр пінолі 35 мм. Діапазон нерухомого люнету 35 мм, рухомого люнету 3-55 мм. Відстань між направляючими 180 мм. Задня бабка оснащена важелем швидкої фіксації, вона може зміщуватися щодо центрів вліво та вправо на +/- 10 мм.

Токарний верстат JET BD-12G виконаний з чавуну, його напрямні загартовані та відшліфовані, що гарантує точність роботи та налаштувань. Маса верстату без упаковки 357 кг.

Комплектація:

- Центр МК-3, що не обертається.

- Необертальний центр MК-5

- 3-x кулачковий патрон 160 мм із зворотними кулачками

- Змінні шестерні 30/40/50/60/60/65/70/80T

- 4-х-позиційний різцетримач із фіксатором

- Захисний спіральний кожух ходового гвинта

- Захисний екран різцетримача

- Захисний екран патрона з кінцевим вимикачем

- Задня захисна стінка

- Покажчик різьблення

- Підставка

- Піддон для збору стружки

- Нерухомий люнет

- Масляний шприц

- Ключ для 3-х кулачкового патрона

- Ключ різцетримача

- Набір інструментів для обслуговування верстата

- Посібник з експлуатації

Натисніть для отримання додаткової інформації

GHB-1340A DRO

2.8

380

70 - 2000

1015

330

197

160 / 70

38 (проходное)

447073

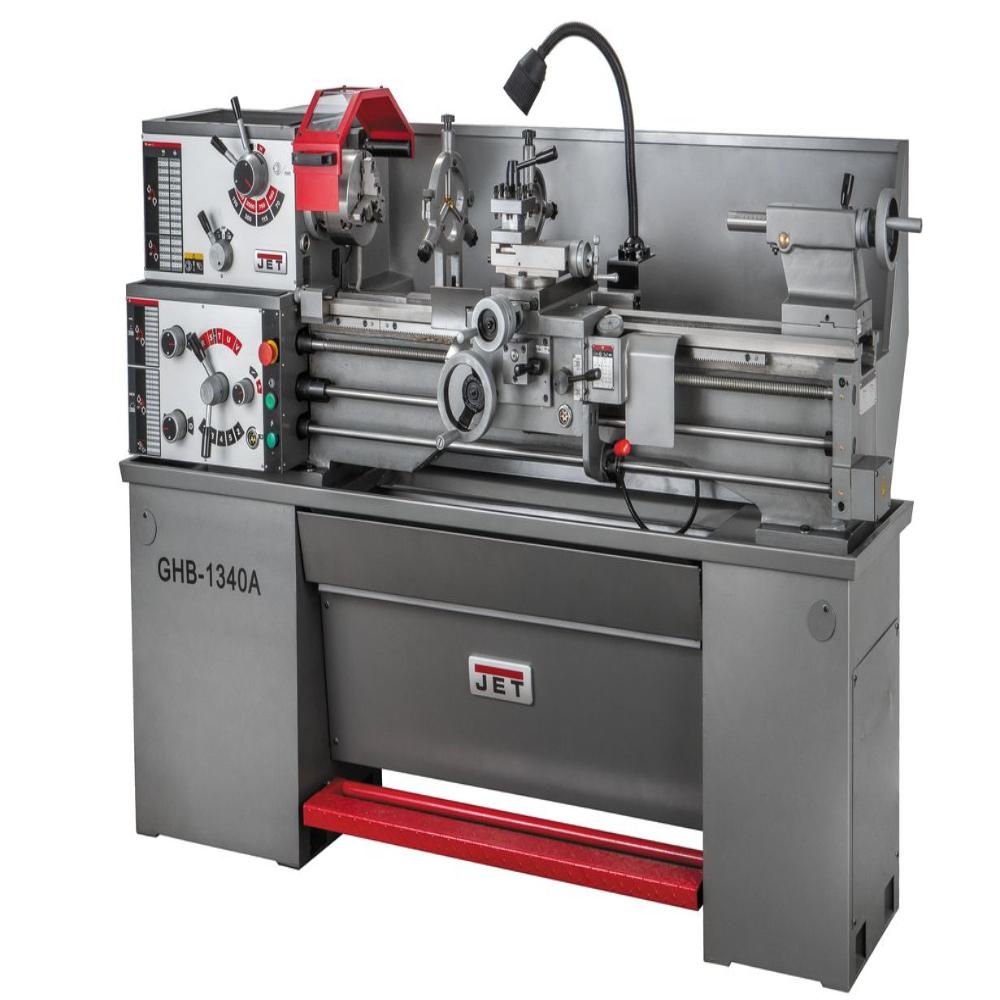

Токарно-гвинторізний верстат Jet GHB-1340A DRO

Арт.: 50000710T

447073 грн. Покласти у кошик

**Характеристики**
Діаметр обточування над містком станини, мм	476
Діаметр обробки над супортом, мм	197
Ширина станіни, мм	186
Конус шпинделя	МК-5
Торець шпинделя DIN 55029 (Camlock)	D1-4
Прохідний отвір шпинделя, мм	Ø38
Оберти шпинделя, об/хв	70-2000
Кількість швидкостей шпинделя	8
Діаметр нерухомого люнета, мм	10-73
Діаметр рухомого люнета, мм	10-60
Хід пінолі задньої бабки, мм	95
Діаметр пінолі задньої бабки	32
Конус пінолі задньої бабки	МК-3
Хід поперечної каретки супорта, мм	160
Хід санок верхнього супорта, мм	68
Макс. розмір інструменту, мм	16х16
Крок ходового гвинта, мм	4
Поздовжні подачі, мм/об	0,037–0,80
Кількість поздовжніх подач	29
Поперечні подачі, мм/про	0,01–0,22
Кількість поперечних подач	29
Метричні різьблення, мм	0,45–10
Кількість метричних різьблень	23
Дюймові різьблення, TPI	3-1/4 – 80
Кількість дюймових різьблень	32
Електроживлення, В	400В ~3L/PE 50Гц
Номінальний ток, А	4
Перетин силового кабелю (H07RN-F), мм	4x1.5²
Пристрій захисту споживача, А	16
Діаметр обробки над станиною, мм	330
Відстань між центрами, мм	1015
Потужність головного двигуна, кВт	1,5
Тип верстата	Металл
Напруга, В	380
Довжина, мм	1905
Ширина, мм	760
Висота, мм	1200
Маса, кг	650
Довжина в упаковці, см	200
Ширина в упаковці, см	76
Висота в упаковці, см	150
Маса в упаковці, кг	715

Особливості:

- Відповідність стандарту DIN 8606.

- Загартовані та відшліфовані напрямні станини.

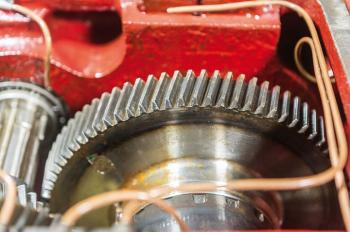

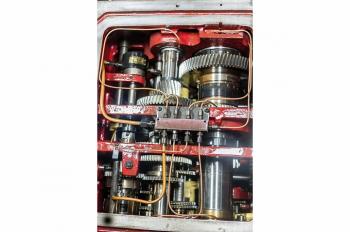

- Шестерні передньої бабки загартовані та відшліфовані.

- Привід шпинделя працює у масляній ванні.

- Автоматична подача поздовжнього та поперечного супорта.

- Регулювання зазорів напрямних за допомогою клинових планок.

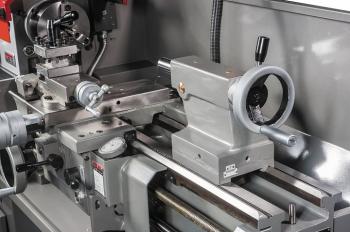

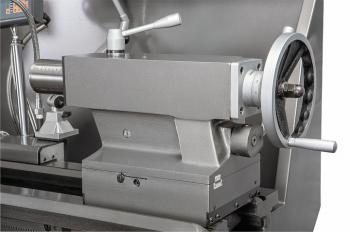

- Регульована задня бабка для обробки конусів.

- Поштовховий режим запуску шпинделя для плавного перемикання швидкостей.

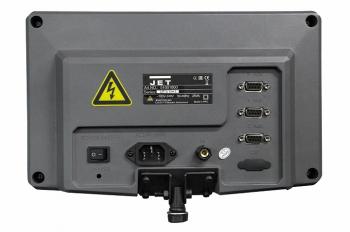

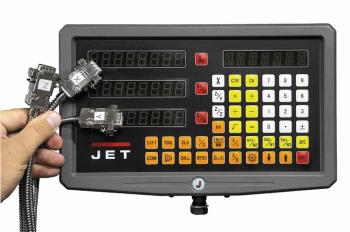

- УЦІ по 3 осях, ціна поділу 0,005 мм, похибка ±1 знак (DRO).

- Сучасний аналог моделей 1А616, 1616, 16Б16 та Т-4.

Токарно-гвинторізний верстат JET GHB-1340A DRO відноситься до класу професійного обладнання. Абревіатура DRO позначає, що на верстаті встановлена система програмного керування обладнанням за рахунок спеціального дисплея керування. Токарно-гвинторізний верстат JET GHB-1340A DRO комплектується двигуном на 1,5 кВт вихідної потужності. Він забезпечує обертання шпинделя в діапазоні швидкостей від 70 до 2000 об/хв. Напрямні станини JET GHB-1340A DRO загартовані та відшліфовані. Для довговічності механізму приводу шпинделя передбачена його робота в масляній ванні. Шестерні передньої бабки JET GHB-1340A DRO відшліфовані. На верстаті над станиною максимальний діаметр обточування деталі 330 мм, над поперечним супортом 197 мм. Поздовжній та поперечний супорти JET GHB-1340A DRO забезпечені функцією автоматичної подачі: поздовжня подача, 60 0,04 - 0,8 мм/об; поперечна, 60 0,016 - 0,188 мм/об. Хід поперечного супорту 160 мм, верхнього - 70 мм. Між центрами JET GHB-1340A DRO відстань дорівнює 1015 мм. Шпиндель конусний МК-5, який приєднується за допомогою системи Camlock D1-4 (DIN 55029). Задня бабка JET GHB-1340A DRO з піноллю МK-3 та заднім ходом в 95 мм має регулювання в поперечному напрямку для обточування конусів. Різець розміром 16 х 16 мм. Відстань між направляючими 187 мм. Габарити верстату 1905 х 762 х 1200 мм, вага 650 кг.

Комплектація:

- 3-х кулачковий патрон Ø160 мм із прямими/зворотними кулачками

- 4-х кулачкова планшайба Ø200 мм

- Планшайба Ø300 мм

- 4-х-позиційний різцетримач із фіксатором

- Рухливий та нерухомий люнети

- Висувний піддон для збору стружки

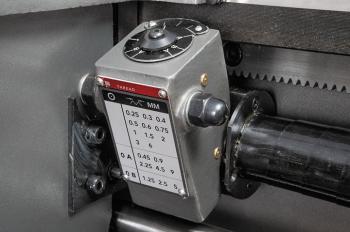

- Покажчик різьблення

- Ніжне гальмо

- Захисний екран патрона з кінцевим вимикачем

- Задня захисна стінка

- Захист різцетримача

- 2 не обертаються центри МК-3

- Перехідна втулка МК-5/МК-3

- Набір змінних металевих шестерень

- Комплект настановних опор

- УЦІ по 3 осях, ціна поділу 0,005 мм, похибка ± 1 знак

- Лампа освітлення робочої зони

- Ключ різцетримача

- Ключ для 3-х кулачкового патрона

- Кінцевий упор поздовжнього переміщення

- Скринька з інструментом

- Посібник з експлуатації

Натисніть для отримання додаткової інформації

GH-1440ZX

5,5

380

42-1800

1000

360

200

228/130

360

890599

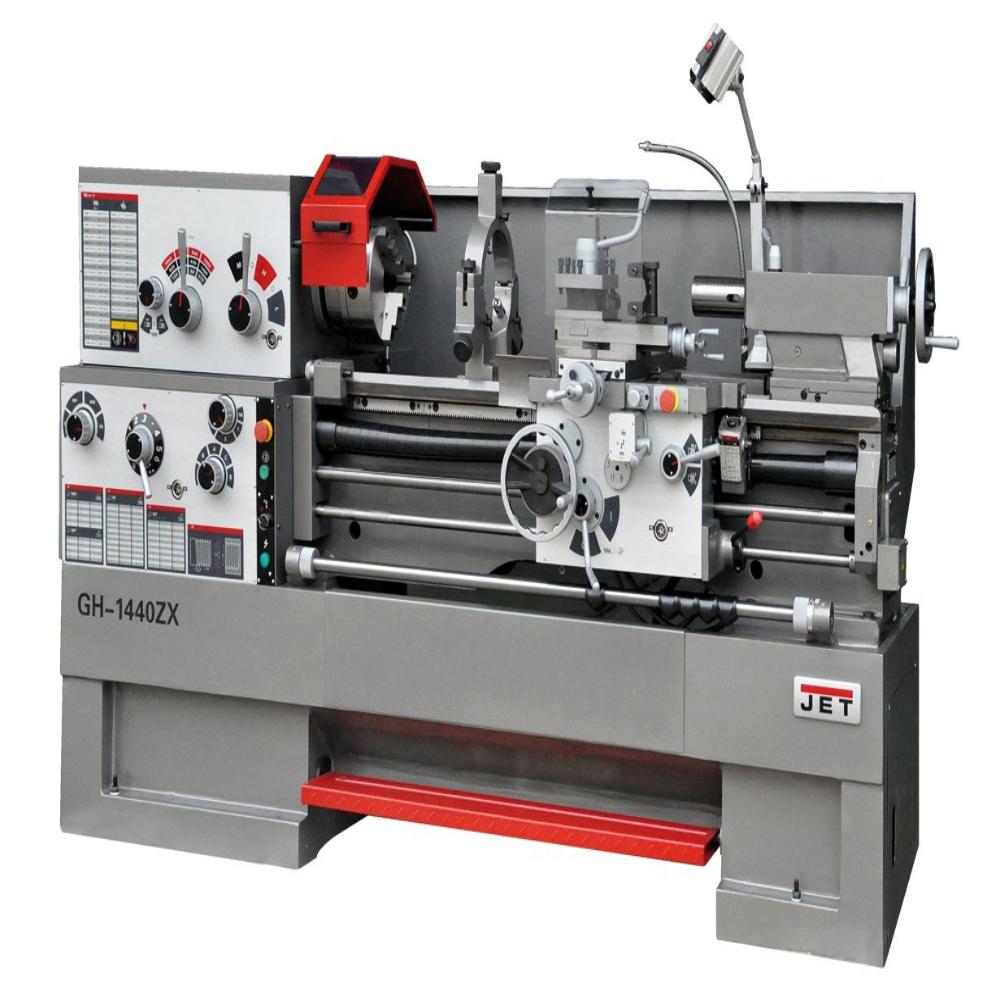

Токарно-гвинторізний станок Jet GH-1440ZX

Арт.: 50000910T

890599 грн. Покласти у кошик

**Характеристики**
Діаметр обточування над знімним містком, gap, мм	600
Довжина знімного містка, мм	305
Діаметр обточування над поперечним супортом, мм	200
Частота обертання шпинделя, об/хв	42 - 1800
Кількість швидкостей шпинделя	12
Конус шпинделя	МК-7
Приєднання шпинделя	D1-8 (DIN 55029)
Діаметр прохідного отвору шпинделя, мм	80
Діапазон поздовжньої подачі, мм/про	0,04 - 2,46
Діапазон поперечної подачі, мм/про	0,03 - 1,23
Кількість поперечних подач	36
Діапазон метричного різьблення, мм	0,5 - 20
Кількість метричних різьблень	24
Дюймове різьблення, TPI	1-5/8” - 72”
Кількість дюймових різьблень	61
Модульна різьба, MP	0,25 - 10
Кількість модульних різьблень	20
Діапазон різьби, DP	3-1/4 - 96
Кількість харчових різьблень	45
Крок ходового гвинта, мм	6
Макс. розмір різця, мм	25 x 25
Хід поперечного супорта, мм	228
Хід верхнього супорта, мм	130

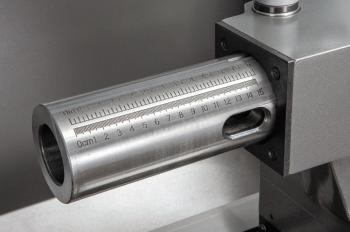

Піноль задньої бабки	МК-4
Хід пінолі задньої бабки, мм	150
Діаметр пінолі, мм	75
Діапазон нерухомого люнета, мм	20-180
Діапазон рухомого люнету, мм	12-90
Ширина станина, мм	336
Потужність насоса СОЖ, кВт	0,09
Діаметр обробки над станиною, мм	360
Відстань між центрами, мм	1000
Потужність двигуна, кВт	5,5
Тип верстата	Металл
Напруга, В	380
Об'єм бака СОЖ, л	9
Аналог у картці товару	50000917T
Країна виробника	Китай
Довжина, мм	2320
Ширина,мм	1050
Висота, мм	1310
Маса, кг	2130
Довжина в упаковці, см	245
Ширина в упаковці, см	114
Висота в упаковці, см	166
Маса в упаковці, кг	2368

Особливості:

Фірмовий протокол приймання JET із сертифікованими допусками за DIN 8606
Компактні габарити при розширених можливостях обробки
Прохідний отвір шпинделя - 80 мм
Знімний місток для збільшення діапазону оброблюваних деталей
Чавунна станина із загартованими та відшліфованими напрямними
Великий вибір різьбонарізних операцій

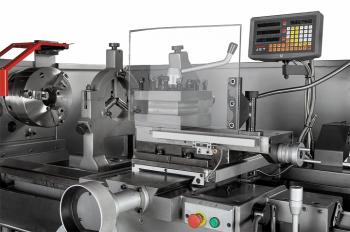

Цифрова індикація за трьома осями (УЦІ), ціна поділу — 0,005 мм, точність ±1 знак
Сучасний аналог токарних верстатів 16Е20 та ДІП-200 (1Д62М)

JET GH-1440ZX DRO - це універсальний токарно-гвинторізний верстат з цифровою індикацією, орієнтований на професійне застосування. Завдяки вдалому поєднанню компактних розмірів та широких технологічних можливостей модель затребувана на виробничих підприємствах, у сервісних центрах, ремонтних та конструкторських майстернях.

Верстат дозволяє обробляти заготовки діаметром до 360 мм над станиною та до 600 мм при знятому містку. При цьому максимальна довжина деталі може досягати 305 мм, а над поперечним супортом – до 200 мм. Відстань між центрами становить 1000 мм, що робить верстат універсальним рішенням більшості завдань. Прохідний отвір шпинделя – 80 мм, що дозволяє працювати з габаритними заготовками.

Модель оснащена потужним асинхронним двигуном на 5,5 кВт (400 В), що забезпечує стабільну роботу навіть за тривалих навантажень. Плавний запуск у поштовховому режимі полегшує зміну швидкостей. Коробка подач підтримує широкий спектр режимів та забезпечує нарізування як метричних, так і дюймових різьблень.

Як і інші верстати JET, GH-1440ZX DRO встановлений на масивній станині із сірого чавуну. Жорстка конструкція ефективно гасить вібрації, а загартовані та відшліфовані напрямні підвищують точність обробки та довговічність обладнання.

Виробник залишає за собою право змінювати комплектацію обладнання, не застерігаючи про це. Уточнюйте комплектацію менеджерів.

Комплектація

3-х кулачковий патрон Ø250 мм із прямими/зворотними кулачками
4-х кулачкова планшайба Ø320 мм
Планшайба Ø300 мм
4-х позиційний різцетримач із фіксатором
Упорний центр МК-4, що обертається.
Упорний центр МК-5
Перехідна втулка МК-7/МК-5
Рухомий люнети захват12-90
Нерухомий люнети захоплення 20-180
Піддон для збору стружки
Задня захисна стінка
Захисний екран патрона з кінцевим вимикачем
Захист різцетримача
Захист ходового гвинта
Ніжне гальмо шпинделя з кінцевим вимикачем
Система підведення СОЖ

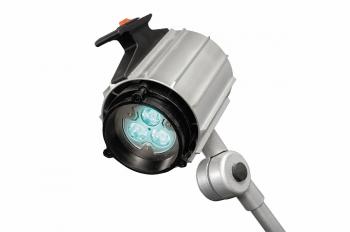

Галогенна лампа місцевого освітлення
Вал керування з регульованими кулачками (відключення поздовжньої подачі)
Кінцевий упор поздовжнього переміщення
Покажчик різьблення
Ключ для 3-х кулачкового патрона
Ключ різцетримача
Скринька з інструментом
Посібник з експлуатації
Комплект віброопор

Натисніть для отримання додаткової інформації

GH-1840ZX DRО

5.6

380

25 - 1800

1015

460

280

228 / 130

80 (проходное)

989474

Токарно-гвинторізний верстат Jet GH-1840ZX DRО

Арт.: 50000740T

989474 грн. Покласти у кошик

**Характеристики**
Діаметр обточування над знімним містком, gap, мм	690
Довжина знімного містка, мм	310
Діаметр обточування над поперечним супортом, мм	280
Частота обертання шпинделя, об/хв	25-1800
Кількість швидкостей шпинделя	12
Конус шпинделя	МК-7
Приєднання шпинделя	D1-8 (DIN 55029)
Діаметр прохідного отвору шпинделя, мм	80
Діапазон поздовжньої подачі, мм/про	0,06-1,7
Кількість поздовжніх подач	46
Діапазон поперечної подачі, мм/про	0,03-0,85
Кількість поперечних подач	36
Діапазон метричного різьблення, мм	0,5-20
Кількість метричних різьблень	24
Дюймове різьблення, TPI	1'5/8 - 72
Кількість дюймових різьблень	61
Модульна різьба, MP	0,25-10
Кількість модульних різьблень	20
Діапазон різьби, DP	3-1/4 - 96
Кількість харчових різьблень	45
Крок ходового гвинта, мм	6
Макс. розмір різця, мм	25х25
Хід поперечного супорта, мм	300
Хід верхнього супорта, мм	130
Піноль задньої бабки	МК-5
Хід пінолі задньої бабки, мм	150
Діаметр пінолі, мм	75
Діапазон нерухомого люнета, мм	20-200
Діапазон рухомого люнета, мм	12-90
Ширина станина, мм	335
Потужність насоса СОЖ, кВт	0,09
Об'єм бака СОЖ, л	15
Діаметр обробки над станиною, мм	460
Відстань між центрами, мм	1000
Потужність головного двигуна, кВт	5,5
Тип верстата	Металл
Напруга, В	380
Крок ходового гвинта, мм	6
Довжина, мм	2320
Ширина, мм	1050
Висота, мм	1370
Маса, кг	2712
Довжина в упаковці, см	260
Ширина в упаковці, см	116
Висота в упаковці, см	200
Маса в упаковці, кг	2840

Особливості:

- Ексклюзивний протокол приймання JET із сертифікованими допусками за стандартом DIN 8606.

- Масивна станина із сірого чавуну, що забезпечує стійкість та довговічність.

- Загартовані та шліфовані напрямні для високої точності обробки.

- Знімний місток розширює можливості обробки великих деталей.

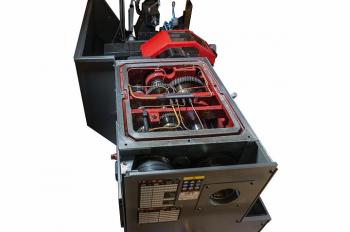

- Коробка передач дозволяє нарізати різьблення без необхідності зміни шестерень.

- Привід шпинделя працює у масляній ванні, що збільшує термін служби верстата.

- Поштовховий режим роботи шпинделя для спрощення експлуатації.

- Гартовані та шліфовані шестерні в передній бабці та коробці передач.

- Регулює напрямні за допомогою клинових планок для підвищення точності.

- Централізована система подачі мастила поздовжнього супорта.

- Задня бабка регулюється поперечно для обточування конусів.

- П'ятипозиційний вал з кулачками.

Токарно-гвинторізний верстат JET GH-1840ZX DRО відноситься до класу професійного обладнання та є повноцінною заміною легендарного верстату 1К62. Устаткування має основу, виконану з чавуну, з цієї причини верстат не має вібрацій і дуже точний при обробці деталей. JET GH-1840ZX має в своїй назві абревіатуру DRО або УЦИ, яка дозволяє відстежувати переміщення ріжучого інструменту по трьох осях та обійти люфти. Також УЦИ має різні функції для розрахунку траєкторії інструменту при виготовленні конусів або дугоподібних деталей. УЦИ JET GH-1840ZX DRО працює з трьома оптичними лінійками з дуже високою точністю позиціонування. Сигнал оціфровуестя відразу з зчитуючої голівки, що дозволяє позбавиться від електромагнітних завад.

Токарно-гвинторізний верстат JET GH-1840ZX DRО працює від трифазної мережі 380 В та комплектується потужним двигуном в 5,6 кВт. Така потужність дозволяє шпинделю верстату конусом МК-7 (приєднання шпинделя D1-8 (DIN 55029) працювати на 12 швидкостях в діапазоні 25 - 1800 об/хв. Прохідний отвір шпинделя 80 мм. Також вражають характеристики обробки деталей. На токарно-гвинторізному верстаті JET GH-1840ZX DRО можна обробляти деталь над станиною діаметром 460 мм, над знімним містком 698 мм. Довжина знімного містка 310 мм. Облицювання над поперечним супортом 280 мм, а відстань між центрами 1015 мм. З огляду на такі параметри деталей, задня бабка JET GH-1840ZX DRО виконана з чавуну та дуже масивна. Вона розташована на чавунних загартованих напрямних та має механізм швидкої фіксації. Піноль задньої бабки МК-5, її хід 125 мм, а діаметр 75 мм. Переміщення пінолі здійснюється маховиком, який також має систему швидкої фіксації. Задня бабка JET GH-1840ZX DRО обладнана механізмом юстування від центрів.

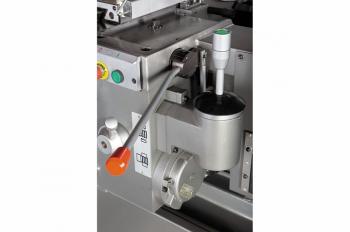

Супорт верстату дуже багатофункціональний. На фартусі супорту розташовані важелі керування, які забезпечують нарізання різьб, а також автоматичну подовжню та поперечну подачу. Токарно-гвинторізний верстат JET GH-1840ZX DRО забезпечує 46 поздовжніх подач в діапазоні 0,04-2,5 мм/об та 36 поперечних подач в діапазоні 0,02-1,25 мм/об. Верстат забезпечує нарізання не тільки метричної, а й дюймової різьби. Метричних - 24 з діапазоном 0,5 - 20 мм, а дюймових 61 з діапазоном 1-5 / 8-72 TPI. Також на верстаті JET GH-1840ZX DRО можна виробляти 20 модульних різьб 0,25 - 10 MP та 45 пітчевих різьб з діапазоном 3-1 / 4 - 96 DP. Різцетримач верхнього супорту працює з різцями 25 x 25 мм, який також має механізм швидкої фіксації. Крім того, різець може встановлюватися під певним кутом до заготовки, який виставляється на верхньому супорті. Хід поперечного супорту 228 мм, а верхнього 130 мм. Супорт токарного верстату JET GH-1840ZX DRО забезпечується спеціальним обмежувачем ходу. Він застосовується при необхідності автоматичної обробки серійних деталей. Поздовжній супорт забезпечений системою подачі мастила. Також верстат забезпечений системою подачі МОР об'ємом 18 л та потужним освітленням робочої поверхні. Крім того, на напрямні робочої зони JET GH-1840ZX DRО встановлюється рухомий люнет з діапазоном 15-90 мм та нерухомий 12-178 мм. Відстань між направляючими 340 мм.

Токарно-гвинторізний верстат JET GH-1840ZX DRО комплектується трьохкулачковим патроном 250 мм (в комплекті також передбачений патрон з іншими характеристиками). Механізми коробки перемикання швидкостей та подач JET GH-1840ZX DRО постійно знаходяться в масляній ванні, що забезпечує їх довговічність. Всі шестерні загартовані та витримують значні навантаження. Спеціальна система передач не передбачає необхідність заміни шестерень, що дуже зручно та економить час.

Комплектація токарного верстату JET GH-1840ZX DRО дуже багата, тут передбачено безліч допоміжного обладнання, яке значно розширює функціонал: інструмент, люнети, планшайба, чотирьохкулачковий патрон, перехідна втулка, обертаємий та необертаємий центри і т.і. Маса верстату JET GH-1840ZX DRО без упаковки 2267 кг, його довжина 2462 мм, а висота 1241 мм.

Комплектація:

- 3-х кулачковий патрон Ø250 мм із прямими/зворотними кулачками

- 4-х кулачкова планшайба Ø300 мм

- Планшайба Ø400 мм

- 4-х позиційний різцетримач із фіксатором

- Упорний центр МК-5, що обертається.

- Упорний центр МК-5, що не обертається.

- Перехідна втулка МК-7/МК-5

- Рухливий та нерухомий люнети

-Піддон для збору стружки

- Задня захисна стінка

- Захисний екран патрона з кінцевим вимикачем

- Захист різцетримача

- Захист ходового гвинта

- Ніжне гальмо шпинделя з кінцевим вимикачем

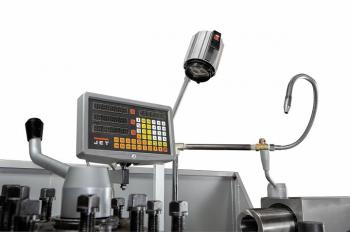

- УЦІ по 3 осях, ціна поділу 0,005 мм, похибка ± 1 знак

- Система підведення СОЖ

- Галогенна лампа місцевого освітлення

- Покажчик різьблення

- Ключ для 3-х кулачкового патрона

- Ключ різцетримача

- Вал керування з регульованими кулачками (відключення поздовжньої подачі)

- Кінцевий упор поздовжнього переміщення

- Скринька з інструментом

- Посібник з експлуатації

- Комплект віброопор

Натисніть для отримання додаткової інформації

GH-1860ZX DRO

5.6

380

25 - 1800

1524

460

280

228 / 130

80 (проходное)

1026700

Токарно-гвинторізний верстат Jet GH-1860ZX DRO

Арт.: 50000751T

1026700 грн. Покласти у кошик

**Характеристики**
Діаметр обточування над знімним містком, gap, мм	690
Довжина знімного містка, мм	310
Діаметр обточування над поперечним супортом, мм	280
Частота обертання шпинделя, об/хв	25-1800
Кількість швидкостей шпинделя	12
Конус шпинделя	МК-7
Приєднання шпинделя	D1-8 (DIN 55029)
Діаметр прохідного отвору шпинделя, мм	80
Діапазон поздовжньої подачі, мм/про	0,06-1,7
Кількість поздовжніх подач	46
Діапазон поперечної подачі, мм/про	0,03-0,85
Кількість поперечних подач	36
Діапазон метричного різьблення, мм	0,5-20
Кількість метричних різьблень	24
Дюймове різьблення, TPI	1'5/8 - 72
Кількість дюймових різьблень	61
Модульна різьба, MP	0,25-10
Кількість модульних різьблень	20
Діапазон різьби, DP	3-1/4 - 96
Кількість харчових різьблень	45
Крок ходового гвинта, мм	6
Макс. розмір різця, мм	25х25
Хід поперечного супорта, мм	300
Хід верхнього супорта, мм	130
Прискорене переміщення поздовжнього супорта, м/хв	5
Прискорене переміщення поперечного супорта, м/хв	ні
Піноль задньої бабки	МК-5
Хід пінолі задньої бабки, мм	150
Діаметр пінолі, мм	75
Діапазон нерухомого люнета, мм	20-200
Діапазон рухомого люнета, мм	12-90
Ширина станина, мм	335
Потужність насоса СОЖ, кВт	0,09
Об'єм бака СОЖ, л	15
Діаметр обробки над станиною, мм	460
Відстань між центрами, мм	1500
Потужність головного двигуна, кВт	5,5
Тип верстата	Металл
Напруга, В	380
Довжина, мм	2830
Ширина, мм	1050
Висота, мм	1370
Маса, кг	2832
Довжина в упаковці, см	300
Ширина в упаковці, см	116
Висота в упаковці, см	200
Маса в упаковці, кг	3100

Особливості:

- Ексклюзивний протокол прийомки JET із сертифікованими допусками за стандартом DIN 8606.

- Масивна станина із сірого чавуну для стійкої роботи.

- Загартовані та відшліфовані напрямні станини для високої точності.

- Знімний місток, який розширює можливості обробки габаритних деталей.

- Коробка передач дозволяє нарізати різьблення без заміни шестерень.

- Шпиндель працює у масляній ванні, що зменшує знос і підвищує довговічність.

- Поштовховий режим роботи шпинделя для зручності експлуатації.

- Шестерні передньої бабки та коробки передач загартовані та відшліфовані.

- Можливість регулювання зазорів напрямних за допомогою клинових планок.

- Централізована система подачі мастила для поздовжнього супорта.

В позначенні верстату термін «DRO» позначає, що на ньому встановлені цифрові лінійки, «RFS» - прискорене поздовжнє переміщення супорту - на даному верстаті - 5 м/хв. JET GH-1860ZX DRO RFS призначений для промислового використання. Верстат комплектується двигуном потужністю 5,6 кВт, який забезпечує обертання шпинделя з конусом МК-7 на 12 швидкостях в діапазоні від 25 до 1800 об/хв. Шпиндель JET GH-1860ZX DRO RFS працює в поштовховому режимі та кріпиться за допомогою спеціальної системи Camlock D1-8. На верстаті встановлений п'яти позиційний керуючий вал з кулачками. Механізм приводу JET GH-1860ZX DRO RFS знаходиться в масляній ванні, що забезпечує його надійність та довговічність. Шестерні передньої бабки та коробки передач JET GH-1860ZX DRO RFS загартовані та відшліфовані. Для обробки довгих прутків на шпинделі передбачено прохідний отвір діаметром 80 мм. При обробці великих заготовок на JET GH-1860ZX DRO RFS можуть використовуватися рухомий люнет з діапазоном 15 - 90 мм та нерухомий з діапазоном 12 - 178 мм. Обидва люнети входять в стандартну комплектацію JET GH-1860ZX DRO RFS. Діаметр обточування деталі над станиною 460 мм, при зніманні містка до 698 мм. Діаметр обточування над поперечним супортом 280 мм. Відстань між центрами верстату 1524 мм. Робочий стіл JET GH-1860ZX DRO RFS обладнаний системою подачі МОР та потужною лампою підсвічування зони обробки. Поздовжній та поперечний супорти можуть рухатися автоматично. Завдяки точному регулюванні подачі JET GH-1860ZX DRO RFS, рівень обробки деталі дуже високий: поздовжня подача 0,038 - 2,3 мм/об, поперечна 0,015 - 0,9 мм/об. Хід поперечного супорту - 228 мм, верхнього - 130 мм. Поздовжній супорт JET GH-1860ZX DRO RFS оснащений централізованою системою автоматичної подачі мастила. Для того, щоб нарізати різьбу, досить вибрати правильну швидкість: метрична 24 0,5 - 20 мм, дюймова 6172 "- 1 5/8" TPI, модульна - 20 0,25 - 10 МP. Обробка заготовки на JET GH-1860ZX DRO RFS проводиться різцем 25 х 25 мм. Задня бабка моделі масивна та виконана з чавуну. Конус пінолі задньої бабки МK-5, хід пінолі 124 мм. Для оптимізації можливостей задньої бабки JET GH-1860ZX DRO RFS піноль та маховик обладнані метричної шкалою. Бабка має функцію регулювання в поперечному напрямку для обточування конусів. Габарити моделі 2960 х 1016 х 1241 мм, вага верстату 2628 кг.

Комплектація:

- 3-х кулачковий патрон Ø250 мм із прямими/зворотними кулачками

- 4-х кулачкова планшайба Ø300 мм

- Планшайба Ø400 мм

- 4-х позиційний різцетримач із фіксатором

- Упорний центр МК-5, що обертається.

- Упорний центр МК-5, що не обертається.

- Перехідна втулка МК-7/МК-5

- Рухливий та нерухомий люнети

- Прискорене переміщення поздовжнього супорта

- Піддон для збору стружки

- Задня захисна стінка

- Захисний екран патрона з кінцевим вимикачем

- Захист різцетримача

- Захист ходового гвинта

- Ніжне гальмо шпинделя з кінцевим вимикачем

- УЦІ по 3 осях, ціна поділу 0,005 мм, похибка ± 1 знак

- Система підведення СОЖ

- Галогенна лампа місцевого освітлення

- Покажчик різьблення

- Ключ для 3-х кулачкового патрона

- Ключ різцетримача

- Вал керування з регульованими кулачками (відключення поздовжньої подачі)

- Кінцевий упор поздовжнього переміщення

- Скринька з інструментом

- Посібник з експлуатації

- Комплект віброопор

Натисніть для отримання додаткової інформації

GH-1880 ZX DRO

5,5

380

25-1800

2000

460

280

300/130

МК-7

1175000

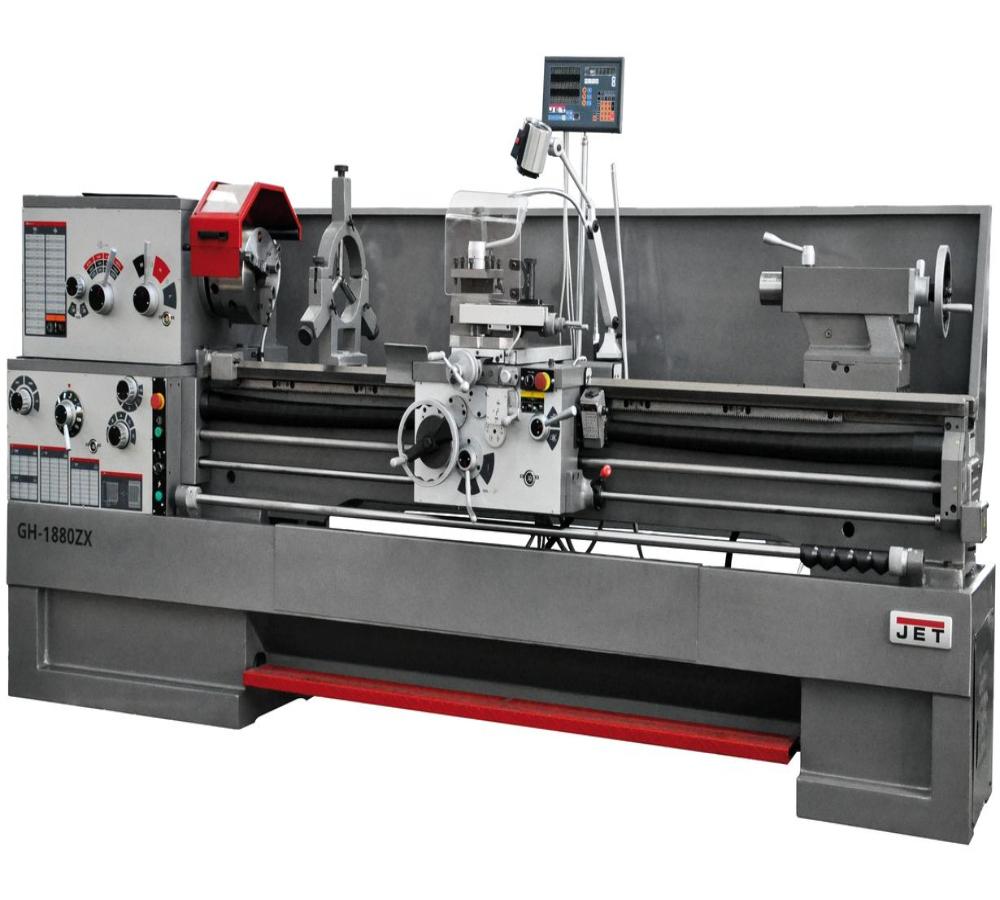

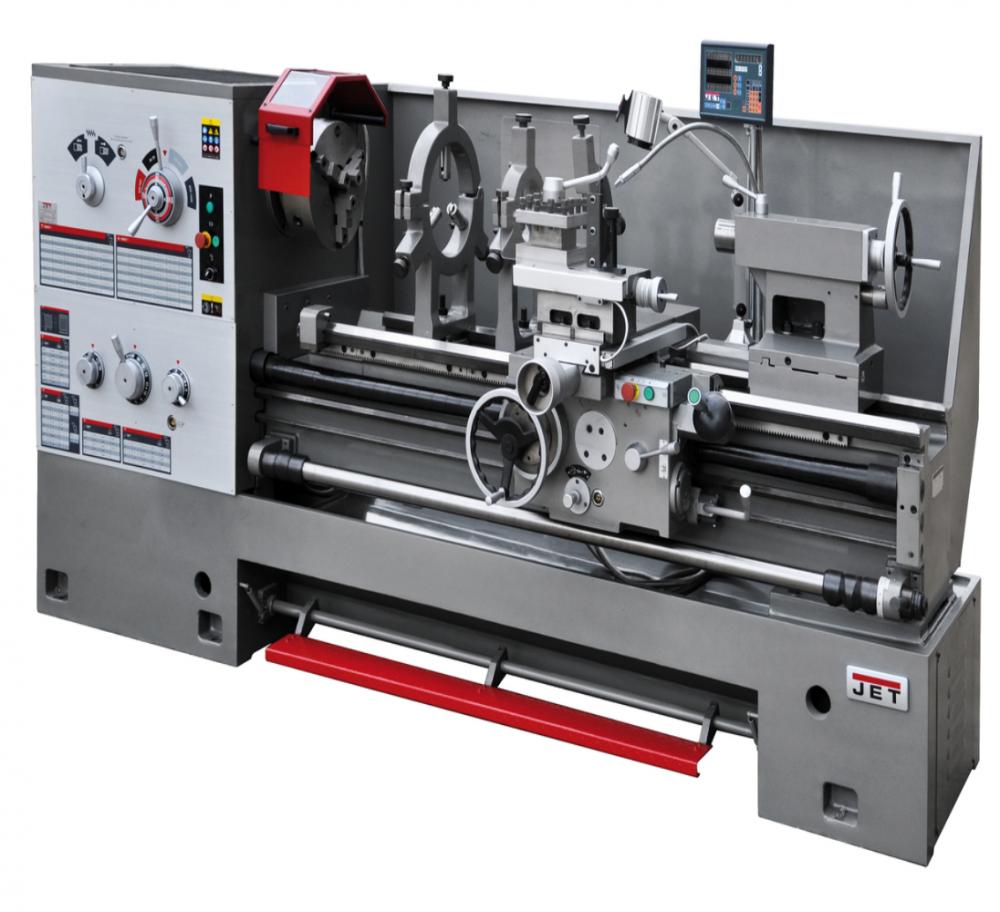

Токарно-гвинторізний станок Jet GH-1880 ZX DRO

Арт.: 50000765T

1175000 грн. Покласти у кошик

**Характеристики**
Діаметр обточування над знімним містком, gap, мм	690
Довжина знімного містка, мм	310
Діаметр обточування над поперечним супортом, мм	280
Частота обертання шпинделя, об/хв	25 - 1800
Кількість швидкостей шпинделя	12
Конус шпинделя	МК-7
Приєднання шпинделя	D1-8 (DIN 55029)
Діаметр прохідного отвору шпинделя, мм	80
Діапазон поздовжньої подачі, мм/про	0,06-1,7
Кількість поперечних подач	46
Діапазон поперечної подачі, мм/про	0,03-0,85
Кількість поперечних подач	36
Діапазон метричного різьблення, мм	0,5 - 20
Кількість метричних різьблень	24
Дюймове різьблення, TPI	1-5/8” - 72”
Кількість дюймових різьблень	61
Модульная резьба, MP	0,25 - 10
Кількість модульних різьблень	20
Діапазон різьби, DP	3-1/4 - 96
Кількість харчових різьблень	45
Крок ходового гвинта, мм	6
Макс. розмір різця, мм	25 x 25
Ход поперечного суппорта, мм	300
Ход верхнего суппорта, мм	130
Прискорене переміщення поздовжнього супорта, м/хв	5
Прискорене переміщення поперечного супорта, м/хв	немає
Піноль задньої бабки	МК-5
Хід пінолі задньої бабки, мм	150
Діаметр пінолі, мм	75
Діапазон нерухомого люнета, мм	20-200
Діапазон рухомого люнета, мм	12-90
Об'єм бака СОЖ, л	15
Ширина станина, мм	335
Потужність насоса СОЖ, кВт	0,09
Діаметр обробки над станиною, мм	460
Відстань між центрами, мм	2000
Потужність головного двигуна, кВт	5,5
Тип верстата	Метал
Напруга, В	380
Країна виробника	Китай
Довжина, мм	3320
Ширина,мм	1050
Висота, мм	1370
Маса, кг	2988
Довжина в упаковці, см	350
Ширина в упаковці, см	113
Висота в упаковці, см	168
Маса в упаковці, кг	3420

Особливості:

- Ексклюзивний протокол приймання JET із сертифікованими допусками (DIN 8606).

- Масивна станина із сірого чавуну.

- Загартовані та відшліфовані напрямні станини.

- Знімний місток для збільшення діапазону оброблюваних деталей.

- Коробка передач для нарізування різьблення без заміни шестерень.

- Механізм приводу шпинделя у масляній ванні.

- Поштовховий режим роботи шпинделя.

- -Загартовані та відшліфовані шестерні передньої бабки та коробки передач.

- Регулювання зазорів напрямних за допомогою клинових планок.

- Централізована система подачі мастила поздовжнього супорта.

- Регульована задня бабка для обточування конусів.

- П'ятипозиційний вал з кулачками.

Промисловий токарно-гвинторізний верстат GH-1880 ZX DRO RFS від JET: поєднання точності та надійності

Промисловий верстат GH-1880 ZX DRO RFS, вироблений компанією JET, вже давно зарекомендував себе серед професіоналів в різних країнах завдяки високій точності і надійності. підвищує точність обробки.

Верстат розроблений з урахуванням вимог стандарту DIN 8606, що підтверджує відповідність строгим європейським нормам. значні 2032 мм.

Верстат оснащений УЦИ-системой, що помітно полегшує роботу оператора, мінімізує помилки і прискорює виконання операцій. масляну ванну, що значно знижує зношування, шум і підвищує ефективність охолодження.

Серед додаткових зручностей - поштовховий режим пуску двигуна, регульована задня бабка з можливістю поперечного зміщення для точного обточування конічних поверхонь, а також централізована система подачі мастила до поздовжнього супорта.

Сучасний аналог знаменитого 1К62, GH-1880 ZX DRO RFS втілює в собі баланс традиційної надійності та сучасних інженерних рішень.

Комплектація:

- 3-х кулачковий патрон Ø250 мм із прямими/зворотними кулачками

- 4-х кулачкова планшайба Ø300 мм

- Планшайба Ø400 мм

- 4-х позиційний різцетримач із фіксатором

- Упорний центр МК-5, що обертається.

- Упорний центр МК-5, що не обертається.

- Перехідна втулка МК-7МК-5

- Рухливий та нерухомий люнети

- Прискорене переміщення поздовжнього супорта

- Піддон для збору стружки

- Задня захисна стінка

- Захисний екран патрона з кінцевим вимикачем

- Захист різцетримача

- Захист ходового гвинта

- Ніжне гальмо шпинделя з кінцевим вимикачем

- УЦІ по 3 осях, ціна поділу 0,005 мм, похибка ± 1 знак

- Система підведення СОЖ

- Галогенна лампа місцевого освітлення

- Покажчик різьблення

- Ключ для 3-х кулачкового патрона

- Ключ різцетримача

- Вал керування з регульованими кулачками (відключення поздовжньої подачі)

- Кінцевий упор поздовжнього переміщення

- Скринька з інструментом

- Посібник з експлуатації

- Комплект віброопор

Натисніть для отримання додаткової інформації

GH-2640 ZH DRO

7,5 (10 л.с.) S1

380

36-1600

1000

870

420

370/145

Ø105

1281000

Токарно-гвинторізний станок Jet GH-2640 ZH DRO

Арт.: 50000780T

1281000 грн. Покласти у кошик

**Характеристики**
Діаметр обробки над знімним містком, мм	870
Довжина знімного містка, мм	200
Діаметр обробки над супортом, мм	420
Частота обертання шпинделя, об/хв	36-1600
Кількість швидкостей шпинделя	12
Конус шпинделя	Ø113 1:20
Приєднання шпинделя (затискний ексцентрик)	DIN 55029 D1-8
Кількість швидкостей шпинделя	18
Отвір шпинделя, мм	Ø105
Діапазон поздовжніх подач, мм/про	0,063–2,52
Кількість поздовжніх подач	65
Діапазон поперечних подач, мм/про	0,027–1,07
Кількість поперечних подач	65
Діапазон метричних різьблень, мм	1-14
Кількість метричних різьблень	22
Дюймове різьблення, TPI	28-2
Кількість дюймових різьблень	30
Модульна різьба, MP	0.5-7
Кількість модульних різьблень	18
Діапазон різьб, DP	56-4
Кількість харчових різьблень	24
Крок ходового гвинта, мм	12
Макс. розмір інструменту, мм	32х32
Ход поперечного суппорта, мм	370
Хід верхнього супорта, мм	145
Прискорене переміщення поздовжнього супорта, м/хв	4,5
Прискорене переміщення поперечного супорта, м/хв	2
Конус пінолі задньої бабки	МК5
Хід пінолі задньої бабки, мм	150
Поперечний хід задньої бабки, мм	±15
Диаметр неподвижного люнета, мм	20–125/100–240
Діаметр рухомого люнета, мм	20-100
Ширина станина, мм	405
Номінальний струм, А	18
Кабель підключення	(H07RN-F) 4x4мм²
Зовнішній запобіжник, А	25
Потужність насоса СОЖ, кВт	0,09
Об'єм бака СОЖ, л	15
Діаметр обробки над станиною, мм	660
Відстань між центрами, мм	1000
Потужність головного двигуна, кВт	7,5 (10 л.с.) S1
Тип верстата	Металл
Напруга, В	380
Країна виробника	Китай
Довжина, мм	2500
Ширина, мм	1270
Висота, мм	1460
Маса, кг	2850
Довжина в упаковці, см	280
Ширина в упаковці, см	147
Висота в упаковці, см	176
Маса в упаковці, кг	2970

ОСОБЛИВОСТІ:

Ексклюзивний протокол приймання JET із сертифікованими допусками (DIN 8606)
Жорстка станина із сірого чавуну для стійкої роботи
Гартовані та шліфовані напрямні забезпечують точність та довговічність
Система плавного пуску збільшує термін служби двигуна та захищає привід від перевантажень
Привід шпинделя працює в масляній ванні, що знижує зношування і підвищує надійність.
Збільшений діаметр прохідного отвору розширює діапазон оброблюваних деталей
Знімний місток (GAP) дозволяє працювати з великогабаритними заготовками
Управління подачами здійснюється хрестовим джойстиком з кнопкою швидкого переміщення
Поштовховий режим полегшує налаштування та запуск шпинделя
Шестерні в коробці передач і передній бабці - загартовані та шліфовані
Регулювання зазорів напрямних здійснюється клиновими планками
Централізована система змащення поздовжнього супорта
Задня бабка регулюється у поперечному напрямку для точної конусної обробки
П'ятипозиційний вал з кулачками
Передня бабка оснащена фрикційною муфтою для плавного включення

JET GH-2640 ZH DRO – універсальний токарний верстат промислового рівня, створений для професійної обробки металу. Він розрахований на високоточні операції з масивними заготовками, забезпечуючи якість обробки з ціною поділу ноніуса 0,02 мм. Максимальний діаметр обробки над станиною становить 660 мм, а зі знятим містком GAP – до 870 мм. Відстань між центрами – 1015 мм.

Модель поставляється в розширеній заводській комплектації: система СОЖ, пристрій цифрової індикації (УЦІ), нерухомий та рухомий люнети, планшайба, 4-кулачковий патрон, перехідна втулка, обертовий та нерухомий центри, комплект опор для встановлення, сервісний інструмент та лампа освітлення. Це дозволяє ввести верстат в експлуатацію без додаткових вкладень.

Електропривод представлений потужним асинхронним двигуном на 7,5 кВт, передбачено 12 швидкостей обертання шпинделя, включаючи мінімальну 36 об/хв для нарізування різьблення плашкою.

Коробка подач має 65 режимів автоматичних переміщень поздовжнього та поперечного типу, забезпечуючи нарізування метричних, дюймових, модульних та різьб. У цьому биття шпинделя вбирається у 9 мкм.

Верстат встановлений на масивну станину із сучасного чавуну, що ефективно гасить вібрації та відводить тепло. Фірмова технологія обробки напрямних підвищує термін служби устаткування. Додатково передбачені функції прискореного переміщення супорта, педаль аварійного відключення та гальма.

Комплектація

3-х кулачковий патрон Ø325 мм із прямими/зворотними кулачками
Планшайба Ø630 мм, планшайба Ø250 мм
4-х кулачкова планшайба Ø400 мм
4-х позиційний різцетримач із фіксатором
Упорний центр МК-5, що обертається.
Упорний центр МК-5
Перехідна втулка Ø113/МК-5
Рухливий люнет
2 нерухомі люнети
Прискорене переміщення поздовжнього супорта
Прискорене переміщення поперечного супорта
Захист різцетримача
Захист ходового гвинта
Ключ для 3-х кулачкового патрона
Ключ різцетримача
Задня захисна стінка
Піддон для збору стружки
Захисний екран патрона з кінцевим вимикачем
Ніжне гальмо шпинделя з кінцевим вимикачем
УЦІ по 3 осях, ціна поділу 0,005 мм похибка ± 1 знак
Система підведення СОЖ
Галогенна лампа місцевого освітлення
Вал керування з регульованими кулачками (відключення поздовжньої подачі)
Кінцевий упор поздовжнього переміщення
Скринька з інструментом
Посібник з експлуатації
Комплект настановних опор

Натисніть для отримання додаткової інформації

GH-20120 ZH DRO

7,5

380

9-1600

3050

500

310

310/145

МK-7

1489800

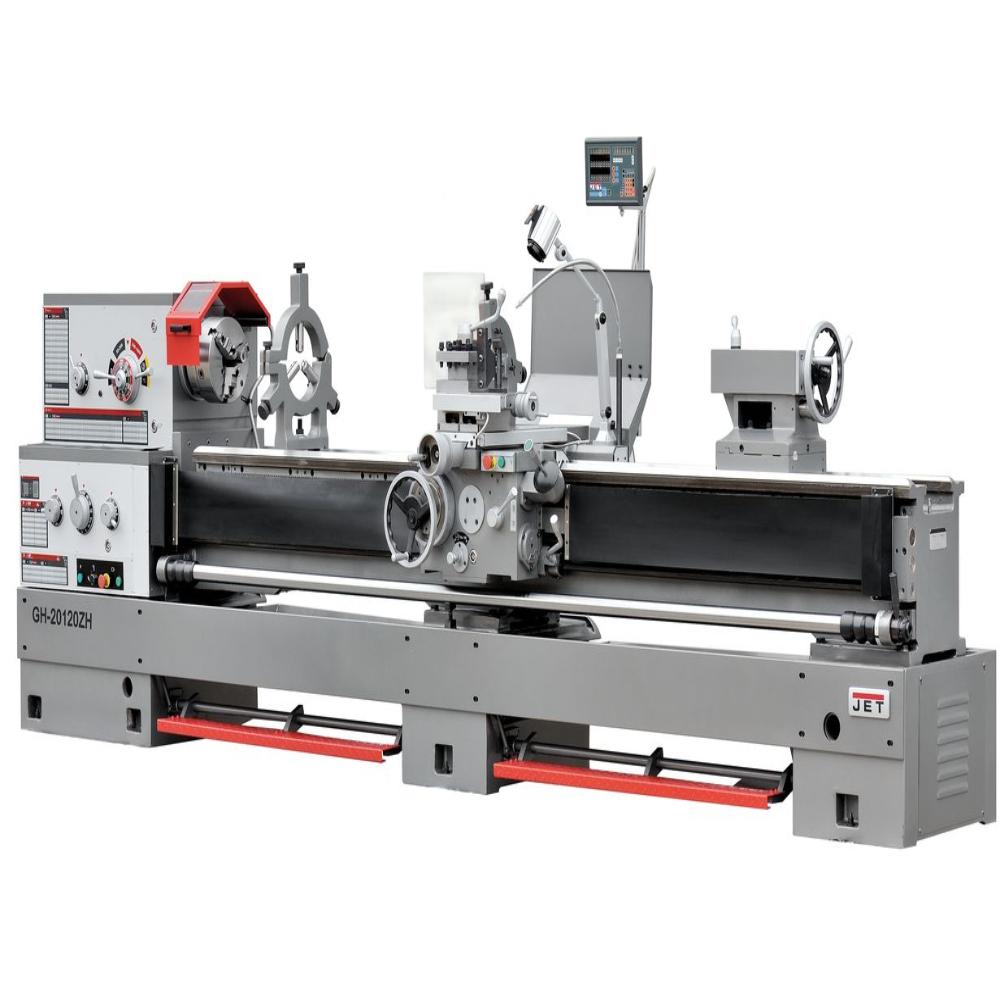

Токарно-гвинторізний станок Jet GH-20120 ZH DRO

Арт.: 50000833T

1489800 грн. Покласти у кошик

**Характеристики**
Діаметр обточування над знімним містком, gap, мм	720
Довжина знімного містка, мм	240
Діаметр обточування над поперечним супортом, мм	310
Частота обертання шпинделя, об/хв	9-1600
Кількість швидкостей шпинделя	24
Конус шпинделя	МК-7
Приєднання шпинделя	D1-8 (DIN 55029)
Діаметр прохідного отвору шпинделя, мм	80
Діапазон поздовжньої подачі, мм/об,	0,063 - 6,43
Кількість поздовжніх подач	80
Діапазон поперечної подачі, мм/про	0,027 - 2,73
Кількість поперечних подач	80
Діапазон метричного різьблення, мм	1-224
Кількість метричних різьблень	46
Дюймове різблення, TPI	1/8 - 28
Кількість дюймових різьблень	48
Модульна різьба, MP	0,5 - 112
Кількість модульних різьблень	42
Діапазон різьби, DP	56 - 1/4
Кількість харчових різьблень	45
Крок ходового гвинта, мм	12
Макс. розмір різця, мм	32х32
Хід поперечного супорта, мм	310
Хід верхнього супорта, мм	145
Прискорене переміщення поздовжнього супорта, м/хв	4,5
Прискорене переміщення поперечного супорта, м/хв	2
Піноль задньої бабки	МК-5
Хід пінолі задньої бабки, мм	150
Діаметр пінолі, мм	75
Діапазон нерухомого люнета, мм	50-210
Діапазон рухомого люнету, мм	20-110
Ширина станина, мм	405
Потужність насоса СОЖ, кВт	0,09
Маса, кг	3680
Довжина, мм	4500
Ширина,мм	1280
Висота, мм	1410
Діаметр обробки над станиною, мм	500
Відстань між центрами, мм	3050
Потужність двигуна, кВт	7,5
Тип верстата	Металл
Напруга,В	380
Об'єм бака СОЖ, л	15
Аналог у картці товару	50000833T
Довжина в упаковці, см	463
Ширина в упаковці, см	145
Висота в упаковці, см	198
Маса в упаковці, кг	4150

Особливості:

- Надійна чавунна станина для стабільності й мінімізації вібрацій

- Можливість точної подачі по двох або більше осях

- Плавне електронне або механічне регулювання швидкостей обертання

- Підтримка нарізання метричної та/або дюймової різьби

- Універсальність — підходить для металу, пластику та інших твердих матеріалів

- Ергономічне налаштування супорта / інструменту для різних операцій

Токарно-гвинторізний верстат GH-20120 ZH DRO: потужність, точність та масштаб обробки

GH-20120 ZH DRO є флагманською моделлю серії GH-20XX від компанії JET і призначений для високоточної обробки габаритних заготовок. Унікальною особливістю цієї моделі є значна відстань між центрами — 3050 мм, що робить верстат ідеальним рішенням для обробки довгомірних виробів, де критично важлива точність та стабільність на всій довжині деталі.

Верстат забезпечує діаметр обточування до 500 мм над станиною, до 720 мм при знятому містку (gap) та до 310 мм над поперечним супортом. Це робить GH-20120 ZH DRO універсальним рішенням для багатьох виробничих завдань. На відміну від базових моделей, тут реалізовано спрощену комплектацію, в яку не входять пристрої подачі СОЖ, люнети та планшайба — це дозволяє користувачеві оптимізувати комплектацію під конкретні потреби.

Обладнаний потужним трифазним асинхронним двигуном на 380 В з функцією плавного запуску. Діапазон оборотів шпинделя варіюється від 9 до 1600 об/хв з можливістю вибору однієї з 24 швидкостей як у прямому, так і у зворотному напрямку. Фрикційна муфта в передній бабці та зручна рукоятка управління обертанням шпинделя забезпечують легке перемикання режимів роботи.

Інженерні переваги GH-20120 ZH DRO включають:

Чавунну станину підвищеної маси, що мінімізує вібрації.

Жорсткі напрямні, що пройшли загартування та шліфування.

Постійно змащуваний механізм приводу шпинделя з масляною ванною.

Зручна коробка подач з 80 встановленими режимами, що дозволяє швидко перемикатися між операціями без заміни шестерень.

Джойстик-контролер подачі із функцією прискореного переміщення.

Механізм задньої бабки з поперечним регулюванням - для точного обточування конічних поверхонь.

Шестерні в коробці та передній бабці також загартовані та відшліфовані, що підвищує надійність роботи в інтенсивних режимах.

Точність шпинделя з биття - не більше 9 мікрон, що гарантує високу якість підсумкової обробки.

Керуючий вал на 6 позицій з можливістю точного відключення подачі в заданій точці підвищує автоматизацію та контроль процесу.

GH-20120 ZH DRO – це гідна заміна таким перевіреним моделям, як 16К20, 16К25 та 16Д20, пропонуючи все найкраще від класичних рішень у поєднанні із сучасними інженерними технологіями.

Комплектація:

- 3-х кулачковий патрон Ø250 мм із прямими/зворотними кулачками

- 4-х позиційний різцетримач із фіксатором

- Упорний центр МК-5

- Упорний центр МК-5, що обертається.

- Упорний центр МК-5, що не обертається.

- Перехідна втулка МК-7/МК-5

- Рухливий та нерухомий люнети

- Прискорене переміщення поздовжнього супорта

- Прискорене переміщення поперечного супорта

- Піддон для збору стружки

- Задня захисна стінка

- Захисний екран патрона з кінцевим вимикачем

- Захист різцетримача

- Захист ходового гвинта

- Ніжне гальмо шпинделя з кінцевим вимикачем

- Система підведення СОЖ

- Галогенна лампа місцевого освітлення

- Ключ для 3-х кулачкового патрона

- Ключ різцетримача

- Вал керування з регульованими кулачками (відключення поздовжньої подачі)

- Кінцевий упор поздовжнього переміщення

- Скринька з інструментом

- Посібник з експлуатації

- Комплект віброопор

Натисніть для отримання додаткової інформації

GH-24120-ZDH

380

7.5~1000

3000

630

Ø350

440/200

Ø105

Немає в
наявності

Токарно-гвинторізний станок Jet GH-24120-ZDH

Арт.: 50000842T

2665000 грн.

**Характеристики**
Діаметр обробки над суппортом, мм	Ø350
Діаметр над виїмкою, мм	Ø830
Ефективна довжина виїмки, мм	350
Макс. довжина точення, мм	2820
Приєднання шпинделя (затискний ексцентрик)	D-11
Отвір шпинделя, мм	Ø105
Конус шпинделя	Ø 120 1:20
Кількість швидкостей шпинделя	18
Діапазон оборотів шпинделя, об/хв	7.5~1000
Кількість поздовжніх подач	77
Діапазон поздовжньої подачі, мм/про	0,05-24,32
Кількість поперечних подач	79
Діапазон поперечної подачі, мм/про	0,025- 12,16
Прискорене переміщення поздовжнього супорта, м/хв	4
Прискорене переміщення поперечного супорта, м/хв	2
Метричне різьблення	1-240
Кількість метричних різьблень	50
Дюймове різьблення, TPI	19 ~ 1 TPI
Кількість дюймових різьблень	30
Модульна різьба, MP	0.5 ~ 120
Кількість модульних різьблень	23
Діаметральна (харчова), DP	28 ~ 1 DP
Кількість харчових різьблень	24
Крок поздовжнього ходового гвинта, мм	12
Макс. розмір інструменту, мм	32×32
Макс. хід поперечного супорта, мм	440
Макс. поворот санчат, град.	±90°
Макс. хід поздовжнього супорта, мм	200
Конус пінолі задньої бабки	МК6
Макс. хід пінолі задньої бабки, мм	230
Зовнішній діаметр пінолі, мм	100
Потужність двигуна швидкої подачі, кВт	1,3
Потужність насоса СОЖ, кВт	0,09
Діаметр обробки над станиною, мм	630
Відстань між центрами, мм	3000
Потужність головного двигуна, кВт	11
Тип верстата	Металл
Напруга, В	380
Максимальна довжина заготівлі, мм	3000
Країна виробника	Китай
Довжина, мм	5225
Ширина,мм	1800
Висота, мм	1650
Маса, кг	6105
Довжина в упаковці, см	553
Ширина в упаковці, см	198
Висота в упаковці, см	195
Маса в упаковці , кг	6250

GH-24120 ZHD DRO RFS: промисловий токарний гігант для важких завдань

Модель GH-24120 ZHD DRO RFS - це найбільший представник токарно-гвинторізної лінійки GH-24 від компанії JET. Верстат розроблений спеціально для інтенсивної експлуатації в умовах безперервних навантажень, у тому числі при обробці великогабаритних та довгомірних заготовок. Він стане незамінним елементом у виробничому арсеналі підприємств важкої промисловості, машинобудування, ремонтних майстерень та конструкторських відділів.

Робочі параметри верстата вражають: максимальний діаметр обробки над станиною досягає 630 мм, над супортом - 370 мм, а при знятті спеціального містка (gap) можливе розширення зони обробки до 830 мм на обмеженій ділянці завдовжки до 310 мм. Міжцентрова відстань становить 3000 мм, що робить верстат одним з найуніверсальніших у своєму класі.

Силовий блок представлений надійним двигуном асинхронним потужністю 11 кВт. Для підвищення продуктивності та довговічності механіки передбачена централізована автоматична система мастила. Завдяки автоматизованій коробці подач оператор отримує доступ до безлічі робочих режимів, включаючи високоточну нарізку всіх поширених видів різьблення.

Технічні особливості GH-24120 ZHD DRO RFS:

- Сувора відповідність стандарту DIN 8606 (аналог ГОСТ 18097) за протоколом приймання JET.

- Напрямники пройшли комплексну обробку: загартування, шліфування та антифрикційне покриття.

- Передня бабка оснащена надійною фрикційною муфтою.

- Привід шпинделя працює в замкненій масляній ванні - для надійності та зниження рівня шуму.

- Підвищений діаметр прохідного отвору зручно при обробці трубчастих заготовок.

- Хрестовий джойстик керування подачею з функцією прискореного переміщення полегшує роботу.

- Всі шестерні у вузлах передачі та передній бабці термооброблені та відшліфовані.

- Прецизійне регулювання зазорів напрямних здійснюється клиновими планками.

- Супорт має централізовану систему мастила.

Задня бабка піддається тонкому поперечному регулюванню - зручно для токарної обробки конусів.

Верстат GH-24120 ZHD DRO RFS заслужено вважається сучасним наступником моделей 1М63, 16К30 та аналогічних класичних рішень, пропонуючи при цьому більш високу продуктивність, точність та зручність в експлуатації. Завдяки повній комплектації він готовий до введення в експлуатацію практично одразу після встановлення.

Натисніть для отримання додаткової інформації

GH-2480 ZHD DRO RFS

380

7.5~1000

2000

630

440/200

Ø105

Немає в
наявності

Токарно-гвинторізний станок Jet GH-2480 ZHD DRO RFS

Арт.: 50000841T

2480000 грн.

**Характеристики**
Діаметр обробки над суппортом, мм	Ø350
Діаметр над виїмкою, мм	Ø830
Ефективна довжина виїмки, мм	350
Макс. довжина точення, мм	1840
Приєднання шпинделя (затискний ексцентрик)	D-11
Отвір шпинделя, мм	Ø105
Конус шпинделя	Ø 120
Кількість швидкостей шпинделя	18
Діапазон оборотів шпинделя, об/хв	7.5~1000
Кількість поздовжніх подач	77
Діапазон поздовжньої подачі, мм/про	0,05-24,32
Кількість поперечних подач	79
Діапазон поперечної подачі, мм/про	0,025- 12,16
Прискорене переміщення поздовжнього супорта, м/хв	4
Прискорене переміщення поперечного супорта, м/хв	2
Метричне різьблення	1-240
Кількість метричних різьблень	50
Дюймове різьблення, TPI	19 ~ 1 TPI
Кількість дюймових різьблень	30
Модульна різьба, MP	0.5 ~ 120
Кількість модульних різьблень	53
Діаметральна (харчова), DP	28 ~ 1 DP
Кількість харчових різьблень	24
Крок поздовжнього ходового гвинта, мм	12
Макс. розмір інструменту, мм	32×32
Макс. хід поперечного супорта, мм	440
Макс. поворот санчат, град.	±90°
Макс. хід поздовжнього супорта, мм	200
Конус пінолі задньої бабки	МК6
Макс. хід пінолі задньої бабки, мм	230
Зовнішній діаметр пінолі, мм	100
Потужність двигуна швидкої подачі, кВт	1,2
Потужність насоса СОЖ, кВт	0,09
Діаметр обробки над станиною, мм	630
Відстань між центрами, мм	2000
Потужність головного двигуна, кВт	11
Тип верстата	Металл
Напруга, В	380
Максимальна довжина заготівлі, мм	2000
Країна виробника	Китай
Довжина, мм	4225
Ширина,мм	1800
Висота, мм	1650
Маса, кг	5280
Довжина в упаковці, см	453
Ширина в упаковці, см	198
Висота в упаковці, см	195
Маса в упаковці , кг	5400

GH-2480 ZHD DRO RFS - надійний токарний верстат для важких заготовок

Модель GH-2480 ZHD DRO RFS від компанії JET є універсальним рішенням промислового рівня, призначене для високоточної обробки важких і довгомірних заготовок. Завдяки своїм характеристикам верстат ідеально підходить для застосування у машинобудуванні, на оборонних підприємствах, у дослідних та виробничих лабораторіях, а також на об'єктах капітального ремонту.

Основні робочі параметри верстата дозволяють обробляти деталі діаметром до 630 мм над станиною та до 370 мм над супортом. Знімний місток (gap) збільшує діапазон до 830 мм (на ділянці завдовжки 310 мм), що суттєво розширює можливості верстата. Міжцентрова відстань цієї моделі становить 2000 мм — оптимальний показник для універсального виробничого застосування.

Для забезпечення стабільної роботи при високих навантаженнях GH-2480 оснащений асинхронним двигуном потужністю 11 кВт. Шпиндельний привід функціонує в масляній ванні, що сприяє зниженню зношування, охолодженню та мінімізації шуму. Усі критично важливі вузли обслуговуються через централізовану автоматичну систему мастила, збільшуючи термін служби устаткування.

Модель комплектується автоматичною коробкою подач із широким вибором режимів. У тому числі верстат здатний нарізати всі стандартні типи різьблення з високою точністю. Відлита з високоякісного сірого чавуну станина, посилена конструктивно, ефективно гасить вібрації та забезпечує надійне тепловідведення.

Ключові особливості GH-2480 ZHD DRO RFS:

- Приймання за стандартом DIN 8606 – підтвердження якості та точності.

- Напрямні загартовані, шліфовані та покриті антифрикційним складом.

- Фрикційна муфта в передній бабці – захист та плавність пуску.

- Збільшений прохідний діаметр шпинделя – зручність при обробці труб та валів.

- gap-місток, що видаляється, для збільшення максимального діаметру обточування.

- Джойстик керування подачею із кнопкою прискореного переміщення.

- Всі елементи передачі (включаючи шестірні) загартовані та відшліфовані.

- Регулювання напрямних здійснюється через клинові планки.

- Задня бабка піддається тонкому поперечному регулюванню - корисно при обробці конусів.

- Потужність приводу – 11 кВт, надійна робота при тривалих навантаженнях.

- Позиціонується як сучасний аналог моделей 1М63 та 16К30.

GH-2480 ZHD DRO RFS - це токарний верстат, що поєднує в собі продуктивність, точність та ресурс. Завдяки продуманій комплектації, він готовий до введення в експлуатацію без тривалої підготовки.

Натисніть для отримання додаткової інформації

GHB-1330

1,5

380

70-2000

760

330

197

Ø38

Немає в
наявності

Токарно-гвинторізний станок Jet GHB-1330

Арт.: 321350T

345500 грн.

**Характеристики**
Діаметр обробки над супортом, мм	197
Ширина станина, мм	186
Конус шпинделя	МК-5
Торець шпинделя DIN 55029 (Camlock)	D1-4
Прохідний отвір шпинделя, мм	Ø38
Оберти шпинделя, об/хв	70-2000
Кількість швидкостей шпинделя	8
Діаметр нерухомого люнета, мм	10-73
Діаметр рухомого люнета, мм	10-60
Хід пінолі задньої бабки, мм	95
Діаметр пінолі задньої бабки	32
Конус пінолі задньої бабки	MК 3
Хід поперечної каретки супорта, мм	160
Хід санок верхнього супорта, мм	68
Макс. розмір інструменту, мм	16х16
Крок ходового гвинта, мм	4
Поздовжні подачі, мм/про	0,037–0,80
Кількість поздовжніх подач	29
Поперечні подачі, мм/про	0,01–0,22
Поперечні подачі, мм/про	29
Метричні різьблення, мм	0,45-10
Кількість метричних різьблень	23
Дюймові різьблення, TPI	3-1/4 – 80
Кількість дюймових різьблень	32
Електроживлення, В	380В ~3L/PE 50Гц
Номінальний струм, А	4
Перетин силового кабелю (H07RN-F), мм	4x1.5²
Пристрій захисту споживача, А	16
Діаметр обробки над станиною, мм	330
Відстань між центрами, мм	760
Мощность главного двигателя, кВт	1,5
Тип верстата	Метал
Напруга, В	380
Країна виробника	Китай
Довжина, мм	1650
Ширина,мм	760
Висота, мм	1200
Маса, кг	600
Довжина в упаковці, см	175
Ширина в упаковці, см	76
Висота в упаковці, см	150
Маса в упаковці, кг	680

JET GHB-1330A — Універсальний токарно-гвинторізний верстат

JET GHB-1330A - це високоточний універсальний токарно-гвинторізний верстат промислового класу, призначений для обробки чорних та кольорових металів, а також нарізування метричного та дюймового різьблення. Він орієнтований як на професійні майстерні та підприємства, так і на досвідчених приватних користувачів.

Ключові особливості:

Сертифікований протокол приймання JET з допусками за стандартом DIN 8606 – гарантована якість та точність.

Гартовані та відшліфовані шестерні у передній бабці – підвищений ресурс та стабільна передача зусилля.

Механізм приводу шпинделя та коробка подач працюють у масляній ванні – це знижує шум, забезпечує охолодження та продовжує термін служби.

Автоматична подача супортів - спрощує виконання поздовжніх та поперечних операцій.

Регульована задня бабця дозволяє обточувати конуси.

Поштовховий режим шпинделя – полегшує перехід між режимами роботи.

Побудований за двогвинтовою схемою: один гвинт для нарізки різьблення, другий вал для автоматичних подач.

Технічні характеристики:

- Діаметр обробки над станиною: 330 мм

- Діаметр обробки над супортом: 197 мм

- Відстань між центрами: 760 мм

- Швидкість обертання шпинделя: від 70 до 2000 об/хв.

- Діаметр прохідного отвору шпинделя: 38 мм

- Потужність двигуна: 2 кВт

- Електроживлення: 380 В

Додаткові можливості:

Верстат може бути дооснащений системою подачі СОЖ та іншими опціями, що збільшують продуктивність та зручність роботи.

JET GHB-1330A - це сучасний аналог перевірених часом моделей 1А616, 1616, 16Б16, Т-4, що поєднує надійність класичних рішень з можливостями сучасних технологій.

Комплектація:

- Висувний піддон для збору стружки

- Екран захисту зони різання

- 3-х кулачковий патрон 160мм із прямими/зворотними кулачками

- 4-х кулачковий патрон 200мм із незалежними кулачками

- Планшайба 300мм

- 4-х позиційний різцетримач

- Нерухомий люнет

- Рухливий люнет

- Ніжне гальмо

- Покажчик різьблення

- Комплект змінних сталевих шестерень

- 2 упорні центри MК 3

- Перехідна втулка МК 5/МК 3

- Покажчик різьблення

- Комплект настановних опор

- Лампа освітлення робочої зони

- Робочий інструмент у ящику

- Маслянка

- Підйомний гак

- Інструкція з експлуатації

- Список запасних частин

Натисніть для отримання додаткової інформації

GHB-26120-ZH

7,5 (10 л.с.) S1

380

36-1600

3000

660

420

370/145

Ø105

Немає в
наявності

Токарно-гвинторізний станок Jet GHB-26120-ZH

Арт.: 50000795T

1560000 грн.

**Характеристики**
Діаметр обробки над знімним містком, мм	870
Довжина знімного містка, мм	200
Діаметр обробки над супортом, мм	420
Частота обертання шпинделя, об/хв	36-1600
Кількість швидкостей шпинделя	12
Конус шпинделя	Ø113 1:20
Приєднання шпинделя (затискний ексцентрик)	DIN 55029 D1-8
Отвір шпинделя, мм	Ø105
Діапазон поздовжніх подач, мм/про	0,063–2,52
Кількість поздовжніх подач	65
Діапазон поперечних подач, мм/про	0,027–1,07
Кількість поперечних подач	65
Діапазон метричних різьблень, мм	1-14
Кількість метричних різьблень	22
Дюймове різьблення, TPI	28-2
Кількість дюймових різьблень	30
Модульна різьба, MP	0,5-7
Количество модульных резьб	18
Діапазон різьб, DP	56-4
Кількість харчових різьблень	24
Крок ходового гвинта, мм	12
Макс. розмір інструменту, мм	32х32
Хід поперечного супорта, мм	370
Ход верхнего суппорта, мм	145
Прискорене переміщення поздовжнього супорта, м/хв	4,5
Прискорене переміщення поперечного супорта, м/хв	2
Конус пінолі задньої бабки	MK5
Хід пінолі задньої бабки, мм	150
Поперечний хід задньої бабки, мм	±15
Діаметр нерухомого люнета, мм	20–125/100–240
Діаметр рухомого люнета, мм	20-100
Ширина станина, мм	405
Номінальний струм, А	18
Кабель підключення	(H07RN-F) 4x4мм²
Зовнішній запобіжник, А	25
Потужність насоса СОЖ, кВт	0,09
Об'єм бака СОЖ, л	15
Діаметр обробки над станиною, мм	660
Відстань між центрами, мм	3000
Мощность главного двигателя, кВт	7,5 (10 л.с.) S1
Тип верстата	Металл
Напруга, В	380
Країна виробника	Китай
Довжина, мм	4500
Ширина,мм	1270
Висота, мм	1460
Маса, кг	4250
Довжина в упаковці, см	480
Ширина в упаковці, см	116
Висота в упаковці, см	210
Маса в упаковці, кг	4900

JET GH-26120 ZH DRO — Промисловий токарний верстат зі збільшеною відстанню між центрами

JET GH-26120 ZH DRO - найпотужніший і продуктивний токарно-гвинторізний верстат в лінійці GH-26 від JET.

Основні переваги моделі:

Промисловий стандарт DIN 8606 – гарантує стабільність геометрії та точність на всіх етапах експлуатації.

Масивна станина із сірого чавуну - відмінна віброізоляція та тепловідведення.

Знімний місток (gap) – дозволяє обробляти заготовки діаметром до 880 мм.

Механізм плавного пуску – продовжує ресурс двигуна та підвищує безпеку.

Масляна ванна у приводі шпинделя - знижує знос і шум.

Шестерні з інструментальної сталі (у передній бабці та коробці передач) — загартовані та відшліфовані.

Поштовховий режим шпинделя – спрощує зміну швидкостей.

Централізована система мастила супорта - мінімізує тертя та знос.

Хрестовий джойстик з кнопкою прискореного переміщення – ергономічне керування подачею.

П'ятипозиційний вал з кулачками, фрикційна муфта і педаль аварійної зупинки - продумані заходи безпеки.

Технічні характеристики:

- Діаметр обробки над станиною: 660 мм

- Діаметр обробки при знятому містку (gap): 880 мм

- Відстань між центрами: 3050 мм

- Потужність двигуна: 7,5 кВт

- Швидкості шпинделя: 12 режимів, від 36 об/хв

- Биття на шпинделі: ≤9 мкм

- Ціна поділу ноніуса: 0,02 мм

- Кількість подач: 65 режимів у поздовжній та поперечній площині

- Комплектація "з коробки":

- Система подачі СОЖ

- УЦІ (цифрова індикація)

- Два люнети (рухливий та нерухомий)

- Планшайба

- 4-х кулачковий патрон

- Перехідна втулка

- Обертається і нерухомий центри

- Опори для вирівнювання верстата

- Набір інструментів для обслуговування

- Освітлювальна лампа

JET GH-26120 ZH DRO - це станок для важких завдань, розрахований на стабільну експлуатацію в умовах високих навантажень Ідеальний для заводів, металообробних підприємств та професійних майстерень.

Комплектація:

- 3-х кулачковий патрон Ø325 мм із прямими/зворотними кулачками

- 4-х кулачкова планшайба Ø400 мм

- Планшайба Ø630 мм, планшайба Ø250 мм

- 4-х позиційний різцетримач із фіксатором

- Упорний центр МК-5, що обертається.

- Упорний центр МК-5

- Перехідна втулка Ø113/МК-5

- Рухливий люнет

- 2 нерухомі люнети

- Прискорене переміщення поздовжнього супорта

- Прискорене переміщення поперечного супорта

- Захист різцетримача

- Захист ходового гвинта

- Ключ для 3-х кулачкового патрона

- Ключ різцетримача

- Задня захисна стінка

- Піддон для збору стружки

- Захисний екран патрона з кінцевим вимикачем

- Ніжне гальмо шпинделя з кінцевим вимикачем

- УЦІ по 3 осях, ціна поділу 0,005 мм похибка ± 1 знак

- Система підведення СОЖ

- Галогенна лампа місцевого освітлення

- Вал керування з регульованими кулачками (відключення поздовжньої подачі)

- Кінцевий упор поздовжнього переміщення

- Скринька з інструментом

- Посібник з експлуатації

- Комплект настановних опор

Натисніть для отримання додаткової інформації

GH-1640ZX DRО

5.6

380

25 - 1800

1015

406

254

228 / 130

80 (проходное)

Немає в
наявності

Токарно-гвинторізний верстат Jet GH-1640ZX DRО

Арт.: 50000730T

962500 грн.

**Характеристики**
Діаметр обточування над знімним містком, gap, мм	640
Довжина знімного містка, мм	310
Діаметр обточування над поперечним супортом, мм	254
Частота обертання шпинделя, об/хв	25-1800
Кількість швидкостей шпинделя	12
Конус шпинделя	МК-7
Приєднання шпинделя	D1-8 (DIN 55029)
Діаметр прохідного отвору шпинделя, мм	80
Діапазон поздовжньої подачі, мм/про	0,06-1,7
Кількість поздовжніх подач	46
Діапазон поперечної подачі, мм/про	0,03-0,85
Кількість поперечних подач	36
Діапазон метричного різьблення, мм	0,5-20
Кількість метричних різьблень	24
Дюймове різьблення, TPI	1'5/8 - 72
Кількість дюймових різьблень	61
Модульна різьба, MP	0,25-10
Кількість модульних різьблень	20
Діапазон різьби, DP	3-1/4 - 96
Кількість харчових різьблень	45
Крок ходового гвинта, мм	6
Макс. розмір різця, мм	25х25
Хід поперечного супорта, мм	228
Хід верхнього супорта, мм	130
Піноль задньої бабки	МК-4
Хід пінолі задньої бабки, мм	150
Діаметр пінолі, мм	75
Діапазон нерухомого люнета, мм	20-180
Діапазон рухомого люнета, мм	15-90
Ширина станина, мм	340
Потужність насоса СОЖ, кВт	0,09
Об'єм бака СОЖ, л	15
Діаметр обробки над станиною, мм	400
Відстань між центрами, мм	1000
Потужність головного двигуна, кВт	5,5
Тип верстата	Металл
Напруга, В	380
Довжина, мм	2320
Ширина, мм	1050
Висота, мм	1340
Маса, кг	2483
Довжина в упаковці, см	240
Ширина в упаковці, см	116
Висота в упаковці, см	200
Маса в упаковці, кг	2600

«DRO» в назві верстату позначає, що на ньому встановлені цифрові лінійки. JET GH-1640ZX DRО призначений для промислового використання. Діаметр обточування деталі над станиною 406 мм, при зніманні містка до 657 мм. Діаметр обточування над поперечним супортом 254 мм. Відстань між центрами верстату 1015 мм. Робочий стіл JET GH-1640ZX DRО обладнаний системою подачі МОР та потужною лампою підсвічування зони обробки. Поздовжній та поперечний супорти можуть рухатися автоматично. Завдяки точному регулюванню подачі JET GH-1640ZX DRО рівень обробки деталі дуже високий: поздовжня подача 0,038 - 2,3 мм/об, поперечна 0,015 - 0,9 мм/об. Хід поперечного супорту - 228 мм, верхнього - 130 мм. Поздовжній супорт JET GH-1640ZX DRО оснащений централізованою системою автоматичної подачі мастила. Для того, щоб нарізати різьбу, досить вибрати правильну швидкість: метрична 24 0,5 - 20 мм, дюймова 61 72 "- 1 5/8", модульна різьба 20 0,25 - 10 МP. Обробка заготовки на JET GH-1640ZX DRО проводиться різцем 25 х 25 мм. Верстат комплектується двигуном з потужністю 5,6 кВт, який забезпечує обертання шпинделя з конусом МК-7 на 12 швидкостях в діапазоні від 25 до 1800 об/хв. Шпиндель JET GH-1640ZX DRО працює в поштовховому режимі та кріпиться за допомогою спеціальної системи Camlock D1-8. На верстаті встановлений п'яти позиційний керуючий вал з кулачками. Механізм приводу JET GH-1640ZX DRО знаходиться в масляній ванні, що забезпечує його надійність та довговічність. Шестерні передньої бабки та коробки передач JET GH-1640ZX DRО загартовані та відшліфовані. Для обробки довгих прутків на шпинделі передбачено прохідний отвір діаметром 80 мм. При обробці великих заготовок на JET GH-1640ZX DRО можуть використовуватися рухомий люнет з діапазоном 15 - 90 мм та нерухомий з діапазоном 12 - 178 мм. Обидва люнети входять в стандартну комплектацію JET GH-1640ZX DRО. Задня бабка моделі масивна та виконана з чавуну. Конус пінолі задньої бабки МK-4, хід пінолі 124 мм. Для оптимізації можливостей задньої бабки JET GH-1640ZX DRО піноль та маховик обладнані метричної шкалою. Бабка має функцію регулювання в поперечному напрямку для обточування конусів. Габарити моделі 2462 х 1016 х 1220 мм, вага верстату 2120 кг.

Комплектація:

- 3-х кулачковий патрон Ø250 мм із прямими/зворотними кулачками

- 4-х кулачкова планшайба Ø300 мм

- Планшайба Ø300 мм

- 4-х позиційний різцетримач із фіксатором

- Упорний центр МК-4, що обертається.

- Перехідна втулка МК-7/МК-5

- Рухливий та нерухомий люнети

- Піддон для збору стружки

- Задня захисна стінка

- Захисний екран патрона з кінцевим вимикачем

- Захист різцетримача

- Захист ходового гвинта

- Ніжне гальмо шпинделя з кінцевим вимикачем

- УЦІ по 3 осях, ціна поділу 0,005 мм, похибка ± 1 знак

- Система підведення СОЖ

- Галогенна лампа місцевого освітлення

- Вал керування з регульованими кулачками (відключення поздовжньої подачі)

- Кінцевий упор поздовжнього переміщення

- Покажчик різьблення

- Ключ для 3-х кулачкового патрона

- Ключ різцетримача

- Скринька з інструментом

- Посібник з експлуатації

- Комплект віброопор

Натисніть для отримання додаткової інформації

GHB-1340A

1,5

380

70-2000

1015

330

197

160/476

Ø38

Немає в
наявності

Токарно-гвинторізний станок Jet GHB-1340A

Арт.: 321357T

365000 грн.

**Характеристики**
Діаметр обточування над містком станини, мм	476
Діаметр обробки над супортом, мм	197
Ширина станина, мм	186
Конус шпинделя	МК-5
Торець шпинделя DIN 55029 (Camlock)	D1-4
Прохідний отвір шпинделя, мм	Ø38
Оберти шпинделя, об/хв	70-2000
Кількість швидкостей шпинделя	8
Діаметр нерухомого люнета, мм	10-73
Діаметр рухомого люнета, мм	10-60
Хід пінолі задньої бабки, мм	95
Діаметр пінолі задньої бабки	32
Конус пінолі задньої бабки	MК 3
Хід поперечної каретки супорта, мм	160
Хід санок верхнього супорта, мм	68
Макс. розмір інструменту, мм	16х16
Крок ходового гвинта, мм	4
Поздовжні подачі, мм/про	0,037–0,80
Кількість поздовжніх подач	29
Поперечні подачі, мм/про	0,01–0,22
Поперечні подачі, мм/про	29
Метричні різьблення, мм	0,45-10
Кількість метричних різьблень	23
Дюймові різьблення, TPI	3-1/4 – 80
Кількість дюймових різьблень	32
Електроживлення, В	380В ~3L/PE 50Гц
Номінальний струм, А	4
Перетин силового кабелю (H07RN-F), мм	4x1.5²
Пристрій захисту споживача, А	16
Діаметр обробки над станиною, мм	330
Відстань між центрами, мм	1015
Мощность главного двигателя, кВт	1,5
Тип верстата	Метал
Напруга, В	380
Країна виробника	Китай
Довжина, мм	1905
Ширина,мм	760
Висота, мм	1200
Маса, кг	650
Довжина в упаковці, см	200
Ширина в упаковці, см	76
Висота в упаковці, см	150
Маса в упаковці, кг	715

ОСОБЛИВОСТІ:

Ексклюзивний протокол приймання JET із сертифікованими допусками (DIN 8606)
Жорстка станина із сірого чавуну для стійкої роботи
Гартовані та шліфовані напрямні забезпечують точність та довговічність
Система плавного пуску збільшує термін служби двигуна та захищає привід від перевантажень
Привід шпинделя працює в масляній ванні, що знижує зношування і підвищує надійність.
Збільшений діаметр прохідного отвору розширює діапазон оброблюваних деталей
Знімний місток (GAP) дозволяє працювати з великогабаритними заготовками
Управління подачами здійснюється хрестовим джойстиком з кнопкою швидкого переміщення
Поштовховий режим полегшує налаштування та запуск шпинделя
Шестерні в коробці передач і передній бабці - загартовані та шліфовані
Регулювання зазорів напрямних здійснюється клиновими планками
Централізована система змащення поздовжнього супорта
Задня бабка регулюється у поперечному напрямку для точної конусної обробки
П'ятипозиційний вал з кулачками
Передня бабка оснащена фрикційною муфтою для плавного включення

JET GHB-1340A – універсальний токарний верстат промислового рівня, створений для професійної обробки металу. Він розрахований на високоточні операції з масивними заготовками, забезпечуючи якість обробки з ціною поділу ноніуса 0,02 мм. Максимальний діаметр обробки над станиною становить 660 мм, а зі знятим містком GAP – до 870 мм. Відстань між центрами – 1015 мм.

Комплектація

3-х кулачковий патрон Ø325 мм із прямими/зворотними кулачками
Планшайба Ø630 мм, планшайба Ø250 мм
4-х кулачкова планшайба Ø400 мм
4-х позиційний різцетримач із фіксатором
Упорний центр МК-5, що обертається.
Упорний центр МК-5
Перехідна втулка Ø113/МК-5
Рухливий люнет
2 нерухомі люнети
Прискорене переміщення поздовжнього супорта
Прискорене переміщення поперечного супорта
Захист різцетримача
Захист ходового гвинта
Ключ для 3-х кулачкового патрона
Ключ різцетримача
Задня захисна стінка
Піддон для збору стружки
Захисний екран патрона з кінцевим вимикачем
Ніжне гальмо шпинделя з кінцевим вимикачем
УЦІ по 3 осях, ціна поділу 0,005 мм похибка ± 1 знак
Система підведення СОЖ
Галогенна лампа місцевого освітлення
Вал керування з регульованими кулачками (відключення поздовжньої подачі)
Кінцевий упор поздовжнього переміщення
Скринька з інструментом
Посібник з експлуатації
Комплект настановних опор

Натисніть для отримання додаткової інформації

GH-2660ZH DRO RFS

7.5

380

36 - 1600

1525

660

420

310 / 145

105 (проходное)

Немає в
наявності

Токарно-гвинторізний верстат Jet GH-2660ZH DRO RFS

Арт.: 50000785T

1285000 грн.

**Характеристики**
Діаметр обточування над знімним містком, gap, мм	870
Довжина знімного містка, мм	200
Діаметр обточування над поперечним супортом, мм	420
Частота обертання шпинделя, об/хв	36-1600
Кількість швидкостей шпинделя	12
Конус шпинделя	МК-7
Приєднання шпинделя(затискний ексцентрик)	DIN 55029 D1-8
Діаметр прохідного отвору шпинделя, мм	105
Діапазон поздовжньої подачі, мм/про	0,063-2,52
Кількість поздовжніх подач	65
Діапазон поперечної подачі, мм/про	0,027-1,07
Кількість поперечних подач	65
Діапазон метричного різьблення, мм	1-14
Кількість метричних різьблень	22
Дюймове різьблення, TPI	28-2
Кількість дюймових різьблень	30
Модульна різьба, MP	0,5-7
Кількість модульних різьблень	18
Діапазон різьби, DP	56-4
Кількість харчових різьблень	24
Крок ходового гвинта, мм	12
Макс. розмір різця, мм	32х32
Хід поперечного супорта, мм	370
Хід верхнього супорта, мм	145
Прискорене переміщення поздовжнього супорта, м/хв	4,5
Прискорене переміщення поперечного супорта, м/хв	2
конус пінолі задньої бабки	МК-5
Хід пінолі задньої бабки, мм	150
Поперечний хід задньої бабки, мм	±15
Діаметр нерухомого люнета, мм	20–125/100–240
Діаметр рухомого люнета, мм	20-100
Ширина станина, мм	405
Номінальний струм,А	18
Кабель підключення	(H07RN-F) 4x4мм²
Зовнішній запобіжник, А	25
Потужність насоса СОЖ, кВт	0,09
Об'єм бака СОЖ, л	15
Діаметр обробки над станиною, мм	660
Відстань між центрами, мм	1500
Потужність головного двигуна,	7,5 (10 л.с.) S1
Тип верстата	Метал
Напруга, В	380
Довжина, мм	3000
Ширина, мм	1270
Висота, мм	1460
Маса, кг	3145
Довжина в упаковці, см	330
Ширина в упаковці, см	147
Висота в упаковці, см	176
Маса в упаковці, кг	3265

Пропонуємо вашій увазі потужний сучасний токарно-гвинторізний верстат JET GH-2660ZH DRO RFS, який відрізняється від своїх конкурентів високим рівнем технологічності.

Абревіатура DRO в найменуванні означає, що верстат забезпечений системою УЦИ, яка дозволяє відстежувати переміщення ріжучого інструменту по трьох осях та обійти люфти. Також УЦИ має різні функції для розрахунку траєкторії інструменту при виготовленні конусів або дугоподібних деталей. Система складається з дисплею з трьома цифровими смужками, а також кнопок керування та набору функцій.

Абревіатура RFS позначає, що на верстаті встановлено механізм прискореного переміщення супорту, який виражений в наявності спеціальної кнопки, а також джойстика, розміщених на фартусі супорту.

Токарно-гвинторізний верстат JET GH-2660ZH DRO RFS комплектується двигуном 7,5 кВт. Він забезпечує роботу шпинделя з конусом ø113 мм 1:20 (приєднання шпинделя D1-8 (DIN 55029)) на 12 швидкостях в діапазоні 36-1600 об/хв. Прохідний отвір шпинделя має діаметр 105 мм. На верстаті над станиною можна обробляти деталь діаметром 660 мм, над знімним містком 870 мм, а над поперечним супортом 420 мм. Загальна відстань між центрами 1525 мм.

Супорт верстату JET GH-2660ZH DRO RFS дуже технологічний. Всі системи керування знаходяться на його фартусі. Супорт токарно-гвинторізного верстату JET GH-2660ZH DRO RFS обладнаний таким чином, що дозволяє нарізати 26 дюймових різьб діапазоном 0,5 - 7 TPI; 22 метричних різьб діапазоном 1 - 14 мм; 18 модульних різьб діапазоном 0,5 - 7 MP та 24 пітчевих різьб діапазоном 4 - 56 DP. Крок ходового гвинта при нарізанні 12 мм.

На фартусі супорту JET GH-2660ZH DRO RFS розташована система керування, яка включає важелі автоматичної поздовжньої та поперечної подач супорта, а також нарізання різьб. Також тут розташована система керування прискореної подачі.

Таким чином на верстаті JET GH-2660ZH DRO RFS можна виробляти до 65 поздовжніх подач 0,063 - 2,25 мм/об та 65 поперечних подач 0,027 - 1,07. У разі задіяння системи «RFS» швидкість переміщення поздовжнього супорта 4,5 м/хв, а поперечного супорта 2 м/хв.

Верстат може працювати з максимальним різцем 32 x 32 мм, який фіксується до заготовки під необхідним оператору кутом. Поперечний супорт рухається на 310 мм, а верхній на 145 мм. Також супорт має спеціальну систему відключення поздовжньої подачі в певному місці, яка складається з шести позицій. Це забезпечує оптимізацію та автоматизацію роботи при обробці однотипних заготовок. На токарному верстаті встановлена система подачі мастила поздовжнього супорта.

Задня бабка верстату дуже масивна та виконана з чавуну. Вона легко переміщується по загартованими напрямних та має систему швидкої фіксації. Піноль задньої бабки МК-5 має хід 150 мм і діаметр 75 мм. Крім того, задня бабка обладнана механізмом юстирування і може зміщуватися від центрів в обидві сторони на 10 мм.

Робоча площадка токарно-гвинторізного верстату JET GH-2660ZH DRO RFS також забезпечена системою підсвічування, а також системою подачі МОР, об'ємом 15 л. Система DRO також розташовується в цьому місці та складається із захищеного екрану і трьох цифрових лінійок з системою керування. DRO відповідає за точну роботу верстату по трьох осях, а також за відлік координат, обнулення координат, ділення навпіл, запам'ятовування корекції та багато іншого. На верстат може встановлюватися як нерухомий люнет з діапазоном руху 20 - 125, 100 - 240 мм, так і рухомий з діапазоном ходу 20 - 100 мм. Відстань між направляючими 405 мм.

Що ж стосується передньої бабки верстату, то вона також дуже технологічна, на ній розміщені всі системи керування верстатом. Механізми зміни швидкісного режиму та подачі постійно працюють в масляній ванні. Це забезпечує їх довговічність та надійність в роботі. Всі шестерні даних механізмів загартовані та відшліфовані. Нарізання різьби на верстаті відбувається без заміни шестерень. Передня бабка оснащена фрикційною муфтою. Маса верстату без упаковки 3565 кг.

Комплектація:

- 3-х кулачковий патрон Ø325 мм із прямими/зворотними кулачками

- 4-х кулачкова планшайба Ø400 мм

- Планшайба Ø630 мм, планшайба Ø250 мм

- 4-х позиційний різцетримач із фіксатором

- Упорний центр МК-5, що обертається.

- Упорний центр МК-5

- Перехідна втулка Ø113/МК-5

- Рухливий люнет

- 2 нерухомі люнети

- Прискорене переміщення поздовжнього супорта

- Прискорене переміщення поперечного супорта

- Захист різцетримача

- Захист ходового гвинта

- Ключ для 3-х кулачкового патрона

- Ключ різцетримача

- Задня захисна стінка

- Піддон для збору стружки

- Захисний екран патрона з кінцевим вимикачем

- Ніжне гальмо шпинделя з кінцевим вимикачем

- УЦІ по 3 осях, ціна поділу 0,005 мм похибка ± 1 знак

- Система підведення СОЖ

- Галогенна лампа місцевого освітлення

- Вал керування з регульованими кулачками (відключення поздовжньої подачі)

- Кінцевий упор поздовжнього переміщення

- Скринька з інструментом

- Посібник з експлуатації

- Комплект настановних опор

Натисніть для отримання додаткової інформації

GHB-1330A DRO

2.0

380

70 - 2000

760

330

197

160 / 70

38 (проходное)

Немає в
наявності

Токарно-гвинторізний верстат Jet GHB-1330A DRO

Арт.: 50000700T

423458 грн.

**Характеристики**
Діаметр обробки над супортом, мм	197
Ширина станіни, мм	186
Конус шпинделя	МК-5
Торець шпинделя DIN 55029 (Camlock)	D1-4
Прохідний отвір шпинделя, мм	Ø38
Оберти шпинделя, об/хв	70-2000
Кількість швидкостей шпинделя	8
Діаметр нерухомого люнета, мм	10-73
Діаметр рухомого люнета, мм	10-60
Хід пінолі задньої бабки, мм	95
Діаметр пінолі задньої бабки	32
Конус пінолі задньої бабки	МК-3
Хід поперечної каретки супорта, мм	160
Хід санок верхнього супорта, мм	68
Макс. розмір інструменту, мм	16х16
Крок ходового гвинта, мм	4
Поздовжні подачі, мм/об	0,037–0,80
Кількість поздовжніх подач	29
Поперечні подачі, мм/про	0,01–0,22
Кількість поперечних подач	29
Метричні різьблення, мм	0,45–10
Кількість метричних різьблень	23
Дюймові різьблення, TPI	3-1/4 – 80
Кількість дюймових різьблень	32
Електроживлення, В	400В ~3L/PE 50Гц
Номінальний ток, А	4
Перетин силового кабелю (H07RN-F), мм	4x1.5²
Пристрій захисту споживача, А	16
Діаметр обробки над станиною, мм	330
Відстань між центрами, мм	760
Потужність головного двигуна, кВт	1,5
Тип верстата	Металл
Напруга, В	380
Довжина, мм	1650
Ширина, мм	760
Висота, мм	1200
Маса, кг	600
Довжина в упаковці, см	175
Ширина в упаковці, см	76
Висота в упаковці, см	150
Маса в упаковці, кг	680

Компанія JET пропонує якісно оновлений токарно-гвинторізний верстат з системою цифрової індикації - JET GHB-1330A DRO та сертифікованими допусками (DIN 8606). Абревіатура «DRO» на будь-якому з верстатів позначає наявність блоку цифрового контролю роботи. Цифрова система складається з монітору з налаштуваннями, а також трьох лінійок контролю трьох осей. Токарно-гвинторізний верстат JET GHB-1330A DRO комплектується потужним двигуном в 2 кВт. Станина верстату виконана з чавуну, а напрямні відшліфовані та додатково загартовані. З цієї причини верстат відрізняється дуже високими показниками точності в роботі. Устаткування працює в 8-ми швидкісному режимі та діапазоні 70 - 2000 об/хв. Швидкість роботи верстату встановлюється спеціальними важелями. Верстат працює від мережі в 400 В. Конус шпинделя МК-5 з приєднанням D1-4 (DIN 55029). Діаметр прохідного отвору шпинделя 38 мм.

Токарно-гвинторізний верстат JET GHB-1330A DRO забезпечує обточування деталі з максимальним діаметром над станиною 330 мм, а над супортом 197 мм. Відстань між центрами 760 мм. Задня бабка розташована на спеціальних відшліфованих напрямних. Її пересування дуже легке та точне. Бабка може зміщуватися щодо центрів. Піноль задньої бабки МК-3, її хід 95 мм, а відстань між напрямними 187 мм. Система супорту JET GHB-1330A DRO також ускладнена. Вона має автоматичну подачу як поздовжню, так і поперечну. Подача регулюється і встановлюється спеціальними важелями на супорті. Кількість поздовжніх подач 60 шт. з діапазоном - 0,04 - 0,8 мм/об. Кількість поперечних подач також 60 шт з діапазоном 0,016 - 0,188 мм/об. На верстаті можна нарізати 23 метричні резьби з діапазоном 0,45 - 10 мм. Для нарізки дюймових різьб необхідно відповідно налаштувати гітару верстату JET GHB-1330A DRO. Кількість дюймових різьб - 38 шт з діапазоном 3,5 - 80 TPI. Різцетримач супорту працює з різцями 16 x 16 мм, також він може повертатися та фіксуватися до заготовки під певним кутом. На супорті JET GHB-1330A DRO при автоматичній подачі також може встановлюватися спеціальний обмежувач, який застосовується при роботі з великою кількістю однакових заготовок. При упорі супорту в обмежувач ходу він видає звук тріскачки. Крок ходового гвинта 4 мм. На верстат JET GHB-1330A DRO встановлюються рухомий та нерухомий люнет. Діапазон нерухомого - 10-70 мм, рухомого 10-60 мм. Також необхідно відзначити, що механізм приводу шпинделя постійно працює в масляній ванні, що забезпечує надійність, плавність та довговічність обладнання. Система DRO забезпечує точність контролю роботи по трьох осях з ціною поділки 0,005 мм і похибкою ± 1 знак. Аналог 1А616, 1616, 16Б16 і Т-4. Параметри верстату без упаковки: вага 600 кг, довжина - 1650 мм, висота -1200 мм.

Комплектація:

- 3-х кулачковий патрон Ø160 мм із прямими/зворотними кулачками

- 4-х кулачкова планшайба Ø200 мм

- Планшайба Ø300 мм

- 4-х-позиційний різцетримач із фіксатором

- Рухливий та нерухомий люнети

- Висувний піддон для збору стружки

- Покажчик різьблення

- Ніжне гальмо

- Захисний екран патрона з кінцевим вимикачем

- Задня захисна стінка

- Захист різцетримача

- 2 не обертаються центри МК-3

- Перехідна втулка МК-5/МК-3

- Набір змінних металевих шестерень

- Комплект настановних опор

- УЦІ по 3 осях, ціна поділу 0,005 мм, похибка ± 1 знак

- Лампа освітлення робочої зони

- Ключ для 3-х кулачкового патрона

- Ключ різцетримача

- Кінцевий упор поздовжнього переміщення

- Скринька з інструментом

- Посібник з експлуатації

Натисніть для отримання додаткової інформації

BD-8A

1.3

220

100 - 2000

450

210

135

100 / 70

Немає в
наявності

Токарний верстат Jet BD-8A

Арт.: 50000085MA

119899 грн.

**Характеристики**
Діаметр обточування над знімним містком, gap, мм	135
Частота обертання шпинделя, об/хв	100-2000
Кількість швидкостей шпинделя	безступінчасто
Конус шпинделя	МК-3
Діаметр прохідного отвору шпинделя, мм	20
Діапазон поздовжньої подачі, мм/про	0,045-0,125
Кількість подовжніх подач	2
Діапазон поперечної подачі, мм/про	0,045-0,125
Кількість поперечних подач	2
Діапазон метричного різьблення, мм	0,25-3
Кількість метричних різьблень	17
Дюймове різьблення, TPI	8-56
Кількість дюймових різьблень	13
Макс. розмір резца, мм	10х10
Хід поперечного супорта, мм	100
Хід верхнього супорта, мм	75
Піноль задньої бабки	МК-2
Хід пінолі задньої бабки, мм	40
Діаметр піноли , мм	22
Потужність, кВт (S6 40%)	1,3
Тип двигуна	Безколекторний
Діаметр обробки над станіной,мм	210
Відстань між центрами, мм	450
Потужність двигуна, кВт	1
Тип верстата	Метал
Напруга,В	220
Довжина,мм	1000
Щирина,мм	550
Висота,мм	400
Маса,кг	92
Довжина в упакоці,см	110
Ширина в упаковці,см	65
Висота в упаковці,см	50
Маса в упаковці,кг	123

Верстат JET BD-8A призначений для індивідуальних робіт та не призначений для промислового використання і великих навантажень. JET BD-8A встановлений на чавунну станину, вона загартована та відшліфована. Максимальний діаметр обробки над станиною 210 мм, над супортом 135 мм. Відстань між центрами JET BD-8A - 450 мм. Конус шпинделя МК-3, його отвір 20 мм. Хід пінолі задньої бабки 40 мм. На JET BD-8A встановлений двигун потужністю 1 кВт. Частота обертів шпинделя від 100 до 2000 об/хв. Максимальний розмір хвостовика інструменту 10х10 мм. Хід поперечного супорта 100 мм, верхнього 70 мм. На JET BD-8A передбачена поздовжня та поперечна подача 0,045 / 0,125 мм/об. Коли задіяний важіль автоматичної подачі, то поздовжня та поперечна подачі, відповідно, регулюються автоматично. На ручках встановлені противаги - як би ви їх не поставили, вони ніколи не впадуть в зворотну сторону. Якщо захисний кожух піднято, JET BD-8A працювати не буде. Кнопки «+» і «-» служать для збільшення або зменшення обертів двигуна JET BD-8A. Кнопка зі стрілкою вниз призначена для запуску реверсного руху патрону. На JET BD-8A розташована таблиця із зазначенням можливого кроку різьби та відповідних шестерень, які необхідно для цього встановити. Щоб замінити шестерні, потрібно відкрити кожух передавального механізму JET BD-8A. На верстат може встановлюватися багато речей. Нерухомий та рухомий люнет для роботи з довгими заготовками; планшайба з набором кріплень; хомут для обробки довгих заготовок. Для задньої бабки JET BD-8A передбачений обертовий центр, також є обертовий центр більшого діаметру. На верстат може бути встановлений патрон. На моделі може використовуватися накатник, він призначений для створення шершавої поверхні на деталі або нанесення насічок. Габарити моделі 1000 х 550 х 400 мм, вага 94 кг.

Комплектація:

- Трикулачковий патрон Ø100 мм

- Центр МК-2, що не обертається.

- 4-х позиційний різцетримач

- Набір змінних шестерень

- Панель із сенсорним керуванням

- Дисплей цифрової індикації частоти обертання

- Захисний екран патрона

- Задня захисна стінка

- Необертальний центр МК3

- Ключ для 3х кулачкового патрона

- Набір інструментів для обслуговування верстата

- Посібник з експлуатації

Натисніть для отримання додаткової інформації

BD-6

0.25

220

100 - 2500

200

180

110

65 / 55

20 (проходное)

Немає в
наявності

Токарний верстат Jet BD-6

Арт.: 50001010M

47800 грн.

**Характеристики**
Діаметр обточування над знімним містком, gap, мм	110
Частота обертання шпинделя, об/хв	100-2500
Кількість швидкостей шпинделя	безступінчасто
Конус шпинделя	МК-3
Діаметр прохідного отвору шпинделя, мм	20
Діапазон поздовжньої подачі, мм/про	0,09
Кількість подовжніх подач	36
Діапазон метричного різьблення, мм	0,4-2
Кількість метричних різьблень	10
Крок ходового гвинта, мм Tr 15x1	Tr 15x1
Макс. розмір резца, мм	8х8
Хід поперечного супорта, мм	65
Хід верхнього супорта, мм	55
Піноль задньої бабки	МК-2 короткий
Хід пінолі задньої бабки, мм	40
Діаметр піноли, мм	22
Відстань між напрямними, мм	82
Потужність, кВт (S6 40%)	0,4
Тип двигуна	Колекторный
Маса,кг	33
Довжина в упаковці,см	69
Ширина в упаковці,см	36
Маса в упаковці,кг	36
Діаметр обробки над станиною, мм	180
Відстань між центрами, мм	200
Потужність двигуна, кВт	0,25
Тип верстата	Металл
Напруга. В	230
Аналог в карточці товару	50000911M
Довжина, мм	600
Ширина, мм	300
Висота, мм	300

Відмінний компактний токарний верстат JET BD-6, виконаний з чавуну, може бути використаний для обробки металевих заготовок або заготовок з твердого пластику. Верстат призначений для побутового використання та комплектується колекторним двигуном споживаної потужності 0,4 кВт (0,25 кВт), який забезпечує обертання шпинделя з конусом МК-3 в 100 - 2500 об/хв. Двигун має електронний захист від заклинювання. Токарний верстат JET BD-6 відрізняється оптимальними умовами обробки заготовки діаметром В180 мм над станиною та 110 мм над поперечним супортом. Крім того, верстат обладнаний трьохкулачковим патроном Ø80 мм (із зворотними кулачками), 4-х позиційним резцетримачем та змінної гітарою для нарізання різьб. Відстань між центрами JET BD-6 - 200 мм. Патрон закривається спеціальним захисним пластмасовим кожухом, який при відкритті блокує роботу двигуна. Хід пінолі задньої бабки (МК-2) - 40 мм, її діаметр 22 мм, відстань між напрямними 82 мм. Робота на верстаті JET BD-6 дуже комфортна завдяки електронному керуванню швидкості, а також наявності автоматичної подачі заготовки. Всьому цьому сприяють шліфовані напрямні. При обробці заготовки діапазон поздовжньої подачі 0,09 мм/об, діаметр прохідного отвору шпинделя 20 мм. Розмір самого різця 8 x 8 мм. Всі деталі верстату виконані з чавуну, хід поперечного супорта 65 мм, верхнього 55 мм. У комплекті до верстату також передбачено спеціальний піддон для збору стружки, набір шестерень для нарізання різьб, захисна задня стінка. Токарний верстат JET BD-6 може також забезпечувати нарізку лівої різьби. Вага верстату без упаковки 33 кг.

Комплектація:

- Трикулачковий патрон Ø80 мм із зворотними кулачками

- Набір змінних шестерень для нарізування різьблення

- 4-х позиційний різцетримач

- Гумові опори для встановлення верстата

- Захисний екран патрона

- Задня захисна стінка

- Піддон для збору стружки

- Необертальний центр МК2

- Масляний шприц

- Ключ для 3х кулачкового патрона

- Набір інструментів для обслуговування верстата

- Посібник з експлуатації

Натисніть для отримання додаткової інформації

GH-1440K DRO

2.25

380

40-1800

1000

356

210

160 / 90

38 (проходное)

Немає в
наявності

Токарно-гвинторізний верстат Jet GH-1440K DRO

Арт.: 50000917T

0 грн.

Токарно-гвинторізний верстат JET GH-1440K DRO відноситься до класу професійного обладнання. Термін «DRO» в моделі верстату позначає наявність цифрової індикації за трьома робочим координатам та застосовується для відліку координат, обнулення координат, ділення навпіл, запам'ятовування корекції і багато іншого. Три цифрові лінійки захищені від ушкодження та знаходяться на спеціальному моніторі. Токарно-гвинторізний верстат JET GH-1440K DRO трифазний, працює від 380 В. Можливості з обробки деталей також вражають. Обробка над станиною 356 мм, над знімним містком 508 мм, над поперечним супортом 210 мм. Відстань між центрами 1000 мм. Комплектується JET GH-1440K DRO асинхронним двигуном 2,25 кВт. Завдяки потужному двигуну шпиндель верстату з конусом МК-5 (приєднанням шпинделя D1-4 (DIN 55029)) працює на 12 швидкостях в діапазоні 40 - 1800 об/хв. Діаметр прохідного отвору шпинделя 38 мм. Верстат комплектується трьохкулачковим патроном діаметром 160 мм. Задня бабка дуже масивна та володіє системою швидкої фіксації. Піноль бабки МК-3 з ходом в 120 мм та діаметром 45 мм. Сама бабка JET GH-1440K DRO має функцію зсуву від центрів +/- 10 мм, а також систему швидкої фіксації пінолі.

Супорт токарно-гвинторізного верстата JET GH-1440K DRO дуже функціональний. Важелі управління супортом знаходяться на його фартусі. Тут керування автоматичною поздовжньою та поперечною подачею, нарізання різьби. Також сам супорт JET GH-1440K DRO має спеціальну систему обмеження подачі, завдяки чому значно оптимізується та автоматизується робота з заготовками однакових параметрів. Таким чином кількість поздовжніх подач 40 з діапазоном 0,043-0,653 мм/об. Кількість поперечних подач також 40 з діапазоном 0,024-0,359 мм/об. При цьому на верстаті може нарізатися як 23 метричних різьб 0,45-7,5 мм, так і 40 дюймових різьб 4-112 TPI. На супорті JET GH-1440K DRO розташований резцетримач, який працює з різцем 16 x 16 мм. Верхній супорт разом з резцетримачем може обробляти заготовку під кутом 60 градусів. Хід поперечного супорту 160 мм, верхнього 90 мм. На верстат встановлюється рухомий люнет з ходом 10 - 66 мм та нерухомий 10 - 88 мм. Відстань між направляючими 260 мм.

Також необхідно звернути увагу, що вся механіка коробки швидкостей верстату та коробки подачі JET GH-1440K DRO знаходяться в масляній ванні.

Токарно-гвинторізний верстат JET GH-1440K DRO комплектується системою подачі МОР, об'ємом 5 л. Подача СОЖ регулюється спеціальним краником. На верстаті встановлений світильник, а також є ножні гальма двигуна.

верстат виконаний з чавуну, окремі деталі пройшли загартування високочастотними струмами. Маса верстату без упаковки 960 мм, його висота 1170 мм, а довжина 1900 мм.

Натисніть для отримання додаткової інформації

GH-2060ZH DRO RFS

7.5

380

9 - 1600

1525

500

310

310 / 145

80 (проходное)

Немає в
наявності

Токарно-гвинторізний верстат Jet GH-2060ZH DRO RFS

Арт.: 50000831T

1200000 грн.

**Характеристики**
Діаметр обточування над знімним містком, gap, мм	720
Довжина знімного містка, мм	200
Діаметр обточування над поперечним супортом, мм	310
Частота обертання шпинделя, об/хв	9-1600
Кількість швидкостей шпинделя	24
Конус шпинделя	МК-7
Приєднання шпинделя	DIN 55029 D1-8
Діаметр прохідного отвору шпинделя, мм	80
Діапазон поздовжньої подачі, мм/про	0,063-6,43
Кількість поздовжніх подач	80
Діапазон поперечної подачі, мм/про	0,027-2,73
Кількість поперечних подач	80
Діапазон метричного різьблення, мм	1-224
Кількість метричних різьблень	46
Дюймове різьблення, TPI	28-1/8
Кількість дюймових різьблень	48
Модульна різьба, MP	0,5-112
Кількість модульних різьблень	42
Діапазон різьби, DP	56-1/4
Кількість харчових різьблень	45
Крок ходового гвинта, мм	12
Макс. розмір різця, мм	32х32
Хід поперечного супорта, мм	310
Хід верхнього супорта, мм	145
Прискорене переміщення поздовжнього супорта, м/хв	4,5
Прискорене переміщення поперечного супорта, м/хв	2
конус пінолі задньої бабки	МК-5
Хід пінолі задньої бабки, мм	150
Поперечний хід задньої бабки, мм	±15
Діапазон нерухомого люнета, мм	50-200
Діапазон рухомого люнета, мм	18-100
Ширина станина, мм	405
Номінальний струм,А	18
Кабель підключення	(H07RN-F) 4x4мм²
Зовнішній запобіжник, А	25
Потужність насоса СОЖ, кВт	0,09
Об'єм бака СОЖ, л	15
Діаметр обробки над станиною, мм	500
Відстань між центрами, мм	1500
Потужність головного двигуна,	7,5 (10 л.с.) S1
Тип верстата	Металл
Напруга, В	380
Довжина, мм	3000
Ширина, мм	1280
Висота, мм	1300
Маса, кг	3000
Довжина в упаковці, см	300
Ширина в упаковці, см	116
Висота в упаковці, см	210
Маса в упаковці, кг	3200

Компанія JET пропонує сучасний технологічний токарно-гвинторізний верстат JET GH-2060ZH DRO RFS, який є гідним аналогом таких радянських верстатів як 16К20, 16К25 і 16Д20. Верстат комплектується досить потужним двигуном 7,5 кВт, який обертає шпиндель з конусом МK-7 на 24 швидкостях в діапазоні 9-1600 об/хв. Устаткування може обробляти досить масивні заготовки діаметром над станиною 500 мм, над знімним містком 720 мм, над поперечним супортом 310 мм, з огляду на те, що відстань між центрами 1525 мм. Прохідний отвір шпинделя має діаметр 80 мм.

Задня бабка JET GH-2060ZH DRO RFS дуже масивна та виконана з чавуну. Вона рухається по загартованим направляючим та має систему швидкої фіксації. Піноль задньої бабки МК-5 діаметром 75 мм, її хід 150 мм. Рух пінолі забезпечується шляхом обертання маховика, який також має функцію швидкої фіксації. Крім того, задня бабка має функцію юстирування на 10 мм в обидва боки.

Супорт верстату JET GH-2060ZH DRO RFS дуже технологічний. Всі системи керування знаходяться на його фартусі. Абревіатура на верстаті «RFS» позначає, що тут присутній додатковий механізм прискореного переміщення супорту, який виражений в наявності спеціальної кнопки, а також джойстика на супорті.

Супорт токарно-гвинторізного верстату JET GH-2060ZH DRO RFS виконаний таким чином, що дозволяє нарізати 48 дюймових різьб діапазоном 1/8 - 28 TPI; 46 метричних різьб діапазоном 1 - 224 мм; 42 модульних різьб діапазоном 0,5 - 112 MP та 45 пітчевих різьб діапазоном 56 - 1/4 DP. Крок ходового гвинта при нарізанні 12 мм. На фартусі супорту розташована система керування, яка включає важелі автоматичної поздовжньої та поперечної подач супорта, а також нарізання різьб. Тут також розташована система керування прискореною подачею. Таким чином на верстаті JET GH-2060ZH DRO RFS можна виробляти до 80 поздовжніх подач 0,063 - 6,43 мм/об та 80 поперечних подач 0,027 - 2,73 мм/об. У разі задіяння системи «RFS» швидкість переміщення поздовжнього супорту 4,5 м/хв, а поперечного супорта 2 м/хв. Верстат може працювати з максимальним різцем 32 x 32 мм, який фіксується до заготовки під необхідним оператору кутом. Поперечний супорт рухається на 310 мм, а верхній на 145 мм. Також супорт має спеціальну систему відключення поздовжньої подачі в певному місці, яка складається з шести позицій. Це забезпечує оптимізацію та автоматизацію роботи при обробці однотипних заготовок. На токарному верстаті встановлена система подачі мастила поздовжнього супорта.

Робоча площадка токарно-гвинторізного верстату JET GH-2060ZH DRO RFS також забезпечена системами підсвічування та подачі МОР (об'ємом 15 л). Система DRO також розташовується в цьому місці та складається із захищеного екрану і трьох цифрових лінійок з системою керування. DRO відповідає за точну роботу верстату по трьох осях, а також за відлік координат, обнулення координат, ділення навпіл, запам'ятовування корекції та багато іншого. Також може встановлюватися як нерухомий люнет з діапазоном руху 50 - 210 мм, так і рухомий з діапазоном ходу 20 - 110 мм. Відстань між направляючими 405 мм.

Що ж стосується передньої бабки верстату JET GH-2060ZH DRO RFS, то вона також дуже технологічна, на ній розміщені всі системи керування верстатом. Механізми зміни швидкісного режиму та подачі постійно працюють в масляній ванні. Це забезпечує їх довговічність та надійність в роботі. Всі шестерні даних механізмів загартовані та відшліфовані. Нарізування різьби на верстаті відбувається без заміни шестерень. Передня бабка оснащена фрикційною муфтою. Маса верстату без упаковки 3000 кг.

Комплектація:

- 6 регулювальних опор

- Захисна огорожа

- Захист різцетримача

- Захист патрона з кінцевим вимикачем

- Трикулачковий патрон 250мм з базовими та зворотними кулачками

- 4-кулачкова планшайба 320мм

- Затискна шайба 400мм

- 4-х позиційний різцетримач з функцією повороту

- Нерухомий люнет

- Рухливий люнет

- Ніжне гальмо з кінцевим вимикачем

- Система підведення СОЖ

- Галогенова лампа

- Обертовий центр MК 5

- Необертальний центр MК 5

- Перехідна втулка MК 7/ MК 5

- Різьбопокажчик

- Вал управління з 5 кулачками, що настроюються (вимикання поздовжньої подачі)

- Робочий інструмент у ящику

- Маслянка

- Посібник з експлуатації

- Список запасних частин

Натисніть для отримання додаткової інформації

GH-2680ZH DRO RFS

7.5

380

36 - 1600

2030

660

420

310 / 145

105 (проходное)

Немає в
наявності

Токарно-гвинторізний верстат Jet GH-2680ZH DRO RFS

Арт.: 50000790T

1420000 грн.

Пропонуємо вашій увазі потужний сучасний токарно-гвинторізний верстат JET GH-2680ZH DRO RFS, який відрізняється від своїх конкурентів високим рівнем технологічності.

Абревіатура RFS позначає, що на верстаті встановлено механізм прискореного переміщення супорту, який виражений в наявності спеціальної кнопки, а також джойстику, розміщеного на фартусі супорту.

Токарно-гвинторізний верстат JET GH-2680ZH DRO RFS комплектується двигуном 7,5 кВт. Він забезпечує роботу шпинделя з конусом ø113 мм 1:20 (приєднання шпинделя D1-8 (DIN 55029)) на 12 швидкостях в діапазоні 36 - 1600 об/хв. Прохідний отвір шпинделя має діаметр 105 мм. На верстаті над станиною можна обробляти деталь діаметром 660 мм, над знімним містком 870 мм, а над поперечним супортом 420 мм. Загальна відстань між центрами 2030 мм.

Супорт верстату JET GH-2680ZH DRO RFS дуже технологічний. Всі системи керування знаходяться на його фартусі. Супорт токарно-гвинторізного верстату JET GH-2680ZH DRO RFS обладнаний таким чином, що дозволяє нарізати 26 дюймових різьб в діапазоні 0,5 - 7 TPI; 22 метричних різьб в діапазоні 1 - 14 мм; 18 модульних різьб в діапазоні 0,5 - 7 MP та 24 пітчевих різьб в діапазоні 4 - 56 DP. Крок ходового гвинта при нарізанні 12 мм.

Таким чином, на верстаті JET GH-2680ZH DRO RFS можна виробляти до 65 поздовжніх подач 0,063 - 2,25 мм/об та 65 поперечних подач 0,027 - 1,07. У разі задіяння системи «RFS» швидкість переміщення поздовжнього супорта 4,5 м/хв, а поперечного супорта 2 м/хв.

Задня бабка верстату дуже масивна та виконана з чавуну. Вона легко переміщується по загартованими напрямних та має систему швидкої фіксації. Піноль задньої бабки МК-5 має хід 150 мм і діаметр 75 мм. Крім того, задня бабка обладнана механізмом юстирування та може зміщуватися від центрів в обидві сторони на 10 мм.

Робоча площадка токарно-гвинторізного верстату JET GH-2680ZH DRO RFS також забезпечена системою підсвічування, а також системою подачі МОР об'ємом 15 л. Система DRO також розташовується в цьому місці та складається із захищеного екрану і трьох цифрових лінійок з системою керування. DRO відповідає за точну роботу верстату по трьох осях, а також за відлік координат, обнулення координат, ділення навпіл, запам'ятовування корекції та багато іншого. Також тут може встановлюватися як нерухомий люнет з діапазоном руху 20 - 125, 100 - 240 мм, так і рухомий з діапазоном ходу 20 - 100 мм. Відстань між направляючими 405 мм.

Що ж стосується передньої бабки верстату, то вона також дуже технологічна - на ній розміщені всі системи керування верстатом. Механізми зміни швидкісного режиму та подачі постійно працюють в масляній ванні. Це забезпечує їх довговічність та надійність в роботі. Всі шестерні даних механізмів загартовані та відшліфовані. Нарізування різьби на верстаті відбувається без заміни шестерень. Передня бабка оснащена фрикційною муфтою. Маса верстату без упаковки 3820 кг.

Натисніть для отримання додаткової інформації

Особливості експлуатації токарних верстатів JET

Один з найбільш затребуваних з пропонованих видів верстатів в металообробці - це звичайно ж токарний верстат. Навряд чи знайдеться якесь виробництво металевих деталей без використання токарного верстату. На токарних верстатах можна здійснювати широкий діапазон робіт: розточення, обробку заготовки як зовні, так і зсередини; нарізання різьб, торцювання кінців заготовки і т.і. Також необхідно враховувати, що токарні верстати бувають різних видів: автоматичні і напівавтоматичні, вертикальні і горизонтальні. Відповідно і їх функціонал по обробці металевих деталей також широкий. Компанія JET один з локомотивів з розробки та виробництва токарних верстатів різних типів. Саме ця компанія пропонує на світовому та українському ринку самий широкий вибір токарних верстатів.

Для нашого ринку найбільш відомими моделями, які полюбилися покупцям, стали: BD-3, BD-7, BD-X7, BD-920W, BD-8А, GHB1330A, GH-1440W-3 і ряд інших.

JET BD-3

Це найкомпактніший верстат в лінійці токарних верстатів JET. Потужність обладнання 260 Вт, вихідна 150 Вт. Відстань між центрами 175 мм, діаметр патрона 50 мм. Хід поперечної подачі JET BD-3 - 50 мм, пінолі задньої бабки 23 мм. Обороти від 100 до 3800. Обороти JET BD-3 регулюються плавним обертанням ручки потенціометру. Шпиндель верстату JET BD-3 порожнистий з отвором 10 мм. Патрон на шпинделі кріпиться на різьбі М14 крок 1. Така ж різьба на пінолі задньої бабки. Двигун JET BD-3 колекторний, на якому розташовані постійні магніти. Тримач різця 8х8 мм.

Верстат JET BD-3 обладнаний підсвічуванням робочої зони. Патрон має захисний екран з оргскла.

JET BD-X7

На верстаті JET BD-X7 встановлений безколлекторний асинхронний двигун. Максимальний діаметр обробки над станиною 180 мм, над супортом 110 мм. Максимальна відстань між центрами 370 мм. Також на JET BD-X7 є прохідний отвір шпинделя, що дорівнює 20 мм. Конус шпинделя МК-3. Конус пінолі задньої бабки МК-2, при цьому її максимальний хід 40 мм. Верстат JET BD-X7 встановлений на чавунну станину, вона загартована і відшліфована. Модель обладнана плавним регулюванням швидкості від 100 до 2500 об/хв.

Також є реверс, який можна перемикати, а вибір нарізання різьби вправо або вліво перемикається важелем на задній панелі верстату.

Модель JET BD-X7 обладнана захисним екраном. На ньому є кінцевий вимикач, який не включить станок, поки ви не опустите захист. На верстат встановлено чотирьохпозиційний резцедержатель, який може обертатися. На JET BD-X7 також є автоматична подача при точінні, вона дорівнює 0,09 мм на один оборот, а також є десять настроюваних метричних резьб. На JET BD-X7 може бути докуплено і встановлено багато опціонних пристосувань, які оптимізують і урізноманітнюють його технічні можливості.

Шестерні даного верстату виконані з пластика. Але це не повинно вас бентежити. На шестернях JET BD-X7 знаходиться абревіатура РОМ - це говорить про те, що це не простий пластик, а полиформальдегид або «пластикова сталь». Даний матеріал використовується для виготовлення шестерень і вкладишів підшипників. Характеризується високою стабільністю і зберігає жорсткість і міцність навіть при температурі 120 градусів.

Ціна поділки ноніуса JET BD-X7 - 0,02 мм. На ручках встановлені противаги - як би ви її не поставили, вона ніколи не впаде в зворотну сторону.

Також передбачено переміщення задньої бабки. Вона переміщається по напрямних після відкручування гвинта. Передбачено фіксатор пінолі. JET BD-X7 має захист ходового гвинта, стружка туди потрапляти не буде.

JET BD-920W

Оптимальний верстат для домашнього використання. Відстань між центрами 500 мм. Максимальний діаметр обробки над станиною 220 мм, над супортом 135 мм. На JET BD-920W прохідний отвір шпинделя дорівнює 20 мм. Конус шпинделя МК-3. Конус пінолі задньої бабки МК-2, при цьому її максимальний хід 40 мм. JET BD-920W має чавунну станину. Модель обладнана плавним регулюванням швидкості шпинделя від 110 до 1700 об/хв. JET BD-920W комплектується трьохкулачковим патроном, який закривається спеціально передбаченої прозорим захисним кожухом з оргскла.

На панелі управління JET BD-920W знаходяться кнопки для включення / вимикання двигуна, перемикач швидкості подачі, важіль обертання патрона вправо / вліво. На панелі JET BD-920W також розміщена таблиця настройки гітари верстату із зазначенням розмірів шестерень, необхідних для зміни швидкості і кроку подачі різьб. Верстат має автоподачу для поздовжнього точіння і нарізання різьб. Важіль гайки ходового гвинта може встановлюватися під кутом, що дасть можливість виточувати конуси. JET BD-920W - це класичний верстат із ручною подачею.

Щоб змінити швидкість подачі відкриємо захисний кожух з шестернями. Послаблюємо натяг ременя шляхом підняття важеля натягу вгору. Встановіть ремінь відповідно до схеми положення ременя в залежності від числа обертів. Потім натягніть ремінь шляхом руху важеля вниз.

Виберіть напрямок рух шпинделя JET BD-920W за допомогою перемикача.

JET BD-8A

Верстат JET BD-8A призначений для індивідуальних робіт і не призначений для промислового використання і великих навантажень.Верстат встановлений на чавунну станину, вона загартована і відшліфована. Максимальний діаметр обробки над станиною 210 мм, над супортом 135 мм. Максимальна відстань між центрами JET BD-8A - 450 мм. На верстаті встановлений двигун потужністю 1 кВт. Частота обертів шпинделя від 100 до 2000 об/хв. Максимальний розмір резцедержателя 10х10 мм. Хід поперечного супорта 100 мм. Хід верхнього супорта 70 мм. На JET BD-8A передбачена поздовжня і поперечна подача. Коли задіяний важіль автоматичної подачі, то поздовжня і поперечна подачі відповідно регулюються автоматично.

На ручках встановлені противаги - як би ви її не поставили, вона ніколи не впаде в зворотну сторону.

Панель керування JET BD-8A дуже проста у використанні. Для початку роботи включаємо кнопку пуск, відпускаємо червоний вимикач екстреної зупинки, який блокує роботу верстата і опускаємо захисний кожух патрону. Якщо кожух піднято, верстат не працюватиме. Натискаємо зелену кнопку на панелі керування, щоб включити двигун. Кнопки «+» і «-» служать для збільшення або зменшення обертів двигуна JET BD-8A. Кнопка зі стрілкою вниз призначена для запуску реверсного руху патрону.

На JET BD-8A розташована таблиця із зазначенням можливого кроку різьблення і відповідних шестерен, які необхідно для цього встановити. Щоб замінити шестерні, потрібно відкрити кожух передавального механізму JET BD-8A.

На верстат може встановлюватися багато речей, зокрема, нерухомий і рухомий люнет для роботи з довгими заготовками, планшайба, до якої йде набір кріплень. Передбачений спеціальний хомут для обробки довгих заготовок. Для задньої бабки JET BD-8A передбачений обертовий центр, також є обертовий центр більшого діаметра. На верстат може бути встановлений свердлильний патрон. До JET BD-8A також йде дуже цікава деталь - накатник, вона призначена для створення шорсткової поверхні на деталі або нанесення насічок.

Центр, який не обертається, застосовується в якості упору оброблюваної заготовки, його притиск регулюється обертанням маховика задньої бабки JET BD-8A. Оснащення використовується для обробки довгих заготовок на невеликих оборотах шпинделя. Для цього також використовується не обертаємий зрізаний центр. Чотирьохкулачковий патрон застосовується для жорсткого і надійного кріплення і центрування заготовки на верстаті.

На JET BD-8A також може встановлюватися обертаємий центр зі змінними сім'ю кінцевиками. І ще одна дуже практична деталь - цанговий патрон. Цанговий патрон з цангами забезпечить надійне кріплення циліндричних поверхонь для дуже точної обробки деталі.

У комплекті 9 цанг. Також для JET BD-8A передбачений набір різців зі змінними пластинами. Різці для поперечного та поздовжнього точіння.

JET GHB-1340A DRO

JET GHB-1340A DRO - верстат промислового типу. «DRO» в назві верстата позначає, що на ньому встановлені цифрові лінійки.

JET GHB-1340A DRO повністю виконаний з чавуну. Напрямні верстата загартовані і відшліфовані. Особливістю JET GHB-1340A DRO є наявність знімного містка. Прибравши його, ви можете обробляти заготовку діаметром до 476 мм. Максимальна відстань між центрами 1015 мм. Максимальний діаметр обробки над станиною 330 мм. Діаметр обточування над супортом 197 м. Розподіл ноніуса поперечного супорта - 0,05 мм. Поздовжня подача на верстаті - автоматична. Частота обертання шпинделя JET GHB-1340A DRO - від 70 до 2000 об/хв. Верстат має дуже багату стандартну комплектацію. У стандартній комплектації йде трьохкулачковий патрон діаметром 160 мм, також може бути встановлений чотирьохкулачковий патрон діаметром 200 мм.

До JET GHB-1340A DRO йде планшайба діаметром 300 мм. Все це дозволить обробляти величезну гаму заготовок. Для обробки довгих заготовок на JET GHB-1340A DRO передбачені два упорних центри для задньої бабки і перехідний конус для передньої бабки. Також в комплектацію входить два люнета: рухливий і нерухомий.

Для обробки довгих прутків передбачено отвір діаметром 38 мм. На JET GHB-1340A DRO встановлені два важеля вибору швидкості: зниженої і підвищеної. Також на панелі керування знаходиться важіль вибору автоматичної подачі: вліво, вправо.

У стандартній комплектації JET GHB-1340A DRO також йде комплект шестерень. Вони потрібні для того, щоб змінити метричну або дюймову різьбу. Для того, щоб вибрати подачу, яка необхідна, потрібно встановити комбінацію. Наприклад, виставляємо двома важелями положення А / С. Якщо на другому важелі С не включається, потрібно натиснути зелену кнопку короткочасного пуску JET GHB-1340A DRO і встановлюємо в положення С. І, відповідно, центральним важелем встановлюємо в положення R.

Для нарізування різьблення з кроком 1,5 мм необхідно встановити відповідний різець на резцедержателі 16х16 мм. Далі налаштовуємо гітару JET GHB-1340A DRO. Дані отримуємо з таблиці верстату. Значення на таблиці вказують на позицію важелів: А / С, L / Т. Також необхідно вибрати оптимальну швидкість - 70 оборотів. Вага верстата 650 кг.
