Барабанні шліфувальні верстати JET

Модель Фото Потужність (кВт) Напруга (В) Частота обертання барабану (об/хв) Ширина місця шліфування (в два проходи) (мм) Товщина заготовки (мм) Швидкість подачі заготовки (м/хв) Мін. довжина заготовки (мм) Шліфувальний барабан (øхмм) Ціна (грн.)
JWDS-1632-M Барабанний шліфувальний верстат Jet JWDS-1632-M 2.0 220 1400 406 (812) 0.8-75 0-3 60 127x406 78499

Барабанний шліфувальний верстат Jet JWDS-1632-M

Барабанний шліфувальний верстат Jet JWDS-1632-M
Арт.: 723520KM

Для шліфування, а також браширування заготовок з деревини, компанія JET пропонує барабанний шліфувальний верстат JET JWDS-1632-M. Даний верстат оснащений шліфувальним алюмінієвим барабаном Ø127х406 мм консольного розташування, на який кріпиться абразивна стрічка шириною 75 мм. Стрічка швидко встановлюється та регулюється завдяки наявності спеціально запатентованої системи кріплення. В якості опції на барабанний шліфувальний верстат JET JWDS-1632-M може встановлюватись щітковий вал Ø130х410 мм для браширування заготовок. Барабанний шліфувальний верстат JET JWDS-1632-M укомплектований двигуном 2,0 (1,1) кВт, який обертає барабан з абразивною стрічкою зі швидкістю 1400 об/хв. Швидкість подачі заготовки регулюється в межах 0-3 м/хв. Необхідно відзначити, що на барабанному шліфувальному верстаті JET JWDS-1632-M встановлена ​​електронна система плавної подачі SandSmart. Вона полягає в тому, що в разі різкого збільшення граничного навантаження на двигун через нерівності заготовки, система SandSmart автоматично зменшить швидкість подачі. Глибина обробки заготовки встановлюється спеціальним маховиком. JET JWDS-1632-M забезпечує обробку деталі товщиною 0,8-75 мм з шириною шліфування (в два проходи) 406 (812) мм. Мінімальний розмір заготовки для обробки на верстаті 60 мм. Оператор без додаткових інструментів може виставити паралельність валу та підставки на JET JWDS-1 632-M. Для оптимального видалення стружки та підключення аспірації на верстаті передбачений патрубок діаметром 100 мм. Станина обладнання виконана з чавуну. Габарити верстату 508х420х1007 мм, вага 71 кг.

JWDS-2250 Барабанний шліфувальний верстат Jet JWDS-2250 2.3 220 1400 635 (1270) 0.8-100 0-3 60 127 х 642 99899

Барабанний шліфувальний верстат Jet JWDS-2250

Барабанний шліфувальний верстат Jet JWDS-2250
Арт.: 723550OSKM

Барабанний шліфувальний верстат JET JWDS-2250 обладнаний автоматичною подачею заготовок під управлінням контролера Sand Smart, який регулює швидкість подачі, вона знижується в разі неприпустимого навантаження на двигун. Консольне розташування шліфувального барабану дозволяє обробляти заготовки шириною до 1270 мм. На верстаті встановлений шліфувальний барабан діаметром 127 мм. Швидкість подачі регулюється від 0 до 3 м/хв. Максимальна область шліфування 100 мм в два проходи. Регулювання висоти положення барабану та паралельності транспортера виконуються зручними ручками без застосування спеціального інструменту.

Powermatic PM2244 Барабанний шліфувальний верстат Jet Powermatic PM2244 2.3 220 1400 550 (1100) 0.8-100 0-3 60 127х560 133699

Барабанний шліфувальний верстат Jet Powermatic PM2244

Барабанний шліфувальний верстат Jet Powermatic PM2244
Арт.: 1792244-RU
Компанія JET пропонує унікальний професійний барабанний шліфувальний верстат Powermatic PM2244. Устаткування призначене для великих заводських навантажень та виконано тільки з високоякісних комплектуючих, про що говорить вага самого верстату - 150 кг. Всі основні вузли барабанного шліфувального верстату Powermatic PM2244 виконані з литого чавуну. Таким чином забезпечується стійкість та точність роботи обладнання.

Барабанний шліфувальний верстат JET Powermatic PM2244 відрізняється наявністю електронної системи регулювання шліфування. Верстат оснащується потужним двигуном з вхідною потужністю 2,3 (1,3) кВт. Шліфувальний вузол має консольне розташування та насаджений на вал двигуна. Шліфбарабан виконаний з алюмінію ∅127х560 мм з частотою обертання 1400 об/хв. Система фіксації шліфувальної стрічки на валу, шириною 75 мм, запатентована компанією та забезпечує легкий натяг та фіксацію. Вал Powermatic PM2244, завдяки спеціально передбаченій системі, може бути легко замінений на браширувальну щітку двох типів Ø130х410 мм. Таким чином функціонал верстату значно розширюється. В шліфувальний вузол Powermatic PM2244 також входить і подаюча транспортерна стрічка 553х913 мм, а також металевий стіл. Швидкість подачі заготовки 0-3 м/хв, мінімальна довжина заготовки, яку може обробляти верстат, 60 мм при товщині заготовки 0,8-100 мм. Ширина області шліфування 560 мм, а в два проходи 1120 мм.

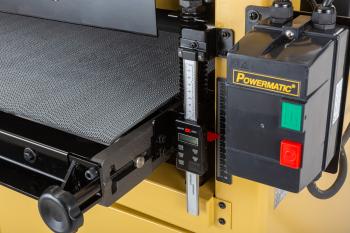

Також особливістю барабанного шліфувального верстату JET Powermatic PM2244 є наявність електронної системи контролю обробки заготовки. Це означає, що точність шліфування максимальна. На робочій поверхні Powermatic PM2244 розміщується відповідний дисплей, на якому оператор контролює швидкість подачі заготовки, а також глибину шліфування Feed Logic. Так як на верстаті також розміщена звичайна шкала шліфування для обробки заготовки за допомогою штурвалу вручну, додаткова максимальна точність на Powermatic PM2244 виставляється за допомогою електроніки. Відповідно, автоматично виставляється як швидкість подачі, так і глибина шліфування до сотих міліметру. Ця ж система регулює й навантаження на вал, сповільнюючи, в разі невдало підібраної глибини, швидкість руху стрічки. Після того, як навантаження на вал Powermatic PM2244 падає, швидкість роботи стрічки підвищується до заданої оператором.

Система аспірації передбачає наявність витяжного штуцеру діаметром 100 мм. Також під верстатом розташована тумба на колесах, в якій може розміщуватися різне оснащення або інструмент. Габарити верстату без упаковки: довжина 1 073 мм, ширина 957 мм, висота 1257 мм. Маса 149 кг.

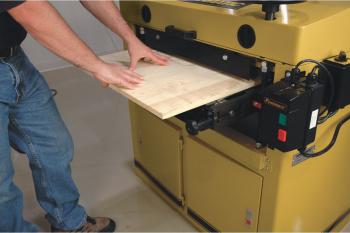

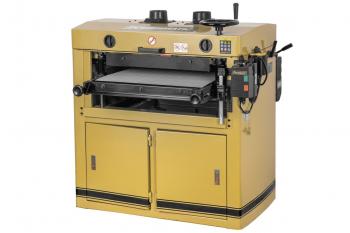

DDS-225 Двохбарабанний шліфувально-калібрувальні верстат Jet DDS-225 5.7 380 1400 635 0.8-133 2/3 230 Два по 152х640 219744

Двохбарабанний шліфувально-калібрувальні верстат Jet DDS-225

Двохбарабанний шліфувально-калібрувальні верстат Jet DDS-225
Арт.: 1791290T

Модель JET DDS-225 призначена для промислового використання на виробництві та характеризується високим рівнем шліфування заготовки, яку після обробки можна обклеювати стрічкою. Забезпечують такий високий рівень обробки два алюмінієвих шліфувальних вали ø152х640 мм, на які намотується шліфстрічка 75 або 100 мм. При цьому стрічка на приймальному і вихідному валу JET DDS-225 може відрізнятися своєю зернистістю, що дуже важливо при точній шліфовці. На верстаті JET DDS-225, з метою розширення його можливостей, можуть встановлюватися вали для браширування. Товщина оброблюваної заготовки 0,8 - 133 мм виставляється маховиком на кришці. Показник контролюється на ЖК моніторі, при цьому точність регулювання становить 0,2 мм. На JET DDS-225 може оброблятися заготовка максимальної ширини 635 мм та мінімальної довжини 230 мм. За один прохід з заготовки по всій ширині шліфування може зніматися від 1,5 до 2,5 мм в залежності від твердості породи. Особливістю JET DDS-225 є окрема регулювання заднього барабану, яке має високу точність. Швидкість подачі заготовки також може регулюватися в межах 2 і 3 м/хв. Верстат комплектується потужним двигуном в 5,7 кВт, який забезпечує обертання валів зі швидкістю 1400 об/хв. При обробці заготовки на JET DDS-225 використання аспіраційної системи обов'язково. Для підключення аспірації передбачено два штуцери по 100 мм, так як верстат дуже продуктивно виробляє пил. Габарити верстату 1090х1120х1090 мм, вага 332 кг.

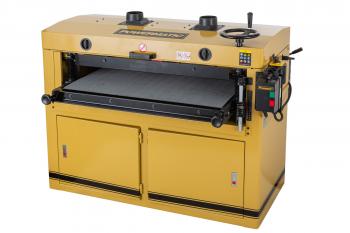

DDS-237 Двохбарабанний шліфувально-калібрувальні верстат Jet DDS-237 11.0 380 1400 940 0.8-133 2/3 230 Два по 152х945 328754

Двохбарабанний шліфувально-калібрувальні верстат Jet DDS-237

Двохбарабанний шліфувально-калібрувальні верстат Jet DDS-237
Арт.: 10000650T

Модель JET DDS-237 призначена для обробки великих дерев'яних заготовок. На верстаті, з метою розширення його можливостей, можуть встановлюватися вали для браширування. Потужність двигуна JET DDS-237T - 11 кВт, що забезпечує обертання двох прогумованих алюмінієвих шліфувальних валів ø152х945 мм зі швидкістю 1400 об/хв. На вали намотується стрічка шириною 75 або 100 мм. Задній вал має регулювання з точністю до 0,2 мм. Знімання за один прохід на будь-якій деревині - до 2 мм в тому числі і твердих порід. JET DDS-237T може працювати відразу з декількома заготовками. Верстат має дві швидкості подачі заготовки - 2 і 3 м/хв. Необхідно також звернути увагу, що на передній частині верстату розташований рідкокристалічний монітор, який показує висоту положення барабану. Вона регулюється спеціальною ручкою, що обертається, розташованою на кришці верстату. JET DDS-237T може обробляти заготовку максимальною шириною до 940 мм, товщиною 0,8 - 133 мм і довжиною не менше 230 мм. При обробці заготовки на JET DDS-237T використання аспіраційної системи обов'язково. Для підключення аспірації передбачено два штуцери по 100 мм. Габарити верстату 1090 х 1420 х 1090 мм, вага 440 кг.

JWDS-1020-M Барабанний шліфувальний верстат Jet JWDS-1020-M 1.3 220 1725 254 (508) 0.8-75 0-3 60 127х254 Немає в
наявності

Барабанний шліфувальний верстат Jet JWDS-1020-M

Барабанний шліфувальний верстат Jet JWDS-1020-M
Арт.: 723510M

Барабанний шліфувальний верстат JET JWDS-1020-M - це дуже компактне, ергономічне та естетичне обладнання. На корпусі, відлитому з легкого алюмінієвого сплаву, встановлений алюмінієвий шліфувальний барабан з системою швидкої фіксації та натягу шліфувальної стрічки. Підйом та опускання барабану виконується обертальною рукояткою. Шліфувальний вузол розташований консольно, що дозволяє проводити обробку в два проходи, розширюючи зону шліфування до 504 мм. На верстаті можна обробляти заготовки товщиною від 0,8 та до 75 мм зі швидкістю подачі 0-3 м/хв. Передбачена можливість (опційно) установки браширувальних щіток. Таким чином, верстат може виконувати широкий спектр обробки поверхні: від браширування до калібрування та чистового шліфування.

Барабанні шліфувальні верстати

Компанія JET пропонує широкий вибір барабанних шліфувальних верстатів, таких як 10-20 Plus, 16-32 Plus, 22-44 Plus та 22-44 OSC з функцією осциляції. Барабанні верстати DDS-225 і DDS-237T відносяться до сегменту промислових.

JET 10-20 Plus

Верстат складається з станини, подавального вузла з приводом та шліфувального барабана з двигуном. Швидкість транспортерної стрічки JET10-20 Plus може змінюватися в діапазоні від 0 до 3 м/хв. Максимальна ширина заготовки 255 мм, з розворотом - ширина може збільшуватися до 510 мм. Для початку роботи на JET10-20 Plus необхідно встановити шліфувальну стрічку. Ця операція має особливість, яка полягає в будові вузла барабану. Вузол подпружинен і його завдання полягає в тому, щоб він вибирав слабини в шліфувальній стрічці. Хід вузла натягу повинен бути максимальним.

Регулювання верстата JET 10-20 Plus полягає в установці паралельності шліфбарабана та валиків транспортерної стрічки. Валики регулюються за допомогою ослаблення гайок і переміщення кронштейна. Паралельність шліфувального барабана регулюється правильною установкою кута нахилу консолі JET10-20 Plus.

Для регулювання знадобляться два каліброваних бруска, які розташовуються по краях валу. Опускаємо штурвал JET10-20 Plus до зіткнення вала з брусками. Далі відкріпляємо гвинти та регулюючим барашком на верхній частині верстату виставляємо потрібні значення.

Коли бруски рухаються під валом з однаковим ступенем натягу, закріплюємо регулювальні гвинти.

Щоб виставити показник глибини зі шкалою, ми опускаємо вал до торкання транспортерної стрічки і дивимося, що показує шкала. Якщо шкала трохи збита, то відкріпляємо гвинт показника глибини та виставляємо його рівно за шкалою. Коли глибина виставлена, фіксуємо гвинт.

Також необхідно відзначити, що на JET 10-20 Plus замість барабана можуть встановлюватися спеціальні брашірувальні щітки. Для цього необхідно замінити вал шліфувального барабана на вал щітки.

Барабанні шліфувальні верстати DDS-225 і DDS-237T відносяться до класу промислового обладнання та відрізняються високою продуктивністю і технологічністю.

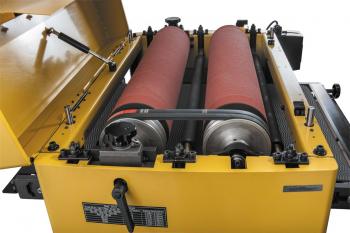

JET DDS-225

Верстат JET DDS-225 може здійснювати подачу заготовки на двох швидкостях: 2 і 3 м/хв.

Два барабани мають характеристики 152х640 мм.

На верстаті також може проводитись заміна валів на вали для браширування.

Знімаємо ручку для регулювання висоти, відкриваємо кришку верстату. Послаблюємо фіксатори другого валу та ставимо його в положення нуль. Відкручуємо кріплення захисного кожуху та знімаємо його. Послаблюємо натяг ременів мотору. Послаблюємо кріплення букси до корпусу. Знімаємо приводні ремні. Потім знімаємо перший шліфувальний вал, встановлюємо металевий браширувальний вал. Перевіряємо співвісність шківів. Далі послаблюємо кріплення підшипника. Притягуємо буксу до корпусу, максимально піднявши вісь вгору. Фіксуємо підшипник з обох сторін. Відкручуємо гвинти кріплення регулювальної рукоятки 2-го валу JET DDS-225 з правого боку.

Знімаємо рукоять другого вала і рахуємо кількість обертів гвинта. Відкручуємо буксу від корпусу з лівого боку і знімаємо вал. Встановлюємо поліабразивний вал. Послаблюємо кріплення підшипника. Притягуємо буксу до корпусу, максимально піднявши вісь вгору. Фіксуємо стопорні гвинти підшипників з обох сторін. Встановлюємо регулювальний гвинт з рукояткою другого валу на таку ж кількість обертів і прикручуємо до корпусу. Накидаємо та натягуємо ремні приводного вала.

Встановлюємо захисний кожух. Затягуємо кріпильні гвинти. Після цього робимо пробний запуск.

JET DDS-237T

Це промисловий верстат, призначений для обробки великих дерев'яних заготовок. Потужність двигуна JET DDS-237T 11 квт, максимальна ширина 940 мм. Знімання за один прохід на будь-якій деревині - до 2 мм, в тому числі і твердих порід. JET DDS-237T може працювати відразу з декількома заготовками. Верстат має дві швидкості подачі заготовки - 2 і 3 м/хв. Прогумовані шліфувальні барабани виконані з алюмінію.

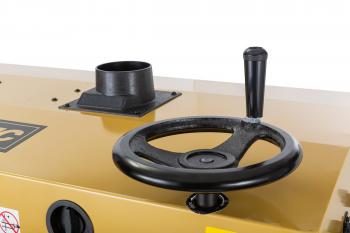

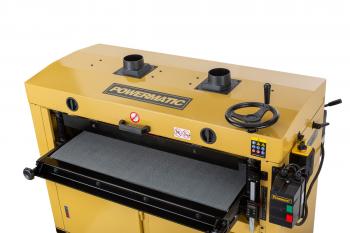

Необхідно також звернути увагу, що на передній частині верстату розташований рідкокристалічний монітор, який показує висоту положення барабану. Вона регулюється спеціальною ручкою, що розташована на кришці верстату.

На верстаті JET DDS-237T, з метою розширення його можливостей, можуть встановлюватися вали для браширування. Детально про заміну валів описано в JET DDS-225.
