Свердлильні верстати по металу JET

Підлоговий свердлильний верстат JET JDP-13FM можна сміливо віднести до професійного класу, тому що він має двигун, розрахований на роботу в тривалому режимі, круглий масивний стіл з литого чавуну з радіальними прорізами для кріплення лещат, міцні кронштейни і колону. Лімб, який контролює хід пінолі, поєднаний з регульованим кінцевим обмежувачем. У комплекті поставки входить патрон під оправлення В16, отвір шпинделя під конус МК-2. Верстат дозволяє свердлити отвори в стали свердлами з максимальним діаметром 16 мм. Робочий стіл поворотний з регульованим нахилом. Простота та надійність конструкції гарантують багато років експлуатації верстату без поломок та ремонтів.

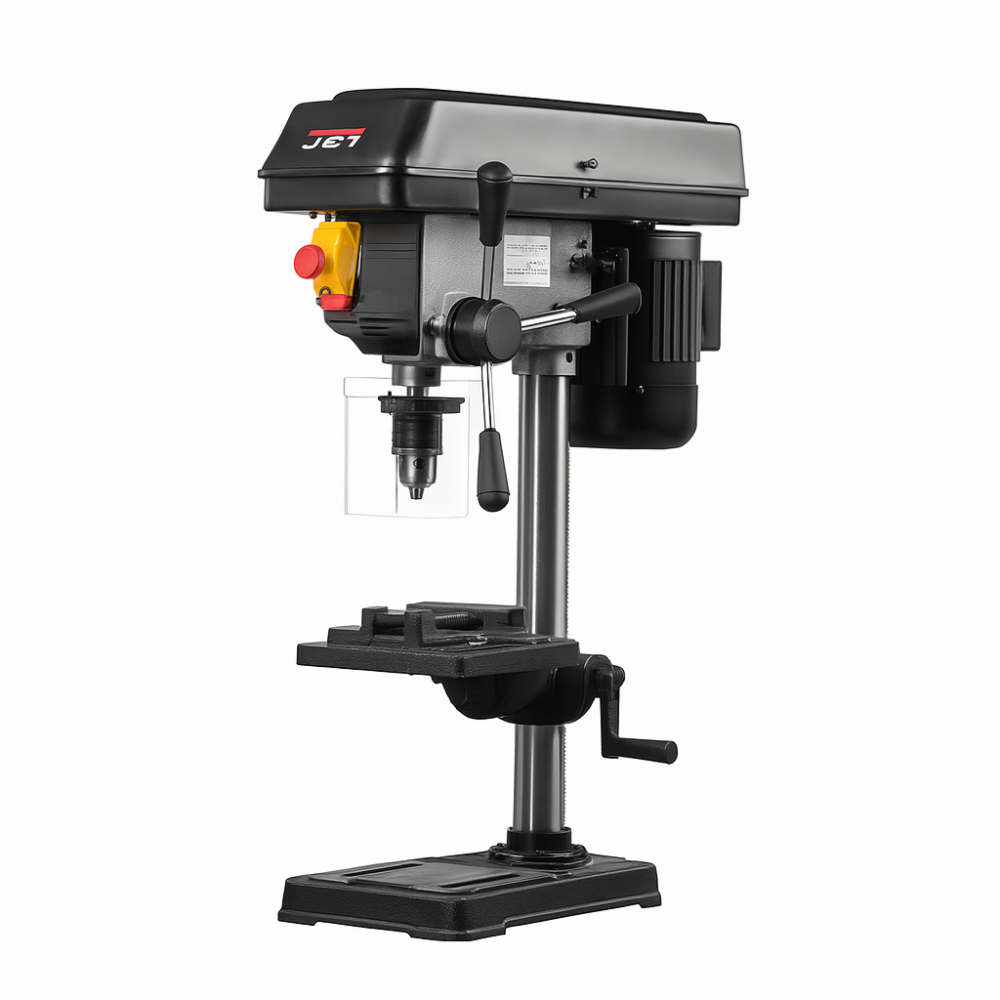

JET JDP-10 може застосовуватися для свердління отворів як у дереві, так і металі. Цьому сприяє широкий діапазон швидкостей, на яких може працювати верстат - 12. Швидкості JET JDP-10 встановлюються шляхом перекидання ременів на шківах. Верстат комплектується двигуном в 0,4 кВт, який забезпечує роботу на швидкості від 210 до 2580 об/хв. JET JDP-10 комплектується швидкозажимний патроном 16 мм. Піноль висувається на відстань до 60 мм, виліт шпинделя 127 мм. На верстаті є функція обмеження глибини свердління, точність якого виставляється за міліметровою шкалою. Від робочого столу JET JDP-10 до шпинделя відстань 340 мм, від основи до шпинделя - 420 мм. Робочий стіл верстату 210 х 195 мм виконаний з чавуну та має кріплення для установки лещат, а також функцію нахилу ± 0-45 °. Стіл JET JDP-10 за допомогою рукоятки регулюється по висоті. Габарити моделі 530 х 320 х 840 мм, вага 43 кг.

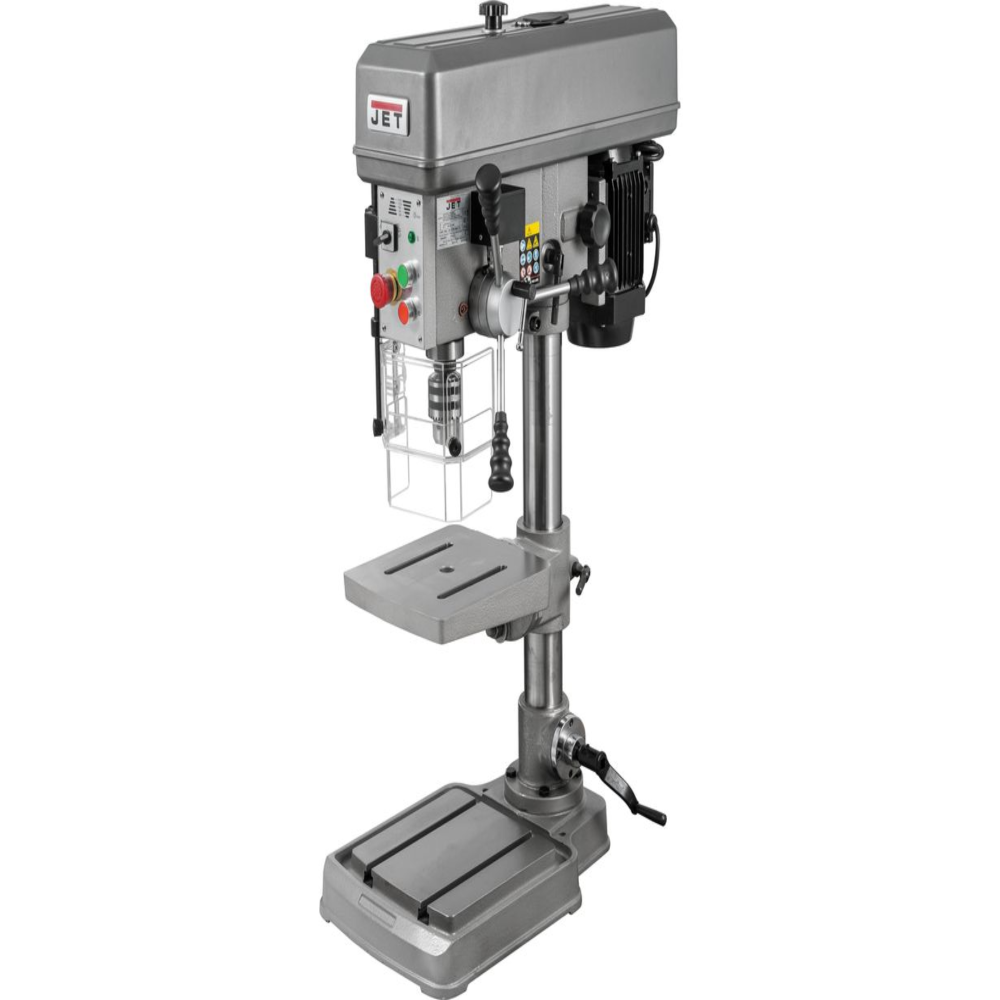

JET JDP-13 – промисловий свердлильний верстат, що відрізняється високою точністю та довговічністю, а якість та надійність якого перевірено роками. Це робить його ідеальним для використання у серійному виробництві.

Основа верстата, розміром 205 x 205 мм, виготовлена з міцного чавуну та обладнана двома Т-подібними пазами шириною 16 мм, призначеними для надійного кріплення заготовок. На сталевій колоні діаметром 73 мм встановлена зубчаста рейка, що забезпечує вертикальне переміщення столу. Робочий стіл також виготовлений з високоякісного чавуну і має розмір 265 x 265 мм, з чотирма Т-подібними пазами шириною 14 мм, хрест-нахрест, що перетинаються, призначеними для кріплення лещат або деталей спеціальними прихватами. Максимальна відстань між шпинделем та основою – 640 мм, а між шпинделем та робочим столом – 445 мм.

Робочий стіл має вражаючі можливості: обертання навколо колони на 360° і нахил вправо/ліворуч у межах ±45°. Свердлильна головка дозволяє свердлити отвори діаметром до 16 мм. Конус шпинделя на верстаті – МК-2.

Асинхронний двигун потужністю 370 Вт забезпечує крутний момент через клиновий ремінь та шківну групу, надаючи станку 5 швидкостей у діапазоні від 490 до 2510 об/хв. Хід пінолі шпинделя верстата становить 80 мм, а шкала з міліметровою та дюймовою розміткою разом із регульованим обмежувачем забезпечують контроль глибини свердління. Максимальний виліт шпинделя – 168 мм.

Для забезпечення безпечної роботи верстат оснащений прозорим захисним екраном з кінцевим вимикачем, а під кожухом коробки знаходиться захисний вимикач, що запобігає включенню при відкритому кожусі. Аварійна зупинка легко доступна на передній верстатній панелі через червоний аварійний вимикач грибкового типу.

Стандартна комплектація включає швидкозатискний патрон свердлильний 1-13 мм з посадкою В16, оправку свердлильного патрона МК-2/В16 і інструкцію з експлуатації. Вага JET JDP-13 – 45кг, габаритні розміри – 580x330x970 мм, виготовлений у Китаї.

У трифазному виконанні JET JDP-15 комплектується двигуном в 0,9 кВт. Свердлильний вузол та робочий стіл 330х330 мм виконані з чавуну. Конструкція надійна та потужна. JET JDP-15 працює на 12 швидкостях від 210 до 2580 об/хв. Швидкості JET JDP-15 перемикаються шляхом перекидання клиновидного ременя на шківах, які розташовані в кришці верстату. Панель керування JET JDP-15 передбачає регулювання глибини свердління, а також наявність міліметрової шкали глибини свердління. Максимальний діаметр свердла, яке може використовувався на JET JDP-15 - 16 мм. Патрон швидкозатискний. Піноль JET JDP-15 висувається на відстань до 85 мм, виліт шпинделя 190 мм. Відстань від шпинделя до столу 450 мм, від основи до шпинделя 540 мм. Робочий стіл JET JDP-15 виконаний з чавуну, а також має функцію нахилу ± 0-45 °. На столі кріпляться лещата, які йдуть в комплекті до верстату. Габарити моделі 630 х 400 х 1000 мм, вага 74 кг.

Дану модель виробник позиціонує як напівпрофесійну. Свердлильний вузол та робочий стіл 330х330 мм виконані з чавуну. Конструкція надійна та потужна. JET JDP-15 працює на 12 швидкостях від 210 до 2580 об/хв. Швидкості JET JDP-15 перемикаються шляхом перекидання клиновидного ременя на шківах, які розташовані в кришці верстату. Панель керування JET JDP-15 передбачає регулювання глибини свердління, а також наявність міліметрової шкали глибини свердління. JET JDP-15 працює від мережі та має потужний двигун з функцією реверсу в 0,9 кВт. Може поставлятись як в однофазному, так і трифазному виконанні. Максимальний діаметр свердла, яке може використовувався на JET JDP-15 - 16 мм. Патрон швидкозатискний. Піноль JET JDP-15 висувається на відстань до 85 мм, виліт шпинделя 190 мм. Відстань від шпинделя до столу 450 мм, від основи до шпинделя 540 мм. Робочий стіл JET JDP-15 виконаний з чавуну, а також має функцію нахилу ± 0-45 °. На столі кріпляться лещата, які йдуть в комплекті до верстату. Габарити моделі 630 х 400 х 1000 мм, вага 74 кг.

JET IDP-15BV – це високотехнологічне обладнання, розроблене для ефективного свердління металу, дерева та пластику. Він відрізняється чудовою продуктивністю та призначений для професійного використання. З його допомогою можна здійснювати свердління отворів діаметром до 16 мм у сталі та до 20 мм у чавуні.

Основною перевагою верстата є можливість точного вибору швидкості обертання шпинделя в межах від 450 до 2000 об/хв. Регулювання здійснюється на лицьовій панелі там знаходиться і табло, на якому видно встановлені оберти. Двигун верстата колекторний з вихідною потужністю 0,75 кВт та споживаною – 1,1 кВт, передача обертання на шпиндель здійснюється за допомогою шківів та ременя.

Основні вузли верстата виготовлені з високоміцного сірого чавуну, включаючи основу розміром 250x210 мм, робочий стіл розміром 278x285 мм і голову. Голова встановлена на товстостінній трубі діаметром 73 мм. Все це забезпечує ефективне поглинання вібрації. Стіл можна повернути на 45 градусів в обидві сторони, а також встановити оптимальну робочу висоту. Поворот стола навколо колони може здійснюватися як за годинниковою, так і проти. Максимальна відстань від шпинделя до стола складає 470 мм, до основи – 640 мм. Посадкове місце у шпинделі МК2, його виліт (відстань від колони до центра шпинделя) – 170 мм, а робочий хід – 85 мм.

Верстат легко підключається до стандартної побутової мережі 220 В, може бути встановлений на верстаті, також передбачена можливість кріплення і самої основи. Крім того, кожен верстат поставляється з фірмовою гарантією JET і включає комплектуючі, такі як дорн швидкозатискний свердлильний патрон (діапазон від 1 до 13 мм) і посібник з експлуатації. Верстат вироблений у Тайвані, його вага – 50 кг, габаритні розміри (ДxШxВ) – 565x350x980 мм.

Для професійного використання трифазне виконання верстату JET JDP-17F більш кращє, тому що модель комплектується двигуном на 1 кВт з функцією реверсу, який забезпечує обертання шпинделя на 16 швидкостях в діапазоні від 160 до3330 об/хв. Швидкості на JET JDP-17F встановлюються шляхом перекидання ременів на шківах. Свердлильний вузол виконаний з чавуну. Верстат комплектується швидкозажимний патроном на 16 мм. Піноль шпинделя JET JDP-17F висувається на 85 мм, виліт шпинделя - 215 мм. Крім цього верстат обладнаний функцією регулювання глибини свердління, а також міліметровою шкалою для оптимізації виставлення налаштувань свердління. Відстань від основи JET JDP-17F до шпинделя 1170 мм, від столу до шпинделя 1060 мм. Робочий стіл верстату 365 х 365 мм виконаний з чавуну та комплектується лещатами для затиску заготовки. Також стіл має функцію нахилу ± 0-45 °, а також регулювання по висоті за допомогою спеціальної рукоятки. Габарити моделі 680 х 430 х 1 625 мм, вага 83 кг.

JET JDP-17F поставляється в однофазному та трифазному виконанні.В однофазному варіанті верстат комплектується двигуном в 1,0 кВт, який забезпечує обертання шпинделя на 16 швидкостях в діапазоні від 160 до3330 об/хв. Швидкості на JET JDP-17F встановлюються шляхом перекидання ременів на шківах. Свердлильний вузол виконаний з чавуну. Верстат комплектується швидкозажимний патроном на 16 мм. Піноль шпинделя JET JDP-17F висувається на 85 мм, виліт шпинделя - 215 мм. Крім цього верстат обладнаний функцією регулювання глибини свердління, а також міліметровою шкалою для оптимізації виставлення налаштувань свердління. Відстань від основи JET JDP-17F до шпинделя 1170 мм, від столу до шпинделя 1060 мм. Робочий стіл верстату 365 х 365 мм виконаний з чавуну та комплектується лещатами для затиску заготовки. Також стіл має функцію нахилу ± 0-45 °, а також регулювання по висоті за допомогою спеціальної рукоятки. Габарити моделі 680 х 430 х 1 625 мм, вага 83 кг.

Свердлильний верстат JET JDP-22F є обладнанням з промислової серії верстатів, що відрізняється видатними характеристиками точності і довговічності. Виготовлений з використанням високоякісних деталей та механізмів, він призначений для ефективного використання у серійному виробництві деталей.

Тяжка та стійка основа верстата розміром 465x330 мм виконана з чавуну та обладнана двома Т-подібними пазами шириною 18 мм для надійного кріплення заготовок. Колона діаметром 92 мм із зубчастою рейкою забезпечує вертикальне переміщення столу. Робочий стіл також виготовлений з якісного чавуну та має розмір 470x415 мм з двома Т-подібними пазами шириною 14 мм. Максимальна відстань між шпинделем та основою становить 1220 мм, а між шпинделем та робочим столом – 690 мм.

Стіл має функціональність обертання на 360° навколо колони і нахилу вправо/ліворуч в межах ±45°. Свердлильна головка здатна свердлити отвори діаметром до 25 мм у сталі та до 28 мм у чавуні. Конус шпинделя – МК-3. Привідний двигун має потужність на виході 750 Вт, а споживає з мережі 1,0 кВт. Передача обертання відбувається через клиновий ремінь та шківну групу. Діапазон частоти обертання шпинделя з 12 швидкостями варіюється від 150 до 2850 об/хв.

Хід пінолі шпинделя становить 120 мм, а для контролю глибини свердління передбачена шкала з міліметровою та дюймовою розміткою, а також регульований обмежувач. Виліт шпинделя – 280 мм.

  Для забезпечення безпеки оператора верстат оснащений прозорим захисним екраном з кінцевим вимикачем. Захисний вимикач під кожухом коробки швидкостей запобігає включенню верстата при відкритій кришці. Червоний аварійний вимикач грибкового типу, розташований на передній панелі, надає засіб аварійної зупинки у разі потреби. JDP-22F виготовлений у Китаї. Розміри верстата (ДxШxВ) – 885x575x1696 мм, його вага – 164 кг.

JET IDP-17 – це найновіший вертикально-свердлильний верстат, який встановлюється на підлозі, розроблений для ефективного використання в умовах тривалих навантажень на підприємствах, що спеціалізуються на серійному та дрібносерійному виробництві. Він виготовлений на заводі в Тайвані, що гарантує високу якість та надійність.

IDP-17 здатний свердлити сталеві заготовки діаметром до 16 мм, а деталі із чавуну – до 20 мм. Максимальний діаметр кінцевої фрези, який можна використовувати на цьому верстаті – 16 мм, а торцевої – 85 мм. Швидкість свердління, що визначається частотою обертання шпинделя, може регулюватися покроково в діапазоні від 290 до 2330 об/хв (12 різних швидкостей).

Хід пінолі верстата IDP-17 становить 85 мм, виліт шпинделя (відстань від осі шпинделя до колони) – 275 мм, конус шпинделя – МК2. Відстань від шпинделя до столу дорівнює 775 мм, що задовольняє потреби більшості працівників. Максимальна вага заготовки, яку можна розмістити на робочому столі розміром 355х355 мм – 50 кг. Стіл оснащений механізмами повороту навколо колони, підйому та опускання, а також функцією нахилу вправо/ліворуч на 45 градусів. IDP-17 підключається до трифазної мережі з напругою 400 В. Асинхронний двигун з вихідною потужністю 0,75 кВт споживає з мережі 1,1 кВт. Розмір основи верстата 550x350 мм, відстань від основи до шпинделя 1200 мм.

Свердлильний вузол IDP-17 встановлений на колоні з товстостінної труби діаметром 80 мм. Усі елементи керування верстата виконані з урахуванням ергономіки і забезпечують комфортні умови роботи оператора. Верстат поставляється повністю готовим до використання і включає 3-х кулачковий свердлильний патрон до 16 мм, клин, ключ для патрона і лампу місцевого освітлення. Вага верстата – 107 кг, а його габарити – 550×355×1700 мм.

JET IDP-22 – вертикально-свердлильний верстат нового покоління призначений для продуктивної експлуатації в умовах тривалих навантажень на підприємствах, що спеціалізуються на серійному та дрібносерійному виробництві.

Він виготовлений на заводі в Тайвані і цей гарантує найвищу якість та підвищену надійність верстата. IDP-22 здатний свердлити сталеві заготовки діаметром до 25 мм, а деталі із чавуну – до 32 мм. Максимальні діаметри торцевої та кінцевої фрези становлять 100 мм та 25 мм відповідно. Швидкість свердління, тобто частота обертання шпинделя, може встановлюватися в діапазоні від 145 до 2530 обертів на хвилину (всього 12 швидкостей).

Хід пінолі верстата IDP-22 – 118 мм, відстань від осі шпинделя до колони (виліт шпинделя) – 275 мм, конус шпинделя – МК3. Відстань від шпинделя до столу цілком задовольнить потреби більшості працівників і становить 665 мм. Максимальна вага заготовки, яку можна розмістити на робочому столі, – 80 кг, а його розміри 475 х 410 мм. Стіл забезпечений механізмом повороту навколо колони, механізмом підйому та опускання і функцією нахилу вправо/ліворуч на 40 градусів. IDP-22 призначений для підключення до трифазної мережі з напругою 400 В. Вихідна потужність асинхронного двигуна становить 1,1 кВт при споживанні - 2,0 кВт. Розмір основи верстата 500x575 мм, відстань від основи до шпинделя 1180 мм.

Свердлильний вузол IDP-22 встановлений на товстостінній трубі, діаметром 90 мм. Усі елементи керування верстата виконані з урахуванням ергономіки, забезпечуючи комфортні умови роботи оператора. Верстат поставляється повністю готовим до використання, в комплекті з ним йдуть 3-х кулачковий патрон свердлильний, клин, ключ для патрона і лампа місцевого освітлення. Його вага – 145 кг, а габарити – 890x480x1700 мм.

Пропонуємо вашій увазі один з найпотужніших в класі ремінних свердлильних верстатів - свердлильний верстат JET JDP-20FT. Всі його основні компоненти виконані з чавуну, а стійка - зі сталевої труби. Устаткування працює при напрузі мережі 400В. Свердлильний верстат JET JDP-20FT комплектується асинхронним двигуном 1 кВт (0,85 кВт), який забезпечує його роботу на 12 швидкостях в діапазоні 70 - 1650 об/хв. Швидкість встановлюється шляхом перекидання ременів на шківах. Завдяки таким параметрам верстат JET JDP-20FT забезпечує свердління стали в 32 мм, в чавуні 35 мм. Конус шпинделя на верстаті МК-4, виліт шпинделя 257 мм, хід пінолі 120 мм. Привід пінолі шпинделя JET JDP-20FT має відповідну шкалу по лімбу. На ній встановлений обмежувач глибини свердління. Крім того, свердлильний верстат JET JDP-20FT обладнаний лазерним покажчиком свердління. Завдяки масивній конструкції та великій вазі, на JET JDP-20FT можна обробляти великі і важкі деталі або заготовки. Для цього встановлено відстань шпиндель-стіл 700мм, а шпиндель-підставка 1190 мм. Свердлильний верстат JET JDP-20FT обладнаний потужним масивним робочим столом 475x425 мм, який пересувається по станині завдяки ручці-підйомника. Стіл для кріплення обладнання має Т-образні пази 15,5 мм. У разі, якщо стіл заважає обробці деталі, він може відкидатися. Розмір основи столу 450x577 мм. Розміри верстату: довжина 855 мм, висота 1695 мм, маса без упаковки 116 кг.

Редукторний свердлильний верстат JET GHD-46PF призначений для різноманітної обробки деталі, в тому числі фрезерування та нарізання резьби. Модель дозволяє виконувати операції свердління та фрезерування завдяки наявності посилених конічних підшипників шпинделя. Шліфовані напрямні JET GHD-46PF обладнані клиновидними регульованими планками. JET GHD-46PF оснащений двигуном в 1,1 кВт, який забезпечує обертання шпинделя з конусом МК-4 на 6 швидкостях в діапазоні 50-1250 об/хв. Редукторна головка JET GHD-46PF дозволяє передавати крутний момент без прослизання. Редуктор знаходиться в масляній ванні, що забезпечує довговічність та надійність конструкції. Верстат забезпечує максимальний діаметр свердління 40 мм, при автоподачі - 25 мм. Шпиндель JET GHD-46PF оснащений обмежувачем ходу для захисту передачі від пошкодження. Торцеве фрезерування може проводиться з діаметром до 100 мм, кінцеві - 25 мм. Виліт шпинделя 260 мм. Піноль шпинделя JET GHD-46PF має хід в 130 мм, при автоподачі - 107 мм. При автоподачі піноль шпинделя має функцію автоповернення, подача пінолі: 30,12 / 0,18 / 0,25 мм/об. Свердлильна голова JET GHD-46PF може пересуватися по колоні діаметром 115 мм, а також має функцію нахилу під кутом 90 ° вліво / 30 ° вправо. Відстань від шпинделя до столу 690 мм, дощенту - 1469 мм. Робочий стіл JET GHD-46PF - 555 х 495 мм масивний та чавунний, а також обладнаний двома пазами по 16 мм для кріплення лещат. Стіл може регулюватися по висоті. Для ефективної роботи JET GHD-46PF обладнаний системою подачі МОР за допомогою насосу 0,1 кВт. Ємність бака МОР 8 л. Робоча зона має вбудовану підсвітку. Габарити моделі 914 х 762 х 2083 мм, вага 310 кг.
