Форматно-раскроечные станки JET

Модель Фото Мощность (кВт) Напряжение (В) Диаметр основного / подрезного пильного диска (мм) Обороты основного / подрезного пильного диска (об/мин) Ход подвижного стола (каретки) (мм) Размеры рабочего стола (мм) Макс. высота распила под углом 90°/45° (мм) Угол наклона пильного диска (°) Цена (грн.)

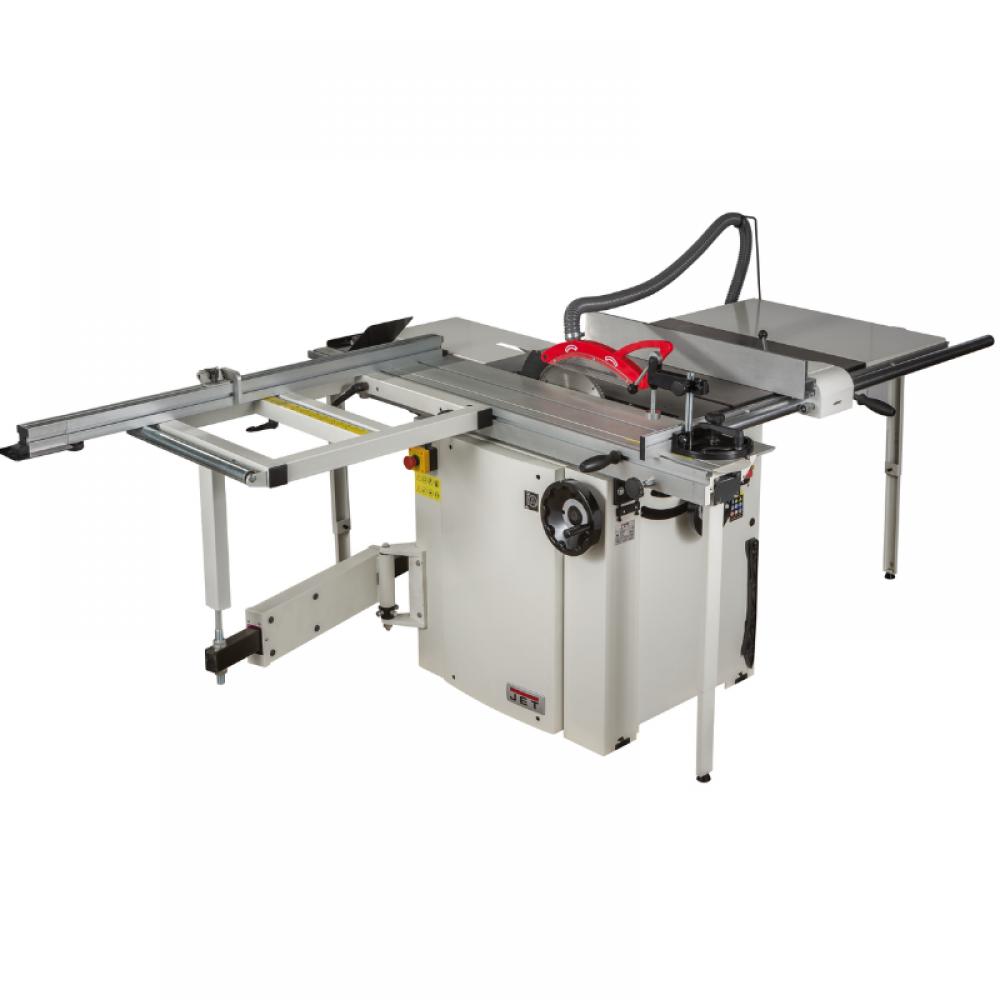

JTSS-1600X2 Форматно-раскроечный станок Jet JTSS-1600X2 5,5 (3,75) 380 305-355 (30)/120 (20) 4000/8000 1600 896х548 мм /63 мм 0-45° 0

Форматно-раскроечный станок Jet JTSS-1600X2

Форматно-раскроечный станок Jet JTSS-1600X2
Арт.: 10000065T

ПРИНИМАЕМ ПРЕДЗАКАЗЫ. ТОВАР НАХОДИТСЯ В ДОРОГЕ.



Характеристики
Потребляемая (выходная) мощность, кВт 5,5 (3,75)
Частота вращения пильного диска на холостом ходу, об/мин 4000
Частота вращения подрезного диска на холостом ходу, об/мин  8000
Внешний (посадочный) диаметр пильного диска, мм 305-355 (30)
Внешний (посадочный) диаметр подрезного диска, мм 120 (20)
Угол наклона пильного диска 0-45°
Глубина пропила с диском 305/ 355 мм, мм 0-90 мм/ 25-115 мм
 Глубина пропила под углом 45º, мм 63мм
Размеры рабочего стола (ДхШ), мм 896х548 мм
Удлинение рабочего стола (ДхШ), мм 830х320
Расширение рабочего стола справа (ДхШ), мм 896х470
Максимальная ширина заготовки при пилении с параллельным упором справа, мм 835
Размеры подвижного стола (ДхШ), мм 1600х315
Расширение подвижного стола (ДхШ), мм 600х900
Максимальная ширина до ограничителя торцевого упора подвижного стола, мм 1860
Ход подвижного стола (каретки), мм 1600
 Максимальная длина распила на подвижном столе, мм 1600
Диаметр вытяжных штуцеров, мм 60 и 120
Тип станка Дерево
Напряжение, В 380
Страна производителя Тайвань
Длина, мм 2150
Ширина,мм 2280
Высота, мм 1060
Масса, кг 376
Длина в упаковке, см 181
Ширина в упаковке, см 109
Высота в упаковке, см 113
Масса в упаковке, кг 492

   JTSS-1600X2 — профессиональный форматно-раскроечный станок

       Ключевые особенности конструкции:

  •    Удобная замена диска: благодаря механизму блокировки вала смена основного пильного диска занимает минимум времени и усилий.

  •    Надежный привод подрезного диска осуществляется от основного электродвигателя, что упрощает конструкцию и снижает износ узлов.

  •    Пильный узел и стол отлиты из прочного серого чугуна, обеспечивающего жесткость и устойчивость к вибрациям.

  •    Плавная регулировка параметров: глубина и угол наклона основного пильного диска настраиваются с помощью удобных маховиков.

  •    Регулируемый расклинивающий нож позволяет адаптировать станок под разные виды пил и материалов.

  •    Регулировка подрезного узла — простая настройка положения подрезного диска через маховики.

   Рабочая зона и управление:

  •    Основной чугунный стол обладает высокой стабильностью и служит надежной базой для всех операций.

  •    Удлинители и расширители выполнены из стального листа и могут быть легко демонтированы при необходимости.

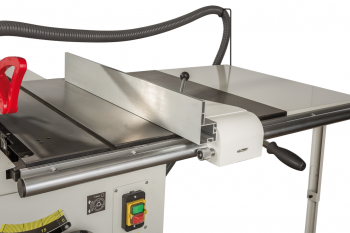

  •    Параллельный упор оснащен эксцентриковым зажимом и тонкой подстройкой, позволяющей добиваться высокой точности распила.

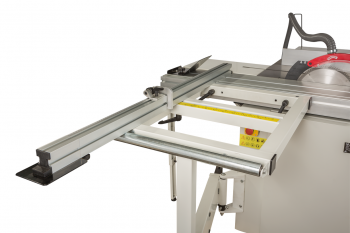

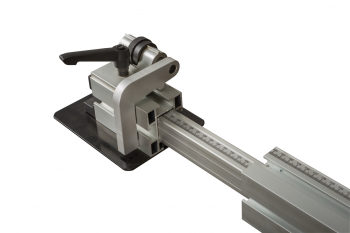

  •    Подвижный стол из алюминиевого профиля оснащен телескопической опорой и регулируемым поперечным упором с линейкой и откидным ограничителем («башмаком»).

  •    Эксцентриковый прижим надежно фиксирует заготовки при перемещении на подвижном столе.

               Назначение и преимущества:

  JTSS-1600X2 разработан для интенсивной профессиональной эксплуатации в небольших столярных мастерских и на производственных участках. Несмотря на компактные размеры, станок уверенно справляется с крупными и тяжелыми деревянными заготовками, благодаря массивной конструкции и мощному пильному узлу.

Каретка, входящая в базовую комплектацию, позволяет выполнять высокоточные раскрои. Направляющие изготовлены из стали и рассчитаны на продолжительную безотказную работу. Основной пильный диск диаметром 305 мм можно заменить на 355 мм — в этом случае глубина пропила достигнет 115 мм. Однако при минимальной глубине диск полностью не скрывается под столом, что стоит учитывать при специфических задачах.

Параллельный упор, входящий в комплект, предоставляет расширенные возможности по точной настройке положения материала и фиксации, а также может быть адаптирован под различные режимы реза.

Комплектация:

- Подрезной диск Z24
- Параллельный упор
- Расширитель рабочего стола справа
- Удлинитель рабочего стола
- Подвижный стол
- Расширитель подвижного стола с телескопической опорой и с выдвижным упором заготовки
- Прижим заготовки
- Упор заготовки
Натисніть для отримання додаткової інформації
JTSS-1600 (220B) Форматно-раскроечный станок Jet JTSS-1600 (220B) 3.8 220 315(30) / 90(20) 4500/8500 1600 800х385 100/80 0-45 168192

Форматно-раскроечный станок Jet JTSS-1600 (220B)

Форматно-раскроечный станок Jet JTSS-1600 (220B)
Арт.: 10000044M



Характеристики
Потребляемая (выходная) мощность, кВт 3,5(2,5)
Тип станка Дерево
Напряжение,В 220
Удлинение рабочего стола (ДхШ), мм 500х310
Размеры подвижного стола (ДхШ), мм 1600х270
Расширение подвижного стола (ДхШ), мм 580х680
Максимальная ширина до ограничителя торцевого упора подвижного стола, мм 2200
Ход подвижного стола (каретки), мм 1600
Максимальная длина распила на подвижном столе, мм 1350
Частота вращения подрезного диска на холостом ходу, об/мин 8700
Внешний (посадочный) диаметр подрезного диска, мм 90(20)
Расширение рабочего стола из чугуна справа (ДхШ) 800х440
Дополнительное расширение рабочего стола из стального листа справа (ДхШ) 800х440
Частота вращения пильного диска на холостом ходу, об/мин 4700
Внешний (посадочный) диаметр пильного диска, мм 315(30)
Угол наклона пильного диска 0-45º
Максимальная глубина пропила под углом 0° и 45°, мм 100 и 80 мм
Размеры рабочего стола (ДхШ), мм 800х385 мм
Максимальная ширина заготовки при пилении с параллельным упором справа, мм 1220
Диаметр вытяжного штуцера, мм 100
Длина, мм 1600
Ширина,мм 2280
Высота, мм 865
Масса, кг 250
Длина в упаковке, см 94
Ширина в упаковке, см 80
Высота в упаковке, см 104
Масса в упаковке, кг 300

JET JTSS-1600 предназначен для промышленного использования и отличается высоким качеством сборки. Станок комплектуется мощным двигателем в 3,8 кВт, который обеспечивает вращение пильного диска 315 (30) мм со скоростью 4500 об/мин и подрезного диска 90 (20) мм со скоростью 8500 об/мин. Пильный диск JET JTSS-1600 имеет регулировку как по наклону в пределах 0-45º, так и глубине пропила. Таким образом, станок осуществляет пропил заготовки под углом 90º - 100 мм и 45º -80 мм. Расклинивающий нож также имеет регулировку. Рабочий стол JET JTSS-1600 - 800х385 мм, а также боковое расширение стола 800х440 мм выполнены из чугунного литья, что обеспечивает точность и устойчивость настроек. Справа кроме чугунного расширение дополнительно предусмотрено и стальное расширение стола таких же размеров. JET JTSS-1600 имеет подвижную каретку 1600х270 мм, на которой с помощью специального эксцентрикового зажима надежно крепится заготовка. Рабочий стол JET JTSS-1600 оборудован мощным алюминиевым параллельным упором, который избавляет оператора от необходимости наносить разметку на однотипные заготовки. Для чистоты реза ламинированных покрытий станок JET JTSS-1600 снабжен подрезным диском, который имеет привод от основного двигателя. Ход каретки 1600 мм, такая же максимальная длина распила. Ширина распила, которая возможна на станке до упора каретки – 2200 мм. Максимальная ширина при пилении с параллельным упором справа 1220 мм. Отличительной особенностью JET JTSS-1600 является его комплектация. Он снабжен всеми вспомогательными конструкциями, которые в других моделях аналогичных станков необходимо докупать. Компания JET прилагает к станку JET JTSS-1600 чугунный расширитель рабочего стола, дополнительный стальной расширитель станка 800 х 440 мм; стальной удлинитель стола 500 х 310 мм; расширение каретки с телескопическим упором 580х680 мм и множество другого вспомогательного оборудования. Габариты станка 1600 х 2280 х 865 мм, вес 265 кг. Подключение аспирации производится через патрубок диаметром 100 мм.

Комплектация:

- Пильный диск Z96
- Подрезной диск Z20
- Параллельный упор
- Чугунный расширитель рабочего стола справа
- Стальной из листа расширитель рабочего стола справа и опора для него
- Удлинитель рабочего стола
- Подвижный стол
- Упор подвижного стола с угловой разметкой
- Расширитель подвижного стола с телескопической опорой и с выдвижным упором заготовки
- Прижим заготовки
Натисніть для отримання додаткової інформації

Особенности настройки и эксплуатации форматно-расскроечных станков JET

Форматно - расскроечные станки предназначены для распила заготовок большого размера. Отличительной технической особенностью станков данного класса является наличие большого подвижного стола – каретки, с помощью которой осуществляется движение и распил заготовки. В линейку форматно - расскроечных станков компании JET входят JTSS-1600, JTSS-1700, JTSS-3200TXPRO и JTSS-3200X.

JET JTSS-1600

Это станок предназначен для промышленного использования и отличается высоким качеством сборки и использованных материалов. Рабочий стол JET JTSS-1600, а также боковое расширение стола станка выполнены из чугунного литья, что обеспечивает точность и устойчивость настроек.

JET JTSS-1600 имеет подвижную каретку, на которой с помощью специального эксцентрикового зажима надежно крепится заготовка. Рабочий стол также оборудован мощным алюминиевым параллельным упором, который избавляет оператора от необходимости наносить разметку на однотипные заготовки.

Для чистоты реза ламинированных покрытий станок JET JTSS-1600 снабжен подрезным диском, который имеет привод от основного двигателя.

Ход каретки 1600 мм.

Отличительной особенностью JET JTSS-1600 является его комплектация. Он снабжен всеми вспомогательными конструкциями, которые в других моделях аналогичных станков необходимо докупать. Компания JET прилагает к станку чугунный расширитель рабочего стола, дополнительный стальной расширитель станка; стальной удлинитель станка; расширение каретки с телескопическим упором и множество другого вспомогательного оборудования, который значительно расширяет функционал станка.

JET JTSS-3200X

Этот станок обеспечит качественный распил ДСП и МДВ, а также легко справится с пиломатериалом, клееными щитами и другими изделиями из пластика. Данные возможности станка являются следствием высококачественных материалов, применяемых при его производстве. Пильный узел оснащен основным и подрезным пильным диском. На JET JTSS-3200X установлен один из самых мощных двигателей в линейке раскроечных станков в 5,4 кВт. После установки станка на место, где он будет эксплуатироваться,  необходимо открыть заднюю крышку на корпусе станка и удалить транспортную пластинку. Очень важное условие для нормальной работы форматно-расскроечных станков - это установка оборудования на максимально ровную поверхность. Минимальная площадка для работы на станке JET JTSS-3200X составляет 7 м в длину и 5 м поперек каретки. Основной рабочий стол размером 840х550 мм изготовлен из чугуна. К столу JET JTSS-3200X крепится расширение стола справа и удлинение стола. В столе размещены специальные отверстия для регулировки  подрезного диска. К рабочему столу и расширению стола JET JTSS-3200X крепится специальная направляющая, по которой двигается массивный параллельный упор с эксцентриковым зажимом. При необходимости установления более точных параметров распила, упор подстраивается рукояткой. Большая ручка на корпусе упора JET JTSS-3200X служит для быстрой переустановки алюминиевой его части.

Каретка станка JET JTSS-3200X длиной 3000х360 мм состоит из двух частей. Нижняя часть каретки крепится к станку в трех местах, верхняя движется на специально предусмотренных шариках, расположенных в подвижной системе по 8 шариков с каждой стороны.

Дополнительной особенностью JET JTSS-3200X также является наличие поджимной планки в верхней части каретки, которая позволяет со временем, при возникновении люфта хода каретки, устранить его без замены деталей еще на несколько лет. При необходимости, каретку JET JTSS-3200X можно точно выставить параллельно пильному диску при помощи двух регулировочных винтов с обоих сторон на станине станка. Металлическая конструкция расширения устанавливается в любом месте на боковой стенке каретки и поддерживается регулируемой выдвижной опорой с телескопической ногой. Упор с прижимом заготовки и дополнительной выдвижной частью JET JTSS-3200X увеличит ширину распиливаемых деталей.

Перпендикулярность пильного диска к столу проверяется угольником с высоким классом точности. Старайтесь использовать для работы на станке JET JTSS-3200X пильный диск высокого качества. Для распила пиломатериалов, клееных щитов можно использовать пильный диск, который идет в комплектации. Диск меняется легко. Необходимо помнить, что гайка, притягивающая шайбу с пильным диском к оси, имеет левую резьбу. Не забывайте закрывать крышку нижнего кожуха после замены диска JET JTSS-3200X, иначе электродвигатель не включится. Для распиливания листов ДСП или МДФ используют различные подрезные диски с посадочным диаметром 20 мм и наружным 80-100 мм.

Перед началом регулирования подрезного диска JET JTSS-3200X обязательно ослабьте винт в столе. После установки подрезного диска обязательно закрутите стопорный винт. Пильный узел крепится к чугунному столу. Подрезной диск вращается плоским ремнём от оси основного пильного диска. Плоский ремень при работе станка полный рабочий день служит в среднем 10-12 месяцев. Периодически, открыв заднюю крышку корпуса станка JET JTSS-3200X, производите чистку деталей внутри корпуса, особо тщательно – винт наклона пильного узла и ограничивающий его ход гайки.
