Фрезерно-сверлильные станки JET

Модель Фото Мощность (кВт) Напряжение (В) Частота вращения шпинделя (об/мин) Макс. диаметр сверления / нарезания резьбы (мм) Макс. диаметр торцевой / концевой / дисковой фрезы (мм) Ход пиноли шпинделя / фрезерной головки (мм) Расстояние шпиндель-стойка / шпиндель-стол (мм) Размеры раб.стола / ход раб.стола по оси X/Y/Z (мм) Цена (грн.)

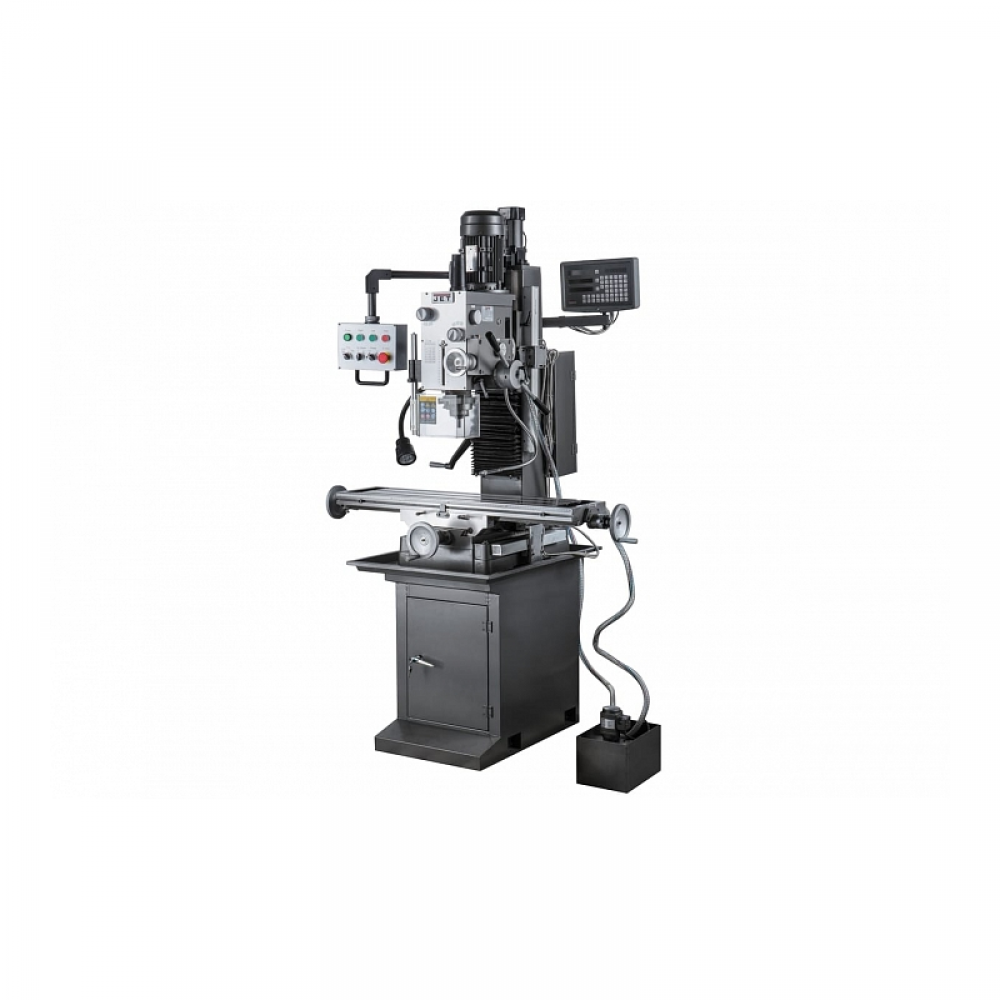

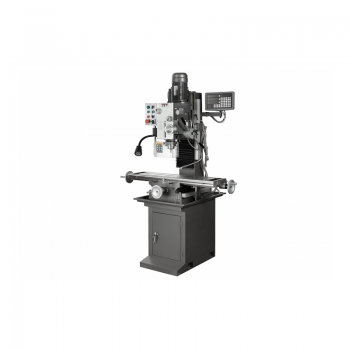

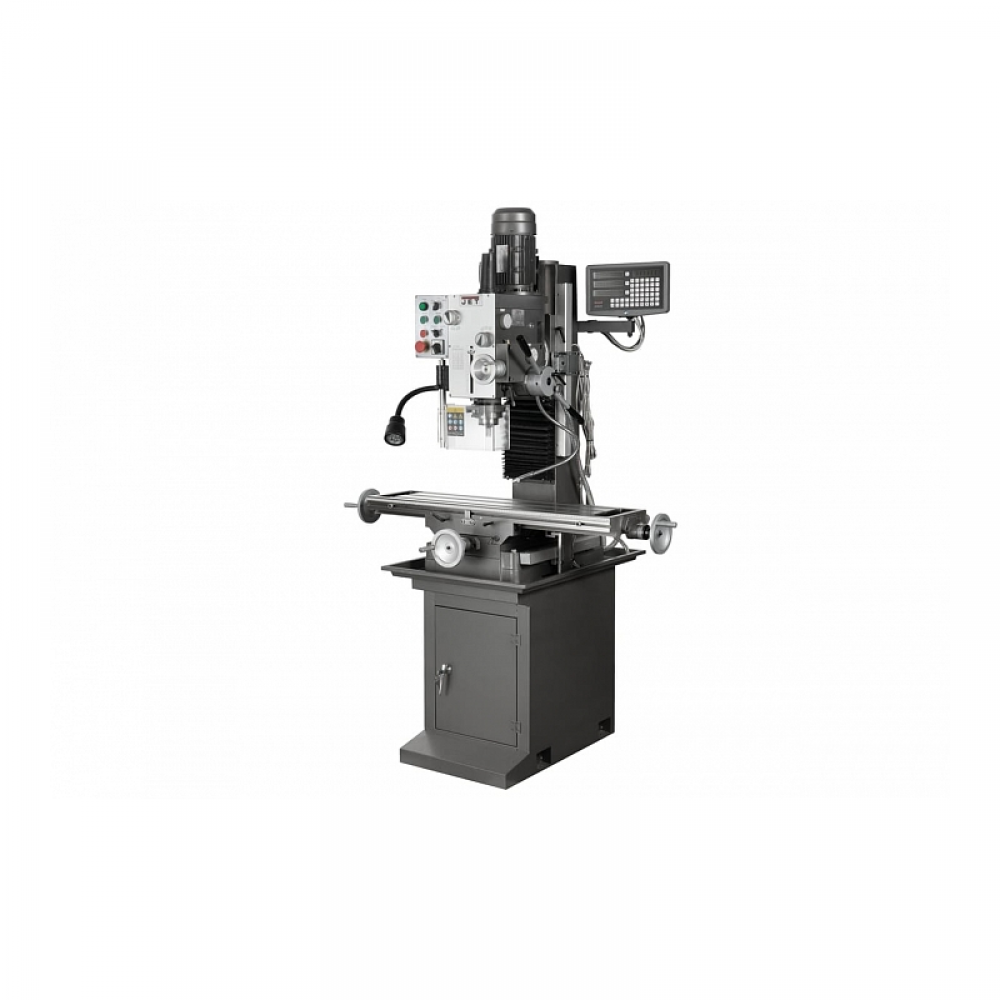

JVM-836 DRO Универсальный вертикально-фрезерный станок Jet JVM-836 DRO 2,2 380 66 - 4550 20/ 100/20/ 127/ 133 - 400/50 - 356 /905 х 200 0

Универсальный вертикально-фрезерный станок Jet JVM-836 DRO

Универсальный вертикально-фрезерный станок Jet JVM-836 DRO
Арт.: 50000156T

ПРИНИМАЕМ ПРЕДЗАКАЗЫ. ТОВАР НАХОДИТСЯ В ДОРОГЕ.

Характеристики
Максимальный диаметр сверления сталь, мм 20
Максимальный диаметр сверления с автоподачей, сталь, мм 16
Максимальный диаметр сверления чугун, мм 20
Максимальный диаметр торцевой фрезы, мм  100
Максимальный диаметр концевой фрезы, мм 20
Частота вращения вертикального шпинделя, об/мин 66-4550
Количество скоростей вертикального шпинделя, шт 16
Автоматическая подача пиноли, мм/об 0,04/0,08/0,15
Количество автоматических подач, шт 3
Ход пиноли шпинделя, мм 127
Диаметр пиноли, мм 85,75
Шомпол М13
Конус шпинделя ISO-30 (DIN2080)
Диапазон поворота вертикальной головы (вправо/влево) ±90°
Диапазон наклона вертикальной головы (вперед/назад) ±45°
Расстояние от вертикального шпинделя до стола, мм 50 - 356
Расстояние шпиндель-стойка 133-400
Диапазон поворота хобота ±90°
Размер стола по оси X и Y, мм 905 х 200
Ход стола по оси X и Y, мм 640х240
Ход стола по оси Z, мм 355
Максимальная нагрузка на стол, кг 250
Количество подач по оси X, шт. плавно
Ширина Т-образного паза, мм 16
Расстояние между пазами, мм 64
Количество Т-образных пазов, шт 3
Мощность вертикального двигателя, кВт 2,2
Тип станка Металл
Напряжение, В 380
Аналог в карточке товара 50000900T
Длина, мм 1400
Ширина,мм 1320
Высота, мм 1950
Масса, кг 730
Длина в упаковке, см 130
Ширина в упаковке, см 110
Высота в упаковке, см 220
Масса в упаковке, кг 850

       Комплектация и особенности станка JVM-836TSDRO:

  •   Прочные упорные подшипники шпинделя обеспечивают надежность и точность при фрезеровании различных материалов.

  •   Устройство цифровой индикации (УЦИ) по трем координатным осям X, Y, Z упрощает контроль параметров и настройку инструмента.

  •   Биение шпинделя не превышает 0,01 мм, что говорит о высоком уровне точности всей конструкции.

  •   Конструкция фрезерной головы с возможностью наклона влево/вправо и поворотно-сдвижной консолью расширяет спектр доступных операций.

  •   Увеличенный вылет пиноли облегчает выполнение глубокого сверления.

  •   Централизованная система смазки рабочего стола облегчает техническое обслуживание.

  •   Возможность вращения шпинделя в двух направлениях.

  •   Шлифованные направляющие с клиновидными прижимами — для надежной работы без люфтов.

  •   Механический тормоз шпинделя — для быстрого останова.

  •   Встроенная система подачи СОЖ — для стабильного охлаждения зоны резания.

        Назначение и конструктивные особенности:

   JVM-836TSDRO — это универсальный вертикально-фрезерный станок, произведённый компанией JET. Предназначен для прецизионной обработки деталей из черных и цветных металлов, сталей и сплавов, а также иных материалов. Он станет отличным выбором для мастерских, производственных участков, исследовательских лабораторий и образовательных учреждений.

    Станок разработан на Тайване — признанном мировом лидере по производству металлообрабатывающего оборудования. В отличие от базовой модели JVM-836TS, данная версия оснащена системой цифровой индикации, что делает работу более точной и удобной.

            Технические параметры:

  •  - Подключение к сети 380 В.

  •  - Двигатель: 2,2 кВт (потребляемая мощность — 4,2 кВт).

  •  - Скорости вращения шпинделя: от 65 до 4550 об/мин.

  •  - Макс. диаметр сверления — 20 мм (ручная подача) / 16 мм (автоподача).

  •  - Автоматическая подача реализована по оси X.

  •  - Макс. диаметр торцевой фрезы — 100 мм, концевой — 20 мм.

  •  - Расстояние шпиндель-стол: 50–356 мм, шпиндель-стойка: 133–400 мм.

  •  - Размер стола: 905 × 200 мм.

  •  - Грузоподъемность стола — до 250 кг.

   Фрезерная головка вращается на ±90°, обеспечивая гибкость в позиционировании инструмента. Дополнительно реализован механизм смены направления вращения и тормоз шпинделя. Направляющие проходят фирменную термообработку JET и высокоточную шлифовку. Система СОЖ входит в комплект.

Комплектация:

- Зажимная тяга М12
- Регулируемый упор глубины сверления
- Защитный экран с концевым выключателем
- Автоматическая подача стола по оси Х
- Централизованная система смазки стола
- Система подвода СОЖ
- Поддон для сбора стружки
Натисніть для отримання додаткової інформації
JMD-1 Фрезерно-сверлильный станок Jet JMD-1 0.25 220 100 - 1000 / 200 - 2000 10 / М6 20 / 10 / ­- 30 / 230 140 / 265 240х145 / 190x100 41376

Фрезерно-сверлильный станок Jet JMD-1

Фрезерно-сверлильный станок Jet JMD-1
Арт.: 50000020M
Характеристики
Максимальный диаметр сверления сталь, мм 10
Максимальный диаметр сверления чугун, мм 12
Максимальный диаметр торцевой фрезы, мм  20
Максимальный диаметр концевой фрезы, мм 10
Максимальный диаметр нарезаемой резьбы, мм М6
Сверлильный патрон 1-10
Частота вращения вертикального шпинделя, об/мин 100 - 1000, 200 - 2000
Количество скоростей вертикального шпинделя, шт плавно
Ход пиноли шпинделя, мм 30
Диаметр пиноли, мм 33
Шомпол М10
Конус вертикального шпинделя МК-2
Диапазон поворота стойки (вправо/влево) ±45°
Расстояние от вертикального шпинделя до стола, мм 265
Расстояние от вертикального шпинделя до стойки, мм 140
Размер стола по оси X и Y, мм 240-145
Ход стола по оси X и Y, мм 190х100
 Ход головы по оси Z, мм 230
Ширина Т-образного паза стола, мм 8
Расстояние между пазами стола, мм 45
Количество Т-образных пазов стола, шт 3
Тип двигателя Колекторнний
Мощность вертикального двигателя, кВт 0,15
Тип станка Металл
Напряжение, В 230
Длина, мм 550
Ширина, мм 450
Высота, мм 630
Масса, кг 40
Длина в упаковке, см 48
Ширина в упаковке, см 41
Высота в упаковке, см 61
Масса в упаковке, кг 58

Фрезерно-сверлильный станок JET JMD-1 предназначен для индивидуального использования. Корпус станка выполнен из чугуна, что придает ему дополнительной устойчивости и стойкости к вибрации. JET JMD-1 комплектуется двигателем в 0,15 кВт, который обеспечивает частоту вращения шпинделя с конусом МК-2 в диапазонах скоростей 100 - 1000, 200 - 2000 об/мин. Пиноль шпинделя двигается на 30 мм, максимальный диаметр сверления  10 мм, диаметр торцевой фрезы 20 мм, концевой -  10 мм. Шпиндель JET JMD-1 может вращаться как влево, так и вправо. Т-образный рабочий стол обеспечивает движение по осям  X и Y. Размер стола по осям X и Y-240 х 145 мм, ход X и Y -190 x 100 мм. Стол оборудован пазами для крепления тисков.  Стойка JET JMD-1 наклонна в диапазоне 45° влево/вправо. Станок обеспечит максимальную высоту сверления и фрезерования детали от шпинделя до стойки -  140 мм, от шпинделя до стола 265 мм. Ход фрезерной головки 230 мм. Габариты модели 550 х 450 х 630 мм, вес 40 кг.

    Комплектация:

 - Зажимная тяга М10
 - Сверлильный патрон с оправкой
 - Защитный экран
 - Набор инструмента для обслуживания станка
 - Набор сухарей 8 мм
 - Руководство по эксплуатации
Натисніть для отримання додаткової інформації
JMD-1L Фрезерно-сверлильный станок Jet JMD-1L 0.6 220 100-1100 / 100-2500 13 / М8 30 / 16 / ­- -­ / 230 167 / 270 460х145 / 220х130 54720

Фрезерно-сверлильный станок Jet JMD-1L

Фрезерно-сверлильный станок Jet JMD-1L
Арт.: 50000045M



Характеристики
Максимальный диаметр сверления сталь, мм 13
Максимальный диаметр сверления чугун, мм 15
Максимальный диаметр торцевой фрезы, мм  30
Максимальный диаметр концевой фрезы, мм 16
Максимальный диаметр нарезаемой резьбы, мм М8
Сверлильный патрон 1-13
Частота вращения вертикального шпинделя, об/мин 100-2500
Количество скоростей вертикального шпинделя, шт плавно
Диаметр пиноли, мм 33
Шомпол М12
Конус вертикального шпинделя МК-3
Диапазон поворота стойки (вправо/влево) ±45°
Расстояние от вертикального шпинделя до стола, мм 270
Расстояние от вертикального шпинделя до стойки, мм 167
Размер стола по оси X и Y, мм 460 x 120
Ход стола по оси X и Y, мм 295х100
 Ход головы по оси Z, мм 180
Ширина Т-образного паза стола, мм 12
Расстояние между пазами стола, мм 34
Количество Т-образных пазов стола, шт 3
Тип двигателя Колекторнний
Мощность вертикального двигателя, кВт 0,35
Тип станка Металл
Напряжение, В 230
Масса станка (брутто) 72 кг
Габаритные размеры упаковки (ДхШхВ), мм 640х600х730 мм
Длина, мм 590
Ширина, мм 580
Высота, мм 760
Масса, кг 54
Длина в упаковке, см 64
Ширина в упаковке, см 60
Высота в упаковке, см 73
Масса в упаковке, кг 70

Фрезерно-сверлильный станок JET JMD-1L предназначен для индивидуального применения. Это тяжелый устойчивый станок. Он выполнен из чугуна для обеспечения точности сверления и фрезерования. JET JMD-1L комплектуется коллекторным двигателем выходной мощностью 0,35 кВт. Он обеспечивает вращение шпинделя в диапазоне скоростей 100-1100, 100-2500 об/мин, которые плавно регулируются. Шпиндель JET JMD-1L с конусом МК-3 может вращаться как влево, так и вправо. Система управления скоростью и работой станка расположена на передней панели. JET JMD-1L обеспечивает максимальный диаметр сверления 13 мм, торцевой фрезы 30 мм, концевой фрезы 16 мм. Сама стойка, на которой расположен фрезерно-сверлильный узел JET JMD-1L, имеет диапазон наклона 45° влево/вправо. Фрезерная головка со сверлильным патроном 1-10 мм имеет ход 180 мм. Соответственно, для обработки деталей необходимо учитывать, что расстояние между шпинделем и столом - 270 мм, а стойкой - 167 мм. Рабочий стол JET JMD-1L выполнен из отшлифованного чугуна и имеет 3 Т-образные пазы по 12 мм. Плавность хода элементов стола обеспечивается наличием системы типа «ласточкин хвост». Части стола JET JMD-1L могут двигаться как по оси X - 460 мм, так и Y- 145 мм. Ход фрезерной головки 230 мм. Габариты JET JMD-1L - 590x580x760 мм, вес (брутто/нетто) 72/54 кг.

   Комплектация:

  - Шомпол М12
 - Переходной дорн МК-3/В16
 - Быстрозажимной сверлильный патрон В16 1-16 мм
 - Защитный экран с концевым выключателем
 - Инструмент для обслуживания
 - Руководство по эксплуатации
Натисніть для отримання додаткової інформації
JMD-2L Фрезерно-сверлильный станок Jet JMD-2L 0.75 220 100-2000 20 / М12 50 / 16 / ­ 68 / 290 190 / 45-340 595х140 / 394х180 88032

Фрезерно-сверлильный станок Jet JMD-2L

Фрезерно-сверлильный станок Jet JMD-2L
Арт.: 50000987M
Характеристики
Максимальный диаметр сверления сталь, мм 20
Максимальный диаметр сверления чугун, мм 22
Максимальный диаметр торцевой фрезы, мм  50
Максимальный диаметр концевой фрезы, мм 16
Максимальный диаметр нарезаемой резьбы, мм М12
Сверлильный патрон 1-13
Частота вращения вертикального шпинделя, об/мин 100-2000
Количество скоростей вертикального шпинделя, шт плавно
Ход пиноли шпинделя, мм 68
Диаметр пиноли, мм 60
Шомпол М12х260
Конус вертикального шпинделя МК-3
Расстояние от вертикального шпинделя до стола, мм 45-340
Расстояние от вертикального шпинделя до стойки, мм 190
Размер стола по оси X и Y, мм 595х140
Ход стола по оси X и Y, мм 394х180
 Ход головы по оси Z, мм 290
Ширина Т-образного паза стола, мм 12
Расстояние между пазами стола, мм 35
Количество Т-образных пазов стола, шт 3
Тип двигателя Колекторнний
Мощность вертикального двигателя, кВт 0,75
Тип станка Металл
Напряжение, В 230
Длина, мм 770
Ширина, мм 640
Высота, мм 740
Масса, кг 97
Длина в упаковке, см 82
Ширина в упаковке, см 72
Высота в упаковке, см 89
Масса в упаковке, кг 123,5

Сверлильно-фрезерный станок JMD-2L является модернизированной версией ранее поставляемого станка JMD-2S. По техническим характеристикам они практически идентичны, за исключением некоторых улучшений в эргономике и конструкции панели управления.

Этот станок предназначен для индивидуального использования в домашних мастерских, а также может быть рекомендован для единичных и мелкосерийных работ на производстве для выполнения широкого спектра мелких сверлильных и фрезерных работ. Он работает от электросети с напряжением 230 В. Микроподача пиноли шпинделя с цифровой индикацией позволяет точно контролировать вертикальное движение.

Максимальный ход пиноли шпинделя составляет 68 мм. Перемещение стола в продольной и поперечной плоскостях составляет соответственно 394 и 180 мм и осуществляется с помощью лимбов на штурвалах с ценой деления 0,02 мм, а в вертикальной плоскости по оси Z - 290 мм, но здесь цена деления уже 0,01 мм. Вылет шпинделя на JMD-2L - 190 мм, а расстояние шпиндель-стол регулируется в диапазоне 45-340 мм. В патрон, установленный на станке, можно зажать сверло с хвостовиком диаметром от 1 до 13 мм.

Станина, рабочий стол, колонна и корпус сверлильной головки JMD-2L изготовлены из качественного серого чугуна, что обеспечивает устойчивость станка и хорошо гасит возникающую вибрацию.

Шпиндель станка оснащен конусом МК-3 с зажимной тягой М12. Станок позволяет легко сверлить отверстия диаметром до 20 мм в стали и до 22 мм в чугуне, а также выполнять фрезерные работы с максимальным диаметром концевой фрезы до 16 мм и торцевой фрезы до 50 мм. Максимальны размер нарезаемой резьбы на JMD-2L – М12.

Мотор на станке JMD-2L коллекторный мощностью 750 Вт. Управление двигателем осуществляется с панели управления, расположенной с левой стороны сверлильной головки. Двигатель имеет плавную регулировку частоты вращения в диапазоне от 100 до 2000 об/мин, регулируемую потенциометром, а также реверс для изменения направления вращения шпинделя.

Крестовый рабочий стол размером 595 x 140 мм перемещается по направляющим типа "ласточкин хвост", что гарантирует высокую точность в работе. Для крепления тисков или фиксации детали к столу прихватами на нем расположены три Т-образных паза размером 12 мм с расстоянием между ними 35 мм.

Масса станка составляет 97 кг, а его габаритные размеры (ДхШхВ) –770640х740 мм. Для безопасности оператора рабочая зона защищена прозрачным защитным экраном.

Комплектация:

- Самозажимной сверлильный патрон B16 с оправкой. Зажим от 1 до 13 мм
- Рожковые ключи 17×19、8×10、14×17
- Ключ для демонтажа патрона
- U-образный ключ
- Гайка для T-образного паза 12хM10 – 2шт
- Зажимная тяга M12-295мм
- Клин-выколотка
- Пластиковая масленка
- Инструкция по эксплуатации
Натисніть для отримання додаткової інформації
JUM-X2 Настольный универсально-фрезерный станок Jet JUM-X2 0.75 220 0 - 2500 16 / ­- 30 / 16 / 63 ­- / ­- 265 / 230 460х120 / 300x120х205 93066

Настольный универсально-фрезерный станок Jet JUM-X2

Настольный универсально-фрезерный станок Jet JUM-X2
Арт.: ITASU2

ПРИНИМАЕМ ПРЕДЗАКАЗЫ. ТОВАР НАХОДИТСЯ В ДОРОГЕ.



Характеристики
Максимальный диаметр сверления сталь, мм 13
Максимальный диаметр сверления чугун, мм 15
Максимальный диаметр торцевой фрезы, мм 30
Максимальный диаметр концевой фрезы, мм 30
Максимальный диаметр нарезаемой резьбы, мм М6
Сверлильный патрон 1-13
Частота вращения вертикального шпинделя, об/мин 0-2500
Количество скоростей вертикального шпинделя, шт плавно
Шомпол М12
Конус вертикального шпинделя МК-3
Диапазон поворота стойки (вправо/влево) ±45°
Расстояние от вертикального шпинделя до стола, мм 230
Расстояние от вертикального шпинделя до стойки, мм 265
Частота вращения горизонтального шпинделя, об/мин 0-2500
Количество скоростей горизонтального шпинделя, шт плавно
Конус горизонтального шпинделя МК-з
Расстояние от горизонтального шпинделя до стола, мм 230
Диаметр вала под дисковую фрезу 16
Размер стола по оси X и Y, мм 460х120
Ход стола по оси X и Y, мм 300х120
Ход стола по оси Z, мм 205
Ширина Т-образного паза стола, мм 12
Количество Т-образных пазов стола, шт 3
Тип двигателя Бесколлекторный
Мощность вертикального двигателя, кВт 0,5
Мощность горизонтального двигателя, кВт 0,5
Тип станка Металл
Напряжение, В 230
Макс. диаметр дисковой фрезы 63
Наклон вертикального положения 45° влево/вправо
Горизонтальный шпиндель-стол 230
Перемещение стола по оси X/Y/Z 300 x 120 х 205 мм
Т-образный паз 12 мм
Страна производителя Китай
Длина, мм 597
Ширина, мм 740
Высота, мм 696
Масса, кг 95
Масса в упаковке, кг 122

Станок JET JUM Х2 предназначен для обработки металлических заготовок в домашних условиях. JET JUM Х2 комплектуется двигателем выходной мощностью 0,5 кВт, который обеспечивает вращение шпинделя с конусом МК-3 со скоростью 0 - 2500 об/мин. Оборудование может обеспечит максимальный диаметр сверления в 16 мм. Фрезерование детали может осуществляться на JET JUM Х2 как по горизонтали, так и вертикали. В горизонтальном расположении расстояние от шпинделя до стола 230 мм. В вертикальном расстояние от шпинделя до стойки 265 мм, до стола - 230 мм. Фрезерование детали на JET JUM Х2 зависит от места установки фрезерной головы. В вертикальном положении фрезерная голова может наклоняться в пределах 45° влево/вправо. Диаметр торцевой фрезы 30 мм, концевой - 16 мм, дисковой - 63 мм. Для установки дисковой фрезы диаметр вала 16 мм. Фрезерная головка JET JUM Х2 имеет жесткое крепление без какого-либо хода пиноли. Заготовка может обрабатываться на рабочем столе по трем осям. Размер рабочего стола 460 х 120 мм, соответственно его ход по оси X - 300 мм, Y - 120 мм, Z - 205 мм. Т-образный рабочий стол оборудован пазами для крепления тисками и жесткой фиксации заготовки. Паз стола – 12 мм. Габариты модели 594 х 740 х 696 мм, вес 95 кг.

    Комплектация:

 - Оправка горизонтального шпинделя
 - Сверлильный патрон с оправкой
Натисніть для отримання додаткової інформації
JMD-X2L Фрезерно-сверлильные станки Jet JMD-X2L 0,75 230 100-2000 20/М12 50/16/ 68/ 190/45 - 340 595 x 140/394 x 180 110880

Фрезерно-сверлильные станки Jet JMD-X2L

Фрезерно-сверлильные станки Jet JMD-X2L
Арт.: 50000989M

ПРИНИМАЕМ ПРЕДЗАКАЗЫ. ТОВАР НАХОДИТСЯ В ДОРОГЕ.



Характеристики
Максимальный диаметр сверления сталь, мм 20
Максимальный диаметр сверления чугун, мм 22
Максимальный диаметр торцевой фрезы, мм  50
Максимальный диаметр концевой фрезы, мм 16
Максимальный диаметр нарезаемой резьбы, мм М12
Сверлильный патрон 1-13
Частота вращения вертикального шпинделя, об/мин 100-2000
Количество скоростей вертикального шпинделя, шт плавно
Ход пиноли шпинделя, мм 68
Диаметр пиноли, мм 60
Шомпол М12х260
Конус вертикального шпинделя МК-3
Расстояние от вертикального шпинделя до стола, мм 45-340
Расстояние от вертикального шпинделя до стойки, мм 190
Размер стола по оси X и Y, мм 595 x 140
Ход стола по оси X и Y, мм 394 x 180
Ход головы по оси Z, мм 290
Ширина Т-образного паза стола, мм 12
Расстояние между пазами стола, мм 35
Количество Т-образных пазов стола, шт 3
Тип двигателя Коллекторный
Мощность вертикального двигателя, кВт 0,75
Тип станка Металл
Напряжение, В 230
Длина, мм 770
Ширина,мм 640
Высота, мм 740
Масса, кг 95
Длина в упаковке, см 82
Ширина в упаковке, см 72
Высота в упаковке, см 89
Масса в упаковке, кг 125

    Сверлильно-фрезерный станок JET JMD-X2L: Точность, надежность и современный подход к обработке металла

  Станок JMD-X2L от JET — это модернизированная версия популярной модели JMD-X2S, усовершенствованная с учетом эргономики и удобства управления. Идеально подходит для домашних мастерских, а также может использоваться в условиях мелкосерийного производства.

     Ключевые особенности:

  •   Усиленная конструкция: Основание, колонна и корпус головки выполнены из серого чугуна, что обеспечивает стабильность и минимизацию вибраций при работе.

  •   Современный бесколлекторный двигатель: Мощность 750 Вт позволяет эффективно справляться с широким спектром задач, сохраняя при этом низкий уровень шума.

  •   Интеллектуальное управление частотой вращения: Плавная настройка оборотов шпинделя в диапазоне 100–2000 об/мин через потенциометр.

  •   Резьбонарезание с функцией реверса: Станок поддерживает нарезку резьбы до М12 благодаря встроенному режиму и удобному переключателю на рукоятке.

  •   Высокоточная вертикальная подача: Микроподача пиноли и цифровой дисплей обеспечивают безупречный контроль глубины.

  •   Компактный и удобный крестовый стол: Размеры 595×140 мм, направляющие типа «ласточкин хвост» и три Т-образных паза для надежной фиксации заготовок.

  •   Наглядная цифровая индикация: Отображение скорости вращения и микроподачи на экране позволяет легко отслеживать параметры обработки.

  •   Безопасная эксплуатация: Рабочая зона оснащена прозрачным защитным экраном для дополнительной защиты оператора.

    Технические возможности:

  •  - Диаметр сверления — до 20 мм

  •  - Диаметр торцевой фрезы — до 50 мм

  •  - Диаметр концевой фрезы — до 16 мм

  •  - Ход пиноли — 68 мм

  •  - Шпиндель — конус МК-3 с тягой М12

  •  - Масса станка — 95 кг

  •  - Питание — 230 В

  • Комплектация:
  •
    - Самозажимной сверлильный патрон B16 с оправкой. Зажим от 1 до 13 мм
    - Рожковые ключи 17×19、8×10、14×17
    - Ключ для демонтажа патрона
    - U-образный ключ
    - Гайка для T-образного паза 12хM10 – 2шт
    - Зажимная тяга M12-295мм
    - Клин-выколотка
    - Пластиковая масленка
    Инструкция по эксплуатации
Натисніть для отримання додаткової інформації
JMD-2L DRO Фрезерно-сверлильные станки Jet JMD-2L DRO 0,75 230 100-2000 20/М12 50/16/ 68/ 190/45 - 340 595 x 140/394 x 180 120480

Фрезерно-сверлильные станки Jet JMD-2L DRO

Фрезерно-сверлильные станки Jet JMD-2L DRO
Арт.: 50000988M

ПРИНИМАЕМ ПРЕДЗАКАЗЫ. ТОВАР НАХОДИТСЯ В ДОРОГЕ.



Характеристики
Максимальный диаметр сверления сталь, мм 20
Максимальный диаметр сверления чугун, мм 22
Максимальный диаметр торцевой фрезы, мм  50
Максимальный диаметр концевой фрезы, мм 16
Максимальный диаметр нарезаемой резьбы, мм М12
Сверлильный патрон 1-13
Частота вращения вертикального шпинделя, об/мин 100-2000
Количество скоростей вертикального шпинделя, шт плавно
Ход пиноли шпинделя, мм 68
Диаметр пиноли, мм 60
Шомпол М12х260
Конус вертикального шпинделя МК-3
Расстояние от вертикального шпинделя до стола, мм 45-340
Расстояние от вертикального шпинделя до стойки, мм 190
Размер стола по оси X и Y, мм 595 x 140
Ход стола по оси X и Y, мм 394 x 180
Ход головы по оси Z, мм 290
Ширина Т-образного паза стола, мм 12
Расстояние между пазами стола, мм 35
Количество Т-образных пазов стола, шт 3
Тип двигателя Коллекторный
Мощность вертикального двигателя, кВт 0,75
Тип станка Металл
Напряжение, В 230
Длина, мм 770
Ширина,мм 640
Высота, мм 740
Масса, кг 97
Длина в упаковке, см 82
Ширина в упаковке, см 72
Высота в упаковке, см 89
Масса в упаковке, кг 123,5

       JET JMD-2L DRO — компактный и точный помощник в вашей мастерской

 Ориентированный на индивидуальное использование, обновлённый станок JET JMD-2L DRO представляет собой усовершенствованную версию популярной модели JMD-2S DRO. Основные изменения коснулись эргономики и панели управления с интегрированным цифровым дисплеем, сделав эксплуатацию ещё более удобной и наглядной.

        Ключевые особенности:

  •   Прочная конструкция из серого чугуна — все основные узлы, включая станину, рабочий стол, колонну и корпус головки, выполнены из материала, устойчивого к вибрациям и деформациям.

  •   Электродвигатель коллекторного типа мощностью 750 Вт обеспечивает стабильную работу и оснащён функцией плавной регулировки скорости в диапазоне 100–2000 об/мин.

  •   Поддержка функции реверса упрощает фрезерные и резьбонарезные работы.

  •   Высокоточная микроподача пиноли шпинделя с цифровым отображением позволяет добиваться максимальной точности при вертикальной обработке.

  •   Цифровая индикация перемещений по осям X, Y, Z способствует точному контролю обработки деталей.

  •   Крестовый стол 595×140 мм перемещается по направляющим «ласточкин хвост» с делением лимба 0,02 мм по X/Y и 0,01 мм по Z.

  •   Станок оборудован шпинделем с конусом МК-3 и зажимной тягой М12, подходит для сверления до Ø20 мм, фрезерования торцевыми фрезами до Ø50 мм и концевыми — до Ø16 мм.

  •   Три Т-образных паза (12 мм, шаг 35 мм) позволяют надёжно закрепить заготовку или тиски.

  •   Оснащён прозрачным защитным экраном и встроенной цифровой системой измерений.

  JMD-2L DRO — оптимальный выбор для точных работ в домашних и профессиональных условиях, где важна надёжность, эргономика и высокое качество обработки.

Комплектация:

- Самозажимной сверлильный патрон B16 с оправкой. Зажим от 1 до 13 мм
- Рожковые ключи 17×19、8×10、14×17
- Ключ для демонтажа патрона
- U-образный ключ
- Гайка для T-образного паза 12хM10 – 2шт
- Зажимная тяга M12-295мм
- Клин-выколотка
- Пластиковая масленка
- Инструкция по эксплуатации
Натисніть для отримання додаткової інформації
JMD-3T Фрезерно-сверлильный станок Jet JMD-3T 1.3 220 100-1750 20 / М10 50 / 20 / ­- 70 / ­- 230 / 410 700х160 / 490x150 143712

Фрезерно-сверлильный станок Jet JMD-3T

Фрезерно-сверлильный станок Jet JMD-3T
Арт.: 50000050LM
Характеристики
Максимальный диаметр сверления сталь, мм 20
Максимальный диаметр сверления чугун, мм 23
Максимальный диаметр торцевой фрезы, мм  50
Максимальный диаметр концевой фрезы, мм 20
Максимальный диаметр нарезаемой резьбы, мм М10
Сверлильный патрон М13
Частота вращения вертикального шпинделя, об/мин 100-1750
Количество скоростей вертикального шпинделя, шт плавно
Ход пиноли шпинделя, мм 70
Шомпол М12
Конус вертикального шпинделя МК-3
Диапазон поворота стойки (вправо/влево) -90/+45
Расстояние от вертикального шпинделя до стола, мм 410
Расстояние от вертикального шпинделя до стойки, мм 230
Размер стола по оси X и Y, мм 700х160
Ход стола по оси X и Y, мм 490х150
Ширина Т-образного паза стола, мм 12
Количество Т-образных пазов стола, шт 3
Тип двигателя Безколекторнний
Мощность вертикального двигателя, кВт 0,1
Тип станка Металл
Напряжение, В 230
Максимальный диаметр сверления (Ст. 3) Ø20 мм / М10
Длина, мм 910
Ширина, мм 560
Высота, мм 850
Масса, кг 200
Длина в упаковке, см 104
Ширина в упаковке, см 60
Высота в упаковке, см 90
Масса в упаковке, кг 210

Станок JET JMD-3Т предназначен для обработки металлических деталей в домашних условиях и небольших производствах. JET JMD-3Т пришел на смену станку JET JMD-3. Голова и тумба станка выполнены из серого чугуна для минимизации вибрации. JET JMD-3Т имеет  три оси X,Y и Z. Рабочий стол увеличен и составляет рекордных  700 х 160 мм, ход по оси X 490 мм и Y - 150 мм. В качестве особенности JET JMD-3Т нужно отметить, что на панели станка находится монитор. Он показывает скорость оборотов шпинделя, а также глубину опускания пиноли. Мощность двигателя станка 1 кВт. Диапазон скоростей, в которых работает JET JMD-3Т  100-1750 об/мин. Максимальный диаметр сверления на станке 20 мм, конус шпинделя МК-3. Ход пиноли шпинделя 70 мм. Расстояние между рабочим столом и шпинделем 410 мм, шпинделем и стойкой 230 мм. Скорость выставляется кнопками на рабочей панели управления JET JMD-3Т. Вращение шпинделя вправо/влево регулируется на рычаге управления вылета пинолю с помощью специальной зеленой кнопки, установленной в торце ручки. В качестве технической особенности панели управления JET JMD-3Т необходимо отметить наличие функции нарезания резьбы. Опускание пиноли JET JMD-3Т имеет очень точную регулировку, показатели отображаются на жк мониторе. При использовании соответствующего фиксатора, пиноль JET JMD-3Т может двигаться в микронах. Для этого установлена соответствующая шкала на JET JMD-3Т. Перемещение по оси Z происходит маховиком, который расположен в боковой части стола под углом 45°. Рабочий стол JET JMD-3Т фиксируется специальными зажимами. Голова имеет функцию наклона 90° влево / 45° вправо. Диаметр торцевой фрезы 50 мм, концевой – 20 мм. На JET JMD-3Т также расположена выносная панель управления. С ее помощью осуществляется автоматическая подача по оси X. Концевики панели идут в комплекте и подключаются станку. Стол при фрезеровании рекомендуется двигать против вращения шпинделя. Габариты модели 910 х 560 х 850 мм, вес 165 кг.

Комплектация:

- Сенсорная панель пульта управления
- Индикатор микроподачи перемещения шпинделя
- Зажимная тяга (шомпол) M12
- Защитный экран с концевым выключателем
- Быстрозажимной сверлильный патрон 1-13 мм с МК-3
Натисніть для отримання додаткової інформації
JMD-X2L-DRO Фрезерно-сверлильные станки Jet JMD-X2L-DRO 0,75 230 100-2000 20/М12 50/16/ 68/ 190/45-340 595 x 140/394 x 180 144960

Фрезерно-сверлильные станки Jet JMD-X2L-DRO

Фрезерно-сверлильные станки Jet JMD-X2L-DRO
Арт.: 50000991M

ПРИНИМАЕМ ПРЕДЗАКАЗЫ. ТОВАР НАХОДИТСЯ В ДОРОГЕ.



Характеристики
Максимальный диаметр сверления сталь, мм 20
Максимальный диаметр сверления чугун, мм 22
Максимальный диаметр торцевой фрезы, мм  50
Максимальный диаметр концевой фрезы, мм 16
Максимальный диаметр нарезаемой резьбы, мм М12
Сверлильный патрон 1-13
Частота вращения вертикального шпинделя, об/мин 100-2000
Количество скоростей вертикального шпинделя, шт плавно
Ход пиноли шпинделя, мм 68
Диаметр пиноли, мм 60
Шомпол М12х260
Конус вертикального шпинделя МК-3
Расстояние от вертикального шпинделя до стола, мм 45-340
Расстояние от вертикального шпинделя до стойки, мм 190
Размер стола по оси X и Y, мм 595 x 140
Ход стола по оси X и Y, мм 394 x 180
Ход головы по оси Z, мм 290
Ширина Т-образного паза стола, мм 12
Расстояние между пазами стола, мм 35
Количество Т-образных пазов стола, шт 3
Тип двигателя безколлекторный
Мощность вертикального двигателя, кВт 0,75
Тип станка Металл
Напряжение, В 230
Длина, мм 770
Ширина,мм 640
Высота, мм 740
Масса, кг 105
Длина в упаковке, см 82
Ширина в упаковке, см 72
Высота в упаковке, см 89
Масса в упаковке, кг 130

    Особенности станка JMD-X2L DRO:

  •   Прочная конструкция из серого чугуна: основание, рабочий стол, колонна и корпус головки гарантируют надежность и устойчивость;

  •   Современный бесколлекторный двигатель, обеспечивающий стабильную работу;

  •   Поддержка режима резьбонарезания;

  •   Плавная регулировка числа оборотов шпинделя;

  •   Цифровая индикация скорости и микроподачи пиноли;

  •   Встроенная цифровая система отслеживания перемещений по осям X, Y, Z;

  •   Удлинённый крестовый стол с направляющими типа "ласточкин хвост" для высокой точности.

      Описание:

 Модель JMD-X2L DRO – это продвинутый настольный сверлильно-фрезерный станок, созданный для тех, кто ценит точность и надёжность. Эта версия стала логичным развитием модели JMD-X2S DRO, получив улучшенную панель управления и расширенный дисплей цифровой индикации, что делает управление процессом максимально удобным.

  Подключаемый к стандартной электросети 230 В, станок одинаково хорошо подойдёт для домашней мастерской или штучного производства. Благодаря микроподаче шпинделя и цифровой индикации, достигается высокая точность при вертикальных подачах, а максимальный ход пиноли 68 мм позволяет решать широкий круг задач.

  Перемещения по осям контролируются с высокой точностью: 0,02 мм по X и Y, и 0,01 мм по Z. Прочный корпус из серого чугуна эффективно гасит вибрации, а шпиндель с конусом МК-3 легко справляется с задачами сверления до Ø20 мм, торцевого фрезерования до Ø50 мм и нарезания резьбы до М12.

  Моторная группа с мощностью 750 Вт управляется потенциометром и позволяет регулировать обороты от 100 до 2000 об/мин. Активация реверса и резьбонарезания – удобно реализована на панели и рукоятке.

  Размер рабочего стола 595×140 мм, оснащённого Т-образными пазами 12 мм (шаг 35 мм), а вес всей конструкции – 95 кг. Зона обработки защищена прозрачным экраном для безопасной работы.

Комплектация:

- Самозажимной сверлильный патрон B16 с оправкой. Зажим от 1 до 13 мм
- Рожковые ключи 17×19、8×10、14×17
- Ключ для демонтажа патрона
- U-образный ключ
- Гайка для T-образного паза 12хM10 – 2шт
- Зажимная тяга M12-295мм
- Клин-выколотка
- Пластиковая масленка
- Инструкция по эксплуатации
Натисніть для отримання додаткової інформації

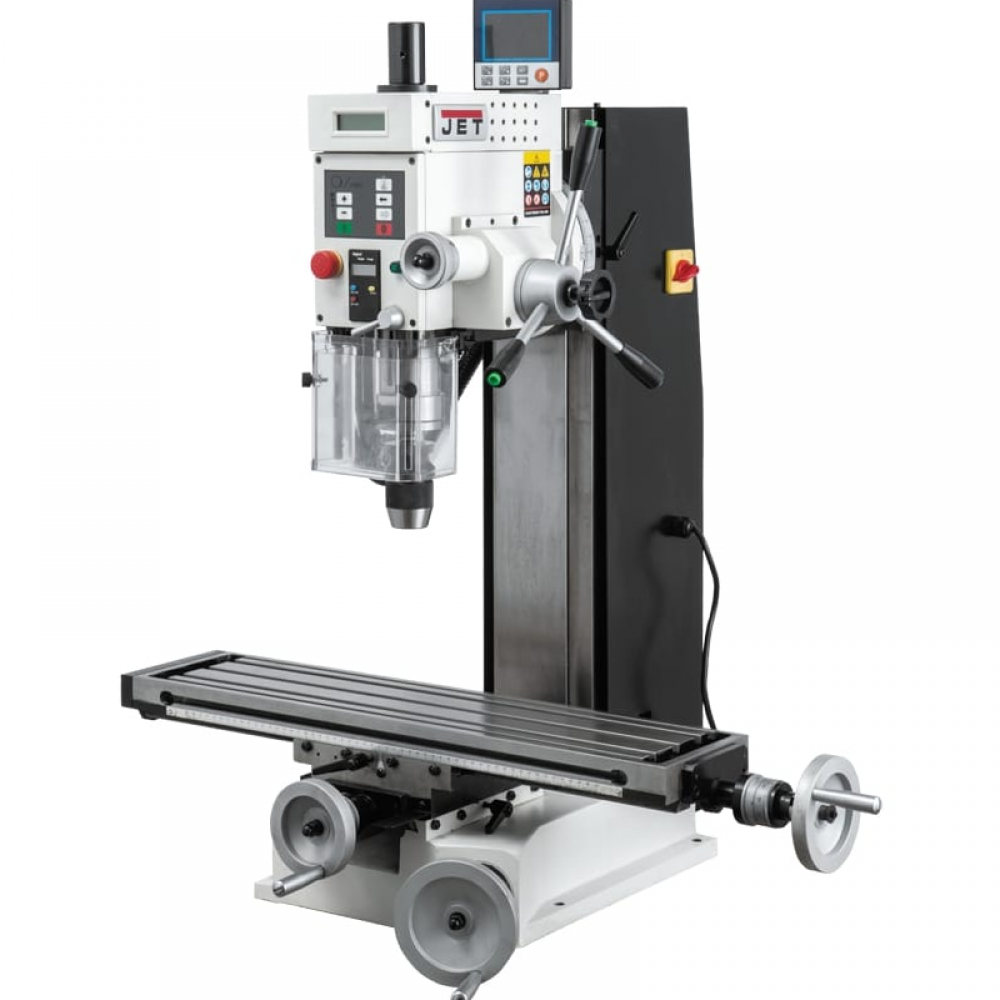

JMD-X2S DRO Фрезерно-сверлильный станок Jet JMD-X2S DRO 0.75 220 40-2000 20 / М12 50 / 16 / ­ 70 / ­ 190 / 75-340 595x140 / 394x185 144960

Фрезерно-сверлильный станок Jet JMD-X2S DRO

Фрезерно-сверлильный станок Jet JMD-X2S DRO
Арт.: 50000068M
Характеристики
Максимальный диаметр сверления сталь, мм 20
Максимальный диаметр сверления чугун, мм 22
Максимальный диаметр торцевой фрезы, мм  50
Максимальный диаметр концевой фрезы, мм 16
Максимальный диаметр нарезаемой резьбы, мм М12
Сверлильный патрон 1-13
Частота вращения вертикального шпинделя, об/мин 40-2000
Количество скоростей вертикального шпинделя, шт плавно
Ход пиноли шпинделя, мм 70
Диаметр пиноли, мм 60
Ширина Т-образного паза, мм 12
Расстояние между пазами, мм 35
Конус вертикального шпинделя МК-3
Расстояние от вертикального шпинделя до стола, мм 75-340
Расстояние от вертикального шпинделя до стойки, мм 190
Размер стола по оси X и Y, мм 595 x 140
Ход стола по оси X и Y, мм 394 x 185
 Ход головы по оси Z, мм 290
Ширина Т-образного паза стола, мм 12
Расстояние между пазами стола, мм 35
Количество Т-образных пазов стола, шт 3
Тип двигателя Безколекторнний
Мощность вертикального двигателя, кВт 0,75
Тип станка Металл
Напряжение, В 230
Аналог в карточке товара 50000991M
Длина, мм 725
Ширина, мм 620
Высота, мм 880
Масса, кг 110
Длина в упаковке, см 75
Ширина в упаковке, см 70
Высота в упаковке, см 90
Масса в упаковке, кг 125

Сверлильно-фрезерный станок JMD-X2S DRO разработан для индивидуального использования в домашних мастерских, и лишь в редких случаях может быть рекомендован для единичных и мелкосерийных работ на производстве. Он предназначен для широкого спектра мелких сверлильных и фрезерных работ, а его микроподача пиноли шпинделя с цифровой индикацией расширяет функционал станка. Максимальный ход пиноли шпинделя составляет 70 мм.

В ручном режиме контроль перемещений в продольной и поперечной плоскости (по оси X и Y) осуществляется лимбами на штурвалах с ценой деления 0,02 мм, в вертикальной плоскости (по оси Z) лимбом с ценой деления 0,01 мм. Ход стола по оси X и Y составляет 394 и 185 мм соответственно, ход головы по оси Z – 290 мм. Расстояние от шпинделя до стола может изменятся в диапазоне от 75 до 340 мм, а вылет шпинделя составляет 190 мм.

JMD-X2S DRO обладает прочной конструкцией для удобного размещения на столе. Станина, рабочий стол, колонна и корпус сверлильной головки изготовлены из высококачественного серого чугуна, что обеспечивает устойчивость и гашение вибрации.

Шпиндель станка оснащен конусом МК-3 и зажимной тягой М10. Технические характеристики позволяют легко сверлить отверстия диаметром до 20 мм в стали, выполнять фрезерные работы с максимальным диаметром концевой фрезы до 16 мм и торцевой фрезы до 50 мм. Также предусмотрен режим резьбонарезания с максимальной резьбой М12.

Моторная группа станка JMD-X2S DRO представлена бесколлекторным двигателем мощностью 750 Вт, который работает от сети 220 В. Управление работой двигателя осуществляется с панели управления, расположенной слева от сверлильной головки. Двигатель имеет плавную регулировку частоты вращения в диапазоне от 40 до 2000 оборотов в минуту, регулируемую потенциометром. Режим нарезания резьбы включается кнопкой на передней панели, а реверс – зеленой кнопкой на рукоятке штурвала опускания пиноли шпинделя.

Крестовый рабочий стол размером 595x140 мм перемещается по направляющим типа ласточкин хвост. Закрепление тисков и других приспособлений осуществляется с использованием 3-х Т-образных пазов шириной 12 мм с расстоянием между ними 35 мм.

Интегрированный дисплей цифровой индикации линейных перемещений по осям X, Y, Z с ценой деления 5 мкм и погрешностью +/- 1 знак позволяет достичь большей точности при изготовлении деталей и сократить время обработки.

В комплектацию станка входит патрон с посадкой В16 и рабочим диапазоном от 1 до13 мм, а рабочая зона оборудована прозрачным защитным экраном.
Вес станка составляет 110 кг, габариты (ДxШxВ)- 725x620x880 мм.

Комплектация:

- Зажимная тяга М12
- УЦИ по 3-м осям
- Сверлильный патрон B16 с оправкой. Зажим от 1 до 13 мм
- Защитный экран
- Пульт управления с индикацией частоты вращения
- Цифровой индикатор перемещения пиноли
- Набор инструмента для обслуживания
- Руководство по эксплуатации
Натисніть для отримання додаткової інформації
JMD-3T DRO Фрезерно-сверлильные станки Jet JMD-3T DRO 1 230 100 - 1750 20/М10 50/20/ 70/ 230/410 700 x 160/490 x 150 179520

Фрезерно-сверлильные станки Jet JMD-3T DRO

Фрезерно-сверлильные станки Jet JMD-3T DRO
Арт.: 50000549M

ПРИНИМАЕМ ПРЕДЗАКАЗЫ. ТОВАР НАХОДИТСЯ В ДОРОГЕ.



Характеристики
Максимальный диаметр сверления сталь, мм 20
Максимальный диаметр сверления чугун, мм 23
Максимальный диаметр торцевой фрезы, мм  50
Максимальный диаметр концевой фрезы, мм 20
Максимальный диаметр нарезаемой резьбы, мм М10
Сверлильный патрон 1-13
Частота вращения вертикального шпинделя, об/мин 100-1750
Количество скоростей вертикального шпинделя, шт плавно
Ход пиноли шпинделя, мм 70
Диаметр пиноли, мм 60
Шомпол М12
Конус вертикального шпинделя МК-3
Диапазон поворота вертикальной головы (вправо/влево) -90/+45
Расстояние от вертикального шпинделя до стола, мм 410
Расстояние от вертикального шпинделя до стойки, мм 230
Размер стола по оси X и Y, мм 700 x 160
Ход стола по оси X и Y, мм 490 x 150
Ширина Т-образного паза стола, мм 12
Количество Т-образных пазов стола, шт 3
Тип двигателя Коллекторный
Мощность вертикального двигателя, кВт 1
Тип станка Металл
Напряжение, В 230
Максимальный диаметр сверления (Ст. 3) Ø20 мм / М10
Страна производителя Китай
Длина, мм 910
Ширина,мм 560
Высота, мм 850
Масса, кг 200
Длина в упаковке, см 100
Ширина в упаковке, см 60
Высота в упаковке, см 90
Масса в упаковке, кг 210

  JET JMD-3T DRO — точность, мощность и надежность для вашего производства

   Станок JMD-3T DRO — это модернизированная версия проверенной модели JMD-3, получившая увеличенную длину рабочего стола и усовершенствованные функции управления. Благодаря сочетанию прочной конструкции и интеллектуального оснащения, данное оборудование станет идеальным выбором как для профессиональных мастерских, так и для небольших производственных цехов.

   Особенности модели:

  •   Корпус из серого чугуна: Надёжная станина и стойка гарантируют устойчивость конструкции и минимизацию вибраций при работе.

  •   Современный безколлекторный двигатель (1000 Вт): Обеспечивает плавную работу с широким диапазоном оборотов — от 100 до 1750 об/мин.

  •   Плавная регулировка скорости: Управление осуществляется с панели на шпиндельной головке, позволяя точно подстроить режим под конкретную операцию.

  •   Автоподача стола по оси X: Существенно повышает производительность при серийной обработке.

  •   Реверсивный режим: Упрощает выполнение операций нарезания резьбы.

  •   Микроподача шпинделя с цифровой индикацией: Обеспечивает прецизионный контроль вертикального перемещения инструмента.

  •   Увеличенный крестовый стол (700 мм): Перемещается по жёстким направляющим типа "ласточкин хвост", обеспечивая стабильность и точность.

  •   Поворотная головка: Возможность наклона шпиндельного узла на 30° влево и 90° вправо расширяет вариативность обработки.

  •   Устройство цифровой индикации (УЦИ): Работает совместно с тремя магнитными линейками, обеспечивая точность позиционирования до ±5 мкм.

     Дополнительная информация:

  •    Диаметр сверления — до 20 мм

  •    Диаметр торцевой фрезы — до 50 мм

  •    Диаметр концевой фрезы — до 20 мм

  •    Ход пиноли — 70 мм

  •    Вес станка — 200 кг

  •    Электропитание — 230 В

   Рабочая зона защищена прозрачным экраном, что обеспечивает безопасность оператора при сохранении хорошей видимости обрабатываемой детали.

Комплектация:

- Сенсорная панель пульта управления
- Индикатор микроподачи перемещения шпинделя
- Зажимная тяга (шомпол) M12
- Защитный экран с концевым выключателем
- Быстрозажимной сверлильный патрон 1-13 мм с МК-3
- 3х осевая УЦИ, цена деления 5 мкм, погрешность +/- 1 знак



Натисніть для отримання додаткової інформації
JMD-18 Фрезерно-сверлильный станок Jet JMD-18 2.6 220 125 - 2500 30 / М12 76 / 20 / ­- 125 / - 200 / 455 805х240 / 520х175 195008

Фрезерно-сверлильный станок Jet JMD-18

Фрезерно-сверлильный станок Jet JMD-18
Арт.: 350018M
Характеристики
Максимальный диаметр сверления , мм 15
Максимальный диаметр концевой фрезы, мм  20
Максимальный диаметр торцевой фрезы, мм 75
Размер стола по оси X и Y, мм 805х240
Ход стола по оси X и Y, мм 520х175
Ширина Т-образного паза стола, мм 16
Диаметр колонны, мм 115
Диапазон поворота головы, град. ±360˚
Конус шпинделя MK3/M12
Расстояние от шпинделя до стола, мм 455
Расстояние от шпинделя до стойки, мм 200
Ход пиноли шпинделя, мм 125
Мощность шпинделя, кВт 1,5
Частота вращения вертикального шпинделя, об/мин 125-2500
Количество скоростей шпинделя 12
Частота вращения шпинделя, об/мин 125, 185, 210, 300, 350, 420, 710, 1000, 1250, 1350, 1900, 2500
Тип станка Металл
Напряжение, В 230
Страна производителя Тайвань
Длина, мм 1080
Ширина, мм 1010
Высота, мм 1105
Масса, кг 290

Массивный цоколь из серого чугуна, а также толстостенная стойка диаметром 115 мм гарантирует работу на JET JMD 18 без вибрации. Модель комплектуется двигателем с выходной мощностью 1,5 кВт, который обеспечивает вращение шпинделя с конусом  МК-3 на 12 скоростях в диапазоне 125 - 2500 об/мин. Ременная передача расположена в пластмассовом кожухе и оснащена кунцевиком, который блокирует включение станка, если крышка плотно не закрыта. Максимальный диаметр сверления на станке 30 мм, ход пиноли шпинделя 125 мм, вылет шпинделя 200 мм. Расстояние от рабочего стола до шпинделя 455 мм. Головка имеет возможность поворота на 360°.  Диаметр торцевой фрезы 76 мм, концевой 20 мм. Большой прецизионный крестовый стол 805 х 240 мм с регулируемыми клиновыдными планками. Ход стола по оси  X - 520 мм, Y - 175 мм. На столе для размещения тисков и жёсткой фиксации заготовки предусмотрены пазы 16 мм. Габариты модели 1080 х 1010 х 1105 мм, вес 290 кг.

    Комплектация:

 - Зажимная тяга M12
 - Угловые тиски, ширина губок 85мм
 - Сверлильный патрон 1-13 мм с оправкой МК-3
 - Торцевая фреза Ø75 мм с оправкой
 - Лампа местного освещения
 - Защитный экран с концевым выключателем
Натисніть для отримання додаткової інформації
JMD-45LPFD редукторний з авто подачею пінолі шпинделя Фрезерно-сверлильные станки Jet JMD-45LPFD редукторний з авто подачею пінолі шпинделя 1,1/1,5 380 I–75,180,280,600,1000,1600; II–150,360,560,1200,2000,3200 45/ 80/32/ 120/ /450 /1000 x 240 222240

Фрезерно-сверлильные станки Jet JMD-45LPFD редукторний з авто подачею пінолі шпинделя

Фрезерно-сверлильные станки Jet JMD-45LPFD редукторний з авто подачею пінолі шпинделя
Арт.: 50000858T

ПРИНИМАЕМ ПРЕДЗАКАЗЫ. ТОВАР НАХОДИТСЯ В ДОРОГЕ.



Характеристики
Максимальный диаметр сверления чугун, мм 45
Максимальный диаметр сверления сталь, мм 32
Максимальный диаметр торцевой фрезы, мм  80
Максимальный диаметр концевой фрезы, мм 32
Размер стола по оси X и Y, мм 1000х240
Ход стола по оси X и Y, мм 760х190
Автоматическая подача пиноли, мм/об 0,1/0,15/0,3
Ширина Т-образного паза стола, мм 14/23
Диапазон наклона головы, град. ±90˚
Конус шпинделя ISO30
Расстояние от шпинделя до стола, мм 450
Ход пиноли шпинделя, мм 120
Частота вращения шпинделя, об/мин I–75,180,280,600,1000,1600; II–150,360,560,1200,2000,3200
Автоматическая подача пиноли, мм/об 0,1/0,18/0,26
Мощность  двигателя, кВт 1,1/1,5
Тип станка Металл
Напряжение, В 380
Страна производителя Китай
Длина, мм 1090
Ширина,мм 785
Высота, мм 1120
Масса, кг 360
Длина в упаковке, см 123
Ширина в упаковке, см 77
Высота в упаковке, см 115
Масса в упаковке, кг 390

​     Широкоуниверсальний фрезерний верстат JET JUM-1464 VHXL DRO — це високопродуктивне обладнання, призначене для виконання різноманітних фрезерних, свердлильних та розточувальних операцій при дрібносерійному виробництві на механічних, інструментальних та ремонтно-механічних ділянках. Його надійна конструкція та потужні двигуни забезпечують ефективну роботу навіть за важких умов експлуатації.

                   Основні характеристики:

  •   Потужні двигуни: Вертикальний шпиндель оснащений двигуном потужністю 4 кВт, а горизонтальний — 5,5 кВт, що дозволяє обробляти деталі з високою точністю як на низьких, так і на високих обертах.

  •   Широкий діапазон швидкостей: Вертикальний шпиндель має 12 ступенів швидкості в діапазоні від 60 до 1750 об/хв, а горизонтальний — від 60 до 1800 об/хв, що забезпечує оптимальний вибір режимів обробки для різних матеріалів.

  •   Точне переміщення по осях: Сервоприводи змінного струму з крутним моментом 10 Нм відповідають за точне переміщення по осях X, Y та Z, забезпечуючи високу точність позиціонування.

  •   Цифрова індикація: Вбудований пристрій цифрової індикації (УЦІ) за трьома осями підвищує точність роботи та знижує ймовірність браку.

  •   Автоматична подача та швидке переміщення столу: Стіл розміром 1600 x 360 мм має автоматичну подачу по трьох осях та функцію прискореного переміщення, що підвищує продуктивність обробки.

  •   Додаткові функції: Верстат обладнаний системою автоматичного змащення, подачею СОЖ у зону обробки, світлодіодною лампою для освітлення робочої зони та іншими корисними опціями.

 Завдяки своїм технічним характеристикам та функціональним можливостям, JET JUM-1464 VHXL DRO є ідеальним вибором для підприємств, які прагнуть забезпечити високу якість та точність обробки деталей.

Комплектация:

- Шомпол М12 – 1 шт.
- Оправка ISO30/MT3 – 1 шт.
- Дорн ISO30/В16 – 1 шт.
- Сверлильный патрон 1-13 мм/В16
- Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2 шт.
- Набор шестигранных ключей
- Клин-выколотка – 2 шт.
- Рожковый ключ 22-19 – 1 шт.
- Масленка
- Инструкция по эксплуатации
Натисніть для отримання додаткової інформації
JMD-50LPFD Редукторный фрезерно-сверлильный станок с автоматической подачей пиноли шпинделя, механизированным приводом по оси Z и УЦИ Jet JMD-50LPFD 1,1/1,5 380 I – 75,180,280,600,1000,1600 II -150,360,560,1200,2000,3200 80/32/ 120 246720

Редукторный фрезерно-сверлильный станок с автоматической подачей пиноли шпинделя, механизированным приводом по оси Z и УЦИ Jet JMD-50LPFD

Редукторный фрезерно-сверлильный станок с автоматической подачей пиноли шпинделя, механизированным приводом по оси Z и УЦИ Jet JMD-50LPFD
Арт.: 50000859T

ПРИНИМАЕМ ПРЕДЗАКАЗЫ. ТОВАР НАХОДИТСЯ В ДОРОГЕ.

Характеристики
Максимальный диаметр сверления чугун, мм 45
Максимальный диаметр сверления сталь, мм 32
Максимальный диаметр торцевой фрезы, мм  80
Максимальный диаметр концевой фрезы, мм 32
Размер стола по оси X и Y, мм 1000х240
Ход стола по оси X и Y, мм 760х190
Ширина Т-образного паза стола, мм 14/23
Диапазон наклона головы, град. ±90˚
Конус шпинделя ISO30
Расстояние от шпинделя до стола, мм 450
Ход пиноли шпинделя, мм 120
Частота вращения шпинделя, об/мин I–75,180,280,600,1000,1600; II–150,360,560,1200,2000,3200
Автоматическая подача пиноли, мм/об 0,1/0,18/0,26
Мощность  двигателя, кВт 1,1/1,5
Тип станка Металл
Напряжение, В 380
Длина, мм 1250
Ширина,мм 960
Высота, мм 1320
Масса, кг 380
Длина в упаковке, см 90
Ширина в упаковке, см 88
Высота в упаковке, см 115
Масса в упаковке, кг 410
Особенности:
  1. Тяжелое основание и мощная вертикальная стойка из серого чугуна
  2. Направляющие рабочего стола типа Ласточкин хвост
  3. Мощный асинхронный двигатель 1,5 кВт
  4. Редукторное переключение частоты вращения шпинделя с широким диапазоном выбора скоростей
  5. Конус шпинделя ISO30
  6. Функция автоматической подачи пиноли шпинделя
  7. Ограничитель глубины сверления
  8. Микро подача по оси Z
  9. Наклон фрезерной головы влево, вправо ±90°
  10. Центральная панель управления
  11. Режим нарезания резьбы, с автоматическим включением реверса
  12. Системы подач СОЖ в зону резания
  13. Устройство цифровой индикации (УЦИ) по 3 осям X, Y, Z
  14. Механизированный привод по оси Z
  15. Лампа местного освещения

Редукторный фрезерно-сверлильный станок JMD-50LPFD, предназначен для промышленной эксплуатации на ремонтно-механических, заготовительных и инструментальных участках, а также в производственных цехах с мелкосерийным и серийным выпуском продукции. В случае оснащенный специальными приспособлениями станок может быть применен в крупносерийном и массовом производстве. По мимо производственных задач, надежная и безопасная конструкция станка с удобным и эргономичным расположением органов управления и систем пассивной безопасности, позволяет использовать его в учебном процессе в образовательных учреждениях.

JMD-50LPFD предназначен для выполнения следующих операций: фрезерования, сверления, рассверливания, зенкования, зенкерования, развертывания и нарезания резьбы.  Он оснащен шпинделем с конусом ISO30 и имеет возможность сверления отверстий до диаметра 32мм по стали и до 45мм по чугуну. Наличие реверсивного вращения электродвигателя, обеспечивает вращение шпинделя в обе стороны и позволяет осуществлять технологические операции по нарезанию резьбы.

Тяжелое основание и мощная вертикальная стойка, отлиты из серого чугуна, тем самым обеспечивая оборудованию необходимую устойчивость к вибрации. Станок оснащен мощным асинхронным двигателем 1,5 кВт, и имеет коробку переключения скоростей вращения шпинделя. В зависимости от обрабатываемого материала и необходимых режимов обработки, можно выбрать любую из 12 скоростей вращения шпинделя в 2-х диапазонах от 75 до 1600 об/мин и от 150 до 3200 об/мин. Для расширения диапазона обрабатываемых деталей фрезерная голова имеет возможность наклона вправо/влево на 90 градусов.

Конструкция станка имеет дополнительно устройство цифровой индикации (УЦИ) по всем трем осям X, Y, Z, позволяющее устанавливать необходимые параметры обработки, осуществлять привязку инструментов и контролировать режимы работы станка с точностью в 5 микрон. Станок оснащен автоматической подачей пиноли шпинделя, имеет 3 скорости - 0,12; 0,18; 0,25 мм/об. Наличие микрометрической подачи, позволяет установить инструмент на необходимую глубину в ручном режиме. Максимальный вылет пиноли шпинделя составляет 120 мм. Для увеличения производительности и удобства обработки крупногабаритных деталей, станок дополнительно оснащен механизированным приводом по оси Z. На пульте управления есть переключатель перемещения фрезерной головы по вертикальной стойке вверх/вниз.

Модель JMD-50LPFD оснащена рабочим столом размером 1000 x 240мм, который перемещается по направляющим типа ласточкин хвост и имеет возможность перемещения по осям X, Y на величину 760мм и 190 мм соответственно. На столе имеется три Т-образных паза шириной 14 мм для закрепления деталей прихватами или установки тисков и других приспособлений. Опционально станок может быть дооснащен устройством автоматической подачи, которое устанавливается с левой стороны рабочего стола и позволяет осуществлять подачу по продольной оси в автоматическом режиме, улучшая качество получаемой поверхности и увеличивая производительность изготовления деталей. Также устройство имеет функцию ускоренного перемещения рабочего стола для сокращения времени подвода инструмента к детали и его отведения, для удобной установки/снятия обрабатываемой детали.

Редукторный фрезерно-сверлильный станок JET модели JMD-50LPFD отлично впишется в Ваше производство, гарантия обеспечит уверенную работу и будет приятным дополнением к тому, чтобы работать и не бояться о поломке станка.

Комплектация:
  1. Шомпол М12 – 1 шт.
  2. Оправка ISO30/MT3 – 1 шт.
  3. Дорн ISO30/В16 – 1 шт.
  4. Сверлильный патрон 1-13 мм/В16
  5. Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2 шт.
  6. Набор шестигранных ключей
  7. Клин-выколотка – 2 шт.
  8. Рожковый ключ 22-19 – 1 шт.
  9. Масленка
  10. Инструкция по эксплуатации
Натисніть для отримання додаткової інформації
JMD-50LPFD редукторний з авто подачею пінолі шпинделя Фрезерно-сверлильные станки Jet JMD-50LPFD редукторний з авто подачею пінолі шпинделя 1,1/1,5 380 I – 75,180,280,600,1000,1600 II -150,360,560,1200,2000,3200 45/ 80/32/ 120/ /450/1000 x 240 246720

Фрезерно-сверлильные станки Jet JMD-50LPFD редукторний з авто подачею пінолі шпинделя

Фрезерно-сверлильные станки Jet JMD-50LPFD редукторний з авто подачею пінолі шпинделя
Арт.: 50000859T

ПРИНИМАЕМ ПРЕДЗАКАЗЫ. ТОВАР НАХОДИТСЯ В ДОРОГЕ.



Характеристики
Максимальный диаметр сверления чугун, мм 45
Максимальный диаметр сверления сталь, мм 32
Максимальный диаметр торцевой фрезы, мм  80
Максимальный диаметр концевой фрезы, мм 32
Размер стола по оси X и Y, мм 1000х240
Ход стола по оси X и Y, мм 760х190
Ширина Т-образного паза стола, мм 14/23
Диапазон наклона головы, град. ±90˚
Конус шпинделя ISO30
Расстояние от шпинделя до стола, мм 450
Ход пиноли шпинделя, мм 120
Частота вращения шпинделя, об/мин I–75,180,280,600,1000,1600; II–150,360,560,1200,2000,3200
Автоматическая подача пиноли, мм/об 0,1/0,18/0,26
Мощность  двигателя, кВт 1,1/1,5
Тип станка Металл
Напряжение, В 380
Страна производителя Китай
Длина, мм 1250
Ширина,мм 960
Высота, мм 1320
Масса, кг 380
Длина в упаковке, см 90
Ширина в упаковке, см 88
Высота в упаковке, см 115
Масса в упаковке, кг 410

       Особенности модели JMD-50LPFD:

  •    Устойчивое основание и массивная вертикальная колонна, выполненные из высококачественного серого чугуна, гарантируют стабильную работу без вибраций.

  •    Прецизионные направляющие стола по типу «ласточкин хвост» обеспечивают точность перемещений.

  •    Надёжный асинхронный электродвигатель мощностью 1,5 кВт.

  •    Коробка передач с редуктором и большим выбором скоростей вращения шпинделя.

  •    Стандарт шпинделя ISO30.

  •    Возможность автоматической подачи пиноли шпинделя.

  •    Ограничитель глубины сверления и микроподача по оси Z.

  •    Регулируемый наклон головки шпинделя влево/вправо до 90°.

  •    Центральная панель управления для удобного доступа ко всем функциям.

  •    Режим нарезания резьбы с автоматическим реверсом.

  •     Система подачи СОЖ прямо в зону резания.

  •    Трёхосевое УЦИ (X, Y, Z) для точного контроля обработки.

  •    Электропривод по оси Z.

  •    Встроенная лампа освещения рабочей зоны.

           Назначение и возможности:

  JMD-50LPFD разработан для интенсивной эксплуатации в ремонтно-механических мастерских, на заготовительных и инструментальных участках, а также в производственных цехах с серийным или мелкосерийным выпуском продукции. Благодаря надёжности и продуманной эргономике, может использоваться и в учебных учреждениях для подготовки специалистов.

  Широкий спектр возможностей: фрезерование, сверление, расточка, зенкование, нарезание резьбы и др. Оборудован шпинделем с возможностью обработки стали до 32 мм и чугуна до 45 мм. Двигатель с реверсом облегчает процесс нарезания резьбы.

          Дополнительные характеристики:

  •  - Диапазон скоростей — от 75 до 3200 об/мин (двойной диапазон: 75–1600 и 150–3200 об/мин).

  •  - Подача пиноли шпинделя: 0,12; 0,18; 0,25 мм/об.

  •  - Максимальный вылет пиноли — 120 мм.

  •  - Рабочий стол 1000×240 мм, с ходами по осям X — 760 мм, Y — 190 мм.

  •  - Возможность дооснащения автоматической подачей по оси X и функцией ускоренного перемещения.

   Этот фрезерно-сверлильный станок JET станет надёжным помощником в производстве, а гарантийное обслуживание обеспечит уверенность в работе без сбоев.

Комплектация:

- Шомпол М12 – 1 шт.
- Оправка ISO30/MT3 – 1 шт.
- Дорн ISO30/В16 – 1 шт.
- Сверлильный патрон 1-13 мм/В16
- Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2 шт.
- Набор шестигранных ключей
- Клин-выколотка – 2 шт.
- Рожковый ключ 22-19 – 1 шт.
- Масленка
- Инструкция по эксплуатации
Натисніть для отримання додаткової інформації
JVM-836TS Вертикально-фрезерный станок Jet JVM-836TS 4.2 380 65 - 4550 20 / ­- 100 / 20 / ­- 127 / ­- 133 - 400 / 50 - 356 905х200 / 640х240х355 463320

Вертикально-фрезерный станок Jet JVM-836TS

Вертикально-фрезерный станок Jet JVM-836TS
Арт.: 50000154T



Характеристики
Максимальный диаметр сверления чугун, мм 20
Максимальный диаметр сверления с автоподачей, сталь, мм 16
Максимальный диаметр сверления сталь, мм 20
Максимальный диаметр торцевой фрезы, мм  100
Максимальный диаметр концевой фрезы, мм 20
Частота вращения вертикального шпинделя, об/мин 65-4550
Количество скоростей вертикального шпинделя, шт 16
Автоматическая подача пиноли, мм/об 0,04/0,08/0,15
Количество автоматических подач, шт 3
Ход пиноли шпинделя, мм 127
Диаметр пиноли, мм 85,75
Шомпол М12
Конус шпинделя ISO-30 (DIN2080)
Диапазон поворота вертикальной головы (вправо/влево) ±90°
Диапазон наклона вертикальной головы (вперед/назад) ±45°
Расстояние от вертикального шпинделя до стола, мм 50-356
Расстояние шпиндель-стойка 133-400
Диапазон поворота хобота ±90°
Размер стола по оси X и Y, мм 905х200
Ход стола по оси X и Y, мм 640х240
Ход стола по оси Z, мм 355
Максимальная нагрузка на стол, кг 250
Количество подач по оси X, шт. плавно
Ширина Т-образного паза, мм 16
Расстояние между пазами, мм 64
Количество Т-образных пазов, шт 3
Мощность вертикального двигателя, кВт 2,2
Тип станка Металл
Напряжение, В 380
Аналог в карточке товара JT1-391
Длина, мм 1400
Ширина,мм 1320
Высота, мм 1950
Масса, кг 730
Длина в упаковке, см 130
Ширина в упаковке, см 110
Высота в упаковке, см 220
Масса в упаковке, кг 840

Фрезерный станок JET JVM 836TS предназначен для профессионального использования и имеет мощную устойчивую конструкцию. На станке предусмотрена двухступенчатая коробка с понижающей передачей для повышения вращающего момента и с плавной регулировкой частоты вращения шпинделя. Модель JET JVM 836TS комплектуется двигателем с выходной мощностью 2,2 кВт, который обеспечивает вращение шпинделя с конусом ISO-30 на 16 скоростях в диапазоне 65 - 4550 об/мин. Большие упорные подшипники JET JVM 836TS гарантируют стабильность при фрезеровании и биение конуса шпинделя 0,01 мм. JET JVM 836TS комплектуется автоматической подачей пиноли шпинделя 0,04 / 0,08 / 0,15 мм/об с функцией отключения в конце хода и механизмом точной регулировки величины хода. Ход пиноли JET JVM 836TS  - 127 мм, диаметр 85 мм. Шпиндель может вращаться как влево, так и вправо, а также оборудован механическим тормозом. Расстояние от шпинделя до стойки 133 - 400 мм. Максимальный диаметр сверления JET JVM 836TS - 20 мм, с автоподачей 16 мм. Диаметр торцевой фрезы 100 мм, концевой 20 мм. Головка JET JVM 836TS имеет функцию наклона 90° влево / вправо. Поворотная консоль значительно расширяет функционал станка. Рабочий фрезерный стол JET JVM 836TS - 905 х 200 мм имеет плавную регулировку скорости перемещения с ходом консоли 266 мм и максимальной нагрузкой 250 кг. Стол JET JVM 836TS отличается наличием шлифованных направляющих и регулируемых клиновидных планок с централизованной системой смазки. Станок имеет встроенную систему СОЖ. Расстояние от рабочего стола JET JVM 836TS до шпинделя 50 - 356 мм. Для крепления тисков на рабочем столе предусмотрены пазы 16/ 64 мм. Габариты модели 1400 х 1320 х 1950 мм, вес 730 кг.

   Комплектация:

 - Зажимная тяга М12
 - Регулируемый упор глубины сверления
 - Защитный экран с концевым выключателем
 - Автоматическая подача стола по оси Х
 - Централизованная система смазки стола
 - Система подвода СОЖ
 - Поддон для сбора стружки
Натисніть для отримання додаткової інформації
JTM-1050TS Универсальный фрезерный станок Jet JTM-1050TS 7.0 380 70-3600 20 / ­- 125 / 25 / ­- 127 / ­- 200 - 680 / 40 - 446 254х1270 / 800х380х380 730949

Универсальный фрезерный станок Jet JTM-1050TS

Универсальный фрезерный станок Jet JTM-1050TS
Арт.: 50000631T

ПРИНИМАЕМ ПРЕДЗАКАЗЫ. ТОВАР НАХОДИТСЯ В ДОРОГЕ.



Характеристики

Максимальный диаметр сверления сталь, мм
20
Максимальный диаметр сверления с автоподачей, сталь, мм 20
Максимальный диаметр сверления чугун, мм  22
Максимальный диаметр торцевой фрезы, мм 125
Максимальный диаметр концевой фрезы, мм 25
Частота вращения вертикального шпинделя, об/мин 70-3600
Количество скоростей вертикального шпинделя, шт 10
Автоматическая подача пиноли, мм/об 0,04/0,08/0,15
Количество автоматических подач, шт 3
Ход пиноли шпинделя, мм 127
Диаметр пиноли, мм 85,75
Шомпол М16
Конус шпинделя ISO 40 (DIN 2080)
Диапазон поворота вертикальной головы (вправо/влево) ±90°
Диапазон наклона вертикальной головы (вперед/назад) ±45°
Расстояние от вертикального шпинделя до стола, мм 40 - 446
Расстояние шпиндель-стойка 200-680
Диапазон поворота хобота ±90°
Размер стола по оси X и Y, мм 1270 х 254
Ход стола по оси X и Y, мм 800х380
Ход стола по оси Z, мм 380
Максимальная нагрузка на стол, кг 380
Количество подач по оси X, шт. плавно
Ширина Т-образного паза, мм 16
Количество Т-образных пазов, шт 3
Мощность вертикального двигателя, кВт 3,75
Тип станка Металл
Напряжение, В 380
Аналог в карточке товара 50000900T
Длина, мм 1700
Ширина,мм 1955
Высота, мм 2350
Масса, кг 1320
Длина в упаковке, см 173
Ширина в упаковке, см 160
Высота в упаковке, см 220
Масса в упаковке, кг 1545

    Универсальный фрезерный станок JET JTM-1050TS относится к классу профессионального оборудования. Он выполнен из чугуна и имеет значительную массу, обеспечивающую высокую точность в работе - максимальное радиальное биение шпинделя всего 0,005 мм. Станок JET JTM-1050TS универсален и многофункционален за счет возможности наклона фрезерного узла влево/вправо на 90°, вперёд/назад на 45°, а также наличия поворотно-сдвижной консоли. Станок комплектуется двигателем выходной мощностью 3,75 кВт, который обеспечивает плавное вращение шпинделя диаметром 105 мм с конусом ISO 40 (DIN 2080) в диапазоне скоростей 70-3600 об/мин. Кроме того, шпиндель JET JTM-1050TS оборудован механическим тормозом. Таким образом, при обработке деталей необходимо учитывать, что расстояние от шпинделя до стола 40 - 446 мм, а от шпинделя до стойки - 200-680 мм.

Система управления JET JTM-1050TS находится на выносной панели. На JET JTM-1050TS предусмотрена автоматическая подача пиноли шпинделя 0,04 / 0,08 / 0,15 мм/об. Ход пиноли 127 мм. На станке можно производить сверление максимальным диаметром 20 мм, при автоподаче также 20 мм.

Диаметр торцевой фрезы JET JTM-1050TS - 125 мм, концевой 25 мм. Рабочий стол JET JTM-1050TS массивный, тяжелый крестообразной формы. Плавность его хода обеспечивает специально встроенная система смазки, а точность сверления – интегрированная система подачи СОЖ. Рабочий стол JET JTM-1050TS - 1270 х 254 мм может производить движение по оси X х Y х Z на 800 х 380 х 380 мм при скорости подачи по оси X 0-900 мм/мин. На столе, для крепления дополнительного оборудования, расположены 3 Т-образные пазы по 16 мм. При работе на JET JTM-1050TS необходим учитывать, что максимальный вес обрабатываемой детали не может превышать 380 кг. Габариты оборудования 1700 х 1955 х 2350 мм, вес 1320 кг.

  Комплектация:

 - Зажимная тяга М16
 - Регулируемый упор глубины сверления
 - Защитный экран с концевым выключателем
 - Автоматическая подача стола по оси Х
 - Централизованная система смазки стола
 - Система подвода СОЖ
 - Поддон для сбора стружки
Натисніть для отримання додаткової інформації
JMD-26X2 DRO Фрезерно-сверлильный станок Jet JMD-26X2 DRO 2,2 380 67 - 2012 45/40 125/25 120 200-550/0-340 1120 х 260/600 х 300 936480

Фрезерно-сверлильный станок Jet JMD-26X2 DRO

Фрезерно-сверлильный станок Jet JMD-26X2 DRO
Арт.: 50000451T

ПРИНИМАЕМ ПРЕДЗАКАЗЫ. ТОВАР НАХОДИТСЯ В ДОРОГЕ.



Характеристики
Максимальный диаметр сверления сталь, мм 40
Максимальный диаметр сверления с автоподачей, сталь, мм 16
Максимальный диаметр сверления чугун, мм 45
Максимальный диаметр торцевой фрезы, мм  125
Максимальный диаметр концевой фрезы, мм 25
Частота вращения вертикального шпинделя, об/мин 67-2012
Количество скоростей вертикального шпинделя, шт 12
Автоматическая подача пиноли, мм/об 0,1/0,15/0,3
Количество автоматических подач, шт 3
Ход пиноли шпинделя, мм 120
Конус шпинделя ISO 40 (DIN 2080)
Диапазон поворота вертикальной головы (вправо/влево) ±90°
Расстояние от вертикального шпинделя до стола, мм 80 - 420
Расстояние шпиндель-стойка 200-550
Частота вращения горизонтального шпинделя, об/мин 40-1300
Количество скоростей горизонтального шпинделя, шт 12
Конус горизонтального шпинделя ISO 40 (DIN2080)
Расстояние от горизонтального шпинделя до стола, мм 0-340
Диапазон поворота хобота ±90°
Размер стола по оси X и Y, мм 1120 х 260
Ход стола по оси X и Y, мм 600х300
Максимальная нагрузка на стол, кг 250
Автоматическая подача по оси Х, мм/мин 24-402
Количество подач по оси X, шт. 9
Автоматическая подача по оси Y, мм/мин 24-402
Количество подач по оси Y, шт. 9
Ширина Т-образного паза, мм 14
Количество Т-образных пазов, шт 3
Мощность двигателя автоподачи, кВт 0,37
Мощность двигателя подъема стола, кВт 0,75
Мощность насоса СОЖ, кВт 0,04
Мощность вертикального двигателя, кВт 1,5
Мощность горизонтального двигателя, кВт 2,2
Тип станка Металл
Напряжение, В 380
Страна производителя Китай
Длина, мм 1580
Ширина,мм 1450
Высота, мм 2150
Масса, кг 1480
Длина в упаковке, см 160
Ширина в упаковке, см 152
Высота в упаковке, см 222
Масса в упаковке, кг 1500

​     JET JMD-26X2 DRO — это универсальный фрезерный станок, который благодаря своим уникальным возможностям, богатой комплектации и конкурентоспособной цене стал лидером продаж в линейке фрезерных станков JET. Он с одинаковой эффективностью может применяться на промышленных предприятиях различного уровня, в специализированных и многопрофильных мастерских, конструкторских бюро и исследовательских институтах.

         Основные характеристики:

  •   Шпиндели: Станок оснащен вертикальным и горизонтальным шпинделями. Частота вращения вертикального шпинделя составляет от 67 до 2010 об/мин, горизонтального — от 40 до 1300 об/мин.

  •   Обрабатываемые размеры: Максимальный диаметр торцевой фрезы — 125 мм, концевой фрезы — 25 мм. Сверление возможно диаметром до 40 мм при ручной подаче и до 16 мм при автоматической.

  •   Фрезерная головка: Имеет механизм поворота влево и вправо на ±90°, что обеспечивает гибкость в обработке деталей.

  •   Фрезерный стол: Размеры стола составляют 1120 х 260 мм, ход по осям X и Y — 600 х 300 мм. Стол полностью механизирован с автоматической подачей по осям X и Y со скоростью от 24 до 402 мм/мин. Предусмотрена функция автоматического подъема и опускания стола.

  •   Устройство цифровой индикации (УЦИ): Обеспечивает точность позиционирования с ценой деления 0,005 мм и погрешностью ±1 знак.

  •   Дополнительные функции: Встроенная система подачи смазочно-охлаждающей жидкости (СОЖ), режим работы для нарезания резьбы, регулируемый упор глубины сверления с переключателем реверса.

             Технические характеристики:

  •  - Напряжение: 400 В

  •  - Мощность двигателей:

    •   Вертикальный шпиндель: 1,5 кВт

    •   Горизонтальный шпиндель: 2,2 кВт

    •   Автоподача: 0,37 кВт

    •   Подъем стола: 0,75 кВт

    •   Насос СОЖ: 0,04 кВт

  •  - Габариты и масса:

    •  Длина: 1580 мм

    •  Ширина: 1450 мм

    •  Высота: 2150 мм

    •  Масса: 1480 кг

 Благодаря компактной конструкции по высоте и богатой комплектации, JET JMD-26X2 DRO является оптимальным выбором для профессионалов, стремящихся к высокой точности и эффективности в обработке металла.

Комплектация:

- Зажимная тяга
- Лампа местного освещения
- Устройство цифровой индикации по 3 осям
- Автоматическая подача по осям X и Y
- Централизованная система смазки стола
- Тиски фрезерные, ширина губок 160 мм
- Цанговый патрон с набором из 8 цанг (4-16 мм) ER32
- Сверлильный патрон Ø16 мм с оправкой ISO 40/B-16
 - Переходные втулки ISO 40/MK-4, /МК-3, /МК-2, для свёрл
- Фрезерная оправка ISO 40 - Ø32 мм
- Оправка горизонтального шпинделя
Натисніть для отримання додаткової інформації
JUM-1464VHXL DRO Фрезерно-сверлильные станки Jet JUM-1464VHXL DRO 5,5 380 60 - 1750 (12 скоростей) 196 – 646/ 30-750 (8 скоростей)/1600 x 360 1267200

Фрезерно-сверлильные станки Jet JUM-1464VHXL DRO

Фрезерно-сверлильные станки Jet JUM-1464VHXL DRO
Арт.: 50000854T

ПРИНИМАЕМ ПРЕДЗАКАЗЫ. ТОВАР НАХОДИТСЯ В ДОРОГЕ.



Характеристики
Размер стола по оси X и Y, мм 1600х360
Максимальная нагрузка на стол, кг 400
Ширина Т-образного паза, мм  (3) 18 x 80
Перемещение по оси X, мм 1300
Перемещение по оси Y, мм 320
Перемещение по оси Z, мм 400
Расстояние от вертикального шпинделя до стола, мм 196-646
Расстояние от горизонтального шпинделя до стола, мм 20-470
Диапазон наклона головки 360°
Диапазон скоростей подачи стола по оси X, мм/мин 30-750 (8 скоростей)
Диапазон скоростей подачи стола по оси Y, мм/мин 20-500 (8 скоростей)
Диапазон скоростей подачи стола по оси Z, мм/мин 15-375 (8 скоростей)
Ускоренная подача по осям X, Y, Z, мм/мин 1200 / 800 / 600
Конус вертикального шпинделя ISO 50
Частота вращения вертикального шпинделя, об/мин 60 - 1750 (12 скоростей)
Конус горизонтального шпинделя ISO 50
Частота вращения горизонтального шпинделя, об/мин 60 - 1800 (12 скоростей)
Ход подъема стола по оси Z, мм 500
Мощность вертикального двигателя, кВт 4
Мощность горизонтального двигателя, кВт 5,5
Крутящий момент X,Y сервомотор, Нм 10
Тип станка Металл
Напряжение, В 230
Страна производителя Китай
Длина, мм 2520
Ширина,мм 2100
Высота, мм 2000
Масса, кг 2850
Длина в упаковке, см 260
Ширина в упаковке, см 220
Высота в упаковке, см 220
Масса в упаковке, кг 3100

  Многофункциональный широкоуниверсальный фрезерный станок JET JUM-1464 VHXL DRO представляет собой передовое решение в сегменте высокопроизводительного оборудования. Спроектированный с учётом требований интенсивной эксплуатации, он идеально подойдёт для выполнения сложных фрезерных, сверлильных и расточных операций при выпуске мелкосерийных изделий на производственных и ремонтных участках.

  Станок комплектуется мощным приводом: вертикальный шпиндель имеет двигатель 4 кВт, горизонтальный — 5,5 кВт. Широкий диапазон скоростей обеспечивает гибкость обработки — от тяжёлой на низких оборотах до точной на высоких. Перемещения по осям X, Y и Z контролируются надёжными серводвигателями переменного тока с высоким крутящим моментом 10 Нм, что гарантирует стабильность позиционирования.

  Для точной обработки предусмотрена система цифровой индикации (УЦИ), значительно снижающая риск погрешностей. Помимо этого, в базовую комплектацию входят автоматическая система смазки, подача СОЖ, энергоэффективная светодиодная подсветка рабочей зоны и ряд других функций, повышающих комфорт и производительность оператора.

  Комплектация:

 - Шомпол М24 – 1шт.
 - Оправка фрезерная ISO50-FMB32-050 – 1 шт.
 - Оправка фрезерная ISO50-MTB4 – 1 шт.
 - Оправка ISO50 с набором цанг (4,5,6,8,10,12,14,16) – 1 компл.
 - Оправка горизонтального шпинделя Ф32мм со шпоночным пазом – 1шт.
 - Оправка горизонтального шпинделя Ф27мм со шпоночным пазом – 1шт.
 - Рожковый ключ 13-17 – 1 шт.
 - Рожковый ключ 22-24 – 1 шт.
 - Рожковый ключ 36-41 – 1 шт.
 - Инструкция по эксплуатации
 - Тиски станочные
 - Комплект установочных виброопор
Натисніть для отримання додаткової інформації
JUM-2063VXL SERVO DRO Фрезерно-сверлильные станки Jet JUM-2063VXL SERVO DRO 7,5 380 30-2050 (27 скоростей) ISO 50 50 - 550/ 1600 х 500/1200х700 2496000

Фрезерно-сверлильные станки Jet JUM-2063VXL SERVO DRO

Фрезерно-сверлильные станки Jet JUM-2063VXL SERVO DRO
Арт.: 50000852T

ПРИНИМАЕМ ПРЕДЗАКАЗЫ. ТОВАР НАХОДИТСЯ В ДОРОГЕ.



Характеристики
Размер стола, мм 1600 х 500
Максимальная нагрузка на стол, кг 1800
Ширина Т-образного паза, мм  (5) 18 x 80
Ход стола по оси X и Y, мм 1200х700
Перемещение по оси Z, мм 500
Расстояние от шпинделя до стола (ось Z), мм 50-550
Расстояние от оси шпинделя до колонны (Y), мм 45-745
Диапазон поворота вертикальной головы (вправо/влево) 360°
Диапазон скоростей подачи стола по оси X, мм/мин 10-1000
Диапазон скоростей подачи стола по оси Y, мм/мин 10-1000
Диапазон скоростей подачи стола по оси Z, мм/мин 5-500
Конус шпинделя ISO 50
Частота вращения шпинделя, об/мин 30-2050 (27 скоростей)
Крутящий момент X,Y сервомотор, Нм 18
Крутящий момент Z сервомотор, Нм 27
Мощность двигателя, кВт 7,5
Тип станка Металл
Напряжение, В 380
Страна производителя Китай
Длина, мм 2625
Ширина,мм 2460
Высота, мм 2080
Масса, кг 4200
Длина в упаковке, см 250
Ширина в упаковке, см 216
Высота в упаковке, см 230
Масса в упаковке, кг 4200

     ​Универсальный консольно-фрезерный станок JET JUM-2063 Servo DRO представляет собой высокопроизводительное оборудование, предназначенное для выполнения разнообразных операций, включая фрезерование, сверление и растачивание. Этот станок идеально подходит для мелкосерийного производства на механических, инструментальных и ремонтно-механических участках.

            Ключевые особенности:

  •   Прочная конструкция: Жесткая станина эффективно снижает вибрации, обеспечивая высокую точность обработки.

  •   Просторный рабочий стол: Размеры стола составляют 1600×500 мм, что позволяет обрабатывать крупногабаритные детали.

  •   Серводвигатели с высоким крутящим моментом: Обеспечивают плавное и точное перемещение по осям X, Y и Z, что особенно важно при обработке твердых металлов и сплавов.

  •   Устройство цифровой индикации (УЦИ): Позволяет оператору точно контролировать процесс обработки, снижая вероятность брака.

  •   Дополнительные функции: Станок оснащен системой автоматической смазки, подачей смазочно-охлаждающей жидкости (СОЖ) в зону обработки и светодиодной лампой для освещения рабочей области.

                 Технические характеристики:

  •   Напряжение питания: 400 В

  •   Максимальная нагрузка на стол: 1800 кг

  •   Перемещение стола по осям X и Y: 1200×700 мм​

  •   Перемещение по оси Z: 500 мм​

  •   Расстояние от шпинделя до стола: от 50 до 550 мм​

  •   Конус шпинделя: ISO 50​

  •   Диапазон скоростей вращения шпинделя: от 30 до 2050 об/мин (27 скоростей)​

  •   Мощность двигателя: 7,5 кВт​

  •   Габариты станка (Д×Ш×В): 2625×2460×2080 мм​

  •   Масса: 4200 кг​

        Комплектация:

  •   Шомпол М24 – 1 шт.

  • Оправка для торцевых фрез ISO50-FMB40 – 1 шт.

  • Оправка ISO50 с набором цанг (Ø4-16 мм) – 1 комплект

  • Рожковые ключи 12-14 мм и 22-24 мм – по 1 шт.

  • Шестигранные ключи 5, 8, 10 мм – 1 комплект

  • Клиновые опоры (башмаки) – 6 шт.

  • Инструкция по эксплуатации

  • Станочные тиски с размером губок 136×36 мм



Натисніть для отримання додаткової інформації
JMD-18PF Фрезерно-сверлильный станок Jet JMD-18PF 2.6 220 125-2500 30 / М12 76 / 20 / ­- 125 / ­ - 200 / 455 805х240 / 520х175 Нет в
наличии

Фрезерно-сверлильный станок Jet JMD-18PF

Фрезерно-сверлильный станок Jet JMD-18PF
Арт.: 350051M

Компания JET предлагает фрезерно-сверлильный станок профессионального класса JET JMD-18PF. Станок очень массивный, выполнен из чугуна, что обеспечивает точность при обработке детали. Отличительной особенностью станка является наличие фрезерной головы, которая может поворачиваться в пределах 360°. Наличие автоподачи пиноли шпинделя 0,12 / 0,18 /0,25 мм/об значительно оптимизирует работу, ее ход 125 мм, 107 мм (автоподача). Во время работы JET JMD-18PF максимальный вылет шпинделя 200 мм. Такие технические характеристики делают работу на станке универсальной. Шпиндель станка с конусом МК-3 / М12 вращается за счет ременной передачи в пределах 125 - 2500 об/мин. При подготовки детали к обработке на JET JMD-18PF необходимо учитывать, что расстояние между шпинделем и столом 455 мм. Фрезерно-сверлильный станок JET JMD-18PF обеспечивает максимальный диаметр сверления 30 мм (М12), при сверлении с автоподачей 16 мм. При этом максимальный диаметр торцевой фрезы, которая может устанавливаться на станок, 76 мм, концевой - 20 мм. Фрезерно-сверлильный станок JET JMD-18PF укомплектован мощным прецизионным чугунным столом 805 х 240 мм с ходом по оси X х Y - 520 х 175 мм. Шпиндель станка вращается за счет наличия мощного двигателя 2,6 кВт (1,5 кВт), который рассчитан на профессиональные активные нагрузки. Габариты станка 1080 х 1010 х 1105 мм, вес 290 кг.

Натисніть для отримання додаткової інформації
JMD-X2S Фрезерно-сверлильный станок Jet JMD-X2S 0.75 220 40-2000 20 / М12 50 / 16 / ­- 70 / ­- 190 / 75-340 595x140 / 394x185 Нет в
наличии

Фрезерно-сверлильный станок Jet JMD-X2S

Фрезерно-сверлильный станок Jet JMD-X2S
Арт.:

Фрезерно-сверлильный станок JET JMD-X2S – это незаменимый помощник для небольших предприятий, выпускающих мелкосерийную продукцию, автомобильных сервисов и частных предпринимателей. На нем можно сверлить стальные заготовки сверлами диаметром до 20 мм, вести фрезерование торцевой резьбой диаметром до 50 мм или концевой фрезой диаметром до 16мм. Отличительной особенностью этого станка можно считать возможность нарезания резьбы. Станок имеет чугунный корпус, гасящий вибрации на любых режимах работы, крестообразные направляющие типа «ласточкин хвост» и плавную регулировку вращения шпинделя. Дополнительные удобства в работе придает цифровая индикация вылета пиноли. Бесколлекторный двигатель мощностью 750 Вт подключается к обычной бытовой сети напряжением 230 В. Небольшой вес 110 кг и габариты 725х620х880 мм позволяют нескольким рабочим без особых усилий передвигать и устанавливать станок в небольшой мастерской.

Натисніть для отримання додаткової інформації
JMD-45LPF Редукторный фрезерно-сверлильный станок Jet JMD-45LPF 1.5 380 75-1600 / 150-3200 32 / М12 80 / 32 / - 120 / ­- /460 1000х240 / 760x190 Нет в
наличии

Редукторный фрезерно-сверлильный станок Jet JMD-45LPF

Редукторный фрезерно-сверлильный станок Jet JMD-45LPF
Арт.: 50000857T

Редукторный фрезерно-сверлильный станок JMD-45LPF предназначен для использования в промышленности на ремонтно-механических, инструментальных участках, а также в производственных цехах с различными уровнями серийного производства. Помимо производственных задач, его надежная и безопасная конструкция, удобное расположение элементов управления и системы пассивной безопасности делают его подходящим для использования в учебных заведениях.

JMD-45LPF предназначен для выполнения разнообразных операций, включая фрезерование, сверление, рассверливание, зенкерование, развертывание и нарезание резьбы. Снабженный шпинделем с конусом ISO30, станок способен сверлить отверстия диаметром до 32 мм в стали и 45 мм в чугуне или использовать торцевую фрезу диаметром 80 мм и концевую фрезу – 32 мм. Реверсивное вращение электродвигателя позволяет выполнять на станке нарезание резьбы. Нарезать можно только правую резьбу.

Тяжелое основание и мощная вертикальная стойка, изготовленные из серого чугуна, обеспечивают устойчивость станка к вибрации. JMD-45LPF снабжен мощным асинхронным двигателем мощностью 1,5 кВт, который обеспечивает на выходе 1,1 кВт и коробкой переключения скоростей вращения шпинделя.

В зависимости от материала и режимов обработки, можно выбрать одну из 12 скоростей вращения шпинделя в двух диапазонах: от 75 до 1600 (75,180,280,600,1000,1600) об/мин и от 150 до 3200 (150,360,560,1200,2000,3200) об/мин. Фрезерная голова может наклоняться вправо/влево на 90 градусов для расширения возможностей обработки.

Станок оборудован тонкой подачей пиноли шпинделя при цене делений лимба 0,05 мм и автоматической подачей со скоростями 0,1; 0,18; 0,25 мм/об. Максимальный вылет пиноли шпинделя составляет 120 мм.

Модель JMD-45LPF оборудована рабочим столом размером 1000 x 240 мм с перемещением по осям X и Y на 760 мм и 190 мм соответственно и ценой деления лимба – 0,05 мм. Стол движется по направляющим типа «ласточких хвост» и оснащен фиксаторами перемещения по осям. Три Т-образных паза шириной 14 мм предоставляют возможность крепления на столе тисков или деталей специальными прихватами.

В комплектацию станка входят: лампа освещения рабочей зоны и станция СОЖ с баком объемом 8 литров и помпой мощностью 40 Вт. По желанию, станок может быть дополнен устройством автоматической подачи, расположенным слева от рабочего стола для улучшения качества обработки и повышения производительности. Это устройство также обладает функцией ускоренного перемещения рабочего стола для оптимизации времени подвода и отвода инструмента при установке и снятии обрабатываемых деталей. Фрезерно-сверлильный станок JET модели JMD-45LPF изготовлен в Китае имеет вес 355 кг и габариты (ДxШxВ) - 1090x785x1120 мм.

Натисніть для отримання додаткової інформації
JMD-2S Фрезерно-сверлильный станок Jet JMD-2S 1.0 220 40-2000 20 / - 50 / 16 / - 70 / 260 190 / 75-340 595х140 / 394х185 Нет в
наличии

Фрезерно-сверлильный станок Jet JMD-2S

Фрезерно-сверлильный станок Jet JMD-2S
Арт.: 50000060M

Компания JET предлагает фрезерно-сверлильный станок JET JMD-2S. Станок выполнен из чугуна, что обеспечивает устойчивость и точность его работы. JET JMD-2S комплектуется двигателем мощностью 1 кВт (0,75 кВт), который обеспечивает частоту вращения шпинделя со скоростью 40 - 2000 об/мин. Фрезерная голова подвижна за счет специально предусмотренного маховика, диапазон хода 260 мм. На фрезерной голове JET JMD-2S расположена индикация цифровой регулировки вылета пиноли в пределах 70 мм, а также регулировка вращения шпинделя с конусом МК-3. Шпиндель имеет правое и левое вращение. При обработке детали на JET JMD-2S необходимо учитывать, что расстояние от шпинделя до стойки 190 мм, а от шпинделя до стола 75-340 мм. На станке установлен сверлильный патрон 1-13 мм. JET JMD-2S обеспечивает максимальный диаметр сверления Ø20 мм. Максимальный диаметр торцовой фрезы Ø50 мм, концевой - Ø16 мм. Рабочий стол JET JMD-2S выполнен из чугуна и отлично отшлифован. Размер стола по оси X и Y - 595х140 мм, ход стола по оси X и Y - 394х185 мм. На рабочем столе станка расположены Т-образные пазы по 12 мм. Станок JET JMD-2S, благодаря специальной системе крепления, может устанавливаться на тумбу и надежно крепится. Габариты оборудования 725х620х880 мм, вес 110 кг.

Натисніть для отримання додаткової інформації
JMD-40 Редукторный фрезерно-сверлильный станок Jet JMD-40 1.5 380 75-1600 / 150-3200 32 / М12 76 / 32 / - 120 /- /410 730х210 / 500х230 Нет в
наличии

Редукторный фрезерно-сверлильный станок Jet JMD-40

Редукторный фрезерно-сверлильный станок Jet JMD-40
Арт.: 50000855T

Сверлильно-фрезерный станок JMD-40 от компании JET представляет собой универсальное станочное оборудование, предназначенное для разнообразных фрезерных и сверлильных операций, а также нарезания резьбы и выполнения других технологических задач. Разработанный с учетом индивидуального и промышленного использования, этот станок отличается мощным трехфазным двигателем и прочной конструкцией, предназначенной для длительной эксплуатации.

Станок оснащен массивной литой станиной из серого чугуна, а также крепкой стойкой для дополнительной прочности и устойчивости. Уникальной особенностью модели JMD-40 является возможность вращения фрезерной головки вокруг колонны на 360 градусов и поворота влево/вправо на 90 градусов, что облегчает выполнение технологических манипуляций при обработке заготовок. Функция контроля глубины сверления повышает точность обработки и производительность.

Шпиндель станка имеет: конус МК-3 с зажимной тягой М12, опору шпинделя, усиленную коническими подшипниками для увеличения жесткости во время вращения и ход пиноли 120 мм. Станок обеспечивает эффективную обработку материалов, допуская сверление стали до 32 мм и чугуна до 40 мм, а также фрезерование концевой фрезой до 32 мм и торцевой фрезой до 76 мм. Возможность вращения шпинделя в обоих направлениях и функция микроподачи шпинделя обеспечивают высокое качество обработки заготовок.

Электродвигатель мощностью 1,1 кВт на выходе, потребляет из сети - 1,5 кВт обеспечивая два диапазона частот вращения шпинделя: 75-1600 об/мин и 150-3200 об/мин. Станок также оборудован коробкой скоростей с 6 скоростями в каждом диапазоне (I – 75, 180, 280, 600, 1000, 1600 об/хв, II – 150, 360, 560, 1200, 2000, 3200 об/хв), позволяя выбрать необходимую частоту вращения. Функция реверса шпинделя дает возможность нарезки резьбы.

Чугунный крестовый стол станка размером 730х210 мм с Т-образными пазами и прецизионным механизмом перемещения обеспечивает удобство и точность работы. Стол имеет 3 паза шириной 14 мм. Максимальное расстояние от шпинделя до стола – 410 мм. Вес станка составляет 285 кг, габаритные размеры (ДхШхВ) - 1090х785х1120 мм, что подчеркивает его надежность и стабильность. Произведен станок в Китае.

Натисніть для отримання додаткової інформації
JMD-X1 Фрезерно-сверлильный станок Jet JMD-X1 0.75 220 100–2500 13 / М6 30 / 13 / ­ ­ - / 180 170 / 280 385х100 / 220х100 Нет в
наличии

Фрезерно-сверлильный станок Jet JMD-X1

Фрезерно-сверлильный станок Jet JMD-X1
Арт.: 50000025M

Данная модель относится к станкам индивидуального применения и предназначена для фрезерно-сверлильных работ. Устойчивый корпус JET JMD-X1 из серого чугуна уменьшает вибрацию. Стойка станка наклонна в диапазоне 45° влево/вправо. Асинхронный двигатель в 500 Вт обеспечивает большой вращающий момент и устойчивую скорость вращения шпинделя. Скорость регулируется плавно специальным рычажком, расположенном на панели управления в диапазоне от 100 до 2500 об/мин. Максимальный диаметр сверления JET JMD-X1 - 13 мм. Максимальный диаметр торцовой фрезы 30 мм, концевой – 13 мм. Посадка патрона JET JMD-X1 - МК-3, ход шпинделя до 300 мм, расстояние от шпинделя до стоки – 170 мм. Ход фрезерной головки 180 мм.  JET JMD-X1 оборудован массивным крестовым столом с регулируемыми направляющими типа «ласточкин хвост» и удобную для работы панель управления. Размер рабочего стола JET JMD-X1- 385х100 мм, это обеспечивает ход по оси Х – 220 мм, по оси Y- 100 мм. На столе, на специально предусмотренных пазах, могут закрепляется тиски для надежной фиксации заготовки. Станок JET JMD-X1 работает от сети 220 В, потребляемая мощность 750 Вт. В стандартный комплект поставки к станку JET JMD-X1 входит также зажимная тяга, сверлильный патрон с оправкой, защитный экран. Габариты модели 520 х 500 х 760 мм, вес 50 кг.

Натисніть для отримання додаткової інформації
JMD-X1L Фрезерно-сверлильный станок Jet JMD-X1L 0.75 220 100 - 2500 13 / М6 30 / 13 / ­- - / 180 170 / 280 460х120 / 220х100 Нет в
наличии

Фрезерно-сверлильный станок Jet JMD-X1L

Фрезерно-сверлильный станок Jet JMD-X1L
Арт.: 50000046M

ПРИНИМАЕМ ПРЕДЗАКАЗЫ. ТОВАР НАХОДИТСЯ В ДОРОГЕ.



Характеристики
Максимальный диаметр сверления сталь, мм 13
Максимальный диаметр сверления чугун, мм 15
Максимальный диаметр торцевой фрезы, мм 30
Максимальный диаметр концевой фрезы, мм 16
Максимальный диаметр нарезаемой резьбы, мм М6
Сверлильный патрон 1-13
Частота вращения вертикального шпинделя, об/мин 100-2500
Количество скоростей вертикального шпинделя, шт плавно
Диаметр пиноли, мм 40
Шомпол М12
Конус вертикального шпинделя МК-3
Диапазон поворота стойки (вправо/влево) ±45°
Расстояние от вертикального шпинделя до стола, мм 280
Расстояние от вертикального шпинделя до стойки, мм 170
Размер стола по оси X и Y, мм 460х120
Ход стола по оси X и Y, мм 295х100
Ход головы по оси Z, мм 190
Ширина Т-образного паза стола, мм 12
Расстояние между пазами стола, мм 34
Количество Т-образных пазов стола, шт 3
Тип двигателя Бесколлекторный
Мощность вертикального двигателя, кВт 0,5
Тип станка Металл
Напряжение, В 230
Длина, мм 520
Ширина,мм 500
Высота, мм 760
Масса, кг 50
Длина в упаковке, см 64
Ширина в упаковке, см 64
Высота в упаковке, см 70
Масса в упаковке, кг 72


Фрезерно-сверлильный станок JET JMD-X1L предназначен для индивидуального применения. Это тяжелый устойчивый станок. Он выполнен из чугуна для обеспечения точности сверления и фрезерования. JET JMD-X1L комплектуется бесколлекторным двигателем выходной мощностью 0,5 кВт.

Он обеспечивает вращение шпинделя в диапазоне скоростей 100–2500 об/мин, которые плавно регулируются. Шпиндель JET JMD-X1L оборудован конусом МК-3. Система управления скоростью и работой станка расположена на передней панели. JET JMD-X1L обеспечивает максимальный диаметр сверления 13 мм, торцевой фрезы 30 мм, концевой фрезы13 мм. Сама стойка, на которой расположен фрезерно-сверлильный узел JET JMD-X1L, имеет диапазон наклона 45° влево/вправо. Фрезерная головка со сверлильным патроном 1-13 мм имеет ход 180 мм. Соответственно, для обработки деталей необходимо учитывать, что расстояние между шпинделем и столом JET JMD-X1L - 280 мм, а стойкой - 170 мм. Рабочий стол JET JMD-X1L выполнен из отшлифованного чугуна и имеет 3 Т-образные пазы по 12 мм. Плавность хода элементов стола обеспечивается наличием системы типа «ласточкин хвост». Части стола JET JMD-X1L по оси X и Y            имеют параметры 460 х 120 мм, а ход по осям X и Y 220 х 100 мм.

Ход фрезерной головки 230 мм. На станке установлен индикатор перегрузки.

Габариты JET JMD-X1L - 520 х 500 х 760 мм, вес 50 кг.

Натисніть для отримання додаткової інформації
JMD-15 Фрезерно-сверлильный станок Jet JMD-15 1.3 220 100 - 2160 25 / ­- 63 / 20 / ­- 90 / ­ - 200 / 380 585х190 / 350х152 Нет в
наличии

Фрезерно-сверлильный станок Jet JMD-15

Фрезерно-сверлильный станок Jet JMD-15
Арт.: 350017M

JET JMD 15 отличается массивной чугунной конструкцией. Он устойчив благодаря стойке диаметром 92 мм. Оборудование комплектуется двигателем с выходной мощностью 0,75 кВт, который обеспечивает работу шпинделя с конусом МК-3 на 12 скоростях в диапазоне 100 - 2160 об/мин. Скорость шпинделя JET JMD 15 производится путем передачи вращения от ремней на шкивах. Данная систем расположена в пластмассовом кожухе и оснащена кунцевиком, который блокирует включение станка, если крышка плотно не закрыта. JET JMD 15 обеспечивает максимальный диаметр сверления 25 мм, диаметр торцевой фрезы 63 мм, концевой 20 мм. Шпиндель JET JMD 15 имеет вылет в 200 мм и ход пиноли в 90 мм, а также возможность вращения влево/вправо. Головка JET JMD 15 поворачиваться на 360°. Функция сверления на станке оборудована регулируемым упором и имеет высокую точность установки. Вылет шпинделя 200 мм. Рабочий стол JET JMD 15 массивный и оборудован пазами для крепления тисков. Размеры стола  585 х 190 мм, ход по оси X – 350 мм, Y- 152 мм. Расстояние от шпинделя к рабочему столу 380 мм. Тумба-подставка в компект не входит. Габариты модели 950 х 860 х 990 мм, вес 170 кг.

Натисніть для отримання додаткової інформації
JMD-45PF Фрезерный станок с редуктором Jet JMD-45PF 2.1 380 50 - 2500 32 / М20 100 / 20 / ­- 107 / ­- 250 /460 825х240 / 520x210 Нет в
наличии

Фрезерный станок с редуктором Jet JMD-45PF

Фрезерный станок с редуктором Jet JMD-45PF
Арт.: 50000400T

Массивный цоколь из серого чугуна, а также толстостенная стойка  гарантирует работу на JET JMD 45PF без вибрации. Модель комплектуется двигателем с выходной мощностью 1,1 кВт, который обеспечивает вращение шпинделя с конусом  ISO 30 в диапазоне  125 - 2500 об/мин.  Шпиндель JET JMD 45 PF имеет правое и левое вращение. Редукторная головка имеет 12 скоростей вращения, позволяет передавать крутящий момент без проскальзывания и может поворачиваться в диапазоне 90° влево/ 30° вправо. JET JMD 45 PF характеризуется наличием автоматической подачи пиноли шпинделя, ход которой 107 мм. Подача пиноли 0,12 / 0,18 / 0,25 мм/об. На JET JMD 45 PF можно осуществлять сверление с максимальным диаметром 32 мм. В режиме автоподачи 20 мм. Вылет шпинделя 250 мм. Максимальный диаметр торцевого фрезерования JET JMD 45 PF - 100 мм, концевого 20 мм. Головка для удобства в работе может наклоняться как влево, так и вправо. JET JMD 45 PF позволяет выполнять операции сверления и фрезерования благодаря усиленным коническим подшипникам шпинделя и имеет большой фрезерный крестовый стол 825 х 240 мм с шлифованными направляющими, а также регулируемыми клиновидными планками. Ход стола JET JMD 45 PF по оси X – 520 мм и Y - 210 мм. Расстояние от рабочего стола до шпинделя 460 мм. Габариты модели 1080 х 1010 х 1300 мм, вес 340 кг.

Натисніть для отримання додаткової інформації
JMD-45PFD Фрезерный станок с редуктором Jet JMD-45PFD 2.1 380 50 - 2500 32 / М20 100 / 20 / ­- 107 / ­- 250 /460 825х240 / 520x210 Нет в
наличии

Фрезерный станок с редуктором Jet JMD-45PFD

Фрезерный станок с редуктором Jet JMD-45PFD
Арт.: 50000401T

Принципиальное отличие модели JET JMD 45 PFD заключается в наличии устройства цифровой индикации работы станка. JET JMD 45 PFD характеризуется наличием автоматической подачи пиноли шпинделя, ход которой 107 мм. Подача пиноли 0,12 / 0,18 / 0,25 мм/об. На JET JMD 45 PFD можно осуществлять сверление с максимальным диаметром 32 мм. В режиме автоподачи 20 мм. Вылет шпинделя 250 мм. Максимальный диаметр торцевого фрезерования JET JMD 45 PFD - 100 мм, концевого 20 мм.  Головка для удобства в работе может наклоняться как влево, так и вправо. Массивный цоколь из серого чугуна, а также толстостенная стойка гарантирует работу на JET JMD 45 PFD без вибрации. Модель комплектуется двигателем с выходной мощностью 1,1 кВт, который обеспечивает вращение шпинделя с конусом  ISO 30 в диапазоне  125 - 2500 об/минШпиндель JET JMD 45 PFD имеет правое и левое вращение. Редукторная головка имеет 12 скоростей вращения, позволяет передавать крутящий момент без проскальзывания и может поворачиваться в диапазоне 90° влево/ 30° вправо. JET JMD 45 PFD позволяет выполнять операции сверления и фрезерования благодаря усиленным коническим подшипникам шпинделя и имеет большой фрезерный крестовый стол 825 х 240 мм с шлифованными направляющими, а также регулируемыми клиновидными планками. Ход стола JET JMD 45 PFD по оси X – 520 мм и Y - 210 мм. Расстояние от рабочего стола до шпинделя 460 мм. Габариты модели 1080 х 1010 х 1300 мм, вес 340 кг.

Натисніть для отримання додаткової інформації

Особенности эксплуатации фрезерно-сверлильных станков JET

Фрезерно-сверлильные станки очень широко представлены на нашем рынке от станков бытового класса, до профессионального назначения. Наиболее ходовыми моделями фрезерно-сверлильных станков компании Jet являются: JMD-1, JMD-X1, JMD-2, JMD-3Т, JMD-15, JMD-18, JVM-836TS. Вся же линейка станков JET данного типа включает в себя 17 моделей.

JET JMD-X1

Данная модель относится к станкам индивидуального применения и предназначена для фрезерно-сверлильных работ. Устойчивый корпус JET JMD-X1 из серого чугуна уменьшает вибрацию. Асинхронный двигатель в 500 Вт обеспечивает большой вращающий момент и устойчивую скорость вращения шпинделя.  Посадка патрона JET JMD-X1 - МК-3, ход шпинделя до 300 мм. JET JMD-X1 оборудован массивным крестовым столом с регулируемыми направляющими типа «ласточкин хвост» и удобную для работы панель управления. Размер рабочего стола JET JMD-X1 - 285х100 мм, это обеспечивает ход по оси Х – 220 мм, по оси Y- 100 мм. На столе на специально предусмотренных пазах могут закрепляется тиски для надежной фиксации заготовки.

Станок JET JMD-X1 работает от сети 220 В, потребляемая мощность 750 Вт. Скорость регулируется плавно специальным рычажком, расположенном на панели управления в диапазоне от 100 до 2500 об/мин.

Максимальный диаметр сверления JET JMD-X1 - 13 мм. Максимальный диаметр торцовой фрезы 30 мм. В стандартный комплект поставки к станку JET JMD-X1 входит также зажимная тяга, сверлильный патрон с оправкой, защитный экран.

JET JMD-2

Особенность станка JET JMD-2 – это наличие трех осей, по которым могут выполнятся фрезеровально-сверлильные работы. Корпус станка выполнен из серого чугуна, что значительно уменьшает вибрацию. Мотор станка JET JMD-2 безколлекторный. Регулировка оборотов плавная в диапазоне 50 - 2500 об/мин. Максимальный диаметр сверления JET JMD-2 - 13 мм. Станок имеет функцию автоматического фрезерования, для чего на панели станка размещен монитор.

JET JMD-2 оснащен отдельной панелью управления для оптимизации работы оператора. На ней находится красная кнопка аварийного выключателя, зеленая кнопка включения. Если вам необходимо увеличить или уменьшить обороты шпинделя JET JMD-2, то вы можете воспользоваться кнопками «+/-». Также на панели размещены кнопки управления шпинделем «вправо/влево». Отдельно необходимо отметить о наличии кнопки для нарезания резьбы.

Через центровую ось станка JET JMD-2 проходит шомпол, который фиксирует инструмент, это очень важно для фрезерования.

JET JMD-2 также имеет ряд дополнительных особенностей – поворотную голову. Для того, чтобы изменить угол ее наклона, необходимо снять фиксирующие болты. Поворот головы JET JMD-2 может осуществляться на 45° влево и 30° вправо.

Со станком JET JMD-2 мы не меняем ось у стола, а двигаем к рабочему столу колонну со шпиндельной головой благодаря специальным направляющим. Колона, после достижения нужного расстояния, фиксируется зажимами. Размер стола X и Y - 500 х 130 мм, соответственно его ход по оси X 250 мм и Y- 160 мм. Ход фрезерной головки 300 мм.

JET JMD-3Т

Данный станок предназначен для обработки металлических деталей в домашних условиях и небольших производствах. JET JMD-3Т пришел на смену станку JET JMD-3. Мощность двигателя станка 1 кВт. Голова и тумба станка выполнены из серого чугуна для минимизации вибрации. JET JMD-3Т имеет три оси X, Y и Z. Рабочий стол увеличен и составляет рекордных 700 х 160 мм. В качестве особенности нужно отметить, что на панели станка находится монитор. Он показывает скорость оборотов шпинделя, а также глубину опускания пиноли. Диапазон скоростей, в которых работает станок - 100-1750 об/мин. Скорость выставляется кнопками на рабочей панели управления JET JMD-3Т. Также там находятся кнопки включения/выключения, кнопки регулировки скорости вращения шпинделя, кнопки вращения шпинделя влево/вправо. Вращение шпинделя вправо/влево регулируется на рычаге управления вылета пинолю с помощью специальной зеленой кнопки, установленной в торце ручки. В качестве технической особенности панели управления JET JMD-3Т необходимо отметить наличие функции нарезания резьбы.

Опускание пиноли JET JMD-3Т имеет очень точную регулировку. Она может осуществляться в обычном режиме, глубина движения которой сразу фиксируются на жк-мониторе. При использовании соответствующего фиксатора, пиноль может двигаться в микронах. Для этого установлена соответствующая шкала на JET JMD-3Т.

Перемещение по оси Z происходит маховиком, который расположен в боковой части стола под углом 45°. Ход стола по оси X и Y - 490 x 150 мм. Рабочий стол JET JMD-3Т фиксируется специальными зажимами.

Голова имеет функцию наклона 90° влево / 45° вправо.

На JET JMD-3Т также расположена выносная панель управления. С ее помощью осуществляется автоматическая подача по оси X. Концевики панели идут в комплекте и подключаются станку. Стол при фрезеровании рекомендуется двигать против вращения шпинделя.

JET JMD-20LA DRO

На станке JET JMD-20LA DRO установлена цифровая индикация по трем осям, что означает аббревиатуру «DRO». Использование панели цифровой индикации DRO очень удобно, так как показатели осей могут быть обнулены в любой точке.

JET JMD-20LA DRO работает в трех осях: Х/Y/Z. Максимальный диаметр сверления 20 мм. Конус шпинделя МК-2, пиноль шпинделя движется в диапазоне до 50 мм.

Точность индикации – три цифры после запятой, что говорит об очень высоком уровне. JET JMD-20LA DRO выполнен из чугуна, что значительно уменьшает вибрацию и повышает точность работы.

Над пинолью JET JMD-20LA DRO размещается жидкокристаллический монитор, на котором отображаются скорость вращения шпинделя и глубина хода пиноли.

Пиноль может подаваться как в обычном режиме путем рычага управления, так и путем рычажка на панели управления. В данном случае, при использовании рычага на панели, регулировка движения пиноли будет исчисляться в микронах.

Станок JET JMD-20LA DRO оборудован дополнительной контрольной панелью. На ней находится кнопка аварийного отключения, включения/выключения. Кнопка регулировки скорости от 0 до 300 об/мин и от 300 до 1000 об/мин. Также есть переключатель с быстрого хода на медленный.

Установка оборудования на JET JMD-20LA DRO осуществляется следующим образом. В верхней части станка снимается крышка шпинделя. Вставляется шомпол в шпиндель, вставляем цангу в шпиндель. Затем наживляем на шомпол. После этого устанавливаем концевую фрезу. Затягиваем шомпол и закрываем защитный экран станка. Закрываем крышку шпинделя.

Голова JET JMD-20LA DRO, в случае необходимости, может быть повернута на 90 ˚. Размер стола по оси Х и Y -700х180 мм. Движение по оси Z - 280 мм.
