Скользящий угловой упор, специально разработанный для Т-образных пазов размером 19х9,5 мм, который рекомендуется также использовать и с фрезерным столом 98600W.

В качестве опоры для заготовок используется современная накладка из алюминиевого профиля, высотой 70 мм, с уникальной возможностью выдвижного расширения. Это обеспечивает надежную и устойчивую опору материалов различной длинны в диапазоне от 335 до 615 мм. При этом его вес всего 2 кг, что делает его удобным при использовании и транспортировке.

Данный угловой упор обладает не только функциональностью, но и удобством в использовании. Он состоит из эргономичной рукоятки, которая используется при перемещении упора и транспортирной шкалы для точной установки углов с надежным фиксатором.

Размерах направляющего ползунка – 450х19х9,5 мм обеспечивают точность и надежность при использовании.

Открытая подставка для фрезерного стола 98600W представляет собой надежную конструкцию, выполненную из прочного стального профиля. Она обеспечивает устойчивую и прочную основу 98600W, придавая ему дополнительную функциональность и удобство использования.

Регулируемые ножки с резиновыми накладками позволяют точно настроить высоту подставки в соответствии с индивидуальными предпочтениями пользователя и особенностями рабочего пространства.

С компактными размерами (560х370х365 мм) и весом 6 кг, подставка легко вписывается в рабочее пространство, не создавая избыточных помех. Ее открытая конструкция обеспечивает свободный доступ к фрезерному столу, что удобно при проведении работ и обеспечивает легкость в обслуживании.

Эта подставка является идеальным дополнением к фрезерному столу 98600W, которая обеспечивает прочную и надежную опору.

Фрезерный упор для стола 98600W представляет собой мощный установочный уголок из металла толщиной 4 мм и регулируемыми накладками из анодированного алюминиевого профиля, обеспечивающими точную настройку и стабильность в процессе работы. Снабжен съемным защитным экраном из прозрачного пластика, обеспечивающим безопасность и визуальный контроль при выполнении фрезерных операций.

Особенностью этого упора является аспирационный кожух с патрубком диаметром 60 мм для эффективного удаления пыли. Это не только способствует поддержанию чистоты в рабочем пространстве, но также предотвращает попадание пыли в воздух, что особенно важно для заботы о здоровье пользователя.

С общей длиной 830 мм и весом 7 кг, этот фрезерный упор легок в установке и удобен в использовании. Максимальный диаметр фрезы, которую можно использовать с этим упором, составляет 85 мм, что расширяет возможности его применения в различных фрезерных операциях.

Изготовлен упор в Тайване.

Фрезерный двигатель JET JRM-1 предназначен для автономного использования с установкой в различные устройства. Он обладает мощностью 1,8 кВт, что обеспечивает вращение шпинделя на холостом ходу в диапазоне 10-22 тыс.об/мин. Для оптимизации работы на JET JRM-1 установлена электронная регулировка скорости вращения, а также система ограничения пускового тока.

На фрезерный двигатель JET JRM-1 может устанавливаться различного рода оснастка, при этом диаметр цангового зажима 6, 8, 12 и 12,7 мм. Двигатель может устанавливаться и функционировать совместно с фрезерным лифтом JET JRMLS-1, который можно приобрести отдельно. Для оптимальной работы комплексной системы корпус двигателя выполнен в форме цилиндра диаметром 106 мм и для его фиксации может применяться специальный разрезной хомут. Габариты без упаковки: длина 120 мм, ширина 120 мм, высота 230 мм. Масса 3,75 кг.

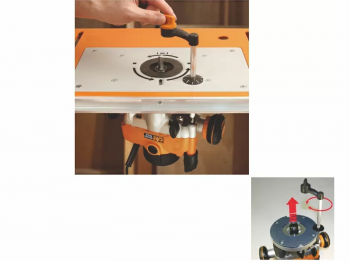

Компания JET разработала и предлагает вашему вниманию очень эффективный фрезерный лифт JET JRMLS-1. Это оборудование было создано исходя из многочисленных запросов рынка. Сам двигатель опускается и поднимается с помощью специальной рукоятки. Точность движения регулируется угловой шкалой. Верхнее положение JET JRMLS-1 фиксируется специально предусмотренным упором. Для того, чтобы оптимально зафиксировать весь механизм на поверхности пластины, устанавливается съемная вставка-кольцо. Соответственно, монтажная пластина 298х235х10 мм с диаметром зажима для фрезерного мотора 98-107 мм. Стол оборудован отверстием под проставочное кольцо в 98,3 мм, соответственно внешний (внутренний) диаметр проставочного кольца 98,3 (50,8) мм. Благодаря системе фрезерного лифта, оборудование обеспечивает ход шпинделя в 80 мм (подъем).

Фрезерный лифт устанавливается на поверхность в специально предусмотренное отверстие, которое совпадает с размерами пластины и выравнивается заподлицо со столом. Далее JET JRMLS-1 фиксируется специальной системой кронштейнов. На самой пластины, с внешней стороны, находится рукоять, которая обеспечивает движение фрезера. Одно движение ручки равно 1/16 дюйма или примерно на 1,6 мм. Для эффективной замены фрез предусмотрено окно в 100 мм. Размеры фрезерного лифта JET JRMLS-1: длина 298 мм, ширина 235 мм, высота 270 мм. Масса 4,8 кг.

Стол представляет собой надежную основу размером 686х407 мм для установки фрезерной пластины с механизмом подъема/опускания Jet JRMLS-1, на которую крепится фрезерный мотор Jet JRM-1 или универсальной фрезерной пластины (арт. 10000108) на которую можно закрепить любой другой фрезер. Изготовлен он из прочного чугуна и обладает центральным отверстием размером 298х235 мм и глубиной 10,5 мм для удобного размещения вставки заподлицо с поверхностью. Выравнивание плоскости достигается с помощью регулировочных винтов стола или самой фрезерной пластины.

Этот универсальный стол может использоваться как самостоятельно на подставке арт. 98600H, так и в составе других деревообрабатывающих станков. Идеальное сочетание достигается при использовании с циркулярными пилами Jet и Powermatic, оборудованными стальными направляющими расстояние между которыми 686 мм (27 дюймов). Стандартные крепежные отверстия соответствуют моделям Powermatic PM1000 и Jet JPS-10TSL, направляющие других станков могут требовать некоторых модификаций, таких как сверление новых отверстий или установка специальных монтажных кронштейнов.

В поверхности стола предусмотрены два Т-образных паза шириной 8х10 и 19х10,5 мм для удобства работы с различными аксессуарами, такими как скользящий угловой упор (арт. 60630T) или гребенки-прижимы (10000102 – комп. из 1шт или 10000106 – комп. из 2 шт).

 Две прорези, расположенные сбоку от отверстия под вставку, служат для надежного крепления фрезерного упора (опция арт. 98800FJ).

Изготовлен стол в Тайване, вес составляет 20 кг, габаритные размеры – 686х407х38 мм.
