Долбежные станки JET

Модель Фото Мощность (кВт) Напряжение (В) Макс. размер резца (мм) Ход резца (мм) Частота вращения шпинделя (об/мин) Макс. высота заготовки (мм) Размеры рабочего стола (мм) Вес (кг) Цена (грн.)
JBM-5 Настольный долбёжно-пазовальный станок Jet JBM-5 0.7 220 15 120 1450 105 310х190 20 11495

Настольный долбёжно-пазовальный станок Jet JBM-5

Настольный долбёжно-пазовальный станок Jet JBM-5
Арт.: 708580M

Модель JET JBM-5 предназначена для выдалбливания отдельных канавок или пазов в древесных заготовках, а также готовых изделиях. Станок комплектуется двигателем мощностью 0,7 кВт, который обеспечивает вращение шпинделя со скоростью 1450 об/мин. Долбежный станок JET JBM-5 позволяет делать паз квадратным или прямоугольным, причем неограниченной длинны. В долбежном станке отсутствует какая-либо передача, рабочий шпиндель это и есть вал двигателя. В комплекте к станку JET JBM-5 идут несколько втулок под разные хвостовики резцов. На станке у посадочного места расположен зажимной винт, который зажимает переходные втулки и резец. В корпусе JET JBM-5 находится обычный трехкулачковый патрон с максимальным диаметром фиксации 10 мм. Максимальный размер резца, который устанавливается на оборудование - 15 мм, его ход 120 мм. Расстояние от упора до резца 90 мм. По требованиям техники безопасности окно долбежного резца должно быть справа или слева, но никак не перед оператором, работающем на JET JBM-5, во избежание вылета сколов и щеп. Диапазон смещения между двумя резцами 1,5 - 4 мм зависит от породы дерева, с которой вы хотите работать. Для мягких пород – минимальное смещение, для твердых – до 4 мм. JET JBM-5 очень легкий и мобильный. Не составит никакого труда его перенести в любую точку мастерской. У станка нет никаких массивных дополнительных запчастей на чугунном рабочем столе 310 х 190 мм. Есть на JET JBM-5 один угловой упор 320 х 40 мм и подкова, которая служит больше для контроля работы резцом. На станке JET JBM-5 максимальная высота заготовки, с которой вы можете работать - 105 мм. Габариты модели 370х350х800 мм, вес 20 кг.

JBM-4 Настольный долбёжно-пазовальный станок Jet JBM-4 0.55 220 16 105 1420 110 4400х275 39 15500

Настольный долбёжно-пазовальный станок Jet JBM-4

Настольный долбёжно-пазовальный станок Jet JBM-4
Арт.: 10000084M

Настольный долбёжно-пазовальный станок JET JBM-4 предназначен для выдалбливания в дереве пазов необходимой глубины, а также обеспечения соединения заготовок под углом (90°) шип-паз. Станок JET JBM-4 относится к классу профессиональных и выполнен из литого чугуна, что обеспечивает его устойчивость и точность при работе. Оборудование комплектуется двигателем 0,55 (0,4) кВт, который обеспечивает вращение шпинделя на холостом ходу 1420 об/мин. Диаметр зажима сверлильного патрона 13 мм при максимальном размере резца 12 мм для твердой породы и 16 мм для мягкой. Сам ход резца JET JBM-4 составляет 105 мм. Долбежный узел станка обеспечен реечным механизмом с газовым упором. Рукоятка высоты подачи резца также регулируема. Рабочий стол долбежного станка JET JBM-4 размерами 180х160 мм - координатный. Упор заготовки 180х50 мм, который также расположен на рабочем столе, оборудован системой зажима со специальной рукояткой и наклонной осью. Главное продольное движение рабочего стола JET JBM-4 (150 мм) осуществляется с помощью большого маховика. Поперечное движение в 80 мм считается второстепенным, по этой причине оно регулируется специальной рукояткой. На столе может размещаться заготовка с максимальной высотой 110 мм, при этом необходимо учитывать, что расстояние от упора до центра резца 65 мм. Габариты станка JET JBM-4 без упаковки: длина 275 мм, ширина 440 мм, высота 640 мм. Масса 39 кг.

Powermatic PM701-M Настольный долбёжно-пазовальный станок Jet Powermatic PM701-M 1.0 220 16 140 1400 127 410х350 38 21050

Настольный долбёжно-пазовальный станок Jet Powermatic PM701-M

Настольный долбёжно-пазовальный станок Jet Powermatic PM701-M
Арт.: 1791310MP

Представляем вашему вниманию новый настольный долбёжно-пазовальный станок Powermatic PM701-M. Оборудование всегда позиционируется как наивысший стандарт или «Золотой стандарт» с богатой комплектацией. Это профессиональный станок и предназначен для производства пазов прямоугольного сечения под прямым углом к поверхности заготовки. В комплекте Powermatic PM701-M три втулки крепления долота для установки всех допустимых размеров инструмента. Резцы долота можно использовать всех размеров вплоть до 16 мм сечения для мягких пород древесины и 12 мм твердых. Ход резца 140 мм. Массивная чугунная колона Powermatic PM701-M и чугунное основание установлены друг к другу под углом 90 градусов. Подвижная часть станка установлена при помощи системы ласточкин хвост и комплектуется газовым упором. Также в комплектацию Powermatic PM701-M входит алмазный конус для заточки внутренней и режущей кромок долота. На корпусе присутствуют две регулировочные пластины для быстрой установки зазора между режущей и сверлильной частью долота. Для начала работы на Powermatic PM701-M необходимо выбрать нужную по размеру втулку и зафиксировать ее в столе. После устанавливаем резец. Затем зажимаем хвостовик сверла в патроне и при помощи вкладышей выбираем необходимый зазор, проверяем параллельность режущей кромки к заготовке. Далее производится фиксация инструмента. Настольный долбёжно-пазовальный станок Powermatic PM701-M комплектуется двигателем мощностью 1,0 (0,56) кВт, который вращает шпиндель на холостом ходу со скоростью 1400 об/мин. Диаметр зажима патрона 13 мм. На станке Powermatic PM701-M можно работать с максимальной высотой заготовки от стола 127 мм. Рабочий стол массивен и выполнен из чугуна 410х350 мм, упор заготовки 320х65 мм. Расстояние от упора до центра резца 110 мм. Масса станка 38 кг.

719A Долбёжно-пазовальный станок Jet 719A 1.3 220 25 200 1450 195 520х180 110 36548

Долбёжно-пазовальный станок Jet 719A

Долбёжно-пазовальный станок Jet 719A
Арт.: 1791263M

JET 719A имеет мощную чугунную конструкцию и комплектуется двигателем в 1,3 кВт, который обеспечивает вращение шпинделя со скоростью 1450 об/мин. Особенность станка - это возможность поворота колонны на 180 градусов, что позволяет высверливание замка в уже готовые двери. В корпусе JET 719A находится обычный трехкулачковый патрон с максимальным диаметром фиксации 13 мм. Максимальный размер резца, который устанавливается на JET 719A – 19/25 мм, его ход 200 мм. Расстояние от упора до резца 90 мм. Станок может работать в тяжелых условиях в течении всего рабочего времени. JET 719A выдалбливает прямоугольные отверстия в брусьях.  Координатный чугунный рабочий стол 520 х 180 мм с маховиками подачи по осям 400/100 мм обеспечивают выдалбливание отверстия как вдоль, так и поперек бруса. Глубина долбления на станке JET 719A регулируется с помощью упора. Также на рабочем столе размещен продольный упор 520 х 90 мм. Заготовка, расположенная на рабочем столе, надежно фиксируется специальным винтовым зажимом к упору. Расстояние от заготовки до резца 100 мм, максимальная высота заготовки, которая может обрабатываться на рабочем столе 195 мм. Габариты модели 650х500х1760 мм. Масса станка 110 кг.

719AS Долбёжно-пазовальный станок Jet 719AS 1.3 220 25 200 1450 195 520х180 125 41929

Долбёжно-пазовальный станок Jet 719AS

Долбёжно-пазовальный станок Jet 719AS
Арт.: 708572KM

Особенностью станка JET 719AS является наличие поворотного стола, который используется при работе со сложными нестандартными изделиями. Угол наклона (0-35°) регулируется транспортирной шкалой. Координатный чугунный рабочий стол 520 х 180 мм с маховиками подачи по осям 400/100 мм обеспечивают выдалбливание отверстия как вдоль, так и поперек бруса. Глубина долбления на станке JET 719A регулируется с помощью упора. Также на рабочем столе размещен продольный упор 520 х 90 мм. Заготовка, расположенная на рабочем столе, надежно фиксируется специальным винтовым зажимом к упору. Расстояние от заготовки до резца 100 мм, максимальная высота заготовки, которая может обрабатываться на рабочем столе - 195 мм. JET 719A имеет мощную чугунную конструкцию и комплектуется двигателем в 1,3 кВт, который обеспечивает вращение шпинделя со скоростью 1450 об/мин. Дополнительная особенность станка - это возможность поворота колонны на 180 градусов, что позволяет высверливание замка в уже готовые двери. В корпусе JET 719A находится обычный трехкулачковый патрон с максимальным диаметром фиксации 13 мм и максимальным размером резца – 19/25 мм. Ход резца 200 мм. Расстояние от упора до резца 90 мм. Станок может работать в тяжелых условиях в течении всего рабочего времени. Габариты модели 650х500х1760 мм. Масса станка 125 кг.

720 HD Долбёжно-пазовальный станок Jet 720 HD 2.9 380 25 155 1450 290 (1170) 370х180 220 86000

Долбёжно-пазовальный станок Jet 720 HD

Долбёжно-пазовальный станок Jet 720 HD
Арт.: 1791309T

Для проведения долбежно-пазовальных работ компания JET предлагает ознакомится с очень интересной моделью – станком JET 720 HD. Станок комплектуется 3-х фазным двигателем (возможна однофазная комплектация) мощностью 2,9 (1,5) кВт. Двигатель обеспечивает вращение шпинделя JET 720 HD со скоростью 1450 об/мин, что обеспечивает высокие показатели долбления, не зависимо от твердости древесины. Долбёжно-пазовальный станок JET 720 HD (400Вт) предназначен для профессионального использования. Для этих целей он имеет ряд очень важных конструктивных особенностей. Оборудование комплектуется 13 мм патроном со специальным зубчатым венцом. На JET 720 HD устанавливается резец 19/25 мм с ходом 155 мм. Резец также имеет богатую регулировку продольный/поперечный - 230/ 85 мм соответственно. Глубина долбления снабжена регулировкой. Резец JET 720 HD подается с помощью специального реечного механизма с газовым упором. Он имеет функцию движения по трем координатным осям. Функционал JET 720 HD значительно расширяет рабочий чугунный стол. Он имеет функцию наклона влево на -90° и право в диапазоне 0-45°. На столе 370 х 180 мм находится специальный винтовой прижим заготовки, который гарантирует высокое качество и точность долбления, а также чугунный боковой упор 520 х 300 мм. Расстояние от рабочего стола до долбежного узла 290. Если же вам нужно работать на JET 720 HD с большой заготовкой и вам мешает рабочий стол, вы свободно можете его снять и установить в специально предусмотренном месте JET 720 HD. Большая заготовка устанавливается на нижний упор. Расстояние от нижнего упора до узла долбления 1170 мм. Станок JET 720 HD массивный, его станина выполнена из чугунного литья, весом 220 кг. Габариты оборудования 650 х 550 х 2030 мм.

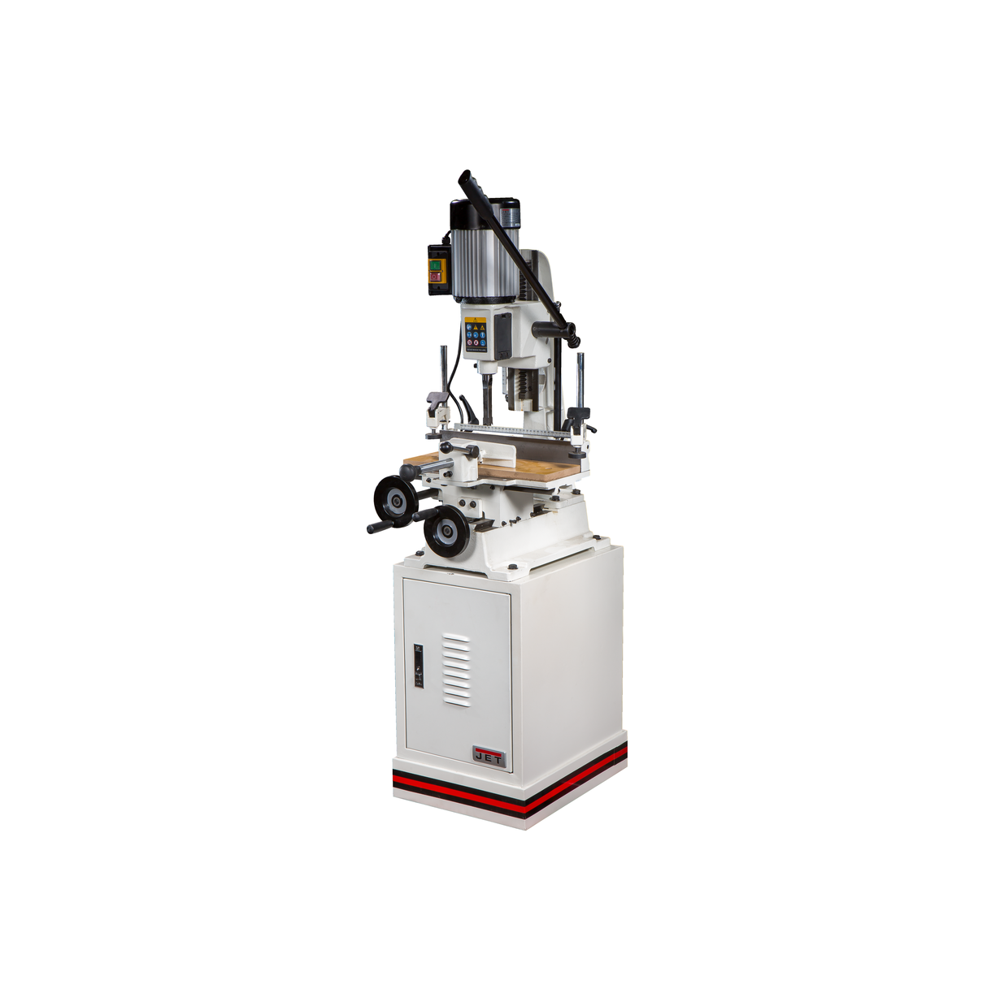

JFM-6 Настольный долбёжно-пазовальный станок Jet JFM-6 1.1 220 19 220 1420 320 400х150 85 Нет в
наличии

Настольный долбёжно-пазовальный станок Jet JFM-6

Настольный долбёжно-пазовальный станок Jet JFM-6
Арт.: 10000408M

Компания JET предлагает долбёжно-пазовальный станок JET JFM-6. Станок предназначен для бытового применения и комплектуется двигателем мощностью 1,1 (0,75) кВт. Все узлы JET JFM-6, а также массивная конструкция произведены из чугуна, что обеспечивает устойчивость и точность работы оборудования. JET JFM-6 размещается на тумбе, в которой есть много места для приспособлений. Двигатель вместе с долбежно-пазовальным механизмом размещается на чугунной подвижной раме, которая вертикально перемещается благодаря наличию реечного механизма с газовым упором и рычагом. Резец на JET JFM-6 имеет функцию быстрой безключевой регулировки, для чего необходимо всего лишь отвести рычаг и переставить резец. Глубина пазования JET JFM-6 также удобно регулируется благодаря специальному фиксатору, а также специально предусмотренной шкале. Скорость вращения шпинделя JET JFM-6 - 1420 об/мин при максимальном диаметре патрона 16 мм (размер резца 16/19 мм с ходом 20 мм). Рабочий стол JET JFM-6 - 400х150 мм, он массивный и чугунный. Стол передвигается по осям 175/ 150 мм благодаря наличию двух маховиков. Расстояние от упора до центра резца 140 мм. На рабочем столе JET JFM-6 размещается несколько система фиксации заготовки, которая состоит из продольного упора 70х400 мм, горизонтального упора с эксцентриковой фиксацией, а также двух вертикальных эксцентриковых прижимов. Благодаря такой системе заготовка на JET JFM-6 очень надёжно фиксируется. Максимальная высота заготовки 320 мм. Торцевой упор имеет систему регулировки, эксцентриковые прижимы также регулируются. Габариты долбёжно-пазовального станка JET JFM-6 - 850х700х1720 мм, вес 85 кг.

Оборудование магазинов-партнеров

Цепные пилы
Цепные пилы Makita
Аргонно-дуговая сварка
Аргонно-дуговая сварка DECA
Дрели сухого сверления
Дрели сухого сверления EIBENSTOCK
Миксеры
Миксеры EIBENSTOCK
Тримеры
Тримеры Makita
Гайковерты
Гайковерты Makita
Безударные шуруповерты
Безударные шуруповерты Makita
Бензиновые опрыскиватели
Бензиновые опрыскиватели MARUYAMA
Аккумуляторные шуруповерты
Аккумуляторные шуруповерты AEG
Плиткорезы
Плиткорезы SCHEPPACH
Полуавтоматы
Полуавтоматы DECA
Мотопомпы
Мотопомпы KOSHIN
Ленточно-пильные станки
Ленточно-пильные станки SCHEPPACH
Циркулярные пилы
Циркулярные пилы Makita
Зарядные устройства
Зарядные устройства DECA
Перфораторы
Перфораторы AEG
Контактная сварка
Контактная сварка DECA
Шлифователи по бетону
Шлифователи по бетону EIBENSTOCK
Мотопомпы
Мотопомпы HYUNDAI
Болгарки
Болгарки AEG
Дрели
Дрели AEG
Аппараты для резки плазмой
Аппараты для резки плазмой DECA
Лобзики
Лобзики AEG
Торцовочные пилы
Торцовочные пилы AEG
Лобзиковые станки
Лобзиковые станки SCHEPPACH
Штроборезы
Штроборезы EIBENSTOCK
Виброплиты
Виброплиты SCHEPPACH
Циркулярные пилы
Циркулярные пилы SCHEPPACH
Дровоколы
Дровоколы SCHEPPACH
Аккумуляторные опрыскиватели
Аккумуляторные опрыскиватели JACTO
Дисковые пилы
Дисковые пилы AEG
Мотопомпы
Мотопомпы DAISHIN
Газонокосилки
Газонокосилки Makita
Ручные опрыскиватели
Ручные опрыскиватели JACTO
Пускозарядные устройства
Пускозарядные устройства DECA
Дрели ручные
Дрели ручные EIBENSTOCK
Перфораторы
Перфораторы Makita
Установки алмазного сверления
Установки алмазного сверления EIBENSTOCK
Болгарки
Болгарки Makita
Шлифовально-затирочные машины
Шлифовально-затирочные машины EIBENSTOCK
Мотопомпы
Мотопомпы HONDA

Особенности эксплуатации и настройки долбежно-пазовальных станков JET

Долбежно-пазовальные станки на рынке деревообрабатывающего оборудования представлены компанией JET следующими моделями: JBM-5, 719A, 719AS, 720HD.

JET JBM-5

Долбежный станок JET JBM-5 позволяет делать паз квадратным или прямоугольным, причем неограниченной длинны. В долбежном станке отсутствует какая-либо передача, рабочий шпиндель это и есть вал двигателя. В комплекте к станку JET JBM-5 идут несколько втулок под разные хвостовики резцов.

На станке у посадочного места расположен зажимной винт, который зажимает переходные втулки и резец.

В корпусе JET JBM-5 находится обычный трехкулачкоый патрон.

Берем втулку, вставляем в посадочное место станка и зажимаем винтом. Далее в втулку вставляем резец и заводим его в патрон JET JBM-5. При этом необходимо обратить внимание, что заточной резец на пару миллиметров должен быть ниже долбежного резца.

Далее мы немного отпускаем зажимной винт и вставляем обычную монету между верхним кожухом долбежного резца и втулки. Создав зазор, затягиваем крепёжный винт JET JBM-5.

Далее берем досточку и с ее помощью поднимаем расточной резец до упора к долбежному резцу. В таком положении хорошо фиксируем расточной резец в патроне JET JBM-5.

Снова ослабляем крепежный винт JET JBM-5 и поднимает долбежный резец до упора вверх, т.е убираем ранее выставленный монеткой зазор и снова фиксируем винт. Именно после этой процедуры, если посмотреть на концы резцов, то у вас заточной резец будет немного ниже долбежного.

Диапазон смещения между двумя резцами от 1,5 до 4 мм зависит от породы дерева, с которой вы хотите работать. Для мягких пород – минимальное смещение, для твердых – до 4 мм. Также нужно учитывать, что чем больше резец, тем также больше смещение.

По требованиям техники безопасности окно долбежного резца должно быть справа или слева (но никак не перед оператором, работающем на JET JBM-5) во избежание вылета сколов и щеп. Резец должен быть выровнен параллельно упору рабочего стола JET JBM-5, чтобы наш длинный паз шел без ступенек.

JET JBM-5 очень легкий и мобильный. Не составит никакого труда его перенести в любую точку мастерской. У станка нет никаких массивных дополнительных запчастей на рабочем столе. Есть на JET JBM-5 один угловой упор и подкова, которая служит больше для контроля работы резцом. Перед фиксацией заготовки, сперва между заготовкой и подковой положите тонкую дощечку и зафиксируйте подкову. Это нужно для свободного хода детали, чтобы подкова не прижимала ее. Здесь функция подковы больше контрольно-защитная, чтобы во время работы заготовка не подпрыгнула вверх.

JET 719A

Станок JET 719A имеет мощную конструкцию из чугуна. Поворотная на 180 градусов верхняя часть позволяет всверливать замок в уже готовые двери.

Выходная мощность двигателя JET 719A - 1 кВт. Станок может работать в тяжелых условиях в течении всего рабочего времени. Масса станка 125 кг. JET 719A выдалбливает прямоугольные отверстия в брусьях. Рабочий стол регулируется механически, что позволяет выдалбливать отверстия как вдоль, так и поперек бруса. Ход резца 200 мм. Глубина долбления на станке JET 719A регулируется. Заготовка, расположенная на рабочем столе, надежно фиксируется специальным зажимом.

JET 720HD

Станок JET 720HD можно отнести к классу промышленного оборудования. Он массивен, основные части станка выполнены из чугуна. JET 720HD может работать по трем осям. Станок JET 720HD в однофазном исполнении комплектуется двигателем 2 кВт, который обеспечивает вращение шпинделя со скоростью 1450 об/мин. Координатный чугунный рабочий стол 370 х 180 мм с маховиками подачи по осям 230/ 85 мм обеспечивают выдалбливание отверстия как вдоль, так и поперек бруса. В корпусе JET 720HD находится патрон с максимальным диаметром фиксации 13 мм и максимальным размером резца 19/25 мм. Ход резца 155 мм. Расстояние от упора рабочего стола до резца 85 мм. Глубина долбления на станке JET 720HD регулируется с помощью упора. Также на рабочем столе размещен продольный упор 520 х 300 мм. Заготовка, расположенная на рабочем столе, надежно фиксируется специальным зажимом. Рабочий стол JET 720HD имеет функцию наклона в диапазоне -90°/0-45°. Кроме того, при работе с заготовками большого размера, стол может сниматься и устанавливаться на специальный боковой кронштейн-держатель. Для того, чтобы большая заготовка плотно фиксировалась на JET 720HD, снизу стола находится регулируемый упор. Максимальная высота заготовки, которая может обрабатываться на рабочем столе: от стола/от основания - 290/1170 мм. Габариты модели 650х500х2030 мм. Масса станка 220 кг.
