Токарные станки по металлу JET

Модель Фото Мощность (кВт) Напряжение (В) Частота вращения шпинделя (об/мин) Расстояние между центрами (мм) Диаметр обточки над станиной (мм) Диаметр обточки над суппортом (мм) Ход поперечного / верхнего суппорта (мм) Отверстие шпинделя (мм) Цена (грн.)

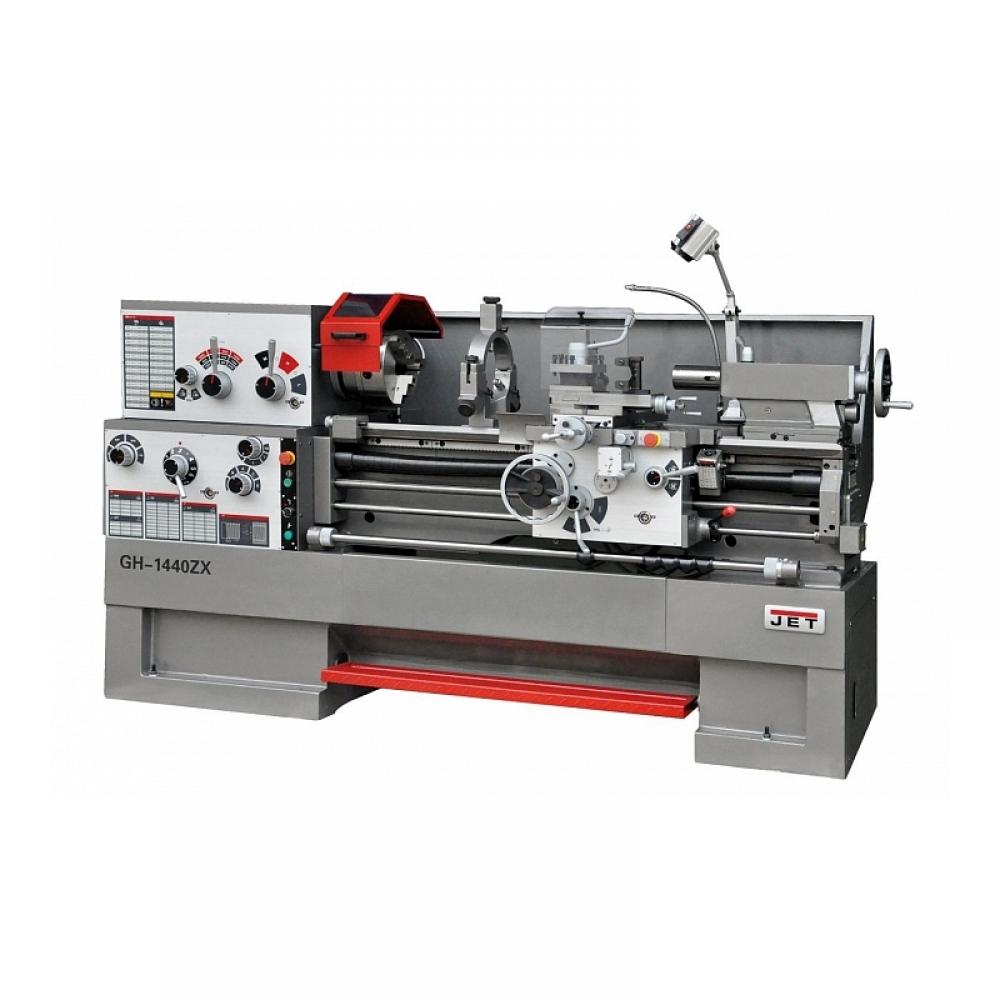

GH-1440ZX Токарно-винторезный станок Jet GH-1440ZX 5,5 380 42-1800 1000 360 200 228/130 360 0

Токарно-винторезный станок Jet GH-1440ZX

Токарно-винторезный станок Jet GH-1440ZX
Арт.: 50000910T

ПРИНИМАЕМ ПРЕДЗАКАЗЫ. ТОВАР НАХОДИТСЯ В ДОРОГЕ.



Характеристики
Диаметр обточки над съемным мостиком, gap, мм 600
Длина съёмного мостика, мм  305
Диаметр обточки над поперечным суппортом, мм 200
Частота вращения шпинделя, об/мин 42 - 1800
Количество скоростей шпинделя 12
Конус шпинделя МК-7
Присоединение шпинделя D1-8 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм 80
Диапазон продольной подачи, мм/об 0,04 - 2,46
Диапазон поперечной подачи, мм/об 0,03 - 1,23
Количество поперечных подач 36
Диапазон метрической резьбы, мм 0,5 - 20
Количество метрических резьб 24
Дюймовая резьба, TPI 1-5/8” - 72”
Количество дюймовых резьб 61
Модульная резьба, MP 0,25 - 10
Количество модульных резьб 20
Диапазон питчевой резьбы, DP 3-1/4 - 96
Количество питчевых резьб 45
Шаг ходового винта, мм 6
Макс. размер резца, мм 25 x 25
Ход поперечного суппорта, мм 228
Ход верхнего суппорта, мм 130
Пиноль задней бабки МК-4
Ход пиноли задней бабки, мм 150
Диаметр пиноли, мм 75
Диапазон неподвижного люнета, мм 20-180
Диапазон подвижного люнета, мм 12-90
Ширина станина, мм 336
Мощность насоса СОЖ, кВт 0,09
Диаметр обработки над станиной, мм 360
Расстояние между центрами, мм 1000
Мощность двигателя, кВт 5,5
Тип станка Металл
Напряжение, В 380
Объем бака СОЖ, л
Аналог в карточке товара 50000917T
Страна производителя Китай
Длина, мм 2320
Ширина,мм 1050
Высота, мм 1310
Масса, кг 2130
Длина в упаковке, см 245
Ширина в упаковке, см 114
Высота в упаковке, см 166
Масса в упаковке, кг 2368

                 Токарно-винторезный станок JET GH-1440ZX

                Описание модели:

    JET GH-1440ZX — универсальный токарно-винторезный станок, сочетающий компактность с возможностью обработки крупногабаритных заготовок. Он отлично подойдет для эксплуатации в ремонтных мастерских, автосервисах, конструкторских бюро, а также на предприятиях различного профиля.

   Станок позволяет обрабатывать детали:

  •    Диаметр обточки над станиной — до 360 мм

  •    Диаметр обточки в зоне gap (при снятом мостике) — до 600 мм (при длине заготовки не более 305 мм)

  •     Диаметр обточки над суппортом — до 200 мм

  •     Расстояние между центрами — 1000 мм

  •      Проходное отверстие шпинделя — 80 мм

     GH-1440ZX способен нарезать широкий спектр резьб — метрические, дюймовые, модульные и питчевые, не требуя переборки гитары зубчатых колес. Это стало возможным благодаря продуманной коробке подач с большим выбором предустановленных режимов.

   Станок построен на прочной чугунной станине с закаленными и шлифованными направляющими, что обеспечивает:

  • - высокую точность обработки;

  •  - надежный отвод тепла;

  • - минимальные вибрации при работе.

             Технические преимущества:

  •     Электродвигатель мощностью 5,5 кВт (асинхронный, 400 В) — надёжная основа для длительной и стабильной эксплуатации.

  •     Толчковый (разовый) запуск двигателя для облегчения включения и расцепки передач.

  •         Съемный мостик — увеличение диапазона обрабатываемых заготовок.

  •      Современный аналог станков 16Е20 и 1Д62М (ДИП-200).

  •    Доступна модификация с УЦИ (DRO) для цифрового отслеживания координат.

        Комплектация:

  •  3-х кулачковый патрон Ø250 мм

  •  4-х кулачковая планшайба Ø320 мм

  •  Ровная планшайба Ø300 мм

  •  4-х позиционный резцедержатель с фиксатором

  •  Упорные центры

  •  Система подачи СОЖ

  •  Поддон для стружки

  •  Задняя защитная стенка

  •  Вал управления с регулируемыми кулачками

  •  Галогенная лампа освещения

  • Защитный экран патрона с концевиком

  • Ножной тормоз шпинделя с концевым выключателем

Преимущества:

  • Проходное отверстие в шпинделе Ø80 мм — удобная подача длинных заготовок

  • Закаленные и шлифованные направляющие — точность и износостойкость

  • Высокая универсальность — обработка деталей большого диаметра при компактных габаритах

  • Протокол приемки JET (DIN 8606) — сертифицированные допуски и точность



Натисніть для отримання додаткової інформації

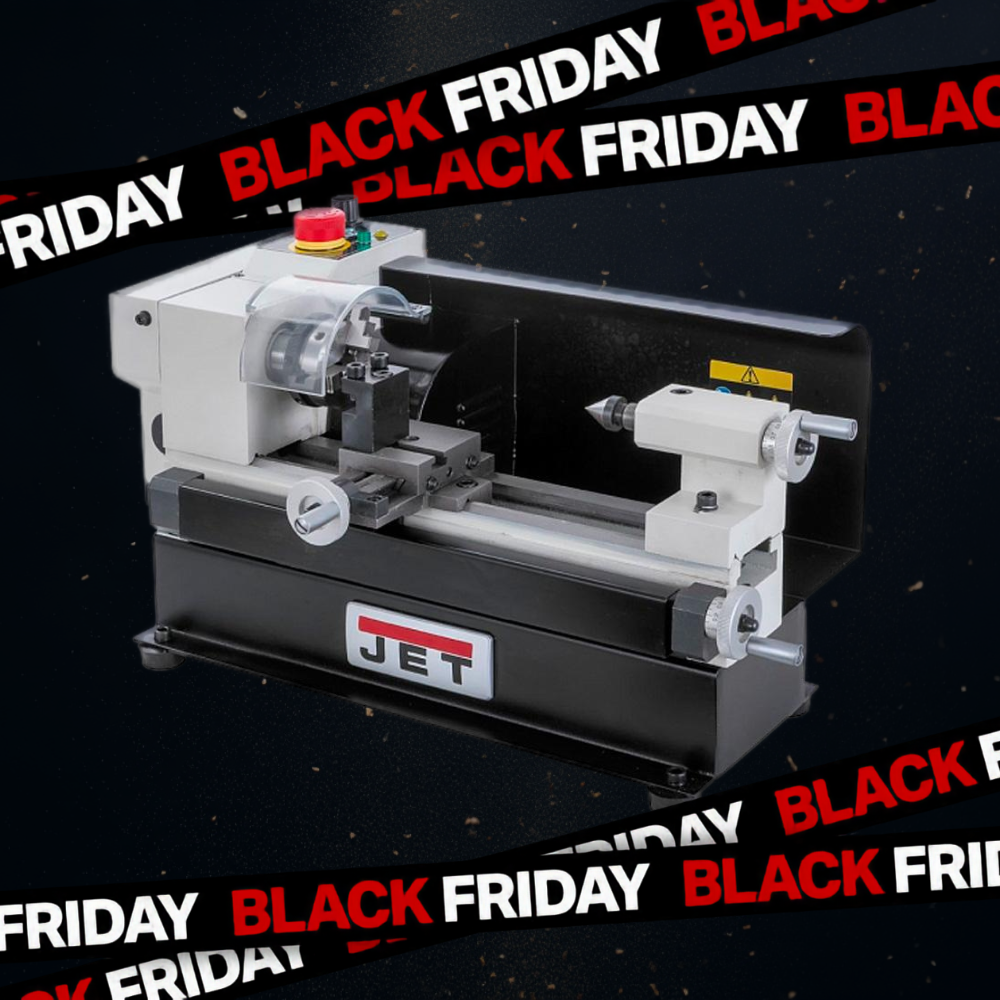

BD-3 Токарный станок Jet BD-3 0.26 220 100-3800 150 100 - 50 / - 10 28764

Токарный станок Jet BD-3

Токарный станок Jet BD-3
Арт.: 50000080M



Характеристики
Диаметр обточки над поперечным суппортом, мм 54
Частота вращения шпинделя, об/мин 100-3800
Количество скоростей шпинделя бесступенчато
Конус шпинделя M14x1
Присоединение шпинделя D1-8 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм 10
Макс. размер резца, мм 8х8
Ход поперечного суппорта, мм 50
Пиноль задней бабки M14x1
Ход пиноли задней бабки, мм 23
Потребляемая мощность, кВт (S6 40%) 0,26
Тип двигателя Коллекторный
Масса, кг 13
Длина в упаковке, см 52
Ширина в упаковке, см 40
Высота в упаковке, см 31
Масса в упаковке, кг 17
Диаметр обработки над станиной, мм 100
Расстояние между центрами, мм 150
Мощность двигателя, кВт 0,15
Тип станка Металл
Напряжение,В 220
Длина,мм 440
Ширина,мм 270
Высота,мм 210

JET BD-3 - самый компактный станок в линейке токарных станков JET. Потребляемая мощность оборудования 260 Вт, выходная 150 Вт. Расстояние между центрами 150 мм. Над станиной может обрабатываться деталь диаметром до 100 мм. Ход поперечной подачи JET BD-3 - 50 мм, пиноли задней бабки 23 мм. Обороты JET BD-3 от 100 до 3800 об/мин регулируются плавным вращением ручки потенциометра. Шпиндель станка JET BD-3 полый с отверстием 10 мм. Патрон на шпинделе крепится на резьбе М14 шаг 1. Такая же резьба на пиноле задней бабки. Держатель резца 8х8 мм. В качестве опции на станок может устанавливаться продольная автоматическая подача. Двигатель JET BD-3 коллекторный, на котором расположены постоянные магниты. Станок JET BD-3 оборудован подсветкой рабочей зоны. Патрон имеет защитный экран из оргстекла, который предназначен для защиты оператора. Кроме того, станок не запустится, если защитный экран не опущен. Габариты модели  440 х 270 х 210 мм, вес 13 кг.

Натисніть для отримання додаткової інформації
BD-6 Токарный станок Jet BD-6 0.25 220 100 - 2500 200 180 110 65 / 55 20 (проходное) 44932

Токарный станок Jet BD-6

Токарный станок Jet BD-6
Арт.: 50001010M
Характеристики
Диаметр обточки над съемным мостиком, gap, мм 110
Частота вращения шпинделя, об/мин 100-2500
Количество скоростей шпинделя бесступенчато
Конус шпинделя МК-3
Диаметр проходного отверстия шпинделя, мм 20
Диапазон продольной подачи, мм/об 0,09
Количество продольних подач 36
Диапазон метрической резьбы, мм 0,4-2
Количество метрических резьб 10
Шаг ходового винта, ммTr 15x1 Tr 15x1
Макс. размер резца, мм 8х8
Ход поперечного суппорта, мм 65
Ход верхнего суппорта, мм 55
Пиноль задней бабки МК-2 короткий
Ход пиноли задней бабки, мм 40
Диаметр пиноли, мм 22
Расстояние между напрявляющими, мм 82
Потребляемая мощность, кВт (S6 40%) 0,4
Тип двигателя Колекторный
Масса,кг 33
Длина в упаковке,см 69
Ширина в упаковке,см 36
Масса в упаковке,кг 36
Диаметр обработки над станиной, мм 180
Расстояние между центрами, мм 200
Мощность двигателя, кВт 0,25
Тип станка Металл
Напряжение, В 230
Аналог в карточке товара 50000911M
Длина, мм 600
Ширина, мм 300
Высота, мм 300

Отличный компактный токарный станок JET BD-6, выполненный из чугуна, может быть использован для обработки металлических заготовок или заготовок из твердого пластика. Станок предназначен для бытового использования и комплектуется коллекторным двигателем потребляемой мощностью 0,4 кВт (0,25 кВт), который обеспечивает вращение шпинделя с конусом МК-3 в 100 – 2500 об/мин. Двигатель имеет электронную защиту от заклинивания. Токарный станок JET BD-6 отличается оптимальными условиями обработки заготовки диаметром в180 мм над станиной и 110 мм над поперечным суппортом. Кроме того, станок оборудован трёхкулачковым патроном Ø80 мм (с обратными кулачками), 4-х позиционным резцедержателем и сменной гитарой для нарезания резьбы. Расстояние между центрами JET BD-6 - 200 мм. Патрон закрывается специальным защитным пластмассовым кожухом, который при открытии блокирует работу двигателя. Ход пиноли задней бабки (МК-2) - 40 мм, ее диаметр 22 мм, расстояние между направляющими 82 мм. Работа на станке JET BD-6 очень комфортная благодаря электронной регулировки скорости, а также наличию автоматической подачи заготовки. Всему этому способствуют шлифованные направляющие. При обработке заготовки диапазон продольной подачи 0,09 мм/об, диаметр проходного отверстия шпинделя 20 мм. Размер самого резца 8 x 8 мм. Все детали станка выполнены из чугуна, ход поперечного суппорта 65 мм, верхнего 55 мм. В комплекте к станку также предусмотрены специальный поддон для сбора стружки, набор шестерен для нарезки резьбы, защитная задняя стенка. Токарный станок JET BD-6 может также обеспечивать нарезку левой резьбы. Вес станка без упаковки 33 кг.

Натисніть для отримання додаткової інформації

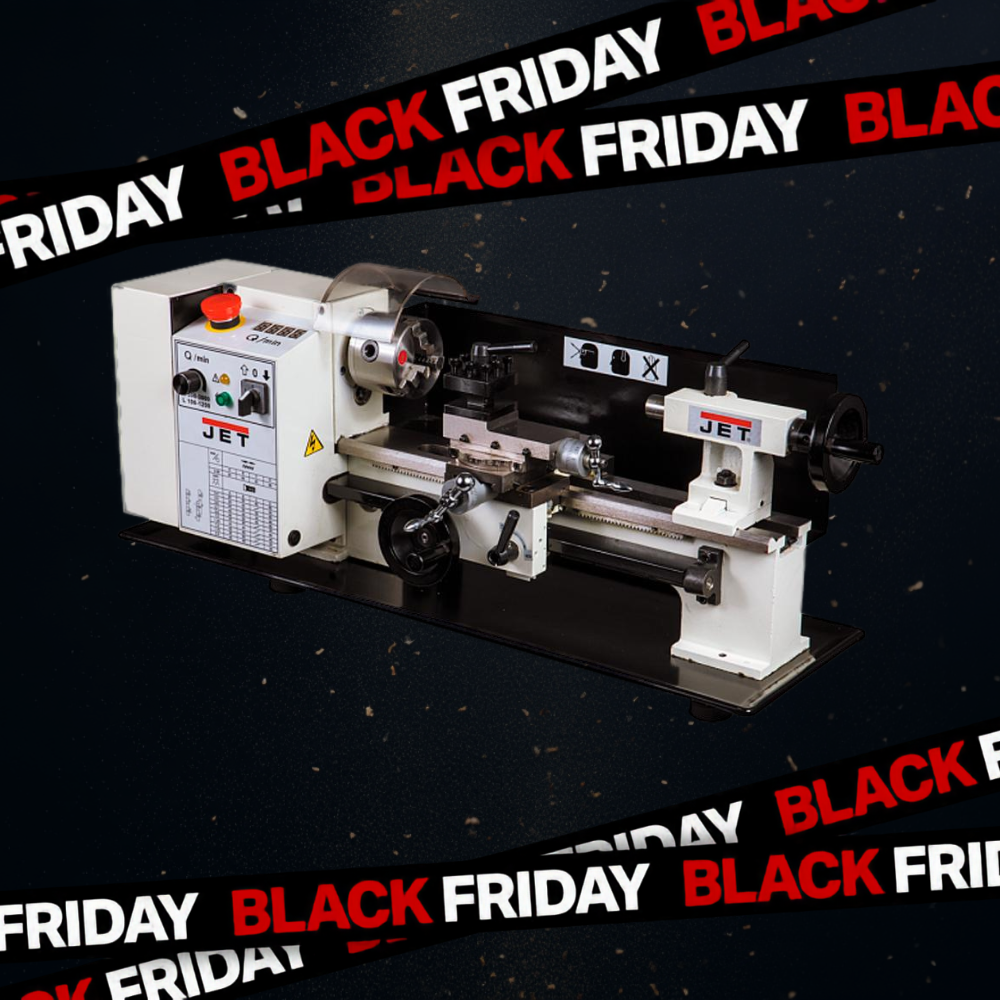

BD-7 Токарный станок Jet BD-7 0.59 220 100 - 1200 / 300 - 3000 350 180 110 65 / 50 20 49773

Токарный станок Jet BD-7

Токарный станок Jet BD-7
Арт.: 50000900M



Характеристики
Диаметр обточки над съемным мостиком, gap, мм 110
Частота вращения шпинделя, об/мин 100-1200,300-3000
Количество скоростей шпинделя бесступенчато
Конус шпинделя МК-3
Диаметр проходного отверстия шпинделя, мм 20
Диапазон продольной подачи, мм/об 0,09
Количество продольних подач 1
Диапазон метрической резьбы, мм 0,4-2
Количество метрических резьб 10
Шаг ходового винта, ммTr 15x1 Tr 15x1
Макс. размер резца, мм 8х8
Ход поперечного суппорта, мм 65
Ход верхнего суппорта, мм 50
Пиноль задней бабки МК-2 короткий
Ход пиноли задней бабки, мм 40
Диаметр пиноли, мм 22
Расстояние между напрявляющими, мм 82
Потребляемая мощность, кВт (S6 40%) 0,59
Тип двигателя Колекторный
Диаметр обработки над станиной, мм 180
Расстояние между центрами, мм 350
Мощность двигателя, кВт 0,37
Тип станка Металл
Напряжение, В 220
Длина, мм 870
Ширина, мм 300
Высота, мм 290
Масса, кг 44
Длина в упаковке, см 83
Ширина в упаковке, см 36
Высота в упаковке, см 38
Масса в упаковке, кг 47

Настольный токарный станок по металлу JET BD-7 предназначен для домашнего индивидуального использования. Над станиной может обтачиваться деталь диаметром до 180 мм,  над суппортом 110 мм. Между центрами JET BD-7 расстояние 350 мм. Станок отличается наличием плавной регулировкой скорости вращения шпинделя в диапазонах  100 - 1200 об/мин и 300 - 3000 об/мин с функцией реверса. Для оптимизации регулировки скорости она отображается на цифровом дисплее JET BD-7. Оборудование имеет возможность нарезания метрических и дюймовых резьб при помощи сменных шестерен. На модели присутствует плавная регулировка скорости подачи и большой выбор дополнительных опций. JET BD-7  работает от сети, потребляемая мощность 0,59 кВт,  выходная 0,37 кВт. Шпиндель станка имеет отверстие 20 мм, его конус МК-3. Для обработки заготовки на станок устанавливается инструмент с хвостовиком 8 х 8 мм, продольная подача 0,09 мм/об. Ход поперечного суппорта 65 мм, верхнего 50 мм. Пиноль задней бабки JET BD-7 имеет конус  MК-2, ее ход 40 мм. Патрон станка защищен прозрачным кожухом, который блокирует работу оборудования в открытом положении. Габариты модели 870 х 300 х 290 мм, вес 44 кг.

Натисніть для отримання додаткової інформації
BD-X7 Токарный станок Jet BD-X7 0.75 220 0 - 2500 370 180 110 65 / 55 20 63262

Токарный станок Jet BD-X7

Токарный станок Jet BD-X7
Арт.: 50000900MX
Характеристики
Диаметр обточки над съемным мостиком, gap, мм 110
Частота вращения шпинделя, об/мин 100-2500
Количество скоростей шпинделя бесступенчато
Конус шпинделя МК-3
Диаметр проходного отверстия шпинделя, мм 20
Диапазон продольной подачи, мм/об 0,09
Количество продольних подач 1
Диапазон метрической резьбы, мм 0,4-2
Количество метрических резьб 10
Шаг ходового винта, ммTr 15x1 Tr 15x1
Макс. размер резца, мм 8х8
Ход поперечного суппорта, мм 65
Ход верхнего суппорта, мм 50
Пиноль задней бабки МК-2 короткий
Ход пиноли задней бабки, мм 40
Диаметр пиноли, мм 22
Расстояние между напрявляющими, мм 82
Потребляемая мощность, кВт (S6 40%) 0,75
Тип двигателя Бесколекторный
Диаметр обработки над станиной, мм 180
Расстояние между центрами, мм 370
Мощность двигателя, кВт 0,5
Тип станка Металл
Напряжение, В 220
Аналог в карточке товара 216
Аксессуары (привязка к разделу) 209
Длина, мм 720
Ширина, мм 300
Высота, мм 290
Масса, кг 50
Длина в упаковке, см 85
Ширина в упаковке, см 35
Высота в упаковке, см 30
Масса в упаковке, кг 55

Индикация частоты вращения шпинделя (стандарт у BD-7) на станок BD-X7 поставляется как дополнительная опция (артикул 10030), монтируется на крышке передней бабки и подключается в специальный разъем. На JET BD-X7 установлен безколлекторный асинхронный бесщёточный двигатель, мощностью 0,75 кВт (BD-7 оборудован коллекторным двигателем). Максимальный диаметр обработки над станиной 180 мм, над суппортом 110 мм. Расстояние между центрами 370 мм. Также на JET BD-X7 есть проходное отверстие шпинделя, оно равно 20 мм. Конус шпинделя МК-3. Конус пиноли задней бабки МК-2, при этом ее максимальный ход 40 мм. JET BD-X7 установлен на чугунную станину, она закалена и отшлифована. Модель оборудована плавной регулировкой скорости от 100 до 2500 об/мин (BD-7 скорость регулируется в двух диапазонах). Также есть реверс, который можно переключать, а выбор нарезаемой резьбы вправо или влево переключается рычагом на задней панели станка. Модель JET BD-X7 оборудована защитным экраном. На нем есть концевой выключатель, который не включит станок, пока вы не опустите защиту. На JET BD-X7 установлен четырехпозиционный резцедержатель, который может вращаться. Хвостовик инструмента 8 х 8 мм. JET BD-X7 оборудован автоматической подачей при точении, она равна 0,09 мм на один оборот, а также есть десять настраиваемых метрических резьб. Поперечный суппорт двигается в диапазоне до 65 мм, верхний  - до 55 мм. Шестерни данного станка выполнены из пластика. Но это не должно вас смущать. На шестернях JET BD-X7 находится аббревиатура РОМ – это говорит о том, что это не простой пластик, а  полиформальдегид или «пластиковая сталь». Данный материал используется для изготовления шестеренок, вкладышей подшипников. Характеризуется высокой стабильностью и сохраняет жесткость и прочность даже при температуре 120 градусов. Цена деления нониуса JET BD-X7 - 0,02 мм. На ручках установлены противовесы – как бы вы ее не поставили, она никогда не упадет в обратную сторону. Также предусмотрено перемещение задней бабки. Она перемещается по направляющим после откручивания винта. На JET BD-X7 предусмотрен фиксатор пиноли. Станок имеет защиту ходового винта, стружка туда попадать не будет. Габариты модели 720 х 300 х 290 мм, вес 50 кг.

Натисніть для отримання додаткової інформації

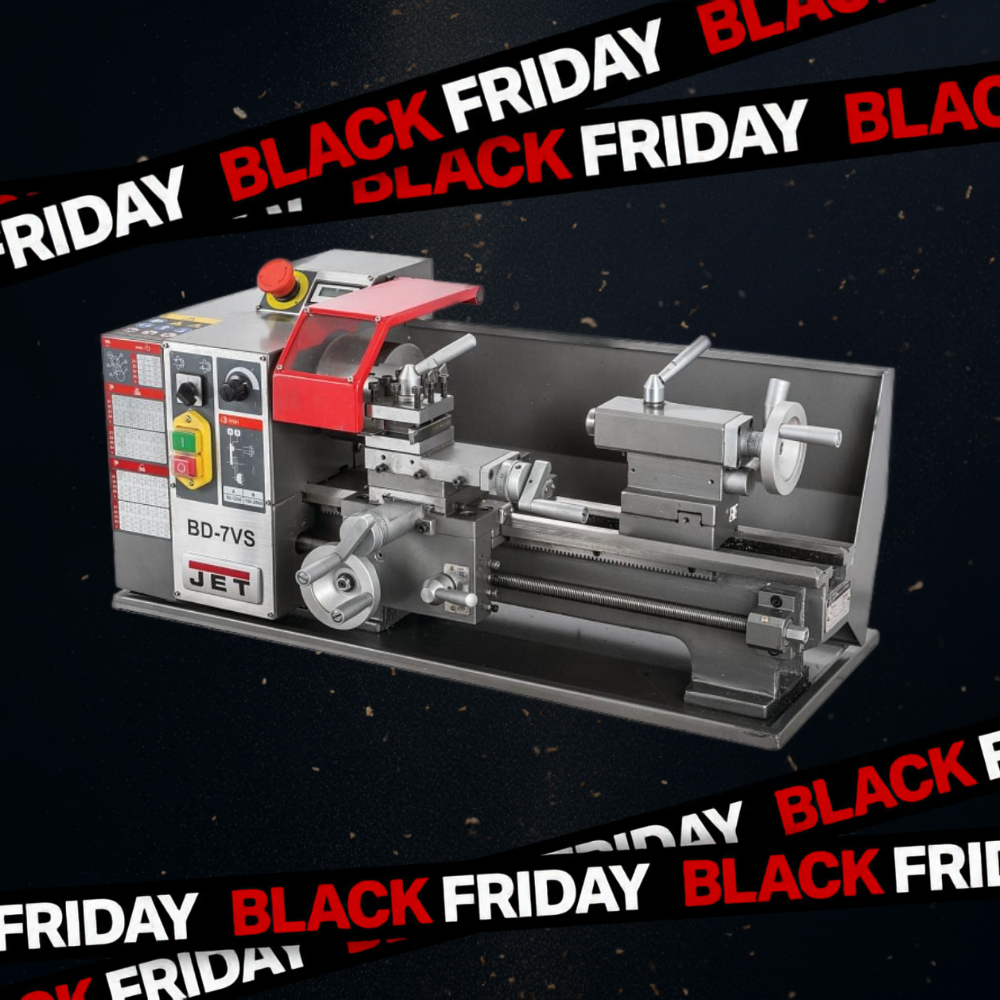

BD-7VS Токарный станок Jet BD-7VS 0.6 220 50-1250 / 100-2500 300 180 110 85 / 75 21 (проходное) 65424

Токарный станок Jet BD-7VS

Токарный станок Jet BD-7VS
Арт.: 50000910M
Характеристики
Диаметр обточки над съемным мостиком, gap, мм 110
Частота вращения шпинделя, об/мин 50-2500
Количество скоростей шпинделя бесступенчато
Конус шпинделя МК-3
Диаметр проходного отверстия шпинделя, мм 21
Диапазон продольной подачи, мм/об 0,1,02
Количество продольних подач 2
Диапазон метрической резьбы, мм 0,25-3,0
Количество метрических резьб 14
Дюймовая резьба, TPI 8-44
Количество дюймовых резьб 12
Шаг ходового винта, ммTr 15x1 Tr 16х2
Макс. размер резца, мм 10х10
Ход поперечного суппорта, мм 85
Ход верхнего суппорта, мм 75
Пиноль задней бабки МК-2
Ход пиноли задней бабки, мм 50
Диаметр пиноли задней бабки, мм 25
Расстояние между напрявляющими, мм 100
Потребляемая мощность, кВт (S6 40%) 1
Диаметр обработки над станиной, мм 180
Расстояние между центрами, мм 300
Мощность двигателя, кВт 0,6
Тип станка Металл
Напряжение, В 220
Аналог в карточке товара 50000911M
Длина, мм 740
Ширина, мм 390
Высота, мм 310
Масса, кг 55
Длина в упаковке, см 76
Ширина в упаковке, см 50
Высота в упаковке, см 48
Масса в упаковке, кг 68

Компактный станок для точной обработки металла на котором также можно нарезать  как метрическую так и дюймовую резьбы. Просто достаньте его, снимите консервационную смазку, проверьте узлы и детали: при транспортировке могут ослабиться крепления, проверьте комплектацию, смажьте станок - и он готов к работе. В комплекте со станком идет 100 миллиметровый трехкулачковый патрон и запасной набор обратных кулачков.

Инструменты для обслуживания лежат в специальном ящике, включая сменные металлические шестеренки для гитары и масленку с удобным носиком для смазки узлов. Также в комплектацию станка входят два упорных, неповоротных центра с конусами МК2 для задней бабки и МК3 для установки в конус шпинделя. Ход пиноли задней бабки 50 мм, а ее диаметр 25 мм. Цена деления нониуса задней бабки – 0,05 мм. Задняя бабка имеет юстировку на +/- 10 мм, для проточки конусов.

Мощность коллекторного двигателя данного станка достигает 600 Вт. Возможность плавного регулирования скорости вращения шпинделя в двух диапазонах от 50 до 1250 и от 50 до 2500 оборотов в минуту, правое и левое вращение шпинделя и цифровая индикация оборотов предоставляют широкие возможности для различных видов обработки. Станина станка из чугуна, закалена и хорошо отшлифована.

Этот настольный токарный станок, обозначенный как BD-7VS, предназначен для эффективной обработки стали и цветных металлов. С его максимальным диаметром обработки над станиной в 180 мм и максимальным расстоянием между центрами в 300 мм, а также максимальным диаметром обработки над суппортом в 110 мм, он обеспечивает широкий диапазон возможностей. В четырехпозиционный резцедержатель можно установить резцы с квадратом 10x10 мм.

Оснащенный автоматическими продольными подачами, станок позволяет точить в автоматическом режиме с двумя вариантами подач 0,1 мм на оборот шпинделя и 0,2 мм на один оборот шпинделя. Эти подачи регулируются с использованием гитар подач, аналогично регулируется гитара и для нарезания резьбы.

Способность станка нарезать 14 метрических резьб с шагом 0,25 – 3 мм между витками и 12 дюймовых с шагом от 8 до 4 ниток на один дюйм добавляет гибкости в использовании. Нарезает резьбу он только левую. Включение подачи для нарезания резьбы осуществляется при помощи удобной рукоятки на суппорте, зажатием маточной гайки на валу, также происходит включение автоматической подачи и при проточке.

С учетом его характеристик, станок BD-7VS идеально подходит для мелкосерийных работ, а также для тех, кто предпочитает ручной труд в домашних условиях, в гараже или на приусадебном участке. BD-7VS собран в Китае имеет вес 55 кг и размеры – 740x390x310 мм.

Натисніть для отримання додаткової інформації
BD-8VS Токарный станок Jet BD-8VS 1.0 220 50 - 2500 400 210 135 100 / 75 21 (проходное) 72897

Токарный станок Jet BD-8VS

Токарный станок Jet BD-8VS
Арт.: 50000911ME



Характеристики
Диаметр обточки над съемным мостиком, gap, мм 135
Частота вращения шпинделя, об/мин 50-2500
Количество скоростей шпинделя бесступенчато
Конус шпинделя МК-3
Диаметр проходного отверстия шпинделя, мм 21
Диапазон продольной подачи, мм/об 0,1,02
Количество продольних подач 2
Диапазон метрической резьбы, мм 0,25-3,0
Количество метрических резьб 14
Дюймовая резьба, TPI 8-44
Количество дюймовых резьб 12
Шаг ходового винта, ммTr 15x1 Tr 16х2
Макс. размер резца, мм 10х10
Ход поперечного суппорта, мм 100
Ход верхнего суппорта, мм 75
Пиноль задней бабки МК-2
Ход пиноли задней бабки, мм 50
Диаметр пиноли , мм 25
Расстояние между напрявляющими, мм 100
Потребляемая мощность, кВт (S6 40%) 1
Тип двигателя Коллекторный
Диаметр обработки над станиной, мм 210
Расстояние между центрами, мм 400
Мощность двигателя, кВт 0,6
Тип станка Металл
Напряжение, В 220
Длина, мм 890
Ширина, мм 390
Высота, мм 310
Масса, кг 75
Длина в упаковке, см 91
Ширина в упаковке, см 50
Высота в упаковке, см 44
Масса в упаковке, кг 85

Компания JET предлагает отличный настольный токарный станок JET BD-8VS. Станок комплектуется коллекторным двигателем в 1 кВт (0,6 кВт), который вращает шпиндель МК-3 в диапазоне двух режимов скоростей от 50 до 2500 об/мин. Для установки необходимой скорости необходимо поставить в нужную позицию один из натяжных ремней на шкивах (от 50 до 1250 и от 100 до 2500 об/мин). Скорость JET BD-8VS регулируется путем электронной системы, которая расположена на панели управления. Здесь же вы можете на специальном мониторе непосредственно наблюдать и регулировать показатели самой скорости. Шпиндель JET BD-8VS может осуществлять вращение как влево, так и вправо, для чего предусмотрена специальная рукоять. Токарный станок JET BD-8VS комплектуется трёхкулачковым патроном (с обратными кулачками) и 4-х позиционным резцедержателем. Патрон закрывается специальным кожухом, который блокирует непроизвольное срабатывание двигателя. На токарном станке JET BD-8VS можно обрабатывать заготовки диаметром 210 мм над станиной и 135 над суппортом. Расстояние между центрами 400 мм. Соответственно ход пиноли задней бабки 50 мм, ее диаметр 25 мм, конус МК-2. Расстояние между направляющими 100 мм. Пиноль задней бабки может смещаться относительно центров на +/- 10 мм. Суппорт на токарном станке JET BD-8VS также имеет откидную защиту. Резцедержатель может работать с резцом 10 x 10 мм, фиксируется специальными винтами. На станке резцедержатель может проворачиваться на 90 градусов в обе стороны для проточки малых конусов. Токарный станок JET BD-8VS обеспечивает возможность нарезки 14 метрических и 12 дюймовых резьб, оборудован возможностью автоподачи при нарезании резьбы. Количество продольных подач 2. При этом ход поперечного суппорта 100 мм, а верхнего 75 мм. Как нарезка резьбы, так и автоматическая подача регулируются специальным рычагом. На панели управления станка JET BD-8VS находится соответствующие показатели при выставлении параметров той или иной шкалы. Для смены шага резьбы набирается гитара из шестеренок, которые все металлические и износостойкие. Комплектация станка очень богата, предусматривает наборы всех шестерней, ключи для обслуживания оборудования, поддон и защита. Вес станка без упаковки 75 кг.

Натисніть для отримання додаткової інформації
BD-920W  Токарный станок Jet BD-920W  0.98 220 110 - 1700 500 220 135 124 / 45 20 (проходное) 91954

Токарный станок Jet BD-920W

Токарный станок Jet BD-920W
Арт.: 321373M



Характеристики
Диаметр обточки над съемным мостиком, gap, мм 135
Частота вращения шпинделя, об/мин 110-1700
Количество скоростей шпинделя 6
Конус шпинделя МК-3
Диаметр проходного отверстия шпинделя, мм 20
Диапазон продольной подачи, мм/об 0,03-0,2
Количество продольних подач 11
Диапазон метрической резьбы, мм 0,12-3,5
Количество метрических резьб 18
Дюймовая резьба, TPI 8-60
Количество дюймовых резьб 30
Шаг ходового винта, ммTr 15x1 Tr 15х1
Макс. размер резца, мм 12х12
Ход поперечного суппорта, мм 125
Ход верхнего суппорта, мм 45
Пиноль задней бабки МК-2
Ход пиноли задней бабки, мм 40
Диаметр пиноли , мм 26
Диапазон неподвижного люнета, мм 9,5-190
Диапазон подвижного люнета, мм 12-90
Расстояние между напрявляющими, мм 115
Потребляемая мощность, кВт (S6 40%) 0,98
Тип двигателя Асиннхроний
Диаметр обработки над станиной, мм 220
Расстояние между центрами, мм 500
Мощность двигателя, кВт 0,55
Тип станка Металл
Напряжение, В 220
Аналог в карточке товара 50000911M
Длина, мм 940
Ширина, мм 510
Высота, мм 500
Масса, кг 110
Длина в упаковке, см 106
Ширина в упаковке, см 56
Высота в упаковке, см 56
Масса в упаковке, кг 130

JET BD-920W оптимальный станок для домашнего использования. Расстояние между центрами 500 мм. Максимальный диаметр обработки над станиной 220 мм, над суппортом 135 мм. На JET BD-920W проходное отверстие шпинделя равно 20 мм. Конус шпинделя МК-3. Конус пиноли задней бабки МК-2, при этом ее максимальный ход 40 мм. JET BD-920W имеет чугунную станину. Модель оборудована плавной регулировкой скорости шпинделя от 110 до 1700 об/мин. Поперечный суппорт двигается в диапазоне до 124 мм, верхний  - до 45 мм. Хвостовик инструмента 12 х 12 мм. Ход подвижного люнета 19-20 мм, неподвижного 9,5 – 190 мм. JET BD-920W комплектуется трехкулачковым патроном, который закрывается специально предусмотренной прозрачным защитным кожухом из оргстекла. На панели управления JET BD-920W находятся кнопки для включения/выключения двигателя, переключатель скорости подачи, рычаг вращения патрона вправо/влево. На панели JET BD-920W также размещена таблица настройки гитары станка с указанием размеров шестерен, необходимых для изменения скорости и шага подачи резьбы. Станок имеет автоподачу для продольного точения и нарезания резьбы 0,02 - 0,5 мм/об. Рычаг гайки ходового винта может устанавливаться под углом, что даст возможность вытачивать конусы. JET BD-920W – это классический станок с ручной подачей. Чтобы изменить скорость подачи на JET BD-920W, необходимо открыть защитный кожух с шестеренками. Ослабить натяжение ремня путем поднятия рычага натяжения вверх. Установить ремень в соответствии со схемой положения ремня и в зависимости от числа оборотов. Затем натянуть ремень путем движения рычага вниз. После этого необходимо выбрать направление движение шпинделя JET BD-920W с помощью переключателя. Габариты модели 940 х 510 х 500 мм, вес 110 кг.

Натисніть для отримання додаткової інформації

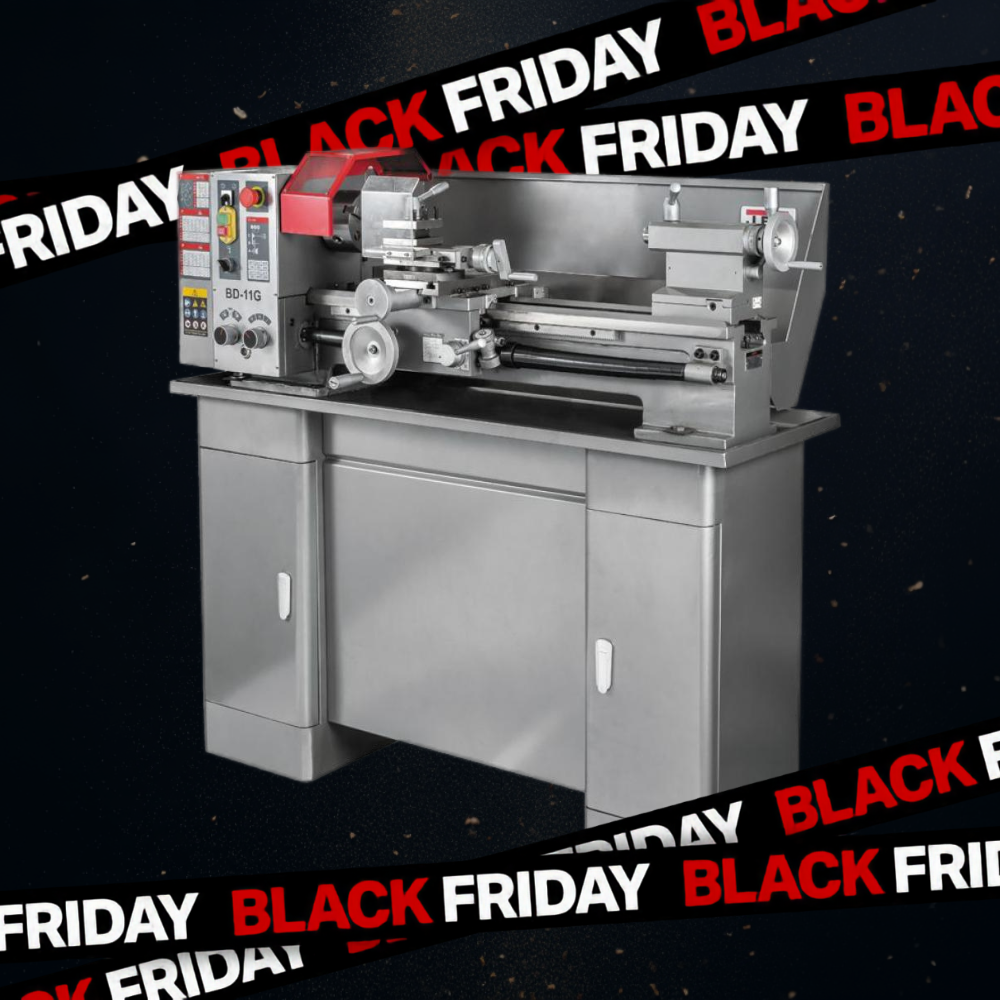

BD-11G Токарный станок Jet BD-11G 1.5 220 150 - 2000 700 280 170 145 / 60 26 (проходное) 124550

Токарный станок Jet BD-11G

Токарный станок Jet BD-11G
Арт.: 50000915M



Характеристики
Диаметр обточки над съемным мостиком, gap, мм 170
Частота вращения шпинделя, об/мин 15-2000
Количество скоростей шпинделя 6
Конус шпинделя МК-4
Диаметр проходного отверстия шпинделя, мм 26
Диапазон продольной подачи, мм/об 0,07-0,4
Количество продольних подач 6
Диапазон метрической резьбы, мм 0,2-3,5
Количество метрических резьб 21
Дюймовая резьба, TPI 8-56
Количество дюймовых резьб 21
Шаг ходового винта, ммTr 15x1 Tr 20х3
Макс. размер резца, мм 12х12
Ход поперечного суппорта, мм 145
Ход верхнего суппорта, мм 60
Пиноль задней бабки МК-2
Ход пиноли задней бабки, мм 80
Диаметр пиноли , мм 30
Диапазон неподвижного люнета, мм 0-25
Диапазон подвижного люнета, мм 0-25
Расстояние между напрявляющими, мм 180
Потребляемая мощность, кВт (S6 40%) 1,5
Тип двигателя Асинхронный, 220В, 50 Гц
Диаметр обработки над станиной, мм 280
Расстояние между центрами, мм 700
Мощность двигателя, кВт 1,1
Тип станка Металл
Напряжение, В 220
Длина, мм 1390
Ширина, мм 660
Высота, мм 1285
Масса, кг 210
Длина в упаковке, см 132 / 81 (станок/подставка)
Ширина в упаковке, см 70 / 69 (станок/подставка)
Высота в упаковке, см 67 / 43 (станок/подставка)
Масса в упаковке, кг 240 / 47 (станок/подставка)

Токарный станок JET BD-11G комплектуется самым мощным в своей линейке асинхронным двигателем мощностью 1,5 кВт (1,1 кВт, 220В, 50 Гц). Это означает, что оборудование может подключаться к обычной сети, не теряя момента, и обеспечивать вращение шпинделя с конусом МК-4 в диапазоне скоростей 150 - 2000 об/мин. Скорость вращения изменяется путем перебрасывания ремней на шкивах. Скоростей вращения шпинделей - 6. Токарный станок JET BD-11G комплектуется трехкулачковым патроном, при диаметре проходного отверстия шпинделя в 26 мм. Патрон защищен специальным кожухом с концевиком блокировки работы станка. На токарном станке JET BD-11G можно обрабатывать заготовку над станиной 280 мм, над суппортом 170 мм. Расстояние между центрами 700 мм. Задняя бабка станка JET BD-11G имеет функцию быстрой фиксации с помощью специального рычага. Пиноль задней бабки имеет ход 80 мм, конус МК-2, диаметр пиноли 30 мм. Диапазон неподвижного люнета 0-25 мм, подвижного 0-25 мм. Расстояние между центрами 180 мм. Также задняя бабка JET BD-11G имеет функцию сдвига от центров +/- 10 мм. Суппорт токарного станка JET BD-11G многофункционален. Его четырёхпозиционный резцедержатель для обточки малых конусов может вращаться на 360 градусов и работать четырьмя резцами. Максимальный размер резца 12 x 12 мм. Необходимо учитывать, что на станке можно производить нарезку как правой, так и левой резьбы, а также нарезать резьбы как дюймовую 8 - 56 TPI, так и метрическую 0,2 - 3,5 мм. При наборе гитары для работы на станке вы получаете сразу три скорости подачи и три варианта нарезки резьбы. Всего возможное количество метрических резьб 21 шт, продольных подач – 6. Суппорт JET BD-11G имеет свой ход: поперечный суппорт – 145 мм, верхнего 60 мм. Диапазон продольной подачи 0,07 - 0,4 мм/об. Автоматическая подача JET BD-11G активируется с помощью специального рычага на панели управления. Скорость также регулируется специальным рычагом. Вся система управления станка JET BD-11G очень наглядна и находится на специальной панели, где также есть информация в отношении правильной настройки оборудования и его работы. Токарный станок JET BD-11G выполнен из чугуна, его направляющие отшлифованы, что гарантирует плавность и точность работы. Масса оборудования без упаковки 180 кг.

Натисніть для отримання додаткової інформації
BD-8A Токарный станок Jet BD-8A 1.3 220 100 - 2000 450 210 135 100 / 70 20 129833

Токарный станок Jet BD-8A

Токарный станок Jet BD-8A
Арт.: 50000085MA



Характеристики
Диаметр обточки над съемным мостиком, gap, мм 135
Частота вращения шпинделя, об/мин 100-2000
Количество скоростей шпинделя бесступенчато
Конус шпинделя МК-3
Диаметр проходного отверстия шпинделя, мм 20
Диапазон продольной подачи, мм/об 0,045 - 0,125
Количество продольних подач 2
Диапазон поперечной подачи, мм/об 0,045 - 0,125
Количество поперечных подач 2
Диапазон метрической резьбы, мм 0,25-3
Количество метрических резьб 17
Дюймовая резьба, TPI 8-56
Количество дюймовых резьб 13
Макс. размер резца, мм 10х10
Ход поперечного суппорта, мм 100
Ход верхнего суппорта, мм 75
Пиноль задней бабки МК-2
Ход пиноли задней бабки, мм 40
Диаметр пиноли , мм 22
Потребляемая мощность, кВт (S6 40%) 1,3
Тип двигателя Бесколлекторный
Диаметр обработки над станиной, мм 210
Расстояние между центрами, мм 450
Мощность двигателя, кВт 1
Тип станка Металл
Напряжение, В 220
Длина, мм 1000
Ширина, мм 550
Высота, мм 400
Масса, кг 92
Длина в упаковке, см 110
Ширина в упаковке, см 65
Высота в упаковке, см 50
Масса в упаковке, кг 123

Станок JET BD-8A предназначен для индивидуальных работ и не предназначен для промышленного использования и больших нагрузок. JET BD-8A установлен на чугунную станину, она закалена и отшлифована. Максимальный диаметр обработки над станиной 210 мм, над суппортом 135 мм. Расстояние между центрами JET BD-8A - 450 мм. Конус шпинделя МК-3, его отверстие 20 мм. Ход пиноли задней бабки 40 мм. На JET BD-8A установлен двигатель мощностью 1 кВт. Частота оборотов шпинделя от 100 до 2000 об/мин. Максимальный размер хвостовика инструмента 10х10 мм. Ход поперечного суппорта 100 мм, верхнего 70 мм. На JET BD-8A предусмотрена продольная и поперечная подача 0,045/0,125 мм/об. Когда задействован рычаг автоматической подачи, то продольная и поперечная подачи, соответственно, регулируются автоматически. На ручках установлены противовесы – как бы вы ее не поставили, она никогда не упадет в обратную сторону. Если защитный кожух поднят, JET BD-8A работать не будет. Кнопка «+» и «-» служат для увеличения или уменьшения оборотов двигателя JET BD-8A. Кнопка со стрелкой вниз предназначена для запуска реверсного движения патрона. На JET BD-8A расположена таблица с указанием возможного шага резьбы и соответствующих шестеренок, которые необходимо для этого установить. Чтобы заменить шестерни, нужно открыть кожух передаточного механизма JET BD-8A. На станок может устанавливаться много принадлежностей. Неподвижный и подвижный люнет для работы с длинными заготовками; планшайба с набором креплений; хомут для обработки длинных заготовок. Для задней бабки JET BD-8A предусмотрен вращающийся центр, также есть вращающийся центр большего диаметра. На станок может быть установлен сверлильный патрон. На модели может использоваться накатник, он предназначен для образования шероховатой поверхности на детали или нанесения насечек. Габариты модели 1000 х 550 х 400 мм, вес 94 кг.

Натисніть для отримання додаткової інформації
BD-12G Токарный станок Jet BD-12G 1.5 220 150 - 2000 750 300 170 170 / 90 38 (проходное) 206800

Токарный станок Jet BD-12G

Токарный станок Jet BD-12G
Арт.: 50000913M
Характеристики
Диаметр обточки над съемным мостиком, gap, мм 170
Частота вращения шпинделя, об/мин 15-2000
Количество скоростей шпинделя 6
Конус шпинделя МК-5
Диаметр проходного отверстия шпинделя, мм 38
Диапазон продольной подачи, мм/об 0.01 /0.02 /0.04 /0.016 /0.032 /0.064 /0.025 /0.05 /0.1
Количество продольних подач 9
Диапазон метрической резьбы, мм 0,2-4,0
Количество метрических резьб 21
Шаг ходового винта, ммTr 15x1 Tr 20х2,5
Макс. размер резца, мм 16х16
Ход поперечного суппорта, мм 170
Ход верхнего суппорта, мм 90
Пиноль задней бабки МК-3
Ход пиноли задней бабки, мм 80
Диапазон неподвижного люнета, мм 3-55
Диапазон подвижного люнета, мм 3-55
Диаметр пиноли , мм 35
Расстояние между напрявляющими, мм 180
Потребляемая мощность, кВт (S6 40%) 1,5
Тип двигателя Асинхронный, 220В, 50 Гц
Диаметр обработки над станиной, мм 300
Расстояние между центрами, мм 750
Мощность двигателя, кВт 1,1
Тип станка Металл
Напряжение, В 220
Длина, мм 1400
Ширина, мм 700
Высота, мм 700
Масса, кг 357
Длина в упаковке, см 155
Ширина в упаковке, см 75
Высота в упаковке, см 75
Масса в упаковке, кг 402

Предлагаем вашему вниманию токарный станок JET BD-12G, который комплектуется большой вместительной тумбой, а также мощным асинхронным двигателем в 1,5 кВт (220В, 50 Гц). Двигатель вращает шпиндель с конусом МК-5 на шести скоростях в диапазоне 150 - 2000 об/мин. Для смены скорости необходимо изменить положение ремней на шкивах. Проходное отверстие шпинделя имеет диаметр 38 мм. Станок JET BD-12G комплектуется трехкулачковым патроном, который закрывается кожухом с концевиком блокировки работы двигателя.

Токарный станок JET BD-12G обеспечивает обточку заготовки над станиной диаметром 300 мм, над поперечным суппортом 170 мм. Максимальное расстояние между центрами 750 мм.  Особенность токарного станка JET BD-12G заключается в том, что он имеет автоматическую как продольную, так и поперечную подачу. Диапазон продольной подачи может быть 0.01 /0.02 /0.04 /0.016 /0.032 /0.064 /0.025 /0.05 /0.1 мм/об, их 9 шт. Автоматическая подача устанавливается специальными рычагами внизу пиноли. Токарный станок JET BD-12G обеспечивает нарезание левой резьбы, а также возможность нарезки метрической 0,2 - 4,0 мм и дюймовой резьб 8 - 56 TPI. Всего на станке JET BD-12G можно нарезать 21 как метрическую, так и дюймовую резьбы. Особенностью станка является тот аспект, что при выбранном определенном наборе гитары вы получаете сразу три варианта скорости проточки заготовки или же три варианта нарезки резьбы. Эти параметры устанавливаются и регулируются на панели управления токарного станка JET BD-12G. Максимальный размер резца 16 x 16 мм. Также резцедержатель JET BD-12G может устанавливаться к заготовке под нужным углом для проточки малых конусов. Ход поперечного суппорта 170 мм, продольного 90 мм.

Пиноль задней бабки с конусом МК-3 имеет ход 80 мм, диаметр пиноли 35 мм. Диапазон неподвижного люнета 35 мм, подвижного люнета 3-55 мм. Расстояние между направляющими 180 мм. Задняя бабка оснащена рычагом быстрой фиксации, она может смещаться относительно центров влево и вправо на +/- 10 мм.

Токарный станок JET BD-12G выполнен из чугуна, его направляющие закалены и отшлифованы, что гарантирует точность работы и настроек. Масса станка без упаковки 357 кг.

Натисніть для отримання додаткової інформації
GHB-1330 Токарно-винторезный станок Jet GHB-1330 1,5 380 70-2000 760 330 197 Ø38 324770

Токарно-винторезный станок Jet GHB-1330

Токарно-винторезный станок Jet GHB-1330
Арт.: 321350T

ПРИНИМАЕМ ПРЕДЗАКАЗЫ. ТОВАР НАХОДИТСЯ В ДОРОГЕ.



Характеристики
Диаметр обработки над суппортом, мм 197
Ширина станина, мм  186
Конус шпинделя МК-5
Торец шпинделя DIN 55029 (Camlock) D1-4
Проходное отверстие шпинделя, мм Ø38
Обороты шпинделя, об/мин 70-2000
Количество скоростей шпинделя 8
Диаметр неподвижного люнета, мм 10-73
Диаметр подвижного люнета, мм 10-60
Ход пиноли задней бабки, мм 95
Диаметр пиноли задней бабки 32
Конус пиноли задней бабки MК 3
Ход поперечной каретки суппорта, мм 160
Ход салазок верхнего суппорта, мм 68
Макс. размер инструмента, мм 16х16
Шаг ходового винта, мм 4
Продольные подачи, мм/об 0,037–0,80
Количество продольных подач 29
Поперечные подачи, мм/об 0,01–0,22
Количество поперечных подач 29
Метрические резьбы, мм 0,45-10
Количество метрических резьб 23
Дюймовые резьбы, TPI 3-1/4 – 80
Количество дюймовых резьб 32
Электропитание, В 380В ~3L/PE 50Гц
Номинальный ток, А 4
Сечение силового кабеля (H07RN-F), мм 4x1.5²
Устройство защиты потребителя, А 16
Диаметр обработки над станиной, мм 330
Расстояние между центрами, мм 760
Мощность главного  двигателя, кВт 1,5
Тип станка Металл
Напряжение, В 380
Страна производителя Китай
Длина, мм 1650
Ширина,мм 760
Высота, мм 1200
Масса, кг 600
Длина в упаковке, см 175
Ширина в упаковке, см 76
Высота в упаковке, см 150
Масса в упаковке, кг 680

       JET GHB-1330A — Универсальный токарно-винторезный станок

   JET GHB-1330A — это высокоточный универсальный токарно-винторезный станок промышленного класса, предназначенный для обработки черных и цветных металлов, а также нарезания метрической и дюймовой резьбы. Он ориентирован как на профессиональные мастерские и предприятия, так и на опытных частных пользователей.

                 Ключевые особенности:

  •  - Сертифицированный протокол приёмки JET с допусками по стандарту DIN 8606 — гарантированное качество и точность.

  •  - Закалённые и отшлифованные шестерни в передней бабке — повышенный ресурс и стабильная передача усилия.

  •  - Механизм привода шпинделя и коробка подач работают в масляной ванне — это снижает шум, обеспечивает охлаждение и продлевает срок службы.

  •  - Автоматическая подача суппортов — упрощает выполнение продольных и поперечных операций.

  •  - Регулируемая задняя бабка — позволяет обтачивать конусы.

  •  - Толчковый режим шпинделя — облегчает переход между режимами работы.

  •    Построен по двухвинтовой схеме: один винт — для нарезки резьбы, второй вал — для автоматических подач.

           Технические характеристики:

  •  - Диаметр обработки над станиной: 330 мм

  •  - Диаметр обработки над суппортом: 197 мм

  •  - Расстояние между центрами: 760 мм

  •  - Скорость вращения шпинделя: от 70 до 2000 об/мин

  •  - Диаметр проходного отверстия шпинделя: 38 мм

  •  - Мощность двигателя: 2 кВт

  •  - Электропитание: 380 В

          Дополнительные возможности:

   Станок может быть дооснащён системой подачи СОЖ и другими опциями, увеличивающими производительность и удобство работы.

   JET GHB-1330A — это современный аналог проверенных временем моделей 1А616, 1616, 16Б16, Т-4, сочетающий надежность классических решений с возможностями современных технологий.

Натисніть для отримання додаткової інформації
GHB-1340A Токарно-винторезный станок Jet GHB-1340A 1,5 380 70-2000 1015 330 197 160/476 Ø38 343100

Токарно-винторезный станок Jet GHB-1340A

Токарно-винторезный станок Jet GHB-1340A
Арт.: 321357T

ПРИНИМАЕМ ПРЕДЗАКАЗЫ. ТОВАР НАХОДИТСЯ В ДОРОГЕ.



Характеристики
Диаметр обточки над мостиком станины, мм 476
Диаметр обработки над суппортом, мм 197
Ширина станина, мм  186
Конус шпинделя МК-5
Торец шпинделя DIN 55029 (Camlock) D1-4
Проходное отверстие шпинделя, мм Ø38
Обороты шпинделя, об/мин 70-2000
Количество скоростей шпинделя 8
Диаметр неподвижного люнета, мм 10-73
Диаметр подвижного люнета, мм 10-60
Ход пиноли задней бабки, мм 95
Диаметр пиноли задней бабки 32
Конус пиноли задней бабки MК 3
Ход поперечной каретки суппорта, мм 160
Ход салазок верхнего суппорта, мм 68
Макс. размер инструмента, мм 16х16
Шаг ходового винта, мм 4
Продольные подачи, мм/об 0,037–0,80
Количество продольных подач 29
Поперечные подачи, мм/об 0,01–0,22
Количество поперечных подач 29
Метрические резьбы, мм 0,45-10
Количество метрических резьб 23
Дюймовые резьбы, TPI 3-1/4 – 80
Количество дюймовых резьб 32
Электропитание, В 380В ~3L/PE 50Гц
Номинальный ток, А 4
Сечение силового кабеля (H07RN-F), мм 4x1.5²
Устройство защиты потребителя, А 16
Диаметр обработки над станиной, мм 330
Расстояние между центрами, мм 1015
Мощность главного  двигателя, кВт 1,5
Тип станка Металл
Напряжение, В 380
Страна производителя Китай
Длина, мм 1905
Ширина,мм 760
Высота, мм 1200
Масса, кг 650
Длина в упаковке, см 200
Ширина в упаковке, см 76
Высота в упаковке, см 150
Масса в упаковке, кг 715

  JET GHB-1340A — Универсальный токарно-винторезный станок

  JET GHB-1340A — это один из самых популярных универсальных токарно-винторезных станков в линейке профессионального оборудования JET. Он сочетает в себе высокую точность, надежность и удобство эксплуатации, что делает его идеальным выбором для мастерских, ремонтных подразделений предприятий, автосервисов, а также опытных частных мастеров.

       Преимущества модели:

  •   Сертифицированный протокол приемки JET по стандарту DIN 8606 — подтверждение высокого качества изготовления и стабильности параметров.

  •   Закалённые и отшлифованные направляющие станины — увеличенный ресурс и точность обработки.

  •   Механизм привода шпинделя в масляной ванне — эффективное охлаждение, снижение шума, продление срока службы.

  •   Автоматическая подача продольного и поперечного суппорта — упрощает выполнение типовых операций.

  •   Регулируемая задняя бабка — обеспечивает точную обработку конических поверхностей.

  •   Толчковый режим шпинделя — удобен для переключения передач.

  •   Закалённые и отшлифованные шестерни передней бабки — повышенная износостойкость.

  •   Двухвинтовая схема конструкции: ходовой винт — для резьбы, ходовой вал — для автоматических подач.

     Технические характеристики:

  •  - Диаметр обработки над станиной: 330 мм

  •  - Диаметр обработки над суппортом: 197 мм

  •  - Расстояние между центрами: 1015 мм

  •  - Скорости шпинделя: от 70 до 2000 об/мин

  •  - Мощность электродвигателя: 2 кВт

  •  - Электропитание: 380 В

     Области применения:

  •  Ремонтные мастерские и участки

  •  Производственные предприятия

  •  Автосервисы

  • Частные мастерские


JET GHB-1340A — это современный аналог классических моделей 1А616, 1616, 16Б16, Т-4, соответствующий актуальным требованиям к качеству, производительности и надёжности.

Натисніть для отримання додаткової інформації
GHB-1330A DRO Токарно-винторезный станок Jet GHB-1330A DRO 2.0 380 70 - 2000 760 330 197 160 / 70 38 (проходное) 393093

Токарно-винторезный станок Jet GHB-1330A DRO

Токарно-винторезный станок Jet GHB-1330A DRO
Арт.: 50000700T



Характеристики
Диаметр обработки над суппортом, мм 197
Ширина станина, мм 186
Конус шпинделя МК-5
Торец шпинделя DIN 55029 (Camlock) D1-4
Проходное отверстие шпинделя, мм Ø38
Обороты шпинделя, об/мин 70-2000
Количество скоростей шпинделя 8
Диаметр неподвижного люнета, мм 10-73
Диаметр подвижного люнета, мм 10-60
Ход пиноли задней бабки, мм 95
Диаметр пиноли задней бабки 32
Конус пиноли задней бабки МК-3
Ход поперечной каретки суппорта, мм 160
Ход салазок верхнего суппорта, мм 68
Макс. размер инструмента, мм 16х16
Шаг ходового винта, мм 4
Продольные подачи, мм/об 0,037–0,80
Количество продольных подач 29
Поперечные подачи, мм/об 0,01–0,22
Количество поперечных подач 29
Метрические резьбы, мм 0,45–10
Количество метрических резьб 23
Дюймовые резьбы, TPI 3-1/4 – 80
Количество дюймовых резьб 32
Электропитание, В 400В ~3L/PE 50Гц
Номинальный ток, А 4
Сечение силового кабеля (H07RN-F), мм 4x1.5²
Устройство защиты потребителя, А 16
Диаметр обработки над станиной, мм 330
Расстояние между центрами, мм 760
Мощность главного двигателя, кВт 1,5
Тип станка Металл
Напряжение, В 380
Длина, мм 1650
Ширина, мм 760
Высота, мм 1200
Масса, кг 600
Длина в упаковке, см 175
Ширина в упаковке, см 76
Высота в упаковке, см 150
Масса в упаковке, кг 680

Компания JET предлагает качественно обновленный токарно-винторезный станок с системой цифровой индикации - JET GHB-1330A DRO и сертифицированными допусками (DIN 8606). Аббревиатура «DRO» на любом из станков обозначает наличие блока цифрового контроля работы. Цифровая система состоит из монитора с настройками, а также трех линеек контроля трех осей. Токарно-винторезный станок JET GHB-1330A DRO комплектуется мощным двигателем в 2 кВт. Станина станка выполнена из чугуна, а направляющие отшлифованы и дополнительно закалены. По этой причине станок отличается очень высокими показателями точности в работе. Оборудование работает в 8-ми скоростном режиме и диапазоне 70 - 2000 об/мин. Скорость работы станка JET GHB-1330A DRO устанавливается специальными рычагами. Станок работает от сети в 400 В. Конус шпинделя МК-5 с присоединением D1-4 (DIN 55029). Диаметр проходного отверстия шпинделя 38 мм.

Токарно-винторезный станок JET GHB-1330A DRO обеспечивает обточку детали с максимальным диаметром над станиной 330 мм, а над суппортом 197 мм. Расстояние между центрами 760 мм. Задняя бабка расположена на специальных отшлифованных направляющих. Ее передвижение очень легкое и точное. Бабка может смещаться относительно центров.  Пиноль задней бабки МК-3, ее ход 95 мм, а расстояние между направляющими 187 мм. Система суппорта JET GHB-1330A DRO также усложнена. Она имеет автоматическую подачу как продольную, так и поперечную. Подача регулируется и устанавливается специальными рычагами на суппорте. Количество продольных подач 60 шт. с диапазоном -  0,04 - 0,8 мм/об. Количество поперечных подач также 60 шт с диапазоном 0,016 - 0,188 мм/об. На станке можно нарезать 23 метрических резьб с диапазоном 0,45 – 10 мм. Для нарезки дюймовых резьб необходимо соответственно настроить гитару станка JET GHB-1330A DRO. Количество дюймовых резьб 38 шт с диапазоном 3,5 - 80 TPI. Резцедержатель суппорта работает с резцами 16 x 16 мм, также он может поворачиваться и фиксироваться к заготовке под определенным углом. На суппорте JET GHB-1330A DRO при автоматической подачи также может устанавливаться специальный ограничитель, который применяется при работе с большим количеством одинаковых заготовок. При упоре суппорта в ограничитель хода он издает звук трещотки. Шаг ходового винта 4 мм. На станок JET GHB-1330A DRO устанавливаются подвижный и неподвижный люнет. Диапазон неподвижного – 10-70 мм, подвижного 10-60 мм. Также необходимо отметить, что механизм привода шпинделя постоянно работает в масляной ванне, что обеспечивает надежность, плавность и долговечность оборудования. Система DRO обеспечивает точность контроля работы по трем осям с ценой деления 0,005 мм и погрешностью ± 1 знак. Аналог 1А616, 1616, 16Б16 и Т-4. Параметры станка без упаковки: вес 600 кг, длинна – 1650 мм, высота -1200 мм.

Натисніть для отримання додаткової інформації
GHB-1340A DRO Токарно-винторезный станок Jet GHB-1340A DRO 2.8 380 70 - 2000 1015 330 197 160 / 70 38 (проходное) 409840

Токарно-винторезный станок Jet GHB-1340A DRO

Токарно-винторезный станок Jet GHB-1340A DRO
Арт.: 50000710T



Характеристики
Диаметр обточки над мостиком станины, мм 476
Диаметр обработки над суппортом, мм 197
Ширина станина, мм 186
Конус шпинделя МК-5
Торец шпинделя DIN 55029 (Camlock) D1-4
Проходное отверстие шпинделя, мм Ø38
Обороты шпинделя, об/мин 70-2000
Количество скоростей шпинделя 8
Диаметр неподвижного люнета, мм 10-73
Диаметр подвижного люнета, мм 10-60
Ход пиноли задней бабки, мм 95
Диаметр пиноли задней бабки 32
Конус пиноли задней бабки МК-3
Ход поперечной каретки суппорта, мм 160
Ход салазок верхнего суппорта, мм 68
Макс. размер инструмента, мм 16х16
Шаг ходового винта, мм 4
Продольные подачи, мм/об 0,037–0,80
Количество продольных подач 29
Поперечные подачи, мм/об 0,01–0,22
Количество поперечных подач 29
Метрические резьбы, мм 0,45–10
Количество метрических резьб 23
Дюймовые резьбы, TPI 3-1/4 – 80
Количество дюймовых резьб 32
Электропитание, В 400В ~3L/PE 50Гц
Номинальный ток, А 4
Сечение силового кабеля (H07RN-F), мм 4x1.5²
Устройство защиты потребителя, А 16
Диаметр обработки над станиной, мм 330
Расстояние между центрами, мм 1015
Мощность главного двигателя, кВт 1,5
Тип станка Металл
Напряжение, В 380
Длина, мм 1905
Ширина, мм 760
Высота, мм 1200
Масса, кг 650
Длина в упаковке, см 200
Ширина в упаковке, см 76
Высота в упаковке, см 150
Масса в упаковке, кг 715

Токарно-винторезный станок JET GHB-1340A DRO относится к классу профессионального оборудования. Аббревиатура DRO обозначает, что на станке установлена система программного управления оборудованием, которое выражается в виде специального дисплея управления. Токарно-винторезный станок JET GHB-1340A DRO комплектуется двигателем на 1,5 кВт выходной мощности. Он обеспечивает вращение шпинделя в диапазоне скоростей от 70 до 2000 об/мин. Направляющие станины JET GHB-1340A DRO закаленные и отшлифованные. Для долговечности механизма привода шпинделя предусмотрена его работа в масляной ванне. Шестерни передней бабки JET GHB-1340A DRO отшлифованы. На станке над станиной максимальный диаметр обточки детали 330 мм, над поперечным суппортом 197 мм. Продольный и поперечный суппорты JET GHB-1340A DRO снабжены функцией автоматической подачи: продольная подача, 60 0,04 - 0,8 мм/об; поперечная, 60 0,016 - 0,188 мм/об. Ход поперечного суппорта 160 мм, верхнего - 70 мм. Между центрами JET GHB-1340A DRO расстояние равно 1015 мм. Шпиндель конусный МК-5, который присоединяется с помощью системы Camlock D1-4 (DIN 55029). Задняя бабка JET GHB-1340A DRO с пинолью МK-3 и задним ходом в 95 мм имеет регулировку в поперечном направлении для обточки конусов. Резец размером 16 х 16 мм. Расстояние между направляющими 187 мм. Габариты станка 1905 х 762 х 1200 мм, вес 650 кг.

Натисніть для отримання додаткової інформації
GH-1640ZX DRО Токарно-винторезный станок Jet GH-1640ZX DRО 5.6 380 25 - 1800 1015 406 254 228 / 130 80 (проходное) 904750

Токарно-винторезный станок Jet GH-1640ZX DRО

Токарно-винторезный станок Jet GH-1640ZX DRО
Арт.: 50000730T



Характеристики
Диаметр обточки над съемным мостиком, gap, мм 640
Длина съёмного мостика, мм 310
Диаметр обточки над поперечным суппортом, мм 254
Частота вращения шпинделя, об/мин 25-1800
Количество скоростей шпинделя 12
Конус шпинделя МК-7
Присоединение шпинделя D1-8 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм 80
Диапазон продольной подачи, мм/об 0,06-1,7
Количество продольных подач 46
Диапазон поперечной подачи, мм/об 0,03-0,85
Количество поперечных подач 36
Диапазон метрической резьбы, мм 0,5-20
Количество метрических резьб 24
Дюймовая резьба, TPI 1'5/8 - 72
Количество дюймовых резьб 61
Модульная резьба, MP 0,25-10
Количество модульных резьб 20
Диапазон питчевой резьбы, DP 3-1/4 - 96
Количество питчевых резьб 45
Шаг ходового винта, мм 6
Макс. размер резца, мм 25х25
Ход поперечного суппорта, мм 228
Ход верхнего суппорта, мм 130
Пиноль задней бабки МК-4
Ход пиноли задней бабки, мм 150
Диаметр пиноли, мм 75
Диапазон неподвижного люнета, мм 20-180
Диапазон подвижного люнета, мм 15-90
Ширина станина, мм 340
Мощность насоса СОЖ, кВт 0,09
Объем бака СОЖ, л 15
Диаметр обработки над станиной, мм 400
Расстояние между центрами, мм 1000
Мощность главного двигателя, кВт 5,5
Тип станка Металл
Напряжение, В 380
Длина, мм 2320
Ширина, мм 1050
Высота, мм 1340
Масса, кг 2483
Длина в упаковке, см 240
Ширина в упаковке, см 116
Высота в упаковке, см 200
Масса в упаковке, кг 2600

«DRO» в названии станка обозначает, что на нем установлены цифровые линейки. JET GH-1640ZX DRО предназначен для промышленного использования. Диаметр обточки детали над станиной 406 мм, при съеме мостика до 657 мм. Диаметр обточки над поперечным суппортом 254 мм. Расстояние между центрами станка 1015 мм. Рабочий стол JET GH-1640ZX DRО оборудован системой подачи СОЖ и мощной лампой подсветки зоны обработки. Продольный и поперечный суппорты могут двигаться автоматически. Благодаря точной регулировке подачи JET GH-1640ZX DRО, уровень обработки детали очень высокий: продольная подача 0,038 - 2,3 мм/об, поперечная 0,015 - 0,9 мм/об. Ход поперечного суппорта - 228 мм, верхнего 130 мм. Продольный суппорт JET GH-1640ZX DRО оснащен централизованной  системой автоматической подачи масла. Для того, чтобы нарезать резьбу, достаточно выбрать правильную скорость: метрическая   24 0,5 - 20 мм, дюймовая  61 72" - 1 5/8", модульная резьба 20 0,25 - 10 МP. Обработка заготовки на JET GH-1640ZX DRО производится резцом 25 х 25 мм. Станок комплектуется двигателем с мощностью 5,6 кВт, который обеспечивает вращение шпинделя с конусом МК-7 на 12 скоростях в диапазоне от 25 до 1800 об/мин. Шпиндель JET GH-1640ZX DRО работает в толчковом режиме и крепится с помощью специальной системы Camlock D1-8. На станке установлен пяти позиционный управляющий вал с кулачками. Механизм привода JET GH-1640ZX DRО находится в масляной ванне, что обеспечивает его надежность и долговечность. Шестерни передней бабки и коробки передач JET GH-1640ZX DRО закаленные и отшлифованы. Для обработки длинных прутков на шпинделе предусмотрено проходное отверстие диаметром  80 мм. При обработке больших заготовок на JET GH-1640ZX DRО могут использоваться подвижный люнет с диапазоном 15 - 90 мм и неподвижный с диапазоном 12 - 178 мм. Оба люнета входят в стандартную комплектацию JET GH-1640ZX DRО. Задняя бабка модели массивная и выполнена из чугуна. Конус пиноли задней бабки МK-4, ход пиноли 124 мм. Для оптимизации возможностей задней бабки JET GH-1640ZX DRО пиноль и маховик оборудованы метрической шкалой. Бабка имеет функцию регулировки в поперечном направлении для обточки конусов. Габариты модели 2462 х 1016 х 1220 мм, вес станка 2120 кг.

Натисніть для отримання додаткової інформації
GH-1840ZX DRО Токарно-винторезный станок Jet GH-1840ZX DRО 5.6 380 25 - 1800 1015 460 280 228 / 130 80 (проходное) 929644

Токарно-винторезный станок Jet GH-1840ZX DRО

Токарно-винторезный станок Jet GH-1840ZX DRО
Арт.: 50000740T



Характеристики
Диаметр обточки над съемным мостиком, gap, мм 690
Длина съёмного мостика, мм 310
Диаметр обточки над поперечным суппортом, мм 280
Частота вращения шпинделя, об/мин 25-1800
Количество скоростей шпинделя 12
Конус шпинделя МК-7
Присоединение шпинделя D1-8 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм 80
Диапазон продольной подачи, мм/об 0,06-1,7
Количество продольных подач 46
Диапазон поперечной подачи, мм/об 0,03-0,85
Количество поперечных подач 36
Диапазон метрической резьбы, мм 0,5-20
Количество метрических резьб 24
Дюймовая резьба, TPI 1'5/8 - 72
Количество дюймовых резьб 61
Модульная резьба, MP 0,25-10
Количество модульных резьб 20
Диапазон питчевой резьбы, DP 3-1/4 - 96
Количество питчевых резьб 45
Макс. размер резца, мм 25х25
Ход поперечного суппорта, мм 300
Ход верхнего суппорта, мм 130
Пиноль задней бабки МК-5
Ход пиноли задней бабки, мм 150
Диаметр пиноли, мм 75
Диапазон неподвижного люнета, мм 20-200
Диапазон подвижного люнета, мм 12-90
Ширина станина, мм 335
Мощность насоса СОЖ, кВт 0,09
Объем бака СОЖ, л 15
Диаметр обработки над станиной, мм 460
Расстояние между центрами, мм 1000
Мощность главного двигателя, кВт 5,5
Тип станка Металл
Напряжение, В 380
Шаг ходового винта, мм 6
Длина, мм 2320
Ширина, мм 1050
Высота, мм 1370
Масса, кг 2712
Длина в упаковке, см 260
Ширина в упаковке, см 116
Высота в упаковке, см 200
Масса в упаковке, кг 2840

Токарно-винторезный станок JET GH-1840ZX DRО относится к классу профессионального оборудования и является полноценной заменой легендарного станка 1К62. Оборудование имеет основу, выполненную из чугуна, по этой причине станок не имеет вибраций и очень точный при обработке деталей. JET GH-1840ZX имеет в своем названии аббревиатуру DRО или УЦИ, которая позволяет отслеживать перемещение режущего инструмента по трем осям и обойти люфты. Также УЦИ имеет различные функции для расчета траектории инструмента при изготовлении конусов или дугообразных деталей. УЦИ JET GH-1840ZX DRО работает с тремя оптическими линейками с очень высокой точностью позиционирования. Сигнал оцифровуестя сразу со считывающей головки, что позволяет избавится от электромагнитных помех.

Токарно-винторезный станок JET GH-1840ZX DRО работает от трехфазной сети 380 В и комплектуется мощным двигателем в 5,6 кВт. Такая мощность позволяет шпинделю станка конусом МК-7 (присоединение шпинделя D1-8 (DIN 55029) работать на 12 скоростях в диапазоне 25 - 1800 об/мин. Проходное отверстие шпинделя 80 мм. Также впечатляют характеристики обработки деталей. На токарно-винторезном станке JET GH-1840ZX DRО можно обрабатывать деталь над станиной диаметром 460 мм, над съемным мостиком 698 мм. Длина съемного мостика 310 мм. Обточка над поперечным суппортом 280 мм, а расстояние между центрами 1015 мм. Учитывая такие параметры деталей, задняя бабка JET GH-1840ZX DRО выполнена из чугуна и очень массивна. Она расположена на чугунных закаленных направляющих и имеет механизм быстрой фиксации. Пиноль задней бабки МК-5, ее ход 125 мм, а диаметр 75 мм. Движение пиноли осуществляется маховиком, который также имеет систему быстрой фиксации. Задняя бабка JET GH-1840ZX DRО оборудована механизм юстировки от центров

Суппорт станка очень многофункционален. На фартуке суппорта расположены рычаги управления, которые обеспечивают нарезание резьбы, а также автоматическую продольную и поперечную подачу. Токарно-винторезный станок JET GH-1840ZX DRО обеспечивает 46 продольных подач в диапазоне 0,04-2,5 мм/об и 36 поперечных подач в диапазоне 0,02-1,25 мм/об. Станок обеспечивает нарезку не только метрической, но и дюймовой резьбы. Метрических – 24 с диапазоном 0,5 – 20 мм, а дюймовых 61 с диапазоном 1-5/8-72 TPI. Также на станке JET GH-1840ZX DRО можно производить 20 модульных резьб 0,25 - 10 MP и 45 питчевых резьб с диапазоном 3-1/4 - 96 DP. Резцедержатель верхнего суппорта работает с резцами 25 x 25 мм, который также имеет механизм быстрой фиксации. Кроме того, резец может устанавливаться к заготовке под определенным углом, который выставляется на верхнем суппорте. Ход поперечного суппорта 228 мм, а верхнего 130 мм. Суппорт токарного станка JET GH-1840ZX DRО снабжается специальным ограничителем хода. Он применяется при необходимости автоматической обработки серийных деталей. Продольный суппорт обеспечен системой подачи смазки. Станок снабжен системой подачи СОЖ объемом 18 л, а также мощным освещением рабочей поверхности. Кроме того, на направляющие рабочей зоны JET GH-1840ZX DRО устанавливается подвижный люнет с диапазоном 15-90 мм и неподвижный 12-178 мм. Расстояние между направляющими 340 мм.

Токарно-винторезный станок JET GH-1840ZX DRО комплектуется трехкулачковым патроном 250 мм (в комплекте также предусмотрен патрон с другими характеристиками). Механизмы коробки переключения скоростей и подач JET GH-1840ZX DRО постоянно находятся в масленой ванне, что обеспечивает их долговечность. Все шестерни закалены и выдерживают большую нагрузку. Специальная система передач не предусматривает необходимость замены шестерен, что очень удобно и экономит время.

Комплектация токарного станка JET GH-1840ZX DRО очень богата, здесь предусмотрено множество вспомогательного оборудования, которое значительно расширяет функционал: инструмент, люнеты, планшайба, четырехкулачковый патрон, переходная втулка, вращающийся и не вращающийся центры и т.д. Масса станка JET GH-1840ZX DRО без упаковки 2267 кг, его длинна 2462 мм, а высота 1241 мм.

Натисніть для отримання додаткової інформації
GH-1860ZX DRO RFS Токарно-винторезный станок Jet GH-1860ZX DRO RFS 5.6 380 25 - 1800 1524 460 280 228 / 130 80 (проходное) 1010500

Токарно-винторезный станок Jet GH-1860ZX DRO RFS

Токарно-винторезный станок Jet GH-1860ZX DRO RFS
Арт.: 50000751T



Характеристики
Диаметр обточки над съемным мостиком, gap, мм 690
Длина съёмного мостика, мм 310
Диаметр обточки над поперечным суппортом, мм 280
Частота вращения шпинделя, об/мин 25-1800
Количество скоростей шпинделя 12
Конус шпинделя МК-7
Присоединение шпинделя D1-8 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм 80
Диапазон продольной подачи, мм/об 0,06-1,7
Количество продольных подач 46
Диапазон поперечной подачи, мм/об 0,03-0,85
Количество поперечных подач 36
Диапазон метрической резьбы, мм 0,5-20
Количество метрических резьб 24
Дюймовая резьба, TPI 1'5/8 - 72
Количество дюймовых резьб 61
Модульная резьба, MP 0,25-10
Количество модульных резьб 20
Диапазон питчевой резьбы, DP 3-1/4 - 96
Количество питчевых резьб 45
Шаг ходового винта, мм 6
Макс. размер резца, мм 25х25
Ход поперечного суппорта, мм 300
Ход верхнего суппорта, мм 130
Ускоренное перемещение продольного суппорта, м/мин 5
Ускоренное перемещение поперечного суппорта, м/мин нет
Пиноль задней бабки МК-5
Ход пиноли задней бабки, мм 150
Диаметр пиноли, мм 75
Диапазон неподвижного люнета, мм 20-200
Диапазон подвижного люнета, мм 12-90
Ширина станина, мм 335
Мощность насоса СОЖ, кВт 0,09
Объем бака СОЖ, л 15
Диаметр обработки над станиной, мм 460
Расстояние между центрами, мм 1500
Мощность главного двигателя, кВт 5,5
Тип станка Металл
Напряжение, В 380
Длина, мм 2830
Ширина, мм 1050
Высота, мм 1370
Масса, кг 2832
Длина в упаковке, см 300
Ширина в упаковке, см 116
Высота в упаковке, см 200
Масса в упаковке, кг 3100

В обозначении станка термин «DRO» обозначает, что на нем установлены цифровые линейки, «RFS» - ускоренное продольное перемещение суппорта – на данном станке – 5 м/мин. JET GH-1860ZX DRO RFS предназначен для промышленного использования. Станок комплектуется двигателем мощностью 5,6 кВт, который обеспечивает вращение шпинделя с конусом МК-7 на 12 скоростях в диапазоне от 25 до 1800 об/мин. Шпиндель JET GH-1860ZX DRO RFS работает в толчковом режиме и крепится с помощью специальной системы Camlock D1-8. На станке установлен пяти позиционный управляющий вал с кулачками. Механизм привода JET GH-1860ZX DRO RFS находится в масляной ванне, что обеспечивает его надежность и долговечность. Шестерни передней бабки и коробки передач JET GH-1860ZX DRO RFS закаленные и отшлифованы. Для обработки длинных прутков на шпинделе предусмотрено проходное отверстие диаметром  80 мм. При обработке больших заготовок на JET GH-1860ZX DRO RFS могут использоваться подвижный люнет с диапазоном 15 - 90 мм и неподвижный с диапазоном 12 - 178 мм. Оба люнета входят в стандартную комплектацию JET GH-1860ZX DRO RFS. Диаметр обточки детали над станиной 460 мм, при съеме мостика до 698 мм. Диаметр обточки над поперечным суппортом 280 мм. Расстояние между центрами станка 1524 мм. Рабочий стол JET GH-1860ZX DRO RFS оборудован системой подачи СОЖ и мощной лампой подсветки зоны обработки. Продольный и поперечный суппорты могут двигаться автоматически. Благодаря точной регулировке подачи JET GH-1860ZX DRO RFS, уровень обработки детали очень высокий: продольная подача 0,038 - 2,3 мм/об, поперечная 0,015 - 0,9 мм/об. Ход поперечного суппорта - 228 мм, верхнего 130 мм. Продольный суппорт JET GH-1860ZX DRO RFS оснащен централизованной системой автоматической подачи масла. Для того, чтобы нарезать резьбу, достаточно выбрать правильную скорость: метрическая   24 0,5 - 20 мм, дюймовая  6172" - 1 5/8" TPI, модульная резьба 20  0,25 - 10 МP. Обработка заготовки на JET GH-1860ZX DRO RFS производится резцом 25 х 25 мм. Задняя бабка модели массивная и выполнена из чугуна. Конус пиноли задней бабки МK-5, ход пиноли 124 мм. Для оптимизации возможностей задней бабки JET GH-1860ZX DRO RFS пиноль и маховик оборудованы метрической шкалой. Бабка имеет функцию регулировки в поперечном направлении для обточки конусов. Габариты модели 2960 х 1016 х 1241 мм, вес станка 2628 кг.

Натисніть для отримання додаткової інформації
GH-1880 ZX DRO Токарно-винторезный станок Jet GH-1880 ZX DRO 5,5 380 25-1800 2000 460 280 300/130 МК-7 1104500

Токарно-винторезный станок Jet GH-1880 ZX DRO

Токарно-винторезный станок Jet GH-1880 ZX DRO
Арт.: 50000765T

ПРИНИМАЕМ ПРЕДЗАКАЗЫ. ТОВАР НАХОДИТСЯ В ДОРОГЕ.



Характеристики
Диаметр обточки над съемным мостиком, gap, мм 690
Длина съёмного мостика, мм  310
Диаметр обточки над поперечным суппортом, мм 280
Частота вращения шпинделя, об/мин 25 - 1800
Количество скоростей шпинделя 12
Конус шпинделя МК-7
Присоединение шпинделя D1-8 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм 80
Диапазон продольной подачи, мм/об 0,06-1,7
Количество поперечных подач 46
Диапазон поперечной подачи, мм/об 0,03-0,85
Количество поперечных подач 36
Диапазон метрической резьбы, мм 0,5 - 20
Количество метрических резьб 24
Дюймовая резьба, TPI 1-5/8” - 72”
Количество дюймовых резьб 61
Модульная резьба, MP 0,25 - 10
Количество модульных резьб 20
Диапазон питчевой резьбы, DP 3-1/4 - 96
Количество питчевых резьб 45
Шаг ходового винта, мм 6
Макс. размер резца, мм 25 x 25
Ход поперечного суппорта, мм 300
Ход верхнего суппорта, мм 130
Ускоренное перемещение продольного суппорта, м/мин 5
Ускоренное перемещение поперечного суппорта, м/мин нет
Пиноль задней бабки МК-5
Ход пиноли задней бабки, мм 150
Диаметр пиноли, мм 75
Диапазон неподвижного люнета, мм 20-200
Диапазон подвижного люнета, мм 12-90
Объем бака СОЖ, л 15
Ширина станина, мм 335
Мощность насоса СОЖ, кВт 0,09
Диаметр обработки над станиной, мм 460
Расстояние между центрами, мм 2000
Мощность главного  двигателя, кВт 5,5
Тип станка Металл
Напряжение, В 380
Страна производителя Китай
Длина, мм 3320
Ширина,мм 1050
Высота, мм 1370
Масса, кг 2988
Длина в упаковке, см 350
Ширина в упаковке, см 113
Высота в упаковке, см 168
Масса в упаковке, кг 3420

Промышленный токарно-винторезный станок GH-1880 ZX DRO RFS от JET: сочетание точности и       надежности

  Промышленный станок GH-1880 ZX DRO RFS, производимый компанией JET, уже давно зарекомендовал себя среди профессионалов в различных странах благодаря высокой точности и надежности. Конструкция модели основывается на массивной станине из серого чугуна, обеспечивающей устойчивость и виброустойчивость при обработке. Направляющие проходят процедуру закалки и последующей шлифовки, что продлевает срок службы и повышает точность обработки.

  Станок разработан с учетом требований стандарта DIN 8606, что подтверждает соответствие строгим европейским нормам. Его отличительной чертой является наличие съемного мостика, позволяющего обрабатывать заготовки увеличенного диаметра — до 698 мм. Над станиной возможно обтачивать детали диаметром до 460 мм, а над поперечным суппортом — до 280 мм. Расстояние между центрами составляет внушительные 2032 мм.

  Станок оснащен УЦИ-системой, что заметно облегчает работу оператора, минимизирует ошибки и ускоряет выполнение операций. Инновационная коробка передач обеспечивает нарезку различных типов резьб без необходимости смены шестерен. В передней бабке и коробке передач установлены термообработанные и отшлифованные шестерни, гарантирующие длительную бесперебойную работу. Механизм шпинделя погружен в масляную ванну, что значительно снижает износ, шум и повышает эффективность охлаждения.

  Среди дополнительных удобств — толчковый режим пуска двигателя, регулируемая задняя бабка с возможностью поперечного смещения для точной обточки конических поверхностей, а также централизованная система подачи смазки к продольному суппорту. Пятипозиционный вал с кулачками и система ускоренного продольного перемещения RFS делают модель максимально функциональной и удобной в эксплуатации.

  Современный аналог знаменитого 1К62, GH-1880 ZX DRO RFS воплощает в себе баланс традиционной надежности и современных инженерных решений.

Натисніть для отримання додаткової інформації
GH-2060ZH DRO RFS Токарно-винторезный станок Jet GH-2060ZH DRO RFS 7.5 380 9 - 1600 1525 500 310 310 / 145 80 (проходное) 1128000

Токарно-винторезный станок Jet GH-2060ZH DRO RFS

Токарно-винторезный станок Jet GH-2060ZH DRO RFS
Арт.: 50000831T



Характеристики
Диаметр обточки над съемным мостиком, gap, мм 720
Длина съёмного мостика, мм 200
Диаметр обточки над поперечным суппортом, мм 310
Частота вращения шпинделя, об/мин 9-1600
Количество скоростей шпинделя 24
Конус шпинделя МК-7
Присоединение шпинделя (зажимной эксцентрик) DIN 55029 D1-8
Диаметр проходного отверстия шпинделя, мм 80
Диапазон продольной подачи, мм/об 0,063–6,43
Количество продольных подач 80
Диапазон поперечной подачи, мм/об 0,027–2,73
Количество поперечных подач 80
Диапазон метрической резьбы, мм 1-224
Количество метрических резьб 46
Дюймовая резьба, TPI 28-1/8
Количество дюймовых резьб 48
Модульная резьба, MP 0,5-112
Количество модульных резьб 42
Диапазон питчевой резьбы, DP 56-1/4
Количество питчевых резьб 45
Шаг ходового винта, мм 12
Макс. размер инструмента, мм 32х32
Ход поперечного суппорта, мм 310
Ход верхнего суппорта, мм 145
Ускоренное перемещение продольного суппорта, м/мин 4,5
Ускоренное перемещение поперечного суппорта, м/мин 2
 Конус пиноли задней бабки МК-5
Ход пиноли задней бабки, мм 150
Поперечный ход задней бабки, мм ±15
Диапазон неподвижного люнета, мм 50-200
Диапазон подвижного люнета, мм 18-100
Ширина станина, мм 405
Номинальный ток, А 18
Кабель подключения (H07RN-F) 4x4мм²
Внешний предохранитель, А 25
Мощность насоса СОЖ, кВт 0,09
Объем бака СОЖ, л 15
Диаметр обработки над станиной, мм 500
Расстояние между центрами, мм 1500
Мощность главного двигателя, кВт 7,5 (10 л.с.) S1
Тип станка Металл
Напряжение, В 380
Длина, мм 3000
Ширина, мм 1280
Высота, мм 1300
Масса, кг 3000
Длина в упаковке, см 300
Ширина в упаковке, см 116
Высота в упаковке, см 210
Масса в упаковке, кг 3200

Компания JET предлагает современный технологичный токарно-винторезный станок JET GH-2060ZH DRO RFS, который является достойным аналогом таких советских станков как16К20, 16К25 и 16Д20. Станок комплектуется достаточно мощным двигателем 7,5 кВт, который вращает шпиндель с конусом МK-7 на 24 скоростях в диапазоне 9 - 1600 об/мин. Оборудование может обрабатывать довольно массивные заготовки диаметром над станиной 500 мм, над съемным мостиком 720 мм, над поперечным суппортом 310 мм, учитывая, что расстояние между центрами 1525 мм. Проходное отверстие шпинделя имеет диаметр 80 мм.

Задняя бабка JET GH-2060ZH DRO RFS очень массивна и выполнена из чугуна. Она двигается по закаленным направляющим и имеет система быстрой фиксации. Пиноль задней бабки МК-5 диаметром 75 мм, ее ход 150 мм. Движение пиноли обеспечивается путем вращения маховика, который также имеет функцию быстрой фиксации. Кроме того, задняя бабка имеет функцию юстировки на 10 мм в обе стороны.

Суппорт станка JET GH-2060ZH DRO RFS очень технологичный. Все системы управления находятся на его фартуке. Аббревиатура на станке «RFS» обозначает, что здесь присутствует дополнительный механизм ускоренного перемещения суппорта, который выражен в наличие специальной кнопки, а также джойстика на суппорте.

Суппорт токарно-винторезного станка JET GH-2060ZH DRO RFS оборудован таким образом, что позволяет нарезать 48 дюймовых резьб, диапазоном 1/8 - 28 TPI; 46 метрических резьб, диапазоном 1 – 224 мм; 42 модульных резьб, диапазоном 0,5 - 112 MP и 45питчевых резьб, диапазоном 56 - 1/4 DP. Шаг ходового винта при нарезании 12 мм. На фартуке суппорта расположена система управления, которая включает рычаги автоматической продольной и поперечной подач суппорта, а также нарезания резьбы. Здесь же расположена система управления ускоренной подачи. Таким образом на станке JET GH-2060ZH DRO RFS можно производить до 80 продольных подач 0,063 - 6,43 мм/об и 80 поперечных подач 0,027 - 2,73 мм/об. В случае задействования системы «RFS» скорость перемещения продольного суппорта 4,5 м/мин, а поперечного суппорта 2 м/мин   . Станок может работать с максимальным резцом 32 x 32 мм, который фиксируется к заготовке под необходимым оператору углом. Поперечный суппорт двигается на 310 мм, а верхний на 145 мм. Также суппорт имеет специальную систему отключение продольной подачи в определенном месте, которая состоит из шести позиций. Это обеспечивает оптимизацию и автоматизацию работы при обработке однотипных заготовок. На токарном станке установлена система подачи смазки продольного суппорта.

Рабочая площадка токарно-винторезного станка JET GH-2060ZH DRO RFS также обеспечена системой подсветки, а также системой подачи СОЖ, объемом 15 л. Система DRO также располагается в этом месте и состоит из защищенного экрана и трех цифровых линеек с системой управления. DRO отвечает за точную работу станка по трем осям, а также за отсчет координат, обнуления координат, деления пополам, запоминание коррекции и многое другое. Здесь же может устанавливаться как неподвижный люнет с диапазоном движения 50 – 210 мм, так и подвижный с диапазоном хода 20 – 110 мм. Расстояние между направляющими 405 мм.

Что же касается передней бабки станка JET GH-2060ZH DRO RFS, то она также очень технологична и здесь размещены все системы управления станком. Механизмы изменения скоростного режима и подачи постоянно работают в масляной ванной. Это обеспечивает их долговечность и надежность в работе. Все шестерни данных механизмов закалены и отшлифованы. Нарезание резьбы на станке происходит без замены шестерней. Передняя бабка оснащена фрикционной муфтой. Масса станка без упаковки 3000 кг.

Натисніть для отримання додаткової інформації
GH-2640 ZH DRO Токарно-винторезный станок Jet GH-2640 ZH DRO 7,5 (10 л.с.) S1 380 36-1600 1000 870 420 370/145 Ø105 1204140

Токарно-винторезный станок Jet GH-2640 ZH DRO

Токарно-винторезный станок Jet GH-2640 ZH DRO
Арт.: 50000780T

ПРИНИМАЕМ ПРЕДЗАКАЗЫ. ТОВАР НАХОДИТСЯ В ДОРОГЕ.



Характеристики
Диаметр обработки над съёмным мостиком, мм 870
Длина съёмного мостика, мм  200
Диаметр обработки над суппортом, мм 420
Частота вращения шпинделя, об/мин 36-1600
Количество скоростей шпинделя 12
Конус шпинделя Ø113 1:20
Присоединение шпинделя (зажимной эксцентрик) DIN 55029 D1-8
Количество скоростей шпинделя 18
Отверстие шпинделя, мм Ø105
Диапазон продольных подач, мм/об 0,063–2,52
Количество продольных подач 65
Диапазон поперечных подач, мм/об 0,027–1,07
Количество поперечных подач 65
Диапазон метрических резьб, мм 1-14
Количество метрических резьб 22
Дюймовая резьба, TPI 28-2
Количество дюймовых резьб 30
Модульная резьба, MP 0.5-7
Количество модульных резьб 18
Диапазон питчевых резьб, DP 56-4
Количество питчевых резьб 24
Шаг ходового винта, мм 12
Макс. размер инструмента, мм 32х32
Ход поперечного суппорта, мм 370
Ход верхнего суппорта, мм 145
Ускоренное перемещение продольного суппорта, м/мин 4,5
Ускоренное перемещение поперечного суппорта, м/мин 2
Конус пиноли задней бабки МК5
Ход пиноли задней бабки, мм 150
Поперечный ход задней бабки, мм ±15
Диаметр неподвижного люнета, мм 20–125/100–240
Диаметр подвижного люнета, мм 20-100
Ширина станина, мм 405
Номинальный ток, А 18
Кабель подключения (H07RN-F) 4x4мм²
Внешний предохранитель, А 25
Мощность насоса СОЖ, кВт 0,09
Объем бака СОЖ, л 15
Диаметр обработки над станиной, мм 660
Расстояние между центрами, мм 1000
Мощность главного двигателя, кВт 7,5 (10 л.с.) S1
Тип станка Металл
Напряжение, В 380
Страна производителя Китай
Длина, мм 2500
Ширина, мм 1270
Высота, мм 1460
Масса, кг 2850
Длина в упаковке, см 280
Ширина в упаковке, см 147
Высота в упаковке, см 176
Масса в упаковке, кг 2970

GH-2640 ZH DRO — универсальный токарный станок промышленного класса

  Модель GH-2640 ZH DRO от компании JET — это надёжное решение для металлообработки в условиях серийного и индивидуального производства. Ориентированный на профессиональных пользователей, станок сочетает в себе высокую мощность, точность и конструктивную жёсткость. Применяется на машиностроительных предприятиях, в ремонтных цехах, образовательных и инженерных учреждениях.

  Максимальный диаметр обработки над станиной составляет 660 мм, а со снятым мостиком — до 870 мм (на участке 310 мм). Межцентровое расстояние — 1015 мм. Цена деления нониуса — всего 0,02 мм, что обеспечивает точную настройку при обработке.

  Станок оснащён асинхронным двигателем мощностью 7,5 кВт, позволяющим реализовать 12 скоростных режимов шпинделя, начиная от 36 об/мин — идеально для нарезки резьбы плашкой. Привод шпинделя полностью погружён в масляную ванну, что снижает уровень шума, продлевает срок службы и обеспечивает стабильную работу. Толчковый режим обеспечивает точное позиционирование заготовки при сложных операциях.

        Преимущества конструкции:

  •  - Приёмка по DIN 8606 — гарантия соответствия строгим немецким стандартам.

  •  - Массивная станина отлита из высокотехнологичного серого чугуна.

  •  - Направляющие станин проходят закалку, шлифовку и антифрикционную обработку.

  •  - Джойстик управления подачей с функцией ускоренного перемещения.

  •  - Передняя бабка с фрикционной муфтой и механизмом плавного пуска.

  •  - Централизованная подача смазки продольного суппорта.

  •  - Пятипозиционный кулачковый вал управления.

  •  - Регулируемая задняя бабка для обработки конусов.

  •  - Точная регулировка зазоров направляющих с помощью клиновых планок.

  •  - Закалённые и отшлифованные шестерни в коробке передач и бабке.

  •  - Педаль экстренного торможения.

                   Система подач:

  GH-2640 ZH DRO оснащён коробкой подач с 65 режимами продольной и поперечной автоматической подачи. Оператор может выбрать метрическую, дюймовую, модульную или питчевую резьбу. Частота биений на шпинделе не превышает 9 микрон — ключевой показатель стабильности и точности.

        Комплектация:

 - Станок поставляется с полным комплектом заводской оснастки:

  •  - Устройство подачи СОЖ

  •  - Система УЦИ (индикации перемещений)

  •  - Люнеты: подвижный и неподвижный

  •  - Планшайба

  •  - Четырёхкулачковый патрон

  •  - Переходная втулка

  •  - Вращающийся и невращающийся центры

  •  - Опоры для установки

  •  - Набор инструмента

  •  - Лампа освещения

    GH-2640 ZH DRO — это надёжность, точность и производительность в одном решении. Полная комплектация позволяет оперативно ввести станок в эксплуатацию.



Натисніть для отримання додаткової інформації
GH-2660ZH DRO RFS Токарно-винторезный станок Jet GH-2660ZH DRO RFS 7.5 380 36 - 1600 1525 660 420 310 / 145 105 (проходное) 1207900

Токарно-винторезный станок Jet GH-2660ZH DRO RFS

Токарно-винторезный станок Jet GH-2660ZH DRO RFS
Арт.: 50000785T



Характеристики
Диаметр обточки над съемным мостиком, gap, мм 870
Длина съёмного мостика, мм 200
Диаметр обточки над поперечным суппортом, мм 420
Частота вращения шпинделя, об/мин 36-1600
Количество скоростей шпинделя 12
Конус шпинделя Ø113 1:20
Присоединение шпинделя (зажимной эксцентрик) DIN 55029 D1-8
Отверстие шпинделя, мм 105
Диапазон продольной подачи, мм/об 0,063–2,52
Количество продольных подач 65
Диапазон поперечной подачи, мм/об 0,027–1,07
Количество поперечных подач 65
Диапазон метрической резьбы, мм 1-14
Количество метрических резьб 22
Дюймовая резьба, TPI 28-2
Количество дюймовых резьб 30
Модульная резьба, MP 0,5-7
Количество модульных резьб 18
Диапазон питчевой резьбы, DP 56-4
Количество питчевых резьб 24
Шаг ходового винта, мм 12
Макс. размер инструмента, мм 32х32
Ход поперечного суппорта, мм 370
Ход верхнего суппорта, мм 145
Ускоренное перемещение продольного суппорта, м/мин 4,5
Ускоренное перемещение поперечного суппорта, м/мин 2
 Конус пиноли задней бабки МК-5
Ход пиноли задней бабки, мм 150
Поперечный ход задней бабки, мм ±15
Диаметр неподвижного люнета, мм 20–125/100–240
Диаметр подвижного люнета, мм 20-100
Ширина станина, мм 405
Номинальный ток, А 18
Кабель подключения (H07RN-F) 4x4мм²
Внешний предохранитель, А 25
Мощность насоса СОЖ, кВт 0,09
Объем бака СОЖ, л 15
Диаметр обработки над станиной, мм 660
Расстояние между центрами, мм 1500
Мощность главного двигателя, кВт 7,5 (10 л.с.) S1
Тип станка Металл
Напряжение, В 380
Длина, мм 3000
Ширина, мм 1270
Высота, мм 1460
Масса, кг 3145
Длина в упаковке, см 330
Ширина в упаковке, см 147
Высота в упаковке, см 176
Масса в упаковке, кг 3265

Предлагаем вашему вниманию мощный современный токарно-винторезный станок JET GH-2660ZH DRO RFS, который отличается от своих конкурентов высоким уровнем технологичности.

Аббревиатура DRO в наименовании обозначает, что станок снабжен системой УЦИ, которая позволяет отслеживать перемещение режущего инструмента по трем осям и обойти люфты. Также УЦИ имеет различные функции для расчета траектории инструмента при изготовлении конусов или дугообразных деталей. Система состоит из дисплея с тремя цифровыми полосками, а также кнопок управления и набора функций.

Аббревиатура RFS обозначает, что на станке установлен механизм ускоренного перемещения суппорта, который выражен в наличие специальной кнопки, а также джойстика, размещенных на фартуке суппорта.

Токарно-винторезный станок JET GH-2660ZH DRO RFS комплектуется двигателем 7,5 кВт. Он обеспечивает работу шпинделя с конусом ø113 мм 1:20 (присоединение шпинделя D1-8 (DIN 55029)) на 12 скоростях в диапазоне 36 - 1600 об/мин. Проходное отверстие шпинделя имеет диаметр 105 мм. На станке над станиной можно обрабатывать деталь диаметром 660 мм, над съемным мостиком 870 мм, а над поперечным суппортом 420 мм. Общее расстояние между центрами 1525 мм.

Суппорт станка JET GH-2660ZH DRO RFS очень технологичный. Все системы управления находятся на его фартуке. Суппорт токарно-винторезного станка JET GH-2660ZH DRO RFS оборудован таким образом, что позволяет нарезать 26 дюймовых резьб, диапазоном 0,5 – 7 TPI; 22 метрических резьб, диапазоном 1 – 14 мм; 18 модульных резьб, диапазоном 0,5 – 7 MP и 24 питчевых резьб, диапазоном 4 – 56 DP. Шаг ходового винта при нарезании 12 мм.

На фартуке суппорта JET GH-2660ZH DRO RFS расположена система управления, которая включает рычаги автоматической продольной и поперечной подач суппорта, а также нарезания резьбы. Здесь же расположена система управления ускоренной подачи.

Таким образом на станке JET GH-2660ZH DRO RFS можно производить до 65 продольных подач 0,063 - 2,25 мм/об и 65 поперечных подач 0,027 - 1,07. В случае задействования системы «RFS» скорость перемещения продольного суппорта 4,5 м/мин, а поперечного суппорта 2 м/мин.

Станок может работать с максимальным резцом 32 x 32 мм, который фиксируется к заготовке под необходимым оператору углом. Поперечный суппорт двигается на 310 мм, а верхний на 145 мм. Также суппорт имеет специальную систему отключение продольной подачи в определенном месте, которая состоит из шести позиций. Это обеспечивает оптимизацию и автоматизацию работы при обработке однотипных заготовок. На токарном станке установлена система подачи смазки продольного суппорта.

Задняя бабка станка очень массивна и выполнена из чугуна. Она легко перемещается по закаленными направляющим и имеет систему быстрой фиксации. Пиноль задней бабки МК-5 имеет ход 150 мм и диаметр 75 мм. Кроме того, задняя бабка оборудована механизмом юстировки и может смещаться от центров в обе стороны на 10 мм.

Рабочая площадка токарно-винторезного станка JET GH-2660ZH DRO RFS также обеспечена системой подсветки, а также системой подачи СОЖ, объемом 15 л. Система DRO также располагается в этом месте и состоит из защищенного экрана и трех цифровых линеек с системой управления. DRO отвечает за точную работу станка по трем осям, а также за отсчет координат, обнуления координат, деления пополам, запоминание коррекции и многое другое. Здесь же может устанавливаться как неподвижный люнет с диапазоном движения 20 - 125, 100 – 240 мм, так и подвижный с диапазоном хода 20 – 100 мм. Расстояние между направляющими 405 мм.

Что же касается передней бабки станка 20 - 100, то она также очень технологична и здесь размещены все системы управления станком. Механизмы изменения скоростного режима и подачи постоянно работают в масляной ванной. Это обеспечивает их долговечность и надежность в работе. Все шестерни данных механизмов закалены и отшлифованы. Нарезание резьбы на станке происходит без замены шестерней. Передняя бабка оснащена фрикционной муфтой. Масса станка без упаковки 3565 кг.

Натисніть для отримання додаткової інформації
GH-20120 ZH DRO Токарно-винторезный станок Jet GH-20120 ZH DRO 7,5 380 9-1600 3050 500 310 310/145 МK-7 1419400

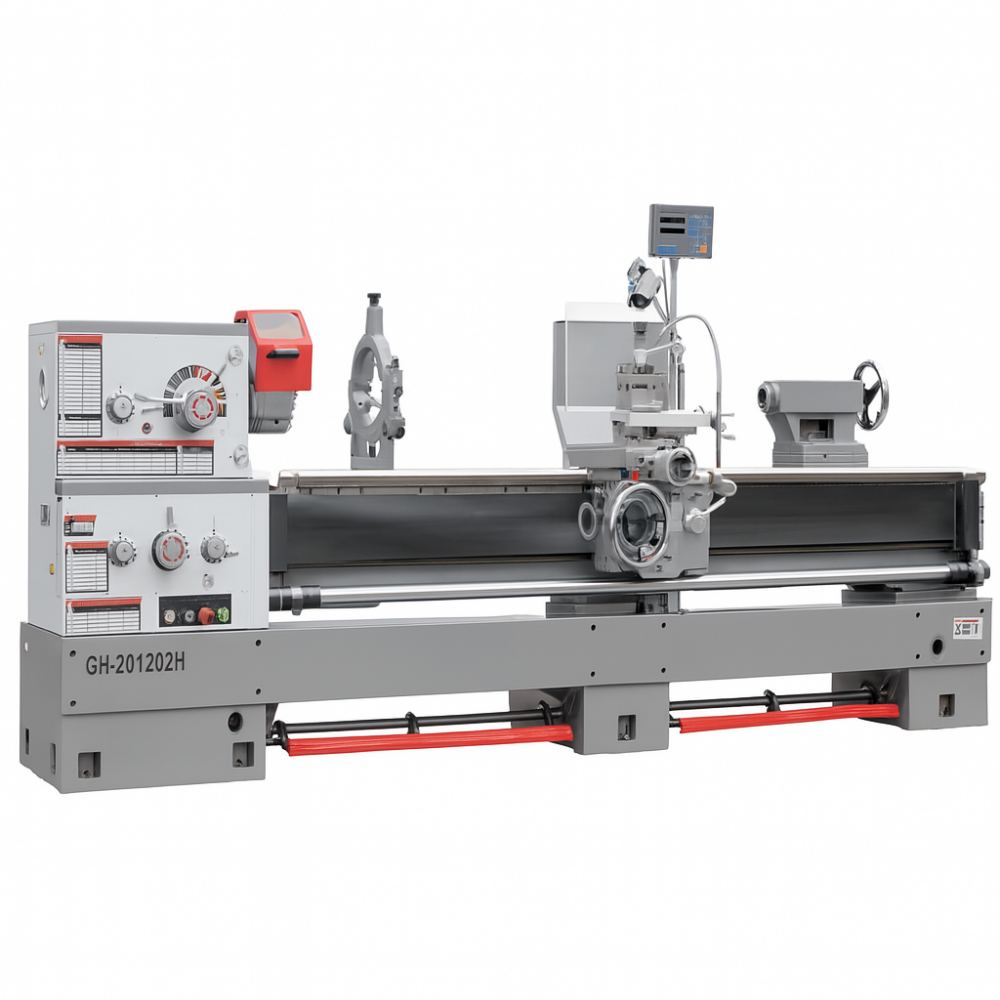

Токарно-винторезный станок Jet GH-20120 ZH DRO

Токарно-винторезный станок Jet GH-20120 ZH DRO
Арт.: 50000833T

ПРИНИМАЕМ ПРЕДЗАКАЗЫ. ТОВАР НАХОДИТСЯ В ДОРОГЕ.



Характеристики
Диаметр обточки над съемным мостиком, gap, мм 720
Длина съёмного мостика, мм  240
Диаметр обточки над поперечным суппортом, мм 310
Частота вращения шпинделя, об/мин 9-1600
Количество скоростей шпинделя 24
Конус шпинделя МК-7
Присоединение шпинделя D1-8 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм 80
Диапазон продольной подачи, мм/об0, 0,063 - 6,43
Количество продольных подач 80
Диапазон поперечной подачи, мм/об 0,027 - 2,73
Количество поперечных подач 80
Диапазон метрической резьбы, мм 1-224
Количество метрических резьб 46
Дюймовая резьба, TPI 1/8 - 28
Количество дюймовых резьб 48
Модульная резьба, MP 0,5 - 112
Количество модульных резьб 42
Диапазон питчевой резьбы, DP 56 - 1/4
Количество питчевых резьб 45
Шаг ходового винта, мм 12
Макс. размер резца, мм 32х32
Ход поперечного суппорта, мм 310
Ход верхнего суппорта, мм 145
Ускоренное перемещение продольного суппорта, м/мин 4,5
Ускоренное перемещение поперечного суппорта, м/мин 2
Пиноль задней бабки МК-5
Ход пиноли задней бабки, мм 150
Диаметр пиноли, мм 75
Диапазон неподвижного люнета, мм 50-210
Диапазон подвижного люнета, мм 20-110
Ширина станина, мм 405
Мощность насоса СОЖ, кВт 0,09
Масса, кг 3680
Длина, мм 4500
Ширина,мм 1280
Высота, мм 1410
Диаметр обработки над станиной, мм 500
Расстояние между центрами, мм 3050
Мощность двигателя, кВт 7,5
Тип станка Металл
Напряжение,В 380
Объем бака СОЖ, л 15
Аналог в карточке товара 50000833T
Длина в упаковке, см 463
Ширина в упаковке, см 145
Высота в упаковке, см 198
Масса в упаковке, кг 4150

      Токарно-винторезный станок GH-20120 ZH DRO: мощность, точность и масштаб обработки

  GH-20120 ZH DRO представляет собой флагманскую модель серии GH-20XX от компании JET и предназначен для высокоточной обработки габаритных заготовок. Уникальной особенностью этой модели является значительное расстояние между центрами — 3050 мм, что делает станок идеальным решением для обработки длинномерных изделий, где критически важны точность и стабильность на всей длине детали.

  Станок обеспечивает диаметр обточки до 500 мм над станиной, до 720 мм при снятом мостике (gap) и до 310 мм над поперечным суппортом. Это делает GH-20120 ZH DRO универсальным решением для многих производственных задач. В отличие от базовых моделей, здесь реализована упрощённая комплектация, в которую не входят устройства подачи СОЖ, люнеты и планшайба — это позволяет пользователю оптимизировать комплектацию под конкретные потребности.

  Оборудован мощным трёхфазным асинхронным двигателем на 380 В с функцией плавного запуска. Диапазон оборотов шпинделя варьируется от 9 до 1600 об/мин с возможностью выбора одной из 24 скоростей как в прямом, так и в обратном направлении. Фрикционная муфта в передней бабке и удобная рукоятка управления вращением шпинделя обеспечивают лёгкое переключение режимов работы.

  Инженерные преимущества GH-20120 ZH DRO включают:

  •   Чугунную станину повышенной массы, минимизирующую вибрации.

  •   Жёсткие направляющие, прошедшие закалку и шлифовку.

  •   Постоянно смазываемый механизм привода шпинделя с масляной ванной.

  •   Удобную коробку подач с 80 установленными режимами, позволяющую быстро переключаться между операциями без замены шестерен.

  •   Джойстик-контроллер подачи с функцией ускоренного перемещения.

  •   Механизм задней бабки с поперечной регулировкой — для точной обточки конических поверхностей.

  •   Шестерни в коробке и передней бабке также закалены и отшлифованы, что повышает надёжность работы в интенсивных режимах.

  •   Точность шпинделя по биению — не более 9 микрон, что гарантирует высокое качество итоговой обработки.

  Управляющий вал на 6 позиций с возможностью точного отключения подачи в заданной точке повышает автоматизацию и контроль процесса.

  GH-20120 ZH DRO — это достойная замена таким проверенным моделям, как 16К20, 16К25 и 16Д20, предлагая всё лучшее от классических решений в сочетании с современными инженерными технологиями.



Натисніть для отримання додаткової інформації
GHB-26120-ZH Токарный станок Jet GHB-26120-ZH 7,5 (10 л.с.) S1 380 36-1600 3000 660 420 370/145 Ø105 1466400

Токарный станок Jet GHB-26120-ZH

Токарный станок Jet GHB-26120-ZH
Арт.: 50000795T

ПРИНИМАЕМ ПРЕДЗАКАЗЫ. ТОВАР НАХОДИТСЯ В ДОРОГЕ.



Характеристики
Диаметр обработки над съёмным мостиком, мм 870
Длина съёмного мостика, мм 200
Диаметр обработки над суппортом, мм 420
Частота вращения шпинделя, об/мин  36-1600
Количество скоростей шпинделя 12
Конус шпинделя Ø113 1:20
Присоединение шпинделя (зажимной эксцентрик) DIN 55029 D1-8
Отверстие шпинделя, мм Ø105
Диапазон продольных подач, мм/об 0,063–2,52
Количество продольных подач 65
Диапазон поперечных подач, мм/об 0,027–1,07
Количество поперечных подач 65
Диапазон метрических резьб, мм 1-14
Количество метрических резьб 22
Дюймовая резьба, TPI 28-2
Количество дюймовых резьб 30
Модульная резьба, MP 0,5-7
Количество модульных резьб 18
Диапазон питчевых резьб, DP 56-4
Количество питчевых резьб 24
Шаг ходового винта, мм 12
Макс. размер инструмента, мм 32х32
Ход поперечного суппорта, мм 370
Ход верхнего суппорта, мм 145
Ускоренное перемещение продольного суппорта, м/мин 4,5
Ускоренное перемещение поперечного суппорта, м/мин 2
Конус пиноли задней бабки MK5
Ход пиноли задней бабки, мм 150
Поперечный ход задней бабки, мм ±15
Диаметр неподвижного люнета, мм 20–125/100–240
Диаметр подвижного люнета, мм 20-100
Ширина станина, мм 405
Номинальный ток, А 18
Кабель подключения (H07RN-F) 4x4мм²
Внешний предохранитель, А 25
Мощность насоса СОЖ, кВт 0,09
Объем бака СОЖ, л 15
Диаметр обработки над станиной, мм 660
Расстояние между центрами, мм 3000
Мощность главного  двигателя, кВт7,5 (10 л.с.) S1 7,5 (10 л.с.) S1
Тип станка Металл
Напряжение, В 380
Страна производителя Китай
Длина, мм 4500
Ширина,мм 1270
Высота, мм 1460
Масса, кг 4250
Длина в упаковке, см 480
Ширина в упаковке, см 116
Высота в упаковке, см 210
Масса в упаковке, кг 4900

   JET GH-26120 ZH DRO — Промышленный токарный станок с увеличенным  расстоянием между центрами

 JET GH-26120 ZH DRO — самый мощный и производительный токарно-винторезный станок в линейке GH-26 от JET. Это оборудование профессионального уровня для обработки габаритных металлических заготовок с максимальной точностью и стабильностью параметров.

        Основные преимущества модели:

  •    Промышленный стандарт DIN 8606 — гарантирует стабильность геометрии и точность на всех этапах эксплуатации.

  •    Массивная станина из серого чугуна — отличная виброизоляция и теплоотвод.

  •    Съемный мостик (gap) — позволяет обрабатывать заготовки диаметром до 880 мм.

  •    Механизм плавного пуска — продлевает ресурс двигателя и повышает безопасность.

  •    Масляная ванна в приводе шпинделя — снижает износ и шум.

  •    Шестерни из инструментальной стали (в передней бабке и коробке передач) — закалены и отшлифованы.

  •    Толчковый режим шпинделя — упрощает смену скоростей.

  •    Централизованная система смазки суппорта — минимизирует трение и износ.

  •    Крестовой джойстик с кнопкой ускоренного перемещения — эргономичное управление подачей.

  •    Пятипозиционный управляющий вал с кулачками, фрикционная муфта и педаль аварийной остановки — продуманные меры безопасности.

        Технические характеристики:

  •  - Диаметр обработки над станиной: 660 мм

  •  - Диаметр обработки при снятом мостике (gap): 880 мм

  •  - Расстояние между центрами: 3050 мм

  •  - Мощность двигателя: 7,5 кВт

  •  - Скорости шпинделя: 12 режимов, от 36 об/мин

  •  - Биение на шпинделе: ≤9 мкм

  •  - Цена деления нониуса: 0,02 мм

  •  - Количество подач: 65 режимов в продольной и поперечной плоскости

       Комплектация "из коробки":

  •    Система подачи СОЖ

  •    УЦИ (цифровая индикация)

  •    Два люнета (подвижный и неподвижный)

  •    Планшайба

  •    4-х кулачковый патрон

  •    Переходная втулка

  •    Вращающийся и неподвижный центры

  •    Опоры для выравнивания станка

  •    Набор инструмента для обслуживания

  •    Осветительная лампа

JET GH-26120 ZH DRO — это станок для тяжелых задач, рассчитанный на стабильную эксплуатацию в условиях высоких нагрузок. Идеален для заводов, металлообрабатывающих предприятий и профессиональных мастерских.

Натисніть для отримання додаткової інформації
GH-2480 ZHD DRO RFS Токарно-винторезный станок Jet GH-2480 ZHD DRO RFS 11 380 7.5~1000 2000 630 440/200 Ø105 2331200

Токарно-винторезный станок Jet GH-2480 ZHD DRO RFS

Токарно-винторезный станок Jet GH-2480 ZHD DRO RFS
Арт.: 50000841T

ПРИНИМАЕМ ПРЕДЗАКАЗЫ. ТОВАР НАХОДИТСЯ В ДОРОГЕ.



Характеристики
Диаметр обработки над суппортом, мм Ø350
Диаметр над выемкой, мм  Ø830
Эффективная длина выемки, мм 350
Макс. длина точения, мм 1840
Присоединение шпинделя (зажимной эксцентрик) D-11
Отверстие шпинделя, мм Ø105
Конус шпинделя Ø 120
Количество скоростей шпинделя 18
Диапазон оборотов шпинделя, об/мин 7.5~1000
Количество продольных подач 77
Диапазон продольной подачи, мм/об 0,05-24,32
Количество поперечных подач 79
Диапазон поперечной подачи, мм/об 0,025- 12,16
Ускоренное перемещение продольного суппорта, м/мин 4
Ускоренное перемещение поперечного суппорта, м/мин 2
Метрическая резьба 1-240
Количество метрических резьб 50
Дюймовая резьба, TPI 19 ~ 1 TPI
Количество дюймовых резьб 30
Модульная резьба, MP 0.5 ~ 120
Количество модульных резьб 53
Диаметральная (питчевая), DP 28 ~ 1 DP
Количество питчевых резьб 24
Шаг продольного ходового винта, мм 12
Макс. размер инструмента, мм 32×32
Макс. ход поперечного суппорта, мм 440
Макс. поворот салазок, град. ±90°
Макс. ход продольного суппорта, мм 200
Конус пиноли задней бабки МК6
Макс. ход пиноли задней бабки, мм 230
Внешний диаметр пиноли, мм 100
Мощность двигателя быстрой подачи, кВт 1,2
Мощность насоса СОЖ, кВт 0,09
Диаметр обработки над станиной, мм 630
Расстояние между центрами, мм 2000
Мощность главного  двигателя, кВт 11
Тип станка Металл
Напряжение, В 380
Максимальная длина заготовки, мм 2000
Страна производителя Китай
Длина, мм 4225
Ширина,мм 1800
Высота, мм 1650
Масса, кг 5280
Длина в упаковке, см 453
Ширина в упаковке, см 198
Высота в упаковке, см 195
Масса в упаковке, кг 5400

    GH-2480 ZHD DRO RFS — надёжный токарный станок для тяжёлых заготовок

  Модель GH-2480 ZHD DRO RFS от компании JET представляет собой универсальное решение промышленного уровня, предназначенное для высокоточной обработки тяжёлых и длинномерных заготовок. Благодаря своим характеристикам станок идеально подходит для применения в машиностроении, на оборонных предприятиях, в исследовательских и производственных лабораториях, а также на объектах капитального ремонта.

 Основные рабочие параметры станка позволяют обрабатывать детали диаметром до 630 мм над станиной и до 370 мм над суппортом. Съёмный мостик (gap) увеличивает диапазон до 830 мм (на участке длиной 310 мм), что существенно расширяет возможности станка. Межцентровое расстояние у этой модели составляет 2000 мм — оптимальный показатель для универсального производственного применения.

  Для обеспечения стабильной работы при высоких нагрузках GH-2480 оснащён асинхронным двигателем мощностью 11 кВт. Шпиндельный привод функционирует в масляной ванне, что способствует снижению износа, охлаждению и минимизации шума. Все критически важные узлы обслуживаются через централизованную автоматическую систему смазки, увеличивая срок службы оборудования.

  Модель комплектуется автоматической коробкой подач с широким выбором режимов. В том числе, станок способен нарезать все стандартные типы резьбы с высокой точностью. Отлитая из высококачественного серого чугуна станина, усиленная конструктивно, эффективно гасит вибрации и обеспечивает надёжный теплоотвод.

     Ключевые особенности GH-2480 ZHD DRO RFS:

  •  - Приемка по стандарту DIN 8606 — подтверждение качества и точности.

  •  - Направляющие закалены, шлифованы и покрыты антифрикционным составом.

  •  - Фрикционная муфта в передней бабке — защита и плавность пуска.

  •  - Увеличенный проходной диаметр шпинделя — удобство при обработке труб и валов.

  •  - Удаляемый gap-мостик для увеличения максимального диаметра обточки.

  •  - Джойстик управления подачей с кнопкой ускоренного перемещения.

  •  - Все элементы передачи (включая шестерни) закалены и отшлифованы.

  •  - Регулировка направляющих осуществляется через клиновые планки.

  •  - Задняя бабка поддаётся тонкой поперечной регулировке — полезно при обработке конусов.

  •  - Мощность привода — 11 кВт, надёжная работа при длительных нагрузках.

  •    Позиционируется как современный аналог моделей 1М63 и 16К30.

   GH-2480 ZHD DRO RFS — это токарный станок, сочетающий в себе производительность, точность и ресурс.

 Благодаря продуманной комплектации он готов к вводу в эксплуатацию без длительной подготовки.



Натисніть для отримання додаткової інформації
GH-24120-ZDH Токарно-винторезный станок Jet GH-24120-ZDH 11 380 7.5~1000 3000 630 Ø350 440/200 Ø105 2505100

Токарно-винторезный станок Jet GH-24120-ZDH

Токарно-винторезный станок Jet GH-24120-ZDH
Арт.: 50000842T

ПРИНИМАЕМ ПРЕДЗАКАЗЫ. ТОВАР НАХОДИТСЯ В ДОРОГЕ.



Характеристики
Диаметр обработки над суппортом, мм Ø350
Диаметр над выемкой, мм  Ø830
Эффективная длина выемки, мм 350
Макс. длина точения, мм 2820
Присоединение шпинделя (зажимной эксцентрик) D-11
Отверстие шпинделя, мм Ø105
Конус шпинделя Ø 120 1:20
Количество скоростей шпинделя 18
Диапазон оборотов шпинделя, об/мин 7.5~1000
Количество продольных подач 77
Диапазон продольной подачи, мм/об 0,05-24,32
Количество поперечных подач 79
Диапазон поперечной подачи, мм/об 0,025- 12,16
Ускоренное перемещение продольного суппорта, м/мин 4
Ускоренное перемещение поперечного суппорта, м/мин 2
Метрическая резьба 1-240
Количество метрических резьб 50
Дюймовая резьба, TPI 19 ~ 1 TPI
Количество дюймовых резьб 30
Модульная резьба, MP 0.5 ~ 120
Количество модульных резьб 23
Диаметральная (питчевая), DP 28 ~ 1 DP
Количество питчевых резьб 24
Шаг продольного ходового винта, мм 12
Макс. размер инструмента, мм 32×32
Макс. ход поперечного суппорта, мм 440
Макс. поворот салазок, град. ±90°
Макс. ход продольного суппорта, мм 200
Конус пиноли задней бабки МК6
Макс. ход пиноли задней бабки, мм 230
Внешний диаметр пиноли, мм 100
Мощность двигателя быстрой подачи, кВт 1,3
Мощность насоса СОЖ, кВт 0,09
Диаметр обработки над станиной, мм 630
Расстояние между центрами, мм 3000
Мощность главного  двигателя, кВт 11
Тип станка Металл
Напряжение, В 380
Максимальная длина заготовки, мм 3000
Страна производителя Китай
Длина, мм 5225
Ширина,мм 1800
Высота, мм 1650
Масса, кг 6105
Длина в упаковке, см 553
Ширина в упаковке, см 198
Высота в упаковке, см 195
Масса в упаковке, кг 6250

       GH-24120 ZHD DRO RFS: промышленный токарный гигант для тяжёлых         задач

   Модель GH-24120 ZHD DRO RFS — это крупнейший представитель токарно-винторезной линейки GH-24 от компании JET. Станок разработан специально для интенсивной эксплуатации в условиях непрерывных нагрузок, в том числе при обработке крупногабаритных и длинномерных заготовок. Он станет незаменимым элементом в производственном арсенале предприятий тяжёлой промышленности, машиностроения, ремонтных мастерских и конструкторских отделов.

   Рабочие параметры станка впечатляют: максимальный диаметр обработки над станиной достигает 630 мм, над суппортом — 370 мм, а при снятии специального мостика (gap) возможно расширение зоны обработки до 830 мм на ограниченном участке длиной до 310 мм. Межцентровое расстояние составляет внушительные 3000 мм, что делает станок одним из самых универсальных в своём классе.

    Силовой блок представлен надёжным асинхронным двигателем мощностью 11 кВт. Для повышения производительности и долговечности механики предусмотрена централизованная автоматическая система смазки. Благодаря автоматизированной коробке подач, оператор получает доступ к множеству рабочих режимов, включая высокоточную нарезку всех распространённых видов резьбы.

           Технические особенности GH-24120 ZHD DRO RFS:

  •   - Строгое соответствие стандарту DIN 8606 (аналог ГОСТ 18097) по протоколу приёмки JET.

  •   - Направляющие прошли комплексную обработку: закалка, шлифовка и антифрикционное покрытие.

  •   - Передняя бабка оснащена надёжной фрикционной муфтой.

  •   - Привод шпинделя работает в замкнутой масляной ванне — для надёжности и понижения уровня шума.

  •   - Повышенный диаметр проходного отверстия — удобно при обработке трубчатых заготовок.

  •   - Крестовой джойстик управления подачей с функцией ускоренного перемещения облегчает работу.

  •   - Все шестерни в узлах передачи и передней бабке термообработаны и отшлифованы.

  •   - Прецизионная регулировка зазоров направляющих осуществляется клиновыми планками.

  •   - Суппорт снабжён централизованной системой смазки.

  •   Задняя бабка поддаётся тонкой поперечной регулировке — удобно для токарной обработки конусов.

  Станок GH-24120 ZHD DRO RFS заслуженно считается современным преемником моделей 1М63, 16К30 и аналогичных классических решений, предлагая при этом более высокую производительность, точность и удобство в эксплуатации. Благодаря полной комплектации он готов к вводу в эксплуатацию практически сразу после установки.



Натисніть для отримання додаткової інформації
BD-8A DRO Токарный станок Jet BD-8A DRO 1.3 220 100-2000 450 210 135 100 / 75 20 (проходное) Нет в
наличии

Токарный станок Jet BD-8A DRO

Токарный станок Jet BD-8A DRO
Арт.: 50000548M

Универсальный токарный станок JET BD-8A DRO представляет собой одну из передовых моделей, разработанных компанией JET специально для индивидуального использования. Ориентированный на опытных пользователей, он обеспечивает выполнение многочисленных операций с высокой точностью обработки. Он оборудован бесколлекторным мотором с высоким крутящим моментом и выходной мощностью в 1,0 кВт при потреблении из сети 1,3 кВт и 100 миллиметровым трехкулачковым патроном.

Проявляя внимание к деталям и заботясь о клиентах, специалисты JET сосредотачиваются на точности обработки и удобстве работы с оборудованием. Модель BD-8A DRO оснащена двухосевым УЦИ (устройством цифровой индикации) для автоматической продольной и поперечной подачи с ценой деления 0,005 мм и погрешностью +/- 1 знак. Обе подачи имеют функцию реверса. Ход поперечного суппорта составляет 100 мм, верхнего суппорта – 75 мм. Продольна и поперечная подача имеют по 2 скорости 0,045 мм и 0,125 мм на один оборот шпинделя.

Продольная подача также может использоваться для нарезания резьбы как метрической, так и дюймовой. Для этого станок оснащен сменными комплектами шестерен для гитары и резьбоуказателем. На станке можно нарезать 17 метрических резьб с шагом 0,25 – 3 мм между витками и 13 дюймовых с шагом от 8 до 56 ниток на один дюйм.

Максимальные диаметры обработки составляют 200 мм над станиной и 140 мм над суппортом, а расстояние между центрами оставляет 450 мм. Чугунная станина обеспечивает высокую жесткость BD-8A и эффективно поглощает вибрации, как и в других моделях токарных станков JET. Этот станок также оснащен цифровой индикацией частоты оборотов шпинделя, а плавное регулирование скорости в обоих направлениях выполняется с помощью сенсорных клавиш.

На станке возможна регулировку зазоров направляющих, при помощи закаленных и отшлифованных клиновых планок. Задняя бабка легко перемещается по станине и фиксируется при помощи рычага быстрой фиксации, также на ней есть регулировка смещения (влево/вправо) на +/- 10 мм для обточки конусов. Диаметр пиноли задней бабки 22 мм, ее ход - 40 мм, а посадочное место под упорный центр МК2.

На станке используются резцы с квадратом 10x10 мм. Конус шпинделя на BD-8A DRO – МК3, а диаметр проходного отверстия в нем 20 мм. Станок произведен в Китае. Его вес 92 кг а габаритные размеры - 1000x550x400 мм

Натисніть для отримання додаткової інформації
BD-10VS Токарный станок Jet BD-10VS 1.5 220 50 - 2500 500 250 140 100 / 75 26 (проходное) Нет в
наличии

Токарный станок Jet BD-10VS

Токарный станок Jet BD-10VS
Арт.: 50000912M

Предлагаем вашему вниманию современный настольный токарный станок JET BD-10VS, который может обрабатывать как металлические заготовки, так и заготовки из других твёрдых материалов, таких как пластик. Станок выполнен из чугуна, поэтому массивный и обеспечивает точность работы и настроек. Токарный станок JET BD-10VS комплектуется двигателем в 1,5 кВт (1,1 кВт), который вращает шпиндель станка с конусом МК-4 со скоростью 50 – 2500 об/мин (на первой скорости 50-1250 об/мин, на второй 1250-2500 об/мин). Диаметр обработки заготовки над станиной 250 мм, над суппортом 140 мм. Расстояние между центрами 500 мм. Походное отверстие шпинделя JET BD-10VS имеет диаметр 26 мм. Станок комплектуется трехкулачковым патроном, который надежно фиксирует заготовку. Он снабжен функцией реверса. Задняя бабка оборудована специальной системой быстрого зажима и фиксации. Пиноль МК-2, ход пиноли 60 мм, ее диаметр 30 мм. Расстояние между центрами 135 мм. Также особенностью задней бабки JET BD-10VS является возможность ее сдвига от центров на +/- 10 мм. Суппорт станка JET BD-10VS также имеет богатый функционал. С помощью специальной рукоятки вы можете обеспечить автоматическую подачу при обработке заготовки и нарезании резьбы. При этом, один раз выставивши шестерни на гитаре, вы получаете возможность работы с заготовкой на трех скоростях или три резьбы. Таким образом имея два набора шестерен на гитаре мы получаем шесть режимов автоматической подачи. Токарный станок JET BD-10VS имеет функцию нарезания левой резьбы, а также дюймовой и метрической резьбы. Диапазон метрической резьбы 0,2 - 3,5 мм, дюймовая - 8 - 44 TPI. Резцедержатель JET BD-10VS может фиксировать одновременно четыре резца, максимальный размер 12 x 12 мм. Сам резцедержатель, с помощью специальной системы, может проворачиваться на 360 градусов и выставляться под нужным градусом к заготовке. Ход поперечного суппорта 100 мм, а верхнего 75 мм. Количество продольных подач – 6. Как кожух на гитаре, так и защитный кожух на патроне имеют специальные концевики, которые блокируют работу станка. Токарный станок JET BD-10VS имеет богатую комплектацию. Масса оборудования без упаковки 137 кг.

Натисніть для отримання додаткової інформації
GH-1440K DRO Токарно-винторезный станок Jet GH-1440K DRO 2.25 380 40-1800 1000 356 210 160 / 90 38 (проходное) Нет в
наличии

Токарно-винторезный станок Jet GH-1440K DRO

Токарно-винторезный станок Jet GH-1440K DRO
Арт.: 50000917T

Токарно-винторезный станок JET GH-1440K DRO относится к классу профессионального оборудования. Термин «DRO» в модели станка обозначает наличие цифровой индикации по трем рабочим координатам и применяется для отсчета координат, обнуления координат, деления пополам, запоминания коррекции и многое другое. Три цифровые линейки защищены от повреждения и находятся на специальном мониторе. Токарно-винторезный станок JET GH-1440K DRO трехфазный, работает от 380 В. Возможности по обработки деталей также впечатляют. Обработка над станиной 356 мм, над съемным мостиком 508 мм, над поперечным суппортом 210 мм. Расстояние между центрами 1000 мм. Комплектуется JET GH-1440K DRO асинхронным двигателем 2,25 кВт. Благодаря мощному двигателю шпиндель станка с конусом МК-5 (присоединением шпинделя D1-4 (DIN 55029)) работает на 12 скоростях в диапазоне 40 - 1800 об/мин. Диаметр проходного отверстия шпинделя 38 мм. Станок комплектуется трехкулачковым патроном диаметром 160 мм. Задняя бабка очень массивная и обладает системой быстрой фиксации. Пиноль бабки МК-3 с ходом в 120 мм и диаметром 45 мм. Сама бабка JET GH-1440K DRO имеет функцию сдвига от центров +/- 10 мм, а также систему быстрой фиксации пиноли.

Суппорт токарно-винторезного станка JET GH-1440K DRO очень функционален. Рычаги управления суппортом находятся на его фартуке. Здесь управление автоматической продольной и поперечной подачи, нарезки резьбы. Также сам суппорт JET GH-1440K DRO имеет специальную систему ограничения подачи, благодаря чему значительно оптимизируется и автоматизируется работа с заготовками одинаковых параметров. Таким образом    количество продольных подач 40 с диапазоном 0,043-0,653 мм/об. Количество поперечных подач также 40 с диапазоном 0,024-0,359 мм/об. При этом на станке может нарезаться как 23 метрических резьб 0,45-7,5 мм, так и 40 дюймовых резьб 4-112 TPI. На суппорте JET GH-1440K DRO расположен резцедержатель, который работает с резцом 16 x 16 мм. Верхний суппорт вместе с резцедержателем может обрабатывать заготовку под углом 60 градусов.  Ход поперечного суппорта 160 мм, верхнего 90 мм. На станок устанавливается подвижной люнет с ходом 10 – 66 мм и неподвижный 10 – 88 мм. Расстояние между направляющими 260 мм.

Также необходимо обратить внимание, что вся механика коробки скоростей станка и коробки подачи JET GH-1440K DRO находятся в масляной ванне.

Токарно-винторезный станок JET GH-1440K DRO комплектуется системой подачи СОЖ, объемом 5 л. Подача СОЖ регулируется специальным краником. Также на станке установлен светильник, а также есть ножной тормоз двигателя.

Оборудование выполнено из чугуна, отдельные детали станка прошли закалку высокочастотными токами. Масса станка без упаковки 960 мм, его высота 1170 мм, а длинна 1900 мм.

Натисніть для отримання додаткової інформації
GH-2680ZH DRO RFS Токарно-винторезный станок Jet GH-2680ZH DRO RFS 7.5 380 36 - 1600 2030 660 420 310 / 145 105 (проходное) Нет в
наличии

Токарно-винторезный станок Jet GH-2680ZH DRO RFS

Токарно-винторезный станок Jet GH-2680ZH DRO RFS
Арт.: 50000790T

Предлагаем вашему вниманию мощный современный токарно-винторезный станок JET GH-2680ZH DRO RFS, который отличается от своих конкурентов высоким уровнем технологичности.

Аббревиатура DRO в наименовании обозначает, что станок снабжен системой УЦИ, которая позволяет отслеживать перемещение режущего инструмента по трем осям и обойти люфты. Также УЦИ имеет различные функции для расчета траектории инструмента при изготовлении конусов или дугообразных деталей. Система состоит из дисплея с тремя цифровыми полосками, а также кнопок управления и набора функций.

Аббревиатура RFS обозначает, что на станке установлен механизм ускоренного перемещения суппорта, который выражен в наличие специальной кнопки, а также джойстика, размещенного на фартуке суппорта.

Токарно-винторезный станок JET GH-2680ZH DRO RFS комплектуется двигателем 7,5 кВт. Он обеспечивает работу шпинделя с конусом ø113 мм 1:20 (присоединение шпинделя D1-8 (DIN 55029)) на 12 скоростях в диапазоне 36 – 1600 об/мин. Проходное отверстие шпинделя имеет диаметр 105 мм. На станке над станиной можно обрабатывать деталь диаметром 660 мм, над съемным мостиком 870 мм, а над поперечным суппортом 420 мм. Общее расстояние между центрами 2030 мм.

Суппорт станка JET GH-2680ZH DRO RFS очень технологичный. Все системы управления находятся на его фартуке. Суппорт токарно-винторезного станка JET GH-2680ZH DRO RFS оборудован таким образом, что позволяет нарезать 26 дюймовых резьб, диапазоном 0,5 – 7 TPI; 22 метрических резьб, диапазоном 1 – 14 мм; 18 модульных резьб, диапазоном 0,5 – 7 MP и 24 питчевых резьб, диапазоном 4 – 56 DP. Шаг ходового винта при нарезании 12 мм.

Таким образом на станке JET GH-2680ZH DRO RFS можно производить до 65 продольных подач 0,063 - 2,25 мм/об и 65 поперечных подач 0,027 - 1,07. В случае задействования системы «RFS» скорость перемещения продольного суппорта 4,5 м/мин, а поперечного суппорта 2 м/мин.

Станок может работать с максимальным резцом 32 x 32 мм, который фиксируется к заготовке под необходимым оператору углом. Поперечный суппорт двигается на 310 мм, а верхний на 145 мм. Также суппорт имеет специальную систему отключение продольной подачи в определенном месте, которая состоит из шести позиций. Это обеспечивает оптимизацию и автоматизацию работы при обработке однотипных заготовок. На токарном станке установлена система подачи смазки продольного суппорта.

Задняя бабка станка очень массивна и выполнена из чугуна. Она легко перемещается по закаленными направляющим и имеет систему быстрой фиксации. Пиноль задней бабки МК-5 имеет ход 150 мм и диаметр 75 мм. Кроме того, задняя бабка оборудована механизмом юстировки и может смещаться от центров в обе стороны на 10 мм.

Рабочая площадка токарно-винторезного станка JET GH-2680ZH DRO RFS также обеспечена системой подсветки, а также системой подачи СОЖ объемом 15 л. Система DRO также располагается в этом месте и состоит из защищенного экрана и трех цифровых линеек с системой управления. DRO отвечает за точную работу станка по трем осям, а также за отсчет координат, обнуления координат, деления пополам, запоминание коррекции и многое другое. Здесь же может устанавливаться как неподвижный люнет с диапазоном движения 20 - 125, 100 – 240 мм, так и подвижный с диапазоном хода 20 – 100 мм. Расстояние между направляющими 405 мм.

Что же касается передней бабки станка, то она также очень технологична и здесь размещены все системы управления станком. Механизмы изменения скоростного режима и подачи постоянно работают в масляной ванной. Это обеспечивает их долговечность и надежность в работе. Все шестерни данных механизмов закалены и отшлифованы. Нарезание резьбы на станке происходит без замены шестерней. Передняя бабка оснащена фрикционной муфтой. Масса станка без упаковки 3820 кг.

Натисніть для отримання додаткової інформації

Особенности эксплуатации токарных станков JET

Один из самых востребованных из предлагаемых видов станков в металлообработке - это конечно же токарный станок. Вряд ли найдется какое-либо производство металлических деталей без использования токарного станка. На токарных станках можно осуществлять широкий диапазон работ: расточку, обработку заготовки как снаружи, так и изнутри; нарезание резьбы, торцевание концов заготовки и т.д. Также необходимо учитывать, что токарные станки бывают разных видов: автоматические и полуавтоматические, вертикальные и горизонтальные. Соответственно и их функционал по обработке металлических деталей также широк. Компания JET один из локомотивов по разработке и производству токарных станков разных типов. Именно эта компания предлагает на мировом и украинском рынке широкий выбор токарных станок – 37 моделей, значительная часть из которых это разработки двух последних лет.

Для нашего рынка наиболее известными моделями, которые полюбились покупателям, стали: BD-3, BD-7, BD-X7, BD-920W, BD-8А, GHB1330A, GH-1440W-3 и ряд других.

JET BD-3

Это самый компактный станок в линейке токарных станков JET. Потребляемая мощность оборудования 260 Вт, выходная 150 Вт. Расстояние между центрами 175 мм, диаметр патрона 50 мм. Ход поперечной подачи JET BD-3 - 50 мм, пиноли задней бабки 23 мм. Обороты от 100 до 3800. Обороты JET BD-3 регулируются плавным вращением ручки потенциометра. Шпиндель станка JET BD-3 полый с отверстием 10 мм. Патрон на шпинделе крепится на резьбе М14 шаг 1. Такая же резьба на пиноле задней бабки. Двигатель JET BD-3 коллекторный, на котором расположены постоянные магниты. Держатель резца 8х8 мм.

Станок JET BD-3 оборудован подсветкой рабочей зоны. Патрон имеет защитный экран из оргстекла, который предназначен для защиты оператора.

JET BD-X7

На станке JET BD-X7 установлен безколлекторный асинхронный бесщёточный двигатель. Максимальный диаметр обработки над станиной 180 мм, над суппортом 110 мм. Максимальное расстояние между центрами 370 мм. Также на JET BD-X7 есть проходное отверстие шпинделя, оно равно 20 мм. Конус шпинделя МК-3. Конус пиноли задней бабки МК-2, при этом ее максимальный ход 40 мм. Станок JET BD-X7 установлен на чугунную станину, она закалена и отшлифована. Модель оборудована плавной регулировкой скорости от 100 до 2500 об/мин.

Также есть реверс, который можно переключать, а выбор нарезаемой резьбы вправо или влево переключается рычагом на задней панели станка.

Модель JET BD-X7 оборудована защитным экраном. На нем есть концевой выключатель, который не включит станок, пока вы не опустите защиту. На станок установлен четырехпозиционный резцедержатель, который может вращаться. На JET BD-X7 также есть автоматическая подача при точении, она равна 0,09 мм на один оборот, а также есть десять настраиваемых метрических резьб. На JET BD-X7 может быть докуплено и установлено много опционных приспособлений, которые оптимизируют и разнообразят его технические возможности.

Шестерни данного станка выполнены из пластика. Но это не должно вас смущать. На шестернях JET BD-X7 находится аббревиатура РОМ – это говорит о том, что это не простой пластик, а полиформальдегид или «пластиковая сталь». Данный материал используется для изготовления шестеренок и вкладышей подшипников. Характеризуется высокой стабильностью и сохраняет жесткость и прочность даже при температуре 120 градусов.

Цена деления нониуса JET BD-X7 - 0,02 мм. На ручках установлены противовесы – как бы вы ее не поставили, она никогда не упадет в обратную сторону.

Также предусмотрено перемещение задней бабки. Она перемещается по направляющим после откручивания винта. Предусмотрен фиксатор пиноли. JET BD-X7 имеет защиту ходового винта, стружка туда попадать не будет.

JET BD-920W

Оптимальный станок для домашнего использования. Расстояние между центрами 500 мм. Максимальный диаметр обработки над станиной 220 мм, над суппортом 135 мм. На JET BD-920W проходное отверстие шпинделя равно 20 мм. Конус шпинделя МК-3. Конус пиноли задней бабки МК-2, при этом ее максимальный ход 40 мм. JET BD-920W имеет чугунную станину. Модель оборудована плавной регулировкой скорости шпинделя от 110 до 1700 об/мин. JET BD-920W комплектуется трехкулачковым патроном, который закрывается специально предусмотренной прозрачным защитным кожухом из оргстекла.

На панели управления JET BD-920W находятся кнопки для включения/выключения двигателя, переключатель скорости подачи, рычаг вращения патрона вправо/влево. На панели JET BD-920W также размещена таблица настройки гитары станка с указанием размеров шестерен, необходимых для изменения скорости и шага подачи резьбы. Станок имеет автоподачу для продольного точения и нарезания резьбы. Рычаг гайки ходового винта может устанавливаться под углом, что даст возможность вытачивать конусы. JET BD-920W – это классический станок с ручной подачей.

Чтобы изменить скорость подачи на JET BD-920W, откроем защитный кожух с шестеренками. Ослабляем натяжение ремня путем поднятия рычага натяжения вверх. Установите ремень в соответствии со схемой положения ремня в зависимости от числа оборотов. Затем натяните ремень путем движения рычага вниз.

Выберите направление движение шпинделя JET BD-920W с помощью переключателя.

JET BD-8A

Станок JET BD-8A предназначен для индивидуальных работ и не предназначен для промышленного использования и больших нагрузок. По своим конструктивным особенностям и техническим характеристикам JET BD-8A не предназначен для использования на производстве. Станок установлен на чугунную станину, она закалена и отшлифована. Максимальный диаметр обработки над станиной 210 мм, над суппортом 135 мм. Максимальное расстояние между центрами JET BD-8A - 450 мм. На станке установлен двигатель мощностью 1 кВт. Частота оборотов шпинделя от 100 до 2000 об/мин. Максимальный размер резцедержателя 10х10 мм. Ход поперечного суппорта 100 мм. Ход верхнего суппорта 70 мм. На JET BD-8A предусмотрена продольная и поперечная подача. Когда задействован рычаг автоматической подачи, то продольная и поперечная подачи соответственно регулируются автоматически.

На ручках установлены противовесы – как бы вы ее не поставили, она никогда не упадет в обратную сторону.

Панель управления JET BD-8A очень проста в использовании. Для начала работы включаем кнопку пуск, отпускаем красный выключатель экстренной остановки, который блокирует работу станка и опускаем защитный кожух патрона. Если кожух поднят, станок JET BD-8A не будет работать. Нажимаем зеленую кнопку на панели управления, чтобы включить двигатель. Кнопка «+» и «-» служат для увеличения или уменьшения оборотов двигателя JET BD-8A. Кнопка со стрелкой вниз предназначена для запуска реверсного движения патрона.

На JET BD-8A расположена таблица с указанием возможного шага резьбы и соответствующих шестеренок, которые необходимо для этого установить. Чтобы заменить шестерни, нужно открыть кожух передаточного механизма JET BD-8A.

На станок может устанавливаться много принадлежностей, в частности, неподвижный и подвижный люнет для работы с длинными заготовками, планшайба, к которой идет набор креплений. Предусмотрен специальный хомут для обработки длинных заготовок. Для задней бабки JET BD-8A предусмотрен вращающийся центр, также есть вращающийся центр большего диаметра. На станок может быть установлен сверлильный патрон. К JET BD-8A также идет очень интересная деталь – накатник, она предназначена для образования шероховатой поверхности на детали или нанесений насечек.

Не вращающийся центр – он применяется в качестве упора обрабатываемой заготовки, его прижим регулируется вращением маховика задней бабки JET BD-8A. Оснастка используется для обработки длинных заготовок на небольших оборотах шпинделя. Для этого также используется не вращающийся срезанный центр. Четырехкулачковый патрон применятся на JET BD-8A для жёсткого и надёжного крепления и центрирования заготовки на станке.

На JET BD-8A также может устанавливаться вращающийся центр со сменными семью наконечниками. И еще одна очень практичная деталь - цанговый патрон. Цанговый патрон с цангами обеспечит надежное крепление цилиндрических поверхностей для очень точной обработки детали.

В комплекте 9 цанг. Также для JET BD-8A предусмотрен набор резцов со сменными пластинами. Резцы для поперечного и продольного точения.

JET GHB-1340A DRO

JET GHB-1340A DRO – станок промышленного типа. «DRO» в названии станка обозначает, что на нем установлены цифровые линейки.

JET GHB-1340A DRO полностью выполнен из чугуна. Направляющие станка закалены и отшлифованы. Особенностью JET GHB-1340A DRO является наличие съемного мостика. Убрав его, вы можете обрабатывать заготовку диаметром до 476 мм. Максимальное расстояние между центрами 1015 мм. Максимальный диаметр обработки над станиной 330 мм. Диаметр обточки над суппортом 197 м. Деление нониуса поперечного суппорта – 0,05 мм. Продольная подача на станке – автоматическая. Частота вращения шпинделя JET GHB-1340A DRO – от 70 до 2000 об/мин. Станок имеет очень богатую стандартную комплектацию. В стандартной комплектации идет трехкулачковый патрон диаметром 160 мм, также может быть установлен четырехкулачковый патрон диаметром 200 мм.

К JET GHB-1340A DRO идет планшайба диаметром 300 мм. Все это позволит обрабатывать огромную гамму заготовок. Для обработки длинных заготовок на JET GHB-1340A DRO предусмотрены два упорных центра для задней бабки и переходной конус для передней бабки. Также в комплектацию входи два люнета: подвижный и неподвижный.

Для обработки длинных прутков предусмотрено отверстие диаметром 38 мм. На JET GHB-1340A DRO установлены два рычага выбора скорости: пониженной и повышенной. Также на панели управления JET GHB-1340A DRO находится рычаг выбора автоматической подачи: влево, вправо.

В стандартной комплектации JET GHB-1340A DRO также идет комплект шестерёнок. Они нужны для того, чтобы поменять метрическую или дюймовую резьбу. Для того, чтобы выбрать подачу, которая необходима, нужно установить комбинацию. Например, выставляем двумя рычагами положение А/С. Если на втором рычаге С не включается, нужно нажать зеленую кнопку кратковременного пуска JET GHB-1340A DRO и устанавливаем в положение С.  И, соответственно, центральным рычагом устанавливаем в положение R.

Для нарезания резьбы с шагом 1,5 мм необходимо установить соответствующий резец на резцедержатель 16х16 мм. Далее настраиваем гитару JET GHB-1340A DRO. Данные получаем из таблицы станка. Значение на таблице указывают на позицию рычагов: А/С, L/Т. Также необходимо выбрать оптимальную скорость – 70 оборотов.  Вес станка 650 кг.
