Сверлильные станки по металлу JET

Напольный сверлильный станок JET JDP-13FM можно смело отнести к профессиональному классу, т.к. он имеет двигатель, рассчитанный на работу в продолжительном режиме, круглый массивный стол из литого чугуна с радиальными прорезями для крепления тисков, прочные кронштейны и колонну. Лимб, контролирующий ход пиноли, совмещен с регулируемым концевым ограничителем. В комплекте поставки входит быстрозажимной патрон под оправку В16, отверстие шпинделя под конус МК-2. Станок позволяет сверлить отверстия в стали сверлами с максимальным диаметром 16 мм. Рабочий стол поворотный с регулируемым наклоном. Простота и надежность конструкции гарантируют многие годы эксплуатации станка без поломок и ремонтов.

JET JDP-10 может применятся для сверлений отверстий как в дереве, так и металле. Этому способствует широкий диапазон скоростей, на которых может работать станок – 12. Скорости JET JDP-10 устанавливаются путем перекидывания ремней на шкивах. Станок комплектуется двигателем в 0,4 кВт, который обеспечивает работу на скорости от 210 до 2580 об/мин. JET JDP-10 комплектуется быстрозажимным патроном 16 мм. Пиноль выдвигается на расстояние до 60 мм, вылет шпинделя 127 мм. На станке есть функция ограничения глубины сверления, точность которого выставляется по миллиметровой шкале. От рабочего стола JET JDP-10 до шпинделя расстояние 340 мм, от основы до шпинделя – 420 мм. Рабочий стол станка 210 х 195 мм выполнен из чугуна и имеет крепление для установки тисков, а также функцию наклона ±0-45°. Стол JET JDP-10 с помощью рукоятки регулируется по высоте. Габариты модели 530 х 320 х 840 мм, вес 43 кг.

JET JDP-13 – промышленный сверлильный станок, отличающийся высокой точностью и долговечностью, качество и надежность которого проверено годами, что делает его идеальным для использования в серийном производстве.

Основание станка, размером 205 x 205 мм, выполненное из прочного чугуна и оборудовано двумя Т-образными пазами шириной 16 мм, предназначенными для надежного крепления заготовок. На стальной колонне диаметром 73 мм установлена зубчатая рейка, обеспечивающая вертикальное перемещение стола. Рабочий стол также изготовлен из высококачественного чугуна и имеет размер 265 x 265 мм, с четырьмя Т-образными пазами шириной 14 мм, пересекающимися крест-накрест, предназначенными для крепления тисков или деталей специальными прихватами. Максимальное расстояние между шпинделем и основанием – 640 мм, шпинделем и рабочим столом – 445 мм, а конус шпинделя – МК-2.

Рабочий стол обладает впечатляющими возможностями: вращение вокруг колонны на 360° и наклон вправо/влево в пределах ±45°. Сверлильная головка позволяет сверлить отверстия диаметром до 16 мм.

Асинхронный двигатель мощностью 370 Вт обеспечивает вращающий момент через клиновой ремень и шкивную группу, предоставляя станку 5 скоростей в  диапазоне от 490 до 2510 об/мин. Ход пиноли шпинделя на сверлилке составляет 80 мм, а шкала с миллиметровой и дюймовой разметкой вместе с регулируемым ограничителем обеспечивают контроль глубины сверления. Максимальный вылет шпинделя – 168 мм.

Для обеспечения безопасной работы станок оснащен прозрачным защитным экраном с концевым выключателем, а под кожухом коробки передач находится защитный выключатель, предотвращающий включение при открытом кожухе. Аварийная остановка легко доступна на передней панели станка через красный аварийный выключатель грибкового типа.

Стандартная комплектация включает быстрозажимной сверлильный патрон 1-13 мм с посадкой В16, оправку сверлильного патрона МК-2/В16 и подробную инструкцию по эксплуатации. Вес JET JDP-13 – 45кг, габаритные размеры - 580x330x970 мм, произведен в Китае.

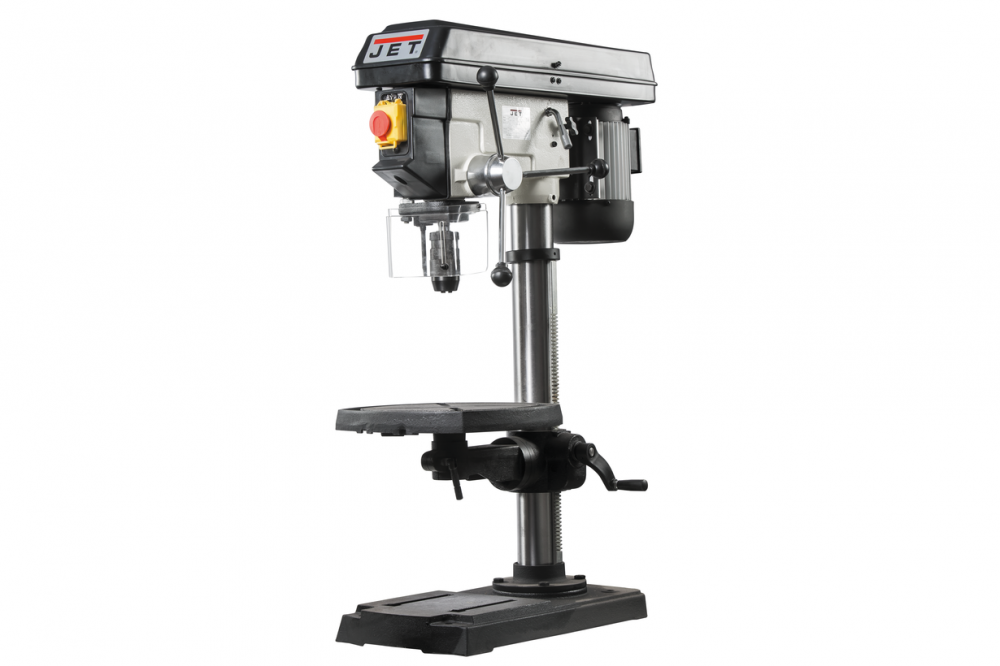

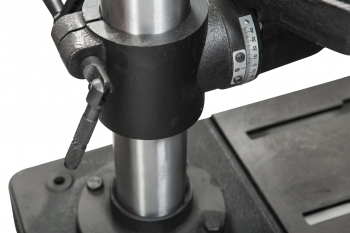

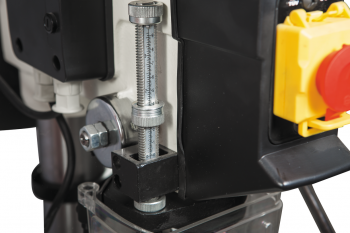

В трехфазном исполнении JET JDP-15 комплектуется двигателем в 0,9 кВт и работает от сети. Сверлильный узел и рабочий стол 330х330 мм выполнены из чугуна. Конструкция надежная и массивная. JET JDP-15 работает на 12 скоростях от  210 до 2580 об/мин. Скорости JET JDP-15 переключаются путем перекидывания клиновидного ремня на шкивах, которые расположены в крышке станка. Панель управления JET JDP-15 предусматривает регулировку глубины сверления, а также наличие миллиметровой шкалы глубины сверления. Максимальный диаметр сверла, которое может использовался на JET JDP-15 - 16 мм. Патрон быстрозажимной. Пиноль JET JDP-15 выдвигается на расстояние до 85 мм, вылет шпинделя 190 мм. Расстояние от шпинделя до стола 450 мм, от основы до шпинделя 540 мм. Рабочий стол JET JDP-15 выполнен из чугуна, а также имеет функцию наклона ±0-45°. На столе крепятся тиски, которые идут в комплекте к станку. Габариты модели 630 х 400 х 1000 мм, вес 74 кг.

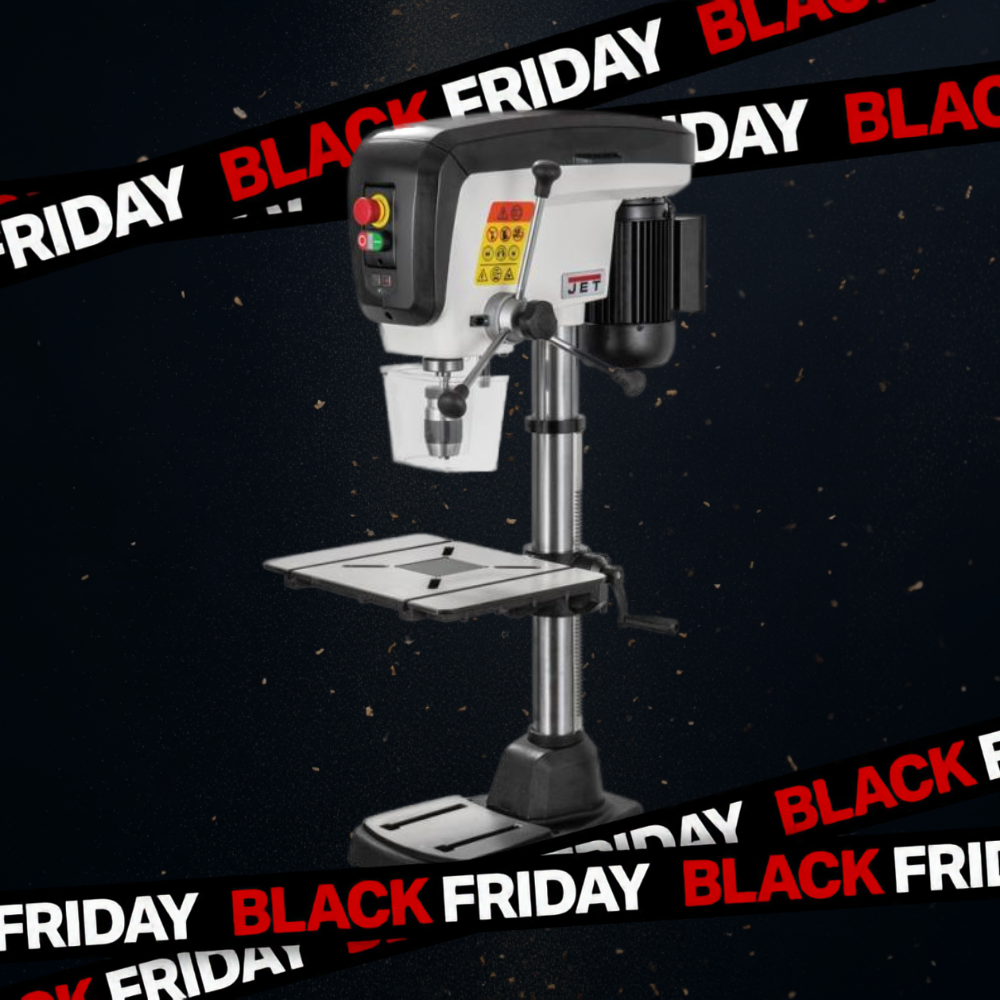

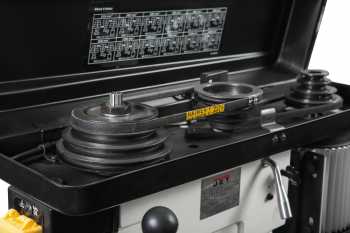

Данную модель производитель позиционирует как полупрофессиональную. Сверлильный узел и рабочий стол 330х330 мм выполнены из чугуна. Конструкция надежная и массивная. JET JDP-15 работает на 12 скоростях от  210 до 2580 об/мин. Скорости JET JDP-15 переключаются путем перекидывания клиновидного ремня на шкивах, которые расположены в крышке станка. Панель управления JET JDP-15 предусматривает регулировку глубины сверления,  а также наличие миллиметровой шкалы глубины сверления. JET JDP-15 работает от сети и имеет мощность двигателя с функцией реверса в  0,9 кВт. Может производится как в однофазном, так и трехфазном исполнении. Максимальный диаметр сверла, которое может использовался на JET JDP-15 - 16 мм. Патрон быстрозажимной. Пиноль JET JDP-15 выдвигается на расстояние до 85 мм, вылет шпинделя 190 мм. Расстояние от шпинделя до стола 450 мм, от основы до шпинделя 540 мм. Рабочий стол JET JDP-15 выполнен из чугуна, а также имеет функцию наклона ±0-45°. На столе крепятся тиски, которые идут в комплекте к станку. Габариты модели 630 х 400 х 1000 мм, вес 74 кг.

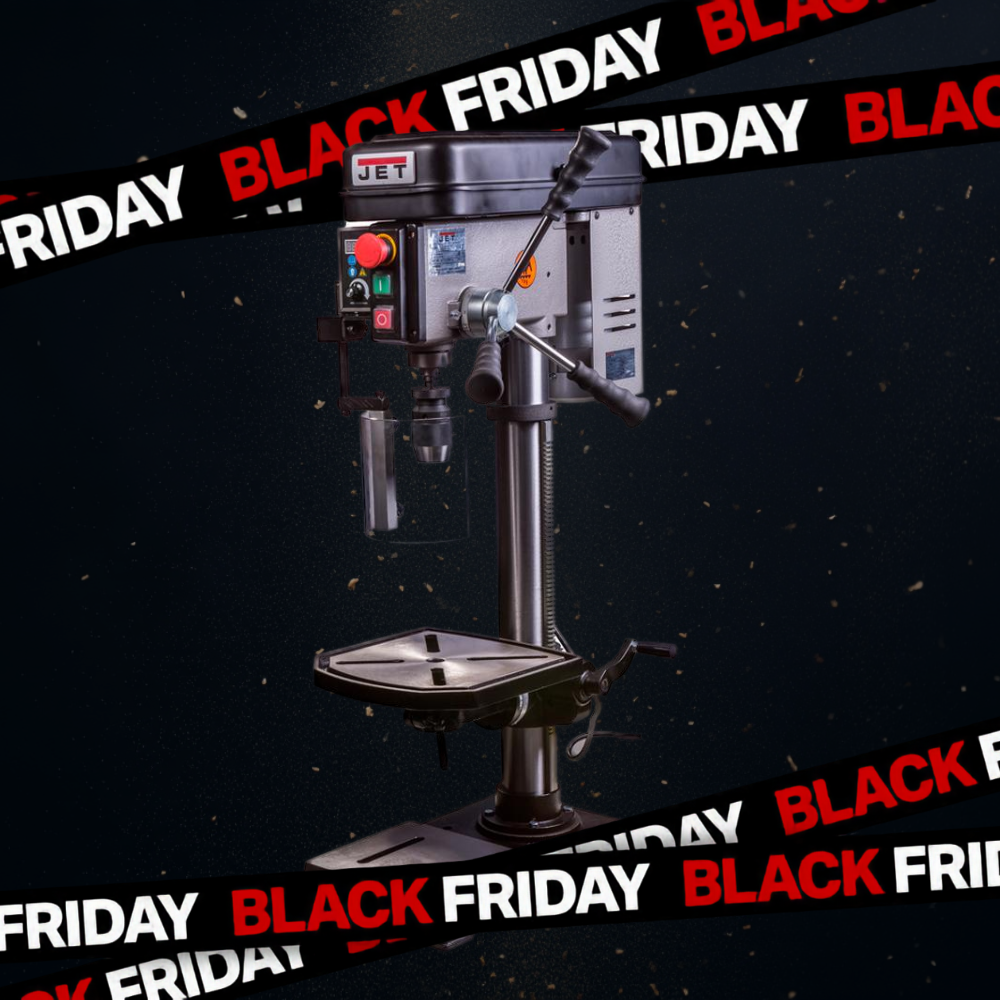

JET IDP-15BV – это высокотехнологичное оборудование, разработанное для эффективного сверления металла, дерева и пластика. Он отличается превосходной производительностью и предназначен для профессионального использования. С его помощью можно осуществлять сверление отверстий диаметром до 16 мм в стали и до 20 мм в чугуне.

Основной изюминкой станка является возможность точной настройки скорости вращения шпинделя в пределах от 450 до 2000 оборотов в минуту. Регулировка осуществляется на лицевой панели там же находится и табло, на котором видны установленные обороты. Двигатель станка коллекторный с выходной мощностью 0,75 кВт и потребляемой – 1,1 кВт, передача вращения на шпиндель осуществляется посредством шкивов и ремня.

Основные узлы станка изготовлена из высокопрочного серого чугуна, включая основание размером 250x210 мм, рабочий стол размером 278x285 мм и голову. Голова установлена на толстостенной трубе диаметром 73 мм. Все это обеспечивает эффективное поглощение вибрации. Стол можно повернуть на 45 градусов в обе стороны, а также установить оптимальную рабочую высоту. Поворот стола вокруг колонны может осуществляться как по часовой, так и против часовой стрелки. Максимальное расстояние от шпинделя до стола составляет 470 мм, до основания – 640 мм. Посадочное место в шпинделе МК2, его вылет (расстояние от колонны до центра шпинделя) – 170 мм, а рабочий ход – 85 мм.

Станок легко подключается к стандартной бытовой сети 220 В, может быть установлен на верстаке или подстолье, а также предусмотрена возможность крепления через основание. Кроме того, каждый станок поставляется с фирменной гарантией JET и включает в себя комплектующие, такие как дорн, быстрозажимной сверлильный патрон (диапазон от 1 до 13 мм) и руководство по эксплуатации. Станок произведен в Тайване, его вес – 50 кг, габаритные размеры(ДxШxВ) - 565x350x980 мм.

Для профессионального использования трехфазное исполнение станка JET JDP-17F более предпочтительна, так как модель комплектуется двигателем на 1 кВт с функцией реверса, который обеспечивает вращение шпинделя на 16 скоростях в диапазоне от 160 до3330 об/мин. Скорости на JET JDP-17F устанавливаются путем перекидывания ремней на шкивах. Сверлильный узел выполнен из чугуна. Станок комплектуется быстрозажимным патроном на 16 мм. Пиноль шпинделя JET JDP-17F выдвигается на 85 мм, вылет шпинделя – 215 мм. Кроме этого станок оборудован функцией регулировки глубины сверления, а также миллиметровой шкалой для оптимизации выставления настроек сверления. Расстояние от основания JET JDP-17F до шпинделя 1170 мм, от стола до шпинделя 1060 мм. Рабочий стол станка 365 х 365 мм выполнен из чугуна и комплектуется тисками для зажима заготовки. Также стол имеет функцию наклона ±0-45°, а также регулировку по высоте с помощью специальной рукоятки. Габариты модели  680 х 430 х 1625 мм, вес 83 кг.

JET JDP-17F может производится в однофазном и трехфазном исполнении. В однофазном варианте станок комплектуется двигателем в 1,0 кВт, который обеспечивает вращение шпинделя на 16 скоростях в диапазоне от 160 до3330 об/мин. Скорости на JET JDP-17F устанавливаются путем перекидывания ремней на шкивах. Сверлильный узел выполнен из чугуна. Станок комплектуется быстрозажимным патроном на 16 мм. Пиноль шпинделя JET JDP-17F выдвигается на 85 мм, вылет шпинделя – 215 мм. Кроме этого станок оборудован функцией регулировки глубины сверления, а также миллиметровой шкалой для оптимизации выставления настроек сверления. Расстояние от основания JET JDP-17F до шпинделя 1170 мм, от стола до шпинделя 1060 мм. Рабочий стол станка 365 х 365 мм выполнен из чугуна и комплектуется тисками для зажима заготовки. Также стол имеет функцию наклона ±0-45°, а также регулировку по высоте с помощью специальной рукоятки. Габариты модели  680 х 430 х 1625 мм, вес 83 кг.

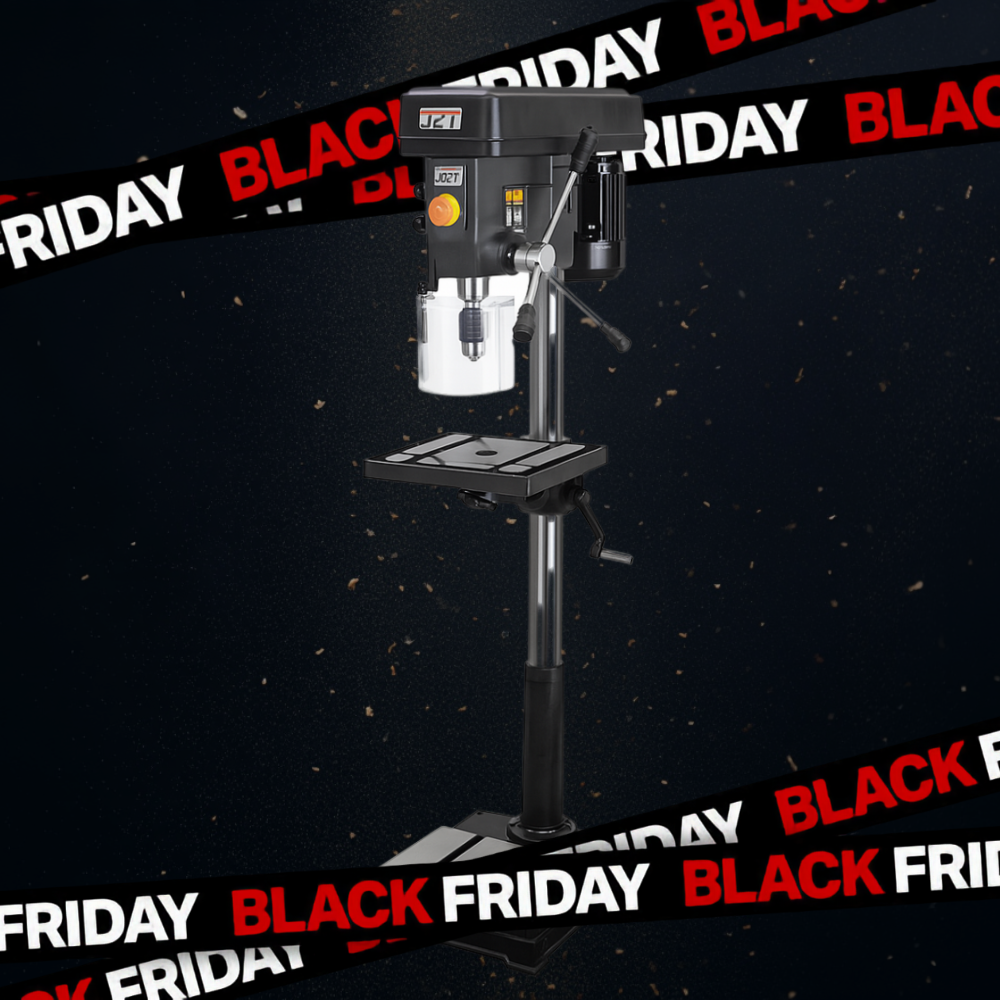

Сверлильный станок JET JDP-22F представляет собой оборудование из промышленной серии станков, отличающееся выдающимися характеристиками точности и долговечности. Изготовленный с использованием высококачественных деталей и механизмов, он предназначен для эффективного использования в серийном производстве деталей.

Тяжелое и устойчивое основание станка размером 465x330 мм выполнено из чугуна и оборудовано двумя Т-образными пазами шириной 18 мм для надежного крепления заготовок. Колонна диаметром 92 мм с зубчатой рейкой обеспечивает вертикальное перемещение стола. Рабочий стол также изготовлен из качественного чугуна и имеет размер 470x415 мм с двумя Т-образными пазами шириной 14 мм. Максимальное расстояние между шпинделем и основанием составляет 1220 мм, а между шпинделем и рабочим столом – 690 мм.

Стол обладает функциональностью вращения на 360° вокруг колонны и наклона вправо/влево в пределах ±45°. Сверлильная головка способна сверлить отверстия диаметром до 25 мм в стали и до 28 мм в чугуне. Конус шпинделя - МК-3. Приводной двигатель обладает мощностью на выходе 750 Вт, а потребляет из сети 1,0 к Вт.  Передача вращения происходит через клиновой ремень и шкивную группу. Диапазон частоты вращения шпинделя с 12 скоростями варьируется от 150 до 2850 об/мин.

Ход пиноли шпинделя составляет 120 мм, а для контроля глубины сверления предусмотрена шкала с миллиметровой и дюймовой разметкой, а также регулируемый ограничитель. Вылет шпинделя – 280 мм.

 Для обеспечения безопасности оператора, станок оснащен прозрачным защитным экраном с концевым выключателем. Защитный выключатель под кожухом коробки скоростей предотвращает включение станка при открытой крышке. Красный аварийный выключатель грибкового типа, расположенный на передней панели, предоставляет средство аварийной остановки в случае необходимости. JDP-22F изготовлен в Китае. Размеры станка (ДxШxВ) - 885x575x1696 мм, его вес – 164 кг.

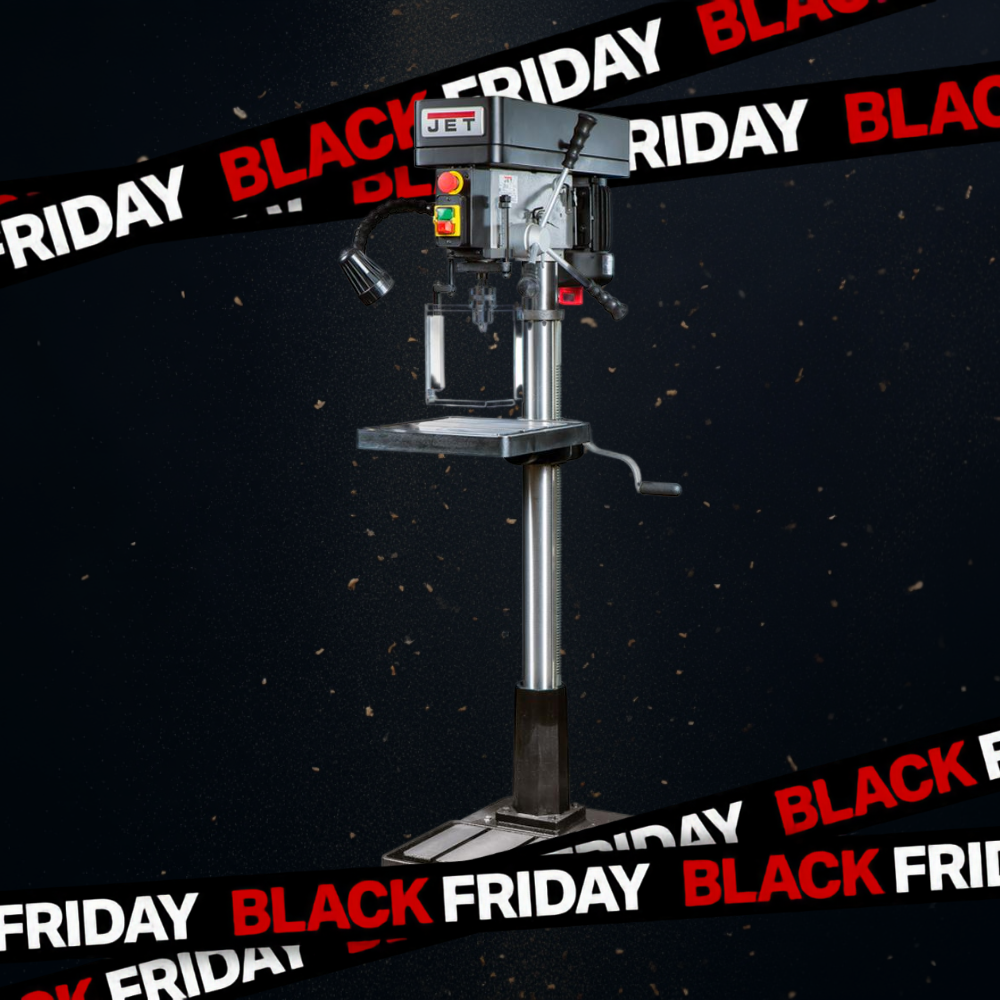

JET IDP-17 – это новейший напольный вертикально-сверлильный станок, разработанный для эффективного использования в условиях продолжительных нагрузок на предприятиях, специализирующихся на серийном и мелкосерийном производстве. Этот станок произведен на тайваньском заводе, что гарантирует высокое качество и надежность.

IDP-17 способен сверлить стальные заготовки диаметром до 16 мм, а детали из чугуна – до 20 мм. Максимальные диаметр концевой фрезы, который можно использовать на этом станке – 16 мм, а торцевой – 85 мм. Скорость сверления, определяемая частотой вращения шпинделя, может регулироваться пошагово в диапазоне от 290 до 2330 об/мин (12 различных скоростей).

Ход пиноли станка IDP-17 составляет 85 мм, вылет шпинделя (расстояние от оси шпинделя до колонны) – 275 мм, конус шпинделя – МК2. Расстояние от шпинделя до стола равно 775 мм, что удовлетворяет потребности большинства работников. Максимальный вес заготовки, который можно разместить на рабочем столе размером 355х355 мм – 50 кг. Стол оснащен механизмами поворота вокруг колонны, подъема и опускания, а также функцией наклона вправо/влево на 45 градусов. IDP-17 подключется к трехфазной сети с напряжением 400 В. Асинхронный двигателя с выходной мощностью 0,75 кВт потребляет из сети 1,1 кВт. Размер основания станка 550x350 мм, расстояние от основания до шпинделя 1200 мм.

Сверлильный узел IDP-17 установлен на колонне из толстостенной трубы диаметром 80 мм. Все элементы управления станка выполнены с учетом эргономики, обеспечивая комфортные условия работы оператора. Станок поставляется полностью готовым к использованию и включает в себя 3-х кулачковый сверлильный патрон до 16 мм, клин, ключ для патрона и лампу местного освещения. Вес станка – 107 кг, а его габариты – 550x355x1700 мм.

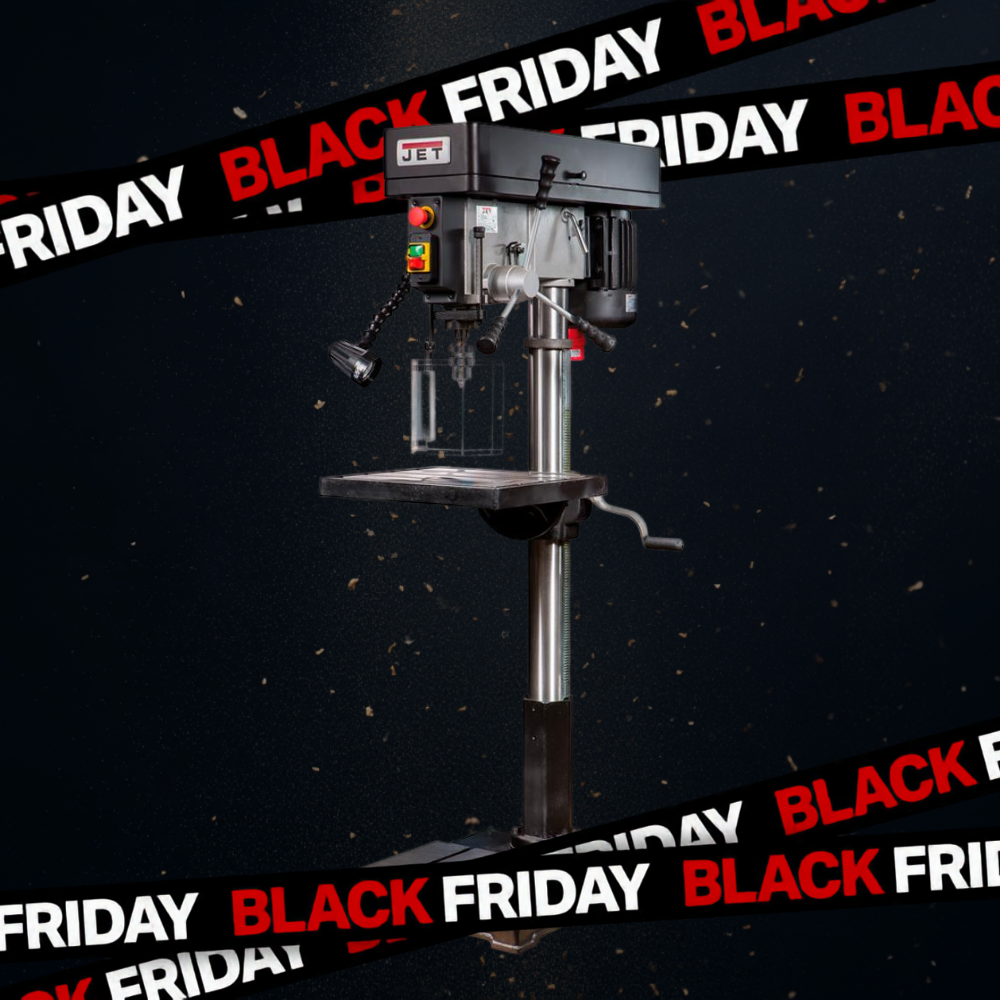

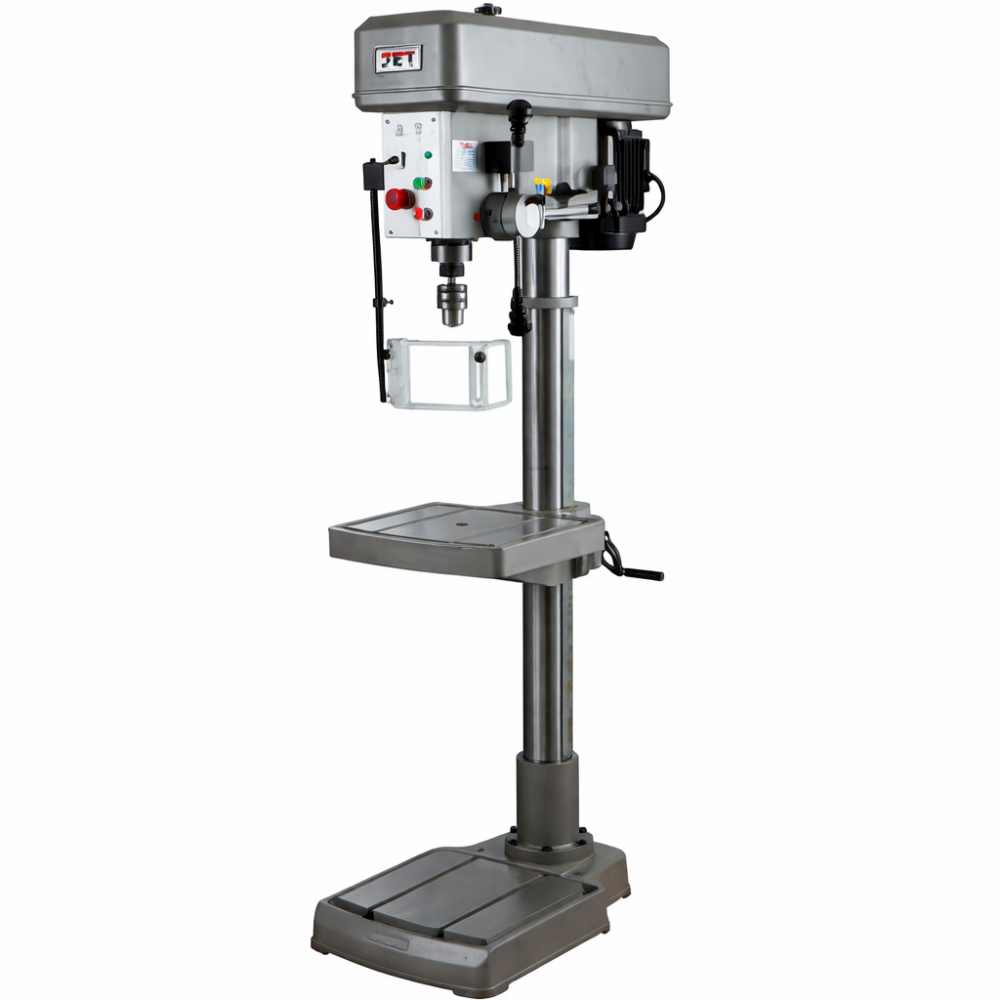

JET IDP-22 – напольный вертикально-сверлильный станок нового поколения, который предназначен для продуктивной эксплуатации в условиях продолжительных нагрузок на предприятиях, специализирующихся на серийном и мелкосерийном производстве.

Он произведенный на заводе в Тайване и этот гарантирует высочайшее качество и повышенную надежность станка. IDP-22 способен сверлить стальные заготовки диаметром до 25 мм, а детали из чугуна – до 32 мм. Максимальные диаметры торцевой и концевой фрезы составляют 100 мм и 25 мм соответственно. Скорость сверления, то есть частота вращения шпинделя, может устанавливаться пошагово в диапазоне от 145 до 2530 оборотов в минуту (всего 12 скоростей).

Ход пиноли у станка IDP-22 – 118 мм, расстояние от оси шпинделя до колонны (вылет шпинделя) – 275 мм, конус шпинделя - МК3. Расстояние от шпинделя до стола вполне удовлетворит потребности большинства работников и составляет 665 мм. Максимальный вес заготовки, который можно разместить на рабочем столе – 80 кг, а его размеры 475х410 мм. Стол снабжен механизмом поворота вокруг колоны, механизмом подъема и опускания и функцией наклона вправо/влево на 40 градусов. IDP-22 предназначен для подключения к трехфазной сети с напряжением 400 В. Выходная мощность асинхронного двигателя составляет 1,1 кВт при потреблении из сети 2,0 кВт. Размер основания станка 500x575 мм, расстояние от основания до шпинделя 1180 мм.

Сверлильный узел IDP-22 установлен на толстостенной колоне, диаметром 90 мм. Все элементы управления станка выполнены с учетом эргономики, обеспечивая комфортные условия работы оператора. Станок поставляется полностью готовым к использованию, в комплекте с ним идут 3-х кулачковый сверлильный патрон, клин, ключ для патрона и лампа местного освещения. Его вес – 145 кг, а габариты - 890x480x1700 мм.

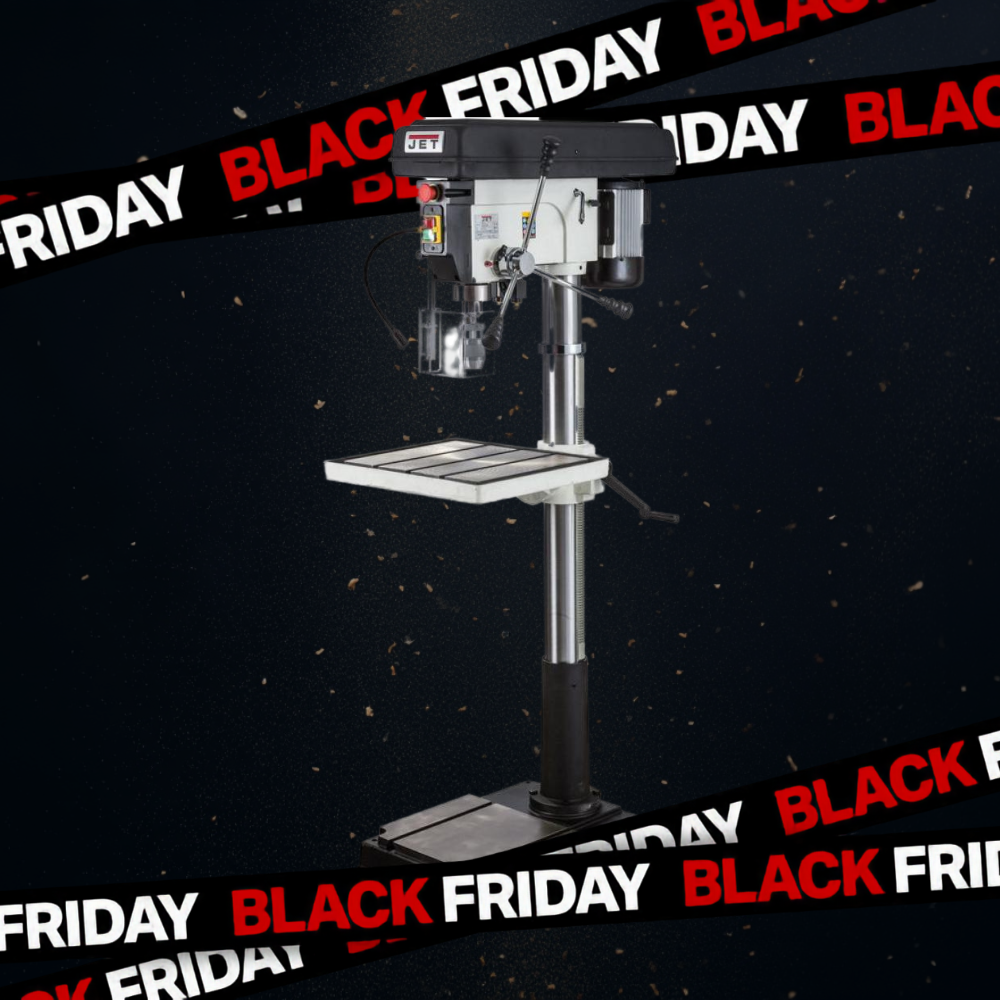

Предлагаем вашему вниманию один из самых мощных в классе ременных сверлильных станков - сверлильный станок JET JDP-20FT. Все его основные компоненты выполнены из чугуна, а стойка - из стальной трубы. Оборудование работает при напряжении сети 400В. Сверлильный станок JET JDP-20FT комплектуется асинхронным двигателем 1 кВт (0,85 кВт), который обеспечивает его работу на 12 скоростях в диапазоне 70 – 1650 об/мин. Скорость устанавливается путем перебрасывания ремней на шкивах. Благодаря таким параметрам станок JET JDP-20FT обеспечивает сверление стали в 32 мм, а чугуне 35 мм. Конус шпинделя на станке МК-4, вылет шпинделя 257 мм, ход пиноли 120 мм. Привод пиноли шпинделя JET JDP-20FT имеет соответствующую шкалу по лимбу. На ней установлен ограничитель глубины сверления. Кроме того, сверлильный станок JET JDP-20FT оборудован лазерным указателем сверления. Благодаря массивной конструкции и большому весу, на JET JDP-20FT можно обрабатывать большие и тяжелые детали или заготовки. Для этого установлено расстояние шпиндель-стол 700мм, а шпиндель-основание 1190 мм. Сверлильный станок JET JDP-20FT оборудован мощным массивным рабочим столом 475x425 мм, который передвигается по станине благодаря ручке-подъемнику. Стол для крепления оборудования имеет Т-образные пазы 15,5 мм. В случае, если стол мешает обработке детали, он может откидываться. Размер основания стола 450x577 мм. Размеры станка: длинна 855 мм, высота 1695 мм, масса без упаковки 116 кг.

Редукторный сверлильный станок JET GHD-46PF предназначен для разнообразной обработки детали, в том числе фрезерования и резьбонарезания. Модель позволят выполнять операции сверления и фрезерования благодаря наличию усиленным коническим подшипникам шпинделя. Шлифованные направляющие JET GHD-46PF оборудованы клиновидными регулируемыми планками. JET GHD-46PF оснащен двигателем в 1,1 кВт, который обеспечивает вращение шпинделя с конусом МК-4 на 6 скоростях в диапазоне 50–1250 об/мин. Редукторная головка JET GHD-46PF позволяет передавать крутящий момент без проскальзывания. Редуктор находится в масляной ванне, что обеспечивает долговечность и надежность конструкции. Станок обеспечивает максимальный диаметр сверления 40 мм, при автоподаче 25 мм. Шпиндель JET GHD-46PF оснащен ограничителем хода для защиты передачи от повреждения. Торцевое фрезерование может производится с диаметром до 100 мм, концевое – 25 мм. Вылет шпинделя 260 мм. Пиноль шпинделя JET GHD-46PF имеет ход в 130 мм, при автоподаче 107 мм. При автоподаче пиноль шпинделя имеет функцию автовозврата, подача пиноли: 30,12 / 0,18 / 0,25 мм/об. Сверлильная голова JET GHD-46PF может передвигаться по колоне диаметром 115 мм, а также имеет функцию наклона под углом 90° влево / 30°вправо. Расстояние от шпинделя до стола 690 мм, до основания – 1469 мм. Рабочий стол JET GHD-46PF - 555 х 495 мм массивный и чугунный, а также оборудован двумя пазами по 16 мм для крепления тисков. Стол может регулироваться по высоте. Для эффективности работы JET GHD-46PF оборудован системой подачи СОЖ посредством насоса 0,1 кВт. Емкость бака СОЖ 8 л. Рабочая зона имеет встроенную подсветку. Габариты модели 914 х 762 х 2083 мм, вес 310 кг.
