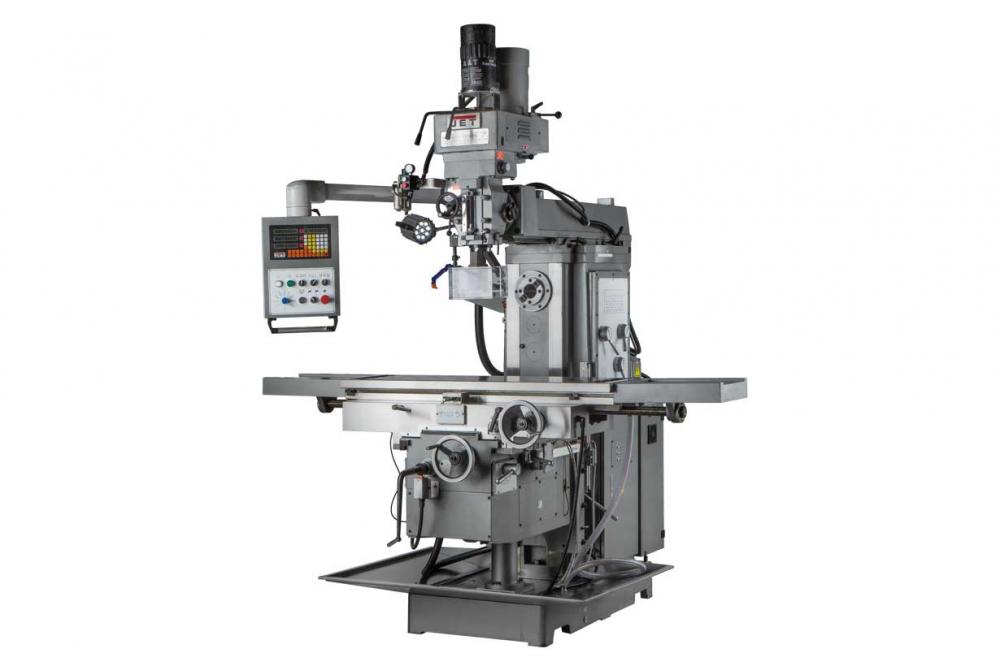

Фрезерно-свердлильний верстат JMD-1452 TSX DRO
Модель: JMD-1452 TSX DRO Артикул: JT1-391
Відеоогляд
- Консультація перед покупкою
- Підтримка після замовлення
- Актуальні ціни та наявність
Аксесуари до товарів
Технічні характеристики
6 параметрів
| Потужність (кВт) | 5.5 |
|---|---|
| Напруга (В) | 380 |
| Частота обертання шпинделя (об/хв) | 58–6000 (20 швидкостей)/60–1800(12 скоростей) |
| Макс. діаметр торцевої / кінцевий / дискової фрези (мм) | 125/25 |
| Хід пінолі шпинделя / фрезерної головки (мм) | 140 |
| Розміри роб.стол / хід роб.стол по осі X / Y / Z (мм) | 1325 х 360/1100 × 290 |
Опис
| Напруга, В | 380 |
| Потужність двигуна вертикального шпинделя, кВт | 5,5 |
| Потужність двигуна горизонтального шпинделя, кВт | 5,5 |
| Максимальний діаметр свердління сталь, мм | 40 |
| Максимальний діаметр кінцевої фрези, мм | 25 |
| Максимальний діаметр торцевої фрези, мм | 125 |
| Частота обертання вертикального шпинделя, об/хв | 58–6000 (20 швидкостей) |
| Автоматична подача пінолі, мм/об | 0,04 / 0,08 / 0,15 |
| Конус шпинделя | ISO 40 (DIN 2080) |
| Діапазон нахилу фрезерної головки, град | ±90° |
| Хід пінолі шпинделя, мм | 140 |
| Відстань від вертикального шпинделя до стола, мм | 200-660 |
| Частота обертання горизонтального шпинделя, об/хв | 60–1800(12 скоростей) |
| Конус шпинделя | ISO 50 (DIN 2080) |
| Відстань від горизонтального шпинделя до стола, мм | 50-450 |
| Розмір стола по осях X і Y, мм | 1325 х 360 |
| Хід стола по осях X і Y, мм | 1100 × 290 |
| Хід стола по осі Z, мм | 400 |
| Кількість подач, шт | 8 |
| Хід хобота, мм | 550 |
| Ширина Т-подібного паза, мм | (3) 18×80 |
| Швидкість подачі СОЖ, л/хв | 25 |
| Максимальне навантаження на стіл, кг | 350 |
| Країна виробник | Китай |
| Довжина, мм | 2520 |
| Ширина, мм | 2100 |
| Висота, мм | 2500 |
| Маса, кг | 2700 |
Особливості:
- Вертикальний і горизонтальний шпинделі
- Потужний двигун вертикального шпинделя з розширеним діапазоном обертів
- Максимальна швидкість обертання — для високоточної обробки кольорових металів
- Нахил фрезерної головки вліво/вправо на ±90°
- Мікроподача по осі Z з обмежувачем глибини свердління
- Автоматична подача по осях X, Y, Z за допомогою серводвигуна з високим крутним моментом
- Центральна панель управління з функцією реверсу
- УЦІ (пристрій цифрової індикації) по трьох осях із точністю 0,005 мм, похибка ±1 знак
- Вбудована система подачі СОЖ
Багатофункціональний фрезерно-свердлильний верстат JMD-1452 TSX DRO поєднує потужність, універсальність і високу точність обробки. Завдяки своїм технічним характеристикам, сучасній електроніці та зручності в роботі, ця модель ідеально підходить для виробничих підприємств, конструкторських бюро, навчальних лабораторій і ремонтних майстерень.
Верстат забезпечує свердління отворів діаметром до 40 мм і фрезерування кінцевими фрезами до 25 мм. Оснащений вертикальним і горизонтальним шпинделями, які працюють у діапазонах 58–6000 / 60–1800 об/хв відповідно. Відстань між вертикальним шпинделем і столом становить 200–660 мм, а між горизонтальним шпинделем і столом — 50–450 мм.
Система регулювання швидкості вертикального шпинделя реалізована через варіаторну коробку передач з двома діапазонами по 10 швидкостей.
Фрезерна головка може нахилятися вліво/вправо на 90°, що спрощує обробку під різними кутами. Обидва шпинделі оснащені реверсом обертання, а для точності та зручності роботи встановлено УЦІ (цифрову індикацію) з дискретністю 0,005 мм.
Подача по осях X, Y, Z здійснюється автоматично — за допомогою серводвигуна змінного струму з крутним моментом до 10 Н·м. Піноль шпинделя має автоматичну подачу з трьома швидкостями: 0,04 / 0,08 / 0,15 мм/об.
Для охолодження та видалення стружки використовується система подачі СОЖ з насосом потужністю 90 Вт і продуктивністю 25 л/хв. Верстат також оснащений захисним екраном з кінцевим вимикачем, підсвічуванням робочої зони та іншими корисними функціями.
Комплектація:
-
Шомпол М24 – 1 шт.
-
Оправка ISO50/MK4 – 1 шт.
-
Шестигранні ключі 5 і 10 мм
-
Оправки горизонтального шпинделя Ø27 мм і Ø32 мм зі шпоночним пазом – по 1 шт.
-
Розвідні ключі 14–17, 27–30, 36–41 – по 1 шт.
-
Машинні лещата
-
Інструкція з експлуатації
