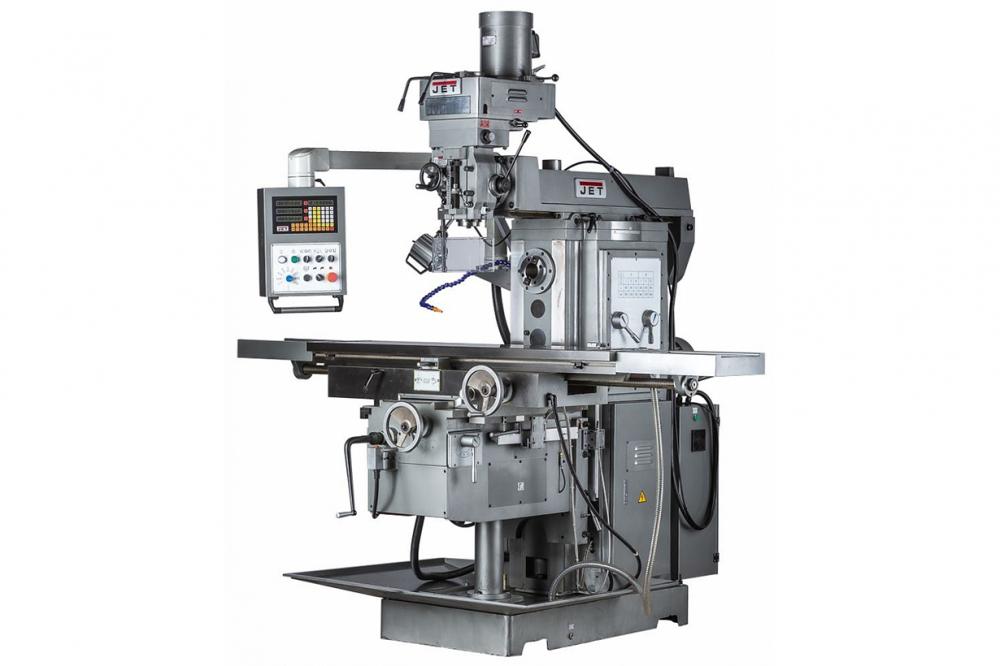

Фрезерно-свердлильний верстат JMD-1463 TSX DRO

Особливості:

 - Вертикальний і горизонтальний шпинделі

 - Потужний двигун вертикального шпинделя з розширеним діапазоном обертів

 - Максимальна частота обертання 5000 об/хв — для високоточної обробки кольорових металів

 - Нахил фрезерної головки вліво/вправо ±90°

 - Мікроподача по осі Z з обмежувачем глибини свердління

 - Автоматична подача по осях X, Y, Z за допомогою серводвигуна з високим крутним моментом

 - Центральна панель керування з функцією реверсу

 - УЦІ (пристрій цифрової індикації) по трьох осях із точністю 0,005 мм, похибка ±1 знак

 - Вбудована система подачі СОЖ

Багатофункціональний фрезерно-свердлильний верстат JMD-1463 TSX DRO вирізняється потужністю, точністю та розширеними технологічними можливостями. Завдяки сучасній комплектації та вигідній ціні, він користується попитом серед промислових підприємств, майстерень, конструкторських бюро та навчальних лабораторій.

Верстат дозволяє свердлити отвори діаметром до 40 мм і фрезерувати кінцевими фрезами до 25 мм. Оснащений вертикальним і горизонтальним шпинделями, які працюють зі швидкістю 58–5000 / 60–1800 об/хв відповідно. Відстань між вертикальним шпинделем і столом становить 200–650 мм, між горизонтальним шпинделем і столом — 50–450 мм.

Вертикальний шпиндель має варіаторну коробку швидкостей із двома діапазонами по 10 швидкостей кожен, що забезпечує точний підбір режиму обробки:

• Понижений діапазон: 58, 91, 141, 216, 341, 500, 791, 1283, 1866, 3000 об/хв

• Підвищений діапазон: 116, 183, 283, 433, 683, 1000, 1583, 2566, 3733, 6000 об/хв

Горизонтальний шпиндель працює в діапазоні 60–1800 об/хв і має 12 фіксованих швидкостей.

Для зручності операторів передбачено нахил фрезерної головки на ±90°, реверс обертання шпинделів, а також автоматичну подачу по осях X, Y, Z через серводвигун змінного струму з крутним моментом до 10 Н·м. Піноль шпинделя має автоподачу з трьома швидкостями — 0,04 / 0,08 / 0,15 мм/об.

Для забезпечення чистоти та точності обробки встановлено систему подачі СОЖ з насосом потужністю 90 Вт (швидкість потоку 25 л/хв), захисний екран з кінцевим вимикачем, освітлення робочої зони та інші функціональні опції.

Комплектація:

• Шомпол М24 — 1 шт.

• Оправка ISO50/MK4 — 1 шт.

• Шестигранні ключі 5 і 10 мм

• Оправки горизонтального шпинделя Ø27 мм і Ø32 мм зі шпоночним пазом — по 1 шт.

• Розвідні ключі 14–17, 27–30, 36–41 — по 1 шт.

• Машинні лещата

• Інструкція з експлуатації
