Рейсмусові верстати JET

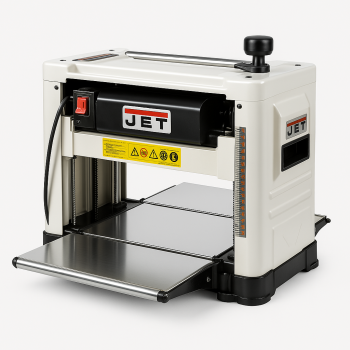

Рейсмусовий верстат JET JWP-12 одна з найбільш продаваємих та улюблених моделей серед користувачів. Він простий у використанні та дуже надійний. JET JWP-12 оснащений колекторним двигуном потужністю 1,8 Квт, який приводить в рух двоножевий стругальний вал діаметром 48 мм з частотою обертання 9000 об/хв.

Максимальна висота оброблюваної заготовки 153 мм та ширина 318 мм. Мінімальна довжина оброблюваної заготовки на JET JWP-12 - 130 мм.

Верстат обладнаний системою термозахисту. Скидання знаходиться на лицьовій панелі. JET JWP-12 має систему автоподачі заготовки зі швидкістю 7 м/хв. Встановлення товщини заготовки та глибини різу здійснюється однією ручкою, що обертається - один оборот 2 мм. Для цього передбачена відповідна шкала. Зверху, на кожусі верстату, закріплено два ролики, які використовуються для зворотної подачі заготовки. Максимальна глибина стругання за один прохід 2,5 мм. По всій ширині максимальне зняття 1 мм. Обробка заготовки на JET JWP-12 проводиться на столі 295 мм (з подовженням 690 мм). Модель має захист від викиду заготовки. JET JWP-12 обладнаний системою стружковидалення з перехідником на 100 мм.

Необхідно звернути увагу на один нюанс роботи рейсмусу JET JWP-12. Якщо ви робите стругання без використання аспіраційної системи, то на верхній поверхні обробленої деревини, в першу чергу сосни, можуть з'явиться невеликі поглиблення як результат не видаленої стружки із зони обробки. Багаторічний досвід експлуатації JET JWP-12 показав, що дотримання всього декількох нескладних правил робить його довговічним та надійним. Перше - використання аспірації достатньої продуктивності та потужності. І друге - регулярне чищення верстату.

Габарити моделі 580х560х 465 мм, вага 27 кг.

JWP-12L - це переносний рейсмусовий верстат, який користується широким попитом завдяки вдалому поєднанню мобільності, продуктивності, надійності та відносно доступної ціни. Його конструкція успішно поєднує перевірені часом традиційні рішення з інноваційними можливостями. На рейсмусі встановлений колекторний двигун потужністю 1,7 кВт, який обертає двоножовий стругальний вал діаметром 50,8 мм зі швидкістю 10 000 об/хв.

Подаючий і приймаючий вали забезпечують автоматичну подачу заготовки зі швидкістю 7,9 м/хв і мають покриття зі світлої гуми, що запобігає залишенню чорних слідів на деталі у разі їх пробуксовки. Механізм регулювання висоти стругання не тільки включає традиційну шкалу, але також обладнаний індикатором глибини знімання стружки. За допомогою цього індикатора можна точно визначити товщину стругання і при необхідності скоригувати цей параметр (рекомендовані значення: до 1,6 мм, якщо обробка йде на всю ширину ножів - 318 мм і до 2,4 мм для деталей шириною менше 150 мм). Також не слід забувати і про мінімальну довжину заготовки, вона становить -178 мм. Висота рейсмусування може встановлюватися від 5 до 152 мм. Привід стругального блоку (підйом та опускання) здійснюється на 4-х різьбових шпильках, що забезпечує високу точність навіть при струганні на велику глибину.

На строгальний барабан встановлено двосторонні леза розміром 320х12х1,5 мм, їх заміна не вимагає регулювання виступу, що спрощує процес обслуговування станка. У комплекті з верстатом поставляється магнітний тримач, що полегшує встановлення та витяг ножів. Довжина рейсмусового столу 210 мм, а з відкритими розвантажувальними столами збільшується до 710 мм.

Удосконалена система аспірації гарантує ефективне видалення стружки при підключенні до будівельного пилососа через тонкий шланг (50 або 64 мм) або за допомогою витяжних установок з рукавом діаметром 100 мм. В останньому випадку адаптер також забезпечує додатковий потік повітря необхідний для нормальної роботи системи. Від перенавантаження верстат захищає реле теплового захисту.

Вага верстата – 25 кг, габарити у робочому стані (ДхШхВ) – 500х710х465 мм.

JWP-13HH є сучасним рейсмусовим верстатом компактного класу з колекторним мотором потужністю 1,7 кВт і інноваційним сегментованим ножовим валом шириною 330 мм. На відміну від традиційних рейсмусів, де використовуються прямі довгі леза, цей верстат оснащений маленькими сегментами (14х14х2,0 мм) з двома ріжучими гранями, встановленими по кілька штук в ряд. Шість таких рядів входять у дошку по черзі, що мінімізує вібрації, шум та ударні навантаження. Діаметр стругального валу 50,8 мм, а обертається він зі швидкістю 10000об/хв.

Ця інноваційна конструкція також підвищує якість стругання. Кожен сегмент видаляє вузьку (14 мм) смугу матеріалу замість цільного «пласту» по всій ширині заготовки, що значно знижує ризик виривання ділянок деревини. Процес супроводжується утворенням дрібної стружки, що забезпечує зручне відведення та утилізацію.

Однією з ключових переваг сегментованого валу є можливість заміни окремих зношених чи пошкоджених елементів незалежно від інших. Це не тільки заощаджує ресурси, а й спрощує процедуру заміни, не вимагаючи додаткових регулювань.

Верстат обладнаний двошвидкісним механізмом подачі заготовки (4,9 та 7,9 м/хв), а вали мають гумове покриття для оптимальної роботи. Перемикання швидкості подачі здійснюється при увімкненому верстаті, але без навантаження. Регулювання висоти стругання здійснюється обертанням рукоятки зверху і може змінюватися в діапазоні від 3,5 до 152 мм, для контроля використовується вимірювальна міліметрова шкала. Для оптимізації робочого процесу збоку JWP-13HH встановлено револьверний регулятор попередніх установок типових значень основних товщин матеріалів.

Передбачено також і вимірювальний індикатор з щупом для визначення глибини знімання деревини при струганні заготовки у встановлений розмір. Максимальна глибина стругання за один прохід по всій ширині не більше 1,6 мм, а зняти глибину 3,0 мм можна якщо розмір заготовки не більше 150 мм. Мінімальна довжина оброблюваної деталі становить 178 мм. Як і на JWP-12L на даному верстаті використовується чотирьох шпилькова система підйому/опускання ріжучого блоку.

Система збору та видалення стружки знаходиться на рівні професійних моделей: об'ємний кожух без вузьких проходів та кишень має два патрубки (один в іншому) для підключення шлангів діаметром 100 та 64 мм, а також внутрішню турбіну, яка ефективно видаляє стружку навіть без підключення витяжного пристрою. Кожух для пилевідаленя також включає щиток, що відкриває просвіт для прямого викиду стружки при роботі без системи аспірації. Важливо, що такий режим експлуатації не тільки можливий, але й передбачений, не вимагаючи демонтажу кожуха, що робить цей верстат зручним та гнучким у використанні. Корпус верстата обладнаний роликами для зворотного подачі заготовок, забезпечуючи зручність при роботі.

Вага верстата – 31 кг, габарити у робочому стані – 560х875х500 мм.

Компанія JET пропонує новий професійний рейсмусовий верстат JET JWP-15K. Даний рейсмус укомплектований звичайним ріжучим валом діаметром 76 мм з трьома ножами 381х25х3 мм. Рейсмусовий верстат JET JWP-15K забезпечений потужним двигуном 2,8 (2,2) кВт. Він забезпечує обертання стругального вала зі швидкістю 4800 об/хв. Для розширення функціоналу верстату на ньому передбачені два швидкісних режиму подачі заготовки - 5 та 9 м/хв. На JET JWP-15K можна обробляти заготовку з максимальною шириною 380 мм та висотою 203 мм. За один прохід максимальна глибина стругання 5,0 мм, а по всій ширині 2,0 мм. Глибина стругання на рейсмусовому верстаті JET JWP-15K регулюються шляхом обертання штурвалу. Стругальний вузол розміщений на чотирьох масивних колонах. Робочий стіл верстату довжиною 510 мм має знімні чавунні подовження, таким чином вся довжина столу - 1080 мм. На столі, для оптимальної роботи, знаходяться два подаючих металевих вали, які також можуть регулюватися на 1,5 мм. Зверху, на строгальном вузлі JET JWP-15K, також знаходяться подаючі ролики для повернення заготовки. Мінімальна довжина заготовки, яка може оброблятися на верстаті JET JWP-15K, 170 мм. З огляду на високу продуктивність верстату та інтенсивність обробки заготовок, на ньому передбачений патрубок 100 мм для підключення аспіраційної системи. З огляду на вагу верстату в 270 кг, для оптимального його переміщення, передбачені транспортувальні ролики, а також спеціальний підйомний механізм. Корпус JET JWP-15K виконаний з чавунного лиття. Рейсмусовий верстат забезпечений тумбою-підставкою для підлогової установки.

Компанія JET для обробки дерев'яних заготовок на професійному рівні пропонує рейсмусовий верстат JET JWP-15K. Даний верстат має особливість, так як конструктивно його трифазний двигун потужністю 2,8 (2,2) кВт розташований в тумбі. Це дало можливість розмістити зверху JET JWP-15K два подаючих вали, а також забезпечити оптимальний підхід для заміни окремих елементів строгального вузлу. На даний верстат може встановлюватися стругальний вал типу helical. Потужний двигун JET JWP-15K забезпечує обертання валу діаметром 76 мм та трьома ножами 381х25х3 мм в діапазоні 4800 об/хв. Для того, щоб оптимально вирішувати поставлені завдання, на рейсмусовому верстаті JET JWP-15K передбачені дві швидкості подачі 5 та 9 м/хв. Регулювання глибини рейсмусування встановлюється за рахунок обертання масивного штурвалу. Таким чином відбувається обробка заготовки з максимальною шириною 380 мм та висотою 203 мм. Такі параметри також дозволяють ставити заготовку на JET JWP-15K ребром. Максимальна глибина стругання за прохід 5,0 мм, а по всій ширині 2,0 мм. Максимальна довжина заготовки 170 мм. Стіл для рейсмусованія JET JWP-15K також виконаний з чавуну. Його довжина з подовженнями 510 (1080) мм. На столі розташовані регульовані по висоті від 0 до 1,5 мм подаючі ролики. Весь корпус верстату JET JWP-15K виконаний з чавуну. Для підключення аспіраційної системи передбачений патрубок 100 мм. Вага обладнання 270 кг. Для оптимального транспортування JET JWP-15K на невеликі відстані передбачений спеціальний підйомний механізм на роликах.

Модель JET JWP-208-3 має масивну чавунну конструкцію та призначена для обробки заготовок в промислових обсягах. JET JWP-208-3 комплектується двигуном в 5,5 кВт. Він забезпечує роботу строгального чотирьохножевого валу діаметром 81 мм зі швидкістю 5000 об/хв. Верстат може комплектуватися валом Helical. Подача заготовки здійснюється на робочому столі довжиною 654 мм (1470 з подовжувачами) і оптимізована наявністю спеціальних роликів, вбудованих в основу столу. Заготовка може подаватися на двох швидкостях, які перемикаються важелем в діапазоні 7 і 10 м/хв. Для забезпечення комфортної обробки заготовка повинна відповідати певним параметрам. Максимально допустима ширина 500 мм, висота 200 мм та довжина не менше 170 мм. За один прохід верстат дозволяє зняти до 5 мм поверхні заготовки. При роботі на всю ширину заготовки - 2 мм. Для виставлення необхідної глибини стругання передбачений маховик. Висота столу регулюється шестерним механізмом. Габарити верстату - 660х930х1050 мм, вага 300 кг. Штуцер для підключення аспірації 127 мм.

Модель JET Powermatic 209HH є класикою рейсмусових верстатів. Його відрізняє важка масивна конструкція, виконана з чавуну. З чавуну також виконані всі основні елементи верстату. JET Powermatic 209 HH комплектується валом Helical. 138 ріжучих пластинок, розташованих на шести ріжучих гранях валу, роблять стругання неперевершено чистим. Ходимість валу Helical в 20 разів перевищує ресурс звичайних ножів. Потужність двигуну JET Powermatic 209HH - 5,5 кВт, який забезпечує обертання валу зі швидкістю 5000 об/хв. Максимальна ширина стругання 500 мм, максимальне зняття заготовки за один прохід 5 мм - при максимальній ширині 2 мм. На JET Powermatic 209HH є когтьовий захист від викиду заготовки. Висота заготовки, що обробляється на верстаті, не повинна перевищувати 200 мм, а довжина повинна бути не менше 170 мм. JET Powermatic 209HH працює на двох швидкостях: 7,3 і 9,4 м/хв. Швидкості змінюються при включеному верстаті, але без навантаження за допомогою рукоятки, розташованої під редуктором. Довжина столу для рейсмусування 664 мм (1420 мм з чавунними удлинителями). У столі JET Powermatic 209HH розміщені ролики. Для виставлення необхідної глибини стругання передбачений маховик. Висота столу регулюється шестерним механізмом. Вали даного рейсмусу налаштовуються абсолютно ідентично JET JWP-16OS. Габарити верстату - 660х930х1050 мм, вага 360 кг. Штуцер для підключення аспірації 127 мм.

Компанія JET пропонує професійний рейсмусовий верстат Powermatic 15HH. Як і все обладнання Powermatic, рейсмус виконаний з чавуну, станина лита та надійна. Тому обробка заготовки відбувається дуже якісно та точно. Крім того, Powermatic 15HH комплектується стругальним валом типу helical довжиною 76 мм, що складається з 102 набраних ножів. Особливість даного валу в порівнянні зі звичайним полягає в тому, що ряди ножів розташовуються по спіралі. Сам вал складається з безлічі маленьких чотиригранних металевих пластин - ножів 15х15х2,5 мм, які мають чотиристоронню заточку. Саме завдяки такому розташуванню ножі валу helical входять в заготовку під кутом, забезпечуючи оптимальне зняття стружки та мінімізуючи вібрацію. Крім того, стружка на Powermatic 15HH виходить дуже дрібною, що добре позначається на швидкості аспірації. Таким чином, обробка заготовки валом типу helical набагато якісніша в порівнянні зі звичайним валом. Рейсмусовий верстат Powermatic 15HH укомплектований потужним двигуном 5,5 (3,8) кВт, що забезпечує обертання валу зі швидкістю 4500 об/хв. Завдяки потужному маховику легко регулюється глибина стругання. Максимальний показник знімання стружки за один прохід на Powermatic 15HH - 4,7 мм, по всій ширині заготовки 2,0 мм. На рейсмусовому верстаті Powermatic 15HH передбачено два режими подачі заготовки - 4,9 і 6,1 м/хв. У зв'язку з цим максимальна ширина оброблюваної заготовки 380 мм при максимальній висоті 152 мм. Мінімальна довжина заготовки 203 мм. Для оптимальної роботи на Powermatic 15HH передбачений надійний чавунний рейсмусовий стіл, довжина якого з подовженням 1070 мм. Для легкого повернення обробленої заготовки у верхній частині верстату передбачені ролики. Аспіраційна система на Powermatic 15HH підключається через спеціально передбачений патрубок діаметром 100 мм. Габарити обладнання 1219х790х1105 мм, вага 228 кг.

Особливістю верстату JET JWP-16 OS HH є комплектація валом Halical. Крім цього, на дану модель встановлений потужний двигун в 4,9 кВт, який забезпечує роботу вала Halical діаметром 73 мм зі швидкістю 4500 об/хв. Цей рейсмус призначений для здійснення деревообробки в промислових обсягах. На прийомі та подачі деревини працюють металеві вали, причому на подачі працює рифлений вал. На валу Halical розміщено 90 твердосплавних квадратних пластин з чотирма ріжучими крайками. На валу JET JWP-16 OS HH пластини розташовуються спірально з невеликим зсувом. Знімання матеріалу здійснюється під деяким кутом зі зміщенням по заготовці. Це значно підвищує чистоту обробки на JET JWP-16 OS HH. Особливо це помітно в районі сучків та при струганні проти волокон. Значно знижується і рівень шуму в майстерні. Пластини на валу Halical не переточуються, але їх ресурс величезний. При затуплені однієї із сторін їх просто провертають. Після встановлення верстату потрібно переконається, що всі вали, в тому числі і ріжучий, розміщені паралельно столу. Для забезпечення комфортної обробки, заготовка повинна відповідати певним параметрам. Максимально допустима ширина 405 мм, висота 150 мм та довжина не менше 200 мм. Швидкість подачі заготовки на JET JWP-16 OS HH регулюється спеціальним важелем: 5 і 6 м/хв. Верстат виконаний з чавуну, він масивний, його налаштування стабільні. Обробка заготовки на JET JWP-16 OS HH здійснюється на чавунному робочому столі з роликами довжиною 515 мм (1220 мм з подовжувачами). Щоб виставити потрібну глибину стругання, необхідно скористатися маховиком, на якому розташована відповідна метрична розмітка. Максимальна глибина рейсмусування за один прохід на JET JWP-16 OS HH до 5 мм, на всю ширину заготовки - 2 мм. Для оптимізації роботи подаючий та приймальний столи JET JWP-16 OS HH мають спеціальні ролики. Габарити верстату - 1220 х 813 х 1295 мм, вага 215 кг. Штуцер для підключення аспірації 100 мм.

В однофазному виконанні JET JWP-16 OS комплектується потужним двигуном в 2,8 кВт, який обертає трьохножовий стругальний вал діаметром 73 мм зі швидкістю 4500 об/хв. Верстат виконаний з чавуну, він масивний, його налаштування стабільні. Обробка заготовки на JET JWP-16 OS здійснюється на чавунному робочому столі з роликами довжиною 515 мм (1220 мм з подовжувачами). Швидкість подачі заготовки на JET JWP-16 OS регулюється спеціальним важелем: 5 і 6 м/хв. Щоб виставити необхідну глибину стругання, необхідно скористатися маховиком, на якому розташована відповідна метрична розмітка. Максимальна глибина рейсмусування за один прохід на JET JWP-16 OS до 5 мм, на всю ширину заготовки - 2 мм. Для забезпечення комфортної обробки, заготовка повинна відповідати певним параметрам. Максимально допустима ширина 405 мм, висота 150 мм та довжина не менше 200 мм. Для оптимізації роботи подаючий та приймальний столи JET JWP-16 OS мають спеціальні ролики. Габарити верстату JET JWP-16 OS - 1220 х 813 х 1295 мм, вага 215 кг. Штуцер для підключення аспірації 100 мм.

У трифазному виконанні JET JWP-16 OS комплектується потужним двигуном в 2,8 кВт, який обертає трьохножовий стругальний вал діаметром 73 мм зі швидкістю 4500 об/хв. Для забезпечення комфортної обробки заготовка повинна відповідати певним параметрам. Максимально допустима ширина 405 мм, висота 150 мм та довжина не менше 200 мм. Швидкість подачі заготовки на JET JWP-16 OS регулюється спеціальним важелем: 5 і 6 м/хв. Верстат виконаний з чавуну, він масивний, його налаштування стабільні. Обробка заготовки на JET JWP-16 OS здійснюється на чавунному робочому столі з роликами довжиною 515 мм (1220 мм з подовжувачами). Щоб виставити потрібну глибину стругання, необхідно скористатися маховиком, на якому розташована відповідна метрична розмітка. Максимальна глибина рейсмусування за один прохід на JET JWP-16 OS до 5 мм, на всю ширину заготовки - 2 мм. Для оптимізації роботи подаючий та приймальний столи JET JWP-16 OS мають спеціальні ролики. Габарити верстату JET JWP-16 OS - 1220 х 813 х 1295 мм, вага 215 кг. Штуцер для підключення аспірації 100 мм.
